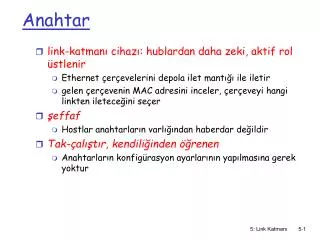

  1. Anahtar • link-katmanıcihazı: hublardan daha zeki, aktif rol üstlenir • Ethernet çerçevelerini depola ilet mantığı ile iletir • gelençerçevenin MAC adresini inceler, çerçeveyi hangi linkten ileteceğini seçer • şeffaf • Hostlar anahtarların varlığından haberdar değildir • Tak-çalıştır, kendiliğinden öğrenen • Anahtarların konfigürasyon ayarlarının yapılmasına gerek yoktur 5: Link Katmanı

  2. Anahtar: çoklu eş zamanlı iletime izin verir A • Hostların anahtara doğrudan bağlantıları vardır • anahtarlarpaketleri tampona atabilir • Ethernet protokol her linkte kullanılır, çarpışma olmaz • anahtarlama:A-A’ ve B-B’ eş zamanlı, çarpışma olmadan anahtarlanır • Hub ile mümkün değil C’ B 1 2 3 6 4 5 C B’ A’ 6 arabirimli anahtar (1,2,3,4,5,6) 5: Link Katmanı

  3. Anahtar Tablosu A • Q:anahtar A’ nün 4 nolu arabirimden B’ nün ise 5 nolu arabirimden erişilebildiğini nasıl bilir? • A:her anahtar biranahtar tablosuna sahiptir. Her girdi: • (hostun MAC adresini, hosta ulaşılacak rabirimi, ve zaman bilgisini içerir) • Yönlendirme tablosuna benzer! • Q:tablodaki girdiler nasıl oluşturulur? C’ B 1 2 3 6 4 5 C B’ A’ 6 arabirimli anahtar (1,2,3,4,5,6) 5: Link Katmanı

  4. Kaynak: A Hedef: A’ MAC adr arabirimTTL 60 1 A A A’ Anahtar: kendiliğinden öğrenme A • anahtarhangi hostun hangi arabirimden erişilebileceğini öğrenir • Çerçeve alındığında, anahtargöndericinin yerini öğrenir • gönderici/yerçiftini anahtar tablosunda kaydeder C’ B 1 2 3 6 4 5 C B’ A’ Anahtar tablosu (başlangıçta boş) 5: Link Katmanı

  5. Kaynak: A Hedef: A’ A’ A MAC adr arabirimTTL 60 60 1 4 A A’ A A’ A A’ A A’ A A’ A A’ A A’ kendiliğinden öğrenme A • Çerçevenin hedefi bilinmiyor: C’ B 1 2 3 Hepsine gönder 6 4 5 • hedef A nın yeri biliniyor : C A ya gönder B’ A’ Anahtar tablosu (başlangıçta boş) 5: Link Katmanı

  6. S4 S3 S2 F I D H G E Anahtarları birbirine bağlama • Anahtarlar birbirine bağlanabilir S1 A C B • Q: A dan F ye gönderme - S1F ye gidecek çerçeveyi S4 and S2 aracılığıyla göndereceğini nasıl bilir? • A:kendiliğinden öğrenme! (tek anahtarlı durumdakiyle aynı mantığı kullanır!) 5: Link Katmanı

  7. Kurumsal Ağ Posta sunucusu Dış dünyaya web sunucusu yönlendirici IP altağı 5: Link Katmanı

  8. Anahtarlar vs. Yönlendiriciler • Her ikisidedepola-ve-iletcihazları • yönlendiricilerağkatmanıcihazlarıdır (ağ katmanıbaşlıklarına göre işle yapar) • Anahtarlar link katmanı cihazlarıdır • Yönlendiriciler yönlendirme tabloları oluştururlar ve yönlendirme algoritmaları kullanırlar • anahtarlaranahtar tabloları oluştururlar ve kendiliğinden öğrenirler Anahtar 5: Link Katmanı

  9. Özet Karşılaştırma yönlendirici hub anahtar evet evet trafik hayır izolasyonu evet hayır Tak-çalıştır evet hayır evet En iyi hayır yol 5: Link Katmanı

  10. Noktadan noktaya veri link kontrolü (DLC) • Tek gönderici, tek alıcı, tek link • Media Access Control yok • MAC adresine ihtiyaç yok • e.g., çevirmeli link, ISDN hattı • popülernoktadan noktaya DLC protokolü: • PPP (point-to-point protocol) 5: Link Katmanı

  11. PPP tasarım gerekleri [RFC 1557] • packet çerçeveleme:ağ katmanı datagramı link katmanı çerçeveye sarmalar • Hata algılama (düzeltme yok) • Bağlantı canlılığı:link kopmasını algıla ve ağ katmanına bildir • Ağ katmanı adres anlaşması:uç birimler birbirlerinin ağ adreslerin öğrenebilir 5: Link Katmanı

  12. PPP gerek olmayanlar • Hata düzeltme yok • Aış kontrolü yok 5: Link Katmanı
