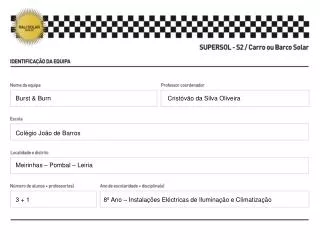

  1. Burst & Burn Cristóvão da Silva Oliveira Colégio João de Barros Meirinhas – Pombal – Leiria 3 + 1 8º Ano – Instalações Eléctricas de Iluminação e Climatização

  2. Base em madeira; • Corpo em acrílico branco, opaco de 3mm; • Eixo motriz na traseira do veículo; • Rodas traseiras com diâmetro superior às rodas dianteiras; • Rodas em acrílico; • 6 painéis solares; • Três ligações em paralelo com 2 painéis em série; • Painéis de 2V; 500mA; • Reaproveitamento de peças e engrenagens de impressoras, scanners. Estrutura base do protótipo Eixo motriz Pormenor roda motriz

  3. Desenho Roda Motriz Desenho estrutura protótipo Estrutura protótipo Roda Motriz

  4. Desenho estrutura protótipo Desenho da disposição e ligação dos painéis solares Disposição real dos painéis

  5. Motor DC

  6. Estudo da relação ligação série vs paralelo; • Consulta caderno 1º Período IEIC (Lei de Ohm); • Dificuldades: • Peso do protótipo; • Eixo motriz; • Transmissão de potência; • Envolvimento dos alunos: • Escolha do material para estrutura; • Equipamento electrónico avariado para desmontar; • Reaproveitamento de peças (selecção das que poderiam ser úteis); • Tempo útil de execução: (ainda em construção) 5 horas (+ rodas); Roda dentada para transmissão motor↔ eixo

  7. Numa eventual produção: • Caixas redutoras para eixo motriz construída “à medida”; • Apoio do motor adaptado à caixa para uma melhor transmissão de potência; • Estrutura em plástico rígido, leve (PVC), com todos os elementos estruturais moldados; • Uso de bateria carregada unicamente pelos painéis solares aquando da não utilização do veículo; • Conceitos adquiridos: • Correspondência entre ligação série e paralelo; • Afectação das ligações na Tensão eléctrica e na Corrente eléctrica; • Construção mecânica e uso de rodas dentadas para transmissão de potência ; • Na escola: • Participação fechada destinada ao curso CEF de Electricista de Instalações; • Comunicação da evolução ao director pedagógico; Estrutura - Construção
