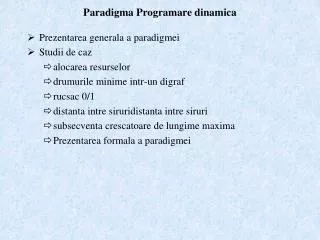

  1. Paradigma Programare dinamica • Prezentarea generala a paradigmei • Studii de caz • alocarea resurselor • drumurile minime intr-un digraf • rucsac 0/1 • distanta intre siruridistanta intre siruri • subsecventa crescatoare de lungime maxima • Prezentarea formala a paradigmei

  2. Programare dinamica - ingrediente • probleme de optim • definirea subproblemei (stare) si asocierea functii obiectiv pentru subproblema • definirea unei relatii de tranzitie intre stari (decizie) • politica = secventa de decizii • aplicarea Principiului de Optim pentru obtine relatia de recurenta Principiul de Optim (PO): o subpolitica a unei politici optimale este la rindul ei optimala • calculul recurentei rezolvind subproblemele de la mic la mare si memorind valorile date de relatia de recurenta intr-un tablou • extragerea solutiei optime din tablou

  3. Exemplu: retea triunghiulara de numere: modelare a0 • functia obiectiv: maxdD lg(d) • stare: DMR(i) = subreteaua cu virful in ai • val. asociata: i • functia asociata: f(i) = maxdD(i) lg(d) • decizii posibile: DMR(i)  DMR(stg(i)), DMR(i)  DMR(drp(i)) • recurenta obtinuta: f(i) = max(f(stg(i)), f(drp(i))) + ai a1 a2 a3 a4 a5 a6 a7 a8 a9

  4. Exemplu: retea triunghiulara de puncte: implementare • Tine minte! Rezolva subproblemele de la mic la mare si memoreaza valorile date de relatia de recurenta intr-un tablou • valorile functiei f[] vor fi calculate in ordinea f[n-1], f[n-2], ..., f[2], f[1], f[0] Atentie! Transformarea recurentei in recursie duce la solutii costisitoare (subprobleme rezolvate de mai multe ori). • extragerea solutiei optime din tabel • initial: sol[0] = 0 • pas curent: • daca f[sol[i]] = f[stg[sol[i]]]+a[sol[i]] atunci sol[i+1] = stg[sol[i]] altfel sol[i+1] = drp[sol[i]]

  5. Alocarea resurselor • Pentru realizarea a p proiecte sunt disponibile r resurse. • Alocarea a j resurse la proiectul i produce un profit c[i,j]. • Problema consta in alocarea celor r resurse astfel incat profitul total sa fie maxim. c[2,0] c[2,1] c[3,2] c[1,0] c[1,1] c[2,0] c[3,1] s t c[2,2] c[2,1] c[1,2] c[3,0] c[2,0] proiectul 3 proiectul 1 proiectul 2

  6. Alocarea resurselor • Intrare: • Digraf etajat G = (V, A), • V = V1  V2  … Vp  Vp+1 • Vi  Vj = Ø • V1 = {s}. Vp+1 = {t} • daca un arc are sursa in Vi atunci are destinatia in Vi+1 • functie de profit c : A  R • Iesire: un drum de la s la t de profit maxim

  7. Alocarea resurselor • X  V • stare: DODE(j) = problema determinarii drumurilor de la j la t • V = {0, 1, …, n-1} • D[i,j] = drumul optim la j  Vi la t • ValOpt[i,j] valoarea acestui drum • decizie: DODE(j)  DODE(k) • aplicam PO si obtinem ValOpt[i, j] = c[j, k] + ValOpt[i+1, k] • de unde rezulta recurenta: ValOpt[p+1, n-1] = 0 ValOpt[i, j] = optim{c[j, k] + ValOpt[i+1, k] | k  Vi+1, (j,k)  A} • ordinea de rezolvare a subproblemelor: DODE(Vp+1), DODE(VpVp+1), …, DODE(V)

  8. Alocarea resurselor function alocRes(G, ValOpt, D) for j  0 to G.n-2 do ValOpt[j]  ValOpt[G.n-1]  0 for k  G.n-1 downto 1 do q  G.a[k] while (q  NULL) do j  q->varf if (ValOpt[j] < ValOpt[k] + q->c) then ValOpt[j]  ValOpt[k] + q->c S[j]  k q  q->succ D[0]  0 D[p]  n-1 for i  1 to p-1 do D[i]  S[D[i-1]] return ValOpt[0] end

  9. Drumuri minime intr-un digraf • Problema • instanta: • D = (V, A, lg), lg : A  R • lg[i, i] = 0, lg[i, j] =  daca (i,j)  A • lungime drum =  lungimilor arcelor de pe drum • iesire: • pentru orice pereche (i,j) lungimea celui mai scurt drum de la i la j • Modelul matematic • stare: DMD(X) – drumuri minime cu virfuri intermediare in X • functia asociata: LX[i, j] = lung. drumului minim de la i la j cu virfuri intermediare in X

  10. Drumuri minime intr-un digraf (continuare) • decizie: DMD(X{k})  DMD(X) • relatia de recurenta: LX {k}[i, j] = min{LX[i, j], LX[i, k] + LX[k, j]} L[i, j] = lg[i, j] • politica optima: DMD(), DMD({0}), DMD({0,1}), ..., DMD({0,1, ...,n-1}) • notatie: Lk[i, j] = L{0,1,...,k-1}[i, j] Lk[i, j] = min{Lk-1[i, j], Lk-1[i, k] + Lk-1[k, j]} • matricele Lk sint calculate in ordinea L0, L1,…, Ln

  11. Drumuri minime intr-un digraf: algoritm (Floyd-Warshall) procedure DMD(D, L) begin for all [i,j] do if (i,j) A) then L[i,j]  lg[i,j] else L[i,j]   if (i = j) then L[i,j] = 0; for k  1 to n do for all [i,j] do temp  L[i,k] + L[k,j] if (L[i,j] > temp) then L[i,j]  temp if (i=j and L[i,i] < 0) then throw “ERR:circuit negativ” end

  12. Problema rucsacului (varianta discreta): formulare • instanta: • n obiecte 0, 1, ..., n-1 de dimensiuni (greutati) w0, w1, ..., wn-1 • un rucsac de capacitate M • un obiect i poate fi introdus in rucsac complet (xi = 1) sau de loc (xi=0) • introducerea in rucsac a obiectului i aduce un profit pi • profitul total adus de alegerile x0, ..., xn-1 este i=0,n-1 xipi • iesire: • o alegere pentru care profitul adus este maxim

  13. Problema rucsacului (varianta discreta): solutie • modelul matematic • stare: RUCSAC(j, X) • functia obiectiv: max i=0,j-1 xipi • restrictii: (i)xi  {0,1} i=0,j-1 xiwi  X X  Z, (i)wi ,pi  Z • functia asociata unei stari: fj(X) = max i=0,j-1 xipi

  14. Problema rucsacului (varianta discreta): solutie (cont) • decizie: RUCSAC(j, X)  RUCSAC(j-1, ?) • relatia de recurenta:

  15. Problema rucsacului (varianta discreta): exemplu X 0 1 2 3 4 5 6 7 8 9 10 f0(X) 0 0 0 0 0 0 0 0 0 0 f1(X) 0 0 0 10 10 10 10 10 10 10 f2(X) 0 0 0 10 10 30 30 30 40 40 f3(X) 0 0 0 10 10 30 30 30 40 40 • M = 10, p = (10, 30, 20), w = (3, 5, 6) 0 10 40 40 x2 = 0 x1 = 1 x0 = 1

  16. Problema rucsacului (varianta discreta): functiile fi • fi este o functie in scara • graficul lui fi poate fi reprezentat prin multimea punctelor de salt Si • graficul lui gi-1(X) = fi-1(x-wi-1)+pi-1 este o translatie a lui Si-1 ; notam (Si-1) • graficul lui fi = max(fi-1, gi-1) se obtine prin interclasarea graficelor Si-1 si (Si-1); notam (Si-1,(Si-1))

  17. Problema rucsacului (varianta discreta): algoritm procedure Rucsac(n, p, w) begin /* calculeaza valoarea optima */ S0  {(0,0)} for i  1 to n do Si (Si-1,(Si-1)) /* determina alegerea optima */ calc. (U,V) a.i. Xj= max{Xi|(Xi,Yi) Sn, Xi  M} for i  n-1 downto 0 do if ((U,V) Sithen xi+1 = 0 else xi+1 = 1; (U,V) = (U-wi+1,V-pi+1) end

  18. Problema rucsacului (varianta discreta): complexitate • calculullui Si din Si-1 se face in timpul |Si| • punctele (Xj,Yj)din Sisatisfac: • 0 Xj M • 0 Yjkpk nmaxkpk • rezulta |Si|  min(M, nmaxkpk) nmax(p0, p1,…, pn-1,M) • rezulta ca Sn-1 se calculeaza in timpul O(n2max(p0, p1,…, pn-1,M)) • calcululsolutiei se face in timpul O(n) • rezulta ca timpul de executie a algoritmuluieste O(n2max(p0, p1,…, pn-1,M)) • spatiul: |S0| + |S1| + … + |Sn-1| = O(n2max(p0, p1,…, pn-1,M)) • dacamax(p0, p1,…, pn-1,M) > 2natuncitimpul de executie a algoritmuluieste exponential • algoritmulestepseudo-polinomial

  19. Algoritmi pseudo-polinomiali • consideram probleme pentru care intrarea pentru P este data ca o secventa de numere intregi • presupunem ca intrarea este codificata peste alfabetul {0,1,#} • daca x = (x0, x1,…, xn-1), atunci cod(x) = cod(x0)#cod(x1)#…#cod(xn-1), cod(x1)  {0,1}* • max(x) = max{x0, x1,…, xn-1} • un algoritm A pentru P este pseudo-polinomial (relativ la timpul de executie) daca exista un polinom p(X,Y) de doua variabile astfel incat timpul de executie a lui A este TA(x) = O(p(|cod(x)|, max(x))) • daca q(X) este un polinom astfel incat max(x)  q(|cod(x)|), atunci TA(x) este marginit de un polinom

  20. Algoritmi pseudo-polinomiali s  0 i  0 while (i < m) do i i+1 s  s + i • nr. de bitipentrureprez. lui m este • n = [log m] + 1 • luam m = 2n-1 • presupunem ca op. i < m sii i+1 se executafiecare in timpul log i • prespunem ca op. s  s + ise executa in timpul log s • rezulta un timp de calcul • TA(m) = Θ(m log m) =Θ(n 2n) • algoritmulestepseudo-polinomial • p(X,Y) = XY • TA(m) = Θ (p(n, m))

  21. Distanta intre siruri – problema • instanta • doua siruri a si b de lungime n • asupra lui a se pot face operatiile: • modificare: M(i, c) daca ai c • stergere: S(i) • inserare: I(i, c) • iesire • o secventa de operatii de lungime minima care transforma sirul a in b • exemplu • a = “armata”, b = “camara” • “armata”  “amata”  “camata”  “camara” • d[“armata”, “camara”] = 3

  22. Distanta intre siruri – propretati • ordinea operatiilor intr-o secventa optima nu are importanta • “armata”  “amata”  “camata”  “camara” • “armata”  “amata”  “amara”  “camara” • “armata”  “carmata”  “camata”  “camara” • “armata”  “carmata”  “carmara”  “camara” • “armata”  “armara”  “amara”  “camara” • “armata”  “armara”  “carmara”  “camara”

  23. Distanta intre siruri – proprietati (cont.) • exista o secventa optima in care sirurile intermediare au lungimea  n • d[a,b] este o metrica: • d[a, a] = 0 • d[a, b] = d[b, a] • d[a, c] d[a, b] + d[b, c]

  24. Distanta intre siruri – model • stare: DES[i,j] = determinarea distantei minime intre subsirurile de lungime i si respectiv j • valoarea asociata unei stari: [i,j] • functia asociata unei stari: d[i, j] = d[a[1..i], b[1..j]] • decizie: • presupunem ca b[j] se obtine prin stergere: DES[i,j]  DES[i-1, j] • presupunem ca b[j] se obtine prin modificare: DES[i,j]  DES[i-1, j-1] • presupunem ca a[i] se obtine prin inserare: DES[i,j]  DES[i, j-1]

  25. Distanta intre siruri – model (cont.) • relatia de recurenta d[0, j] = j, d[i, 0] = i (i, j) d[i, j] = min{d[i-1, j] + 1, d[i-1, j-1] + [i, j], d[i, j-1] + 1} [i, j] = if (a[i] = b[j]) then 0 else 1 • timp: • calculului matricii d: O(n2) • determinarea secventei de operatii: O(n) • spatiu: O(n2)

  26. Distanta intre siruri - exemplu c a m a r a 2 3 4 5 6 a 1 1 2 3 4 5 r 2 2 2 3 3 4 m 3 3 3 3 4 4 a 4 4 3 3 3 4 t 5 5 4 4 3 4 a 6 6 5 5 4 4 0 1 1 2 2 2 3 3 ( M(5,’r’), S(2), ) I(1,’c’)

  27. Distanta intre siruri - variatii • alte operatii: • transpozitia: schimba ordinea a doua caractere adiacente • distanta Levenshtein (de editare) • sunt admise numai inserari, stergeri si inlocuiri • toate operatiile au costul 1 • distanta Hamming • sunt admise numai inlocuirile • costul operatiei este 1 • este finita ori de cate ori |a| = |b| • distanta “episodica” (episode distance) • sunt admise numai inserari • costul operatiei este 1 • distanta este sau |b|-|a| sau 

  28. Distanta intre siruri - variatii • distanta data de cea mai lunga subsecventa • sunt admise numai inserari si stergeri • toate operatiile au costul 1 a = “amxbtycsnma” si b = “bancxstymcxn” “amxbtycsnma”  “bamxbtycsnma”  “baxbtycsnma”  “banxbtycsnma”  “bancxbtycsnma”  “bancxtycsnma”  “bancxstycsnma”  “bancxstymcsnma”  “bancxstymcnma”  “bancxstymcxnma”  “bancxstymcxna”  “bancxstymcxn” = b • (a,x,t,y,c,n) este subsecventa comuna • este cea mai lunga?

  29. Distanta intre siruri - aplicatii • “matching” aproximativ peste siruri (aproximate string matching) • problema: dat un text s de lungime n, un patern p de lungime m, o distanta d() intre siruri si un numar k, sa se determine pozitiile j din textul s astfel incat sa existe i cu d(p, s[i..j])  k • distanta Levenshtein: “string matching with k differences” • distanta Hamming: “string matching with k missmatches” • distanta episodica: “episode matching” (modeleaza cazul cand se cauta o secventa de evenimente intr-o perioada scurta de timp) • cea mai lunga subsecventa comuna: exact ce spune numele • procesul de cautare: • a = p, b = s • trebuie sa modificam alg. a.i. orice pozitie j din text este startul potential al unei potriviri; asta se realizeaza prin setarea d[0,j] = 0

  30. Distanta intre siruri - aplicatii • calculul matricei se face pe coloane • initial: d[i, 0] = i pentru i = 0, …, m • se proceseaza textul caracter cu caracter • presupunem ca la pasul curent se proceseaza sj • coloana j este actualizata: d[i, j] = if (pi = sj) then d[i-1, j-1] else 1 + min(d[i-1, j], d[i, j-1], d[i-1, j-1]) • pozitiile j pentru care d[m,j]  k sunt raportate • de remarcat ca numai ultimele doua coloane sunt necesare

  31. Distanta intre siruri - aplicatii

  32. Paralelizare • G. Myers. A fast Bit-Vector Algorithm for Approximate String Matching Based on Dynamic Programming, 1998 • Δh[i,j] = d[i,j] - d[i, j-1], Δ[i,j] = d[i,j] - d[i-1, j], • Δh[i,j], Δv[i,j] ∊ {-1,0,1} (a se vedea fig. 1 din articol) • Δv[*,j] este reprezentata prin vectorii de tip bit Pvj[i] ≡ Δv[i,j] = +1, Mvj[i] ≡ Δv[i,j] = -1 • se considera celule ale matricii formate din patrate (i-1, j-1), (i-1, j), (i, j-1), (i,j) • Eq = Eq[i,j] = if pi = sj then 1 else 0 • Δvout = min{-Eq, vin , Δhin }+ {1 -Δhin }, Δhout = min{-Eq, vin , Δhin }+ {1 -Δvin } (a se vedea fig. 2) • (Pvout , Mvout ) = (Mhin or not (Xv or Phin), Phin and Xv), (Phout , Mhout ) = (Mvin or not (Xh or Pvin), Pvin and Xh), unde Xv = Eq or Mvin

  33. Paralelizare (continuare) • Scorej = m, Scorej = Scorej-1 + Δh[m,j] • scanarea (a se vedea fig. 3) Phj[i] = Mvj-1[i] or not (Xhj[i] or Pvj[i] Mhj[i] = Pvj-1[i]and Xvj[i] Scorej = Scorej-1 + (1 if Phj[m]) – (1 if Mhj[m]) Phj[0] = Mhj[0] = 0 (*) Pvj[i] = Mhj-1[i] or not (Xvj[i] or Phj[i] Mvj[i] = Phj-1[i]and Xhj[i] • calculul pe biti (a se vedea fig. 4) • algoritmul ((a se vedea fig. 5)

  34. Subsecventa crescatoare maximala – problema • instanta • o secventa de numere intregi a = (a1, a2, …, an) • stergand cateva elemente din a se obtine o subsecventa • o subsecventa pastreaza ordinea relativa a elementelor • exemplu: • a = (9, 3, 15, 12, 7, 4, 13, 6, 8) • subsecventa: (3, 12, 7, 6) • subsecventa crescatoare: ( 3, 7, 13) • iesire: subsecventa crescatoare de lungime maxima • exemplu: exista o subsecventa crescatoare de lungime > 3? • cum se poate rezolva utilizand distanta de editare?

  35. Subsecventa crescatoare maximala – model • a = (9, 3, 15, 12, 7, 4, 13, 6, 8) 1 2 3 4 5 6 7 8 9 • construim un graf G: • varfuri: 0, 1, 2, …, 9 • arce: { (0,i) | i > 0 }  { (i,j) | a[i] <= a[j] } 0 1 2 3 4 5 6 7 8 9

  36. Subsecventa crescatoare maximala – model • subsecventa crescatoare = drum in G • subsecventa crescatoare maximala = drum de lungime maxima in G • asociem o matrice de costuri: • c[i, j] = 1 daca i < j si (a[i] <= a[j] sau i = 0) • c[i,j] = -  altfel • stare: SCM(i) = subproblema determinarii celui mai lung drum ce se termina in i • L[i] = valoarea optima pentru SCM(i) • PO implica L[i] = L[j] + c[j,i], j predecesorul lui i pe drumul optim • relatia de recurenta: • L[0] = 0 • L[i] = max { L[j] + c[j,i] | j < i }

  37. Subsecventa crescatoare maximala – model • a = (9, 3, 15, 12, 7, 4, 13, 6, 8) 0 1 2 3 4 5 6 7 8 9 L = (0, 1, 1, 2, 2, 2, 2, 3, 3, 4) • extragerea solutiei: • s[4] = 9 • s[3] = 8 • s[2] = 6 • s[1] = 2 • s[0] = 0 • timp de executie: O(n2) • spatiu suplimentar: O(n)

  38. Programare dinamica – prezentare formala • Modelul matematic • probleme de optim • functia obiectiv: optim R(x1, ..., xn) • restrictii: g(x1, ..., xn) ? 0 • decizie: d: s  s’ • unei stari s asociem o valoare z si o functie f(z) a.i. daca s corespunde starii initiale atunci f(z) = optim R(x1, ..., xn) • politica: d1: s0 s1, d2: s1 s2, . . . , dn: sn-1 sn,

  39. Programare dinamica – prezentare formala (cont.) • PO conduce la o relatie de recurenta: • daca • d: s  s’ (sau d: s’  s) • z val. asociata lui s, T(z,y) val. asociata lui s’, • H algoritmul care calculeaza f(z) conform lui d, atunci, aplicind PO, obtinem f(z) = optimy H(z, y, f(T(z,y)))

  40. Addendum: Cea mai lunga subsecventa comuna - problema • instanta • X = x1 ... xm • Y = y1 ... yn • iesire • Z = z1 ... zk – cea mai lunga subsecventa comuna • exemplu: X = abeac Y = aebcac Z = abac

  41. Cea mai lunga subsecventa comuna - model • stare: Xi = x1 x2 ... xi Yj = y1 y2 ... yj LCS(Xi, Yj) • cazuri de baza: LCS(X0, Yj), LCS(Xi, Y0) • decizii posibile la evaluarea LCS(Xi, Yj) • xi== yj atunci • zk = xi = yj /\ Zk-1 este LCS(Xi-1, Yj-1) • xi =/= yj /\ zk =/= xi atunci • Zk este LCS(Xi-1, Yj) • xi =/= yj /\ zk =/= yj atunci • Zk este LCS(Xi, Yj-1)

  42. Cea mai lunga subsecventa comuna – model (cont.) • recurenta: • exemplu:
