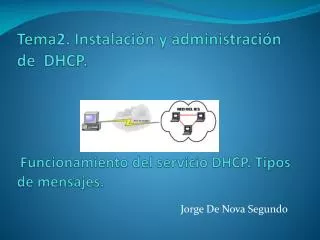

  1. Tema2. Instalación y administración de DHCP. Funcionamiento del servicio DHCP. Tipos de mensajes. Jorge De Nova Segundo

  2. Funcionamiento del servicio DHCP. Tipos de mensajes. DHCP Asigna direcciones IP a otras máquinas de la red. Este protocolo puede entregar información IP en una LAN o entre varias VLAN. Esta tecnología reduce el trabajo de un administrador, que de otra manera tendría que visitar todos los ordenadores o estaciones de trabajo uno por uno. Para introducir la configuración IP consistente en IP, máscara, gateway, DNS, etc. El funcionamiento DHCP se basa en la arquitectura cliente / servidor (como casi todos los servicios de Internet), por lo que debe haber un servidor DHCP y el cliente DHCP para su funcionamiento. En el caso más simple es un servidor DHCP en la subred a la que el cliente solicite la asignación de dirección IP (y el resto de los parámetros de configuración). Si no existe un servidor DHCP de la subred se necesitará un agente (normalmente un router) que sabe la dirección del servidor DHCP.

  3. El protocolo funciona en los siguientes pasos: • DHCP Discovery: Es una solicitud DHCP realizada por un cliente de este protocolo para que el servidor DHCP de dicha red de computadoras le asigne una Dirección IP y otros Parámetros DHCP como la máscara de red o el nombre DNS. • DHCP Offer: Es el paquete de respuesta del Servidor DHCP a un cliente DHCP ante su petición de la asignación de los Parámetros DHCP. Para ello involucra su dirección MAC (Media Access Control).

  4. DHCP request: El cliente selecciona la configuración de los paquetes recibidos de DHCP Offer. Una vez más, el cliente solicita una dirección IP específica que indicó el servidor.

  5. DHCP ACK: Cuando el servidor DHCP recibe el mensaje DHCPREQUEST del cliente, se inicia la fase final del proceso de configuración. Esta fase implica el reconocimiento DHCPACK el envío de un paquete al cliente. Este paquete incluye el arrendamiento de duración y cualquier otra información de configuración que el cliente pueda tener solicitada. En este punto, la configuración TCP / IP proceso se ha completado. El servidor reconoce la solicitud y la envía acuse de recibo al cliente. El sistema en su conjunto espera que el cliente para configurar su interfaz de red con las opciones suministradas. El servidor DHCP responde a la DHCPREQUEST con un DHCPACK, completando así el ciclo de iniciación. La dirección origen es la dirección IP del servidor de DHCP y la dirección de destino es todavía 255.255.255.255. El campo YIADDR contiene la dirección del cliente, y los campos CHADDR y DHCP: ClientIdentifier campos son la dirección física de la tarjeta de red en el cliente. La sección de opciones del DHCP identifica el paquete como un ACK.

  6. DHCP Release: Si los clientes envían una petición al servidor DHCP para liberar su dirección IP. Como los clientes generalmente no de broadcast. El router puede ser configurado para redireccionar los paquetes DHCP a un servidor DHCP en una subred diferente. La implementación cliente crea un paquete UDP (Protocolo de Datagramas de Usuario según siglas en ingles) con destino 255.255.255.255 y requiere también su ultima dirección IP conocida, aunque esto no es necesario y puede llegar a ser ignorado por el servidor esto da origen a errores del sistema. • DHCP Inform: El cliente envía una petición al servidor de DHCP: para solicitar mas información que la que el servidor ha enviado con el DHCPACK original; o para repetir los datos para un uso particular - por ejemplo; los browsers usan DHCP Inform para obtener la • configuración de los proxies a través de WPAD. Dichas peticiones no hacen que el servidor de DHCP refresque el tiempo de vencimiento de IP en su base de datos.
