SOLIDWORKS. Initiation au logiciel de représentation volumique. Des pièces. Des assemblages. Des mises en plan. Introduction. SolidWorks est un logiciel de représentation volumique de pièces ou système mécaniques, il permet de réaliser :. I - Réalisation d’une pièce Simple.
E N D
SOLIDWORKS Initiation au logiciel de représentation volumique

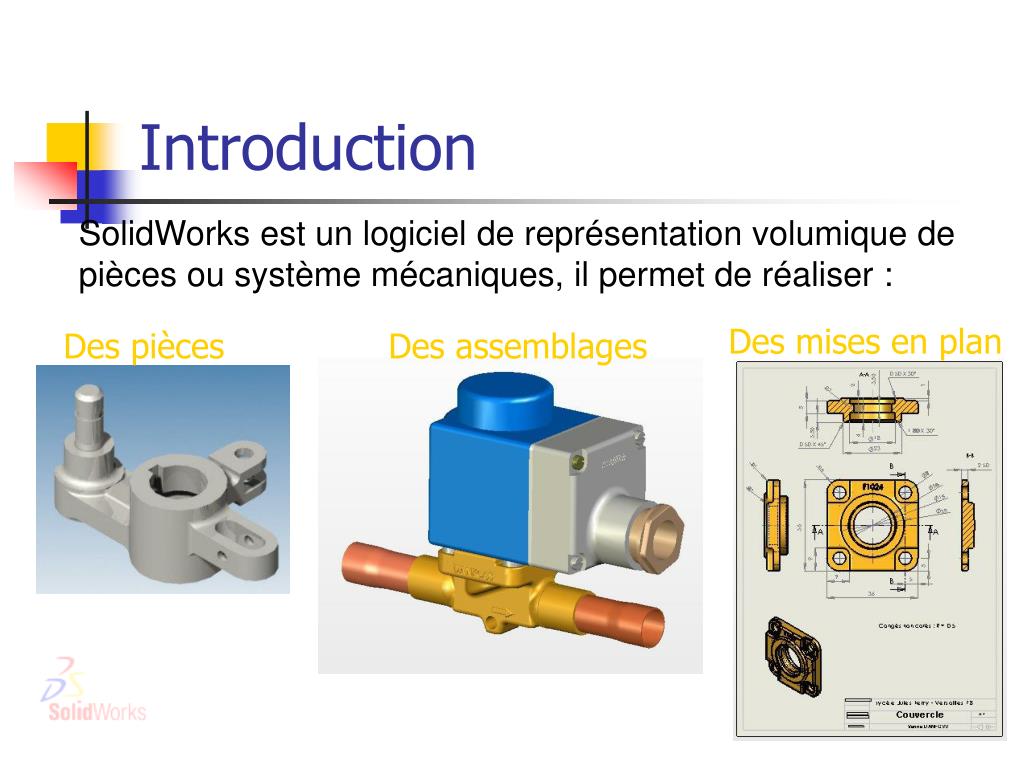

Des pièces Des assemblages Des mises en plan Introduction SolidWorks est un logiciel de représentation volumique de pièces ou système mécaniques, il permet de réaliser :

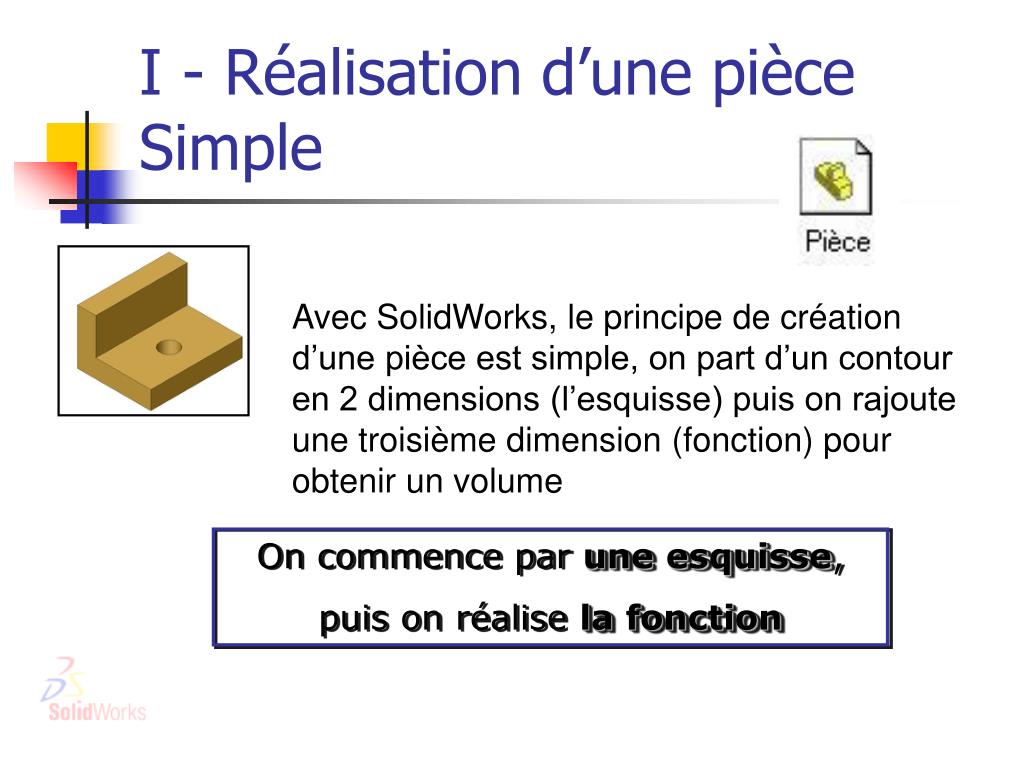

I - Réalisation d’une pièce Simple Avec SolidWorks, le principe de création d’une pièce est simple, on part d’un contour en 2 dimensions (l’esquisse) puis on rajoute une troisième dimension (fonction) pour obtenir un volume On commence par une esquisse, puis on réalise la fonction

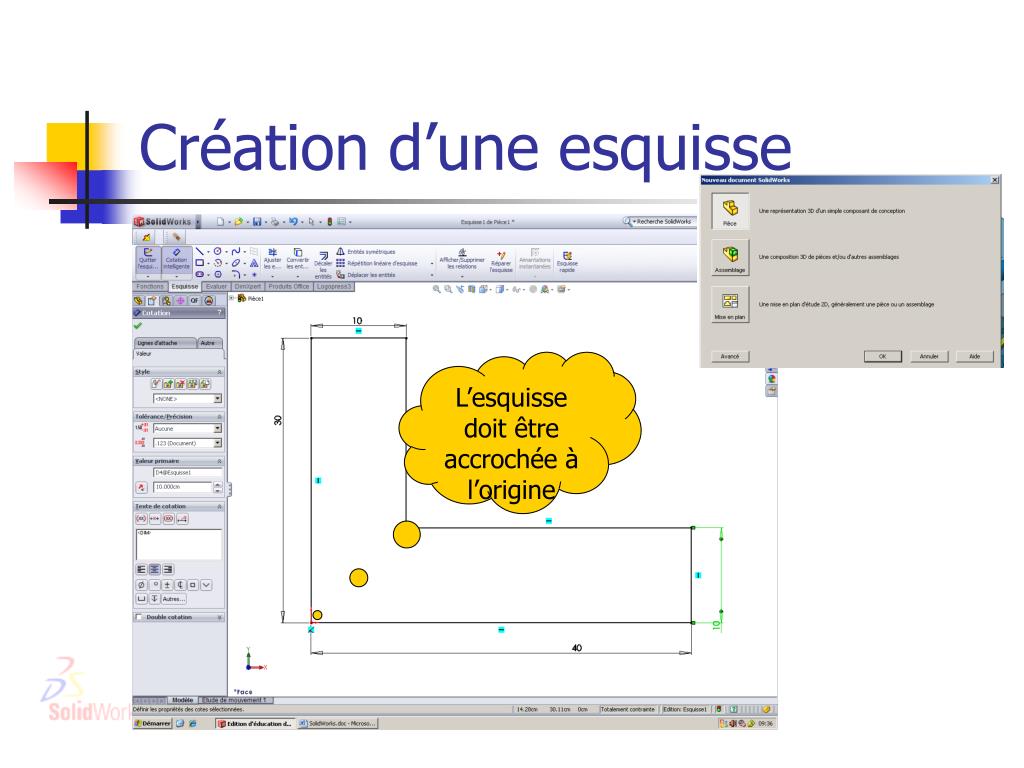

Création d’une esquisse L’esquisse doit être accrochée à l’origine

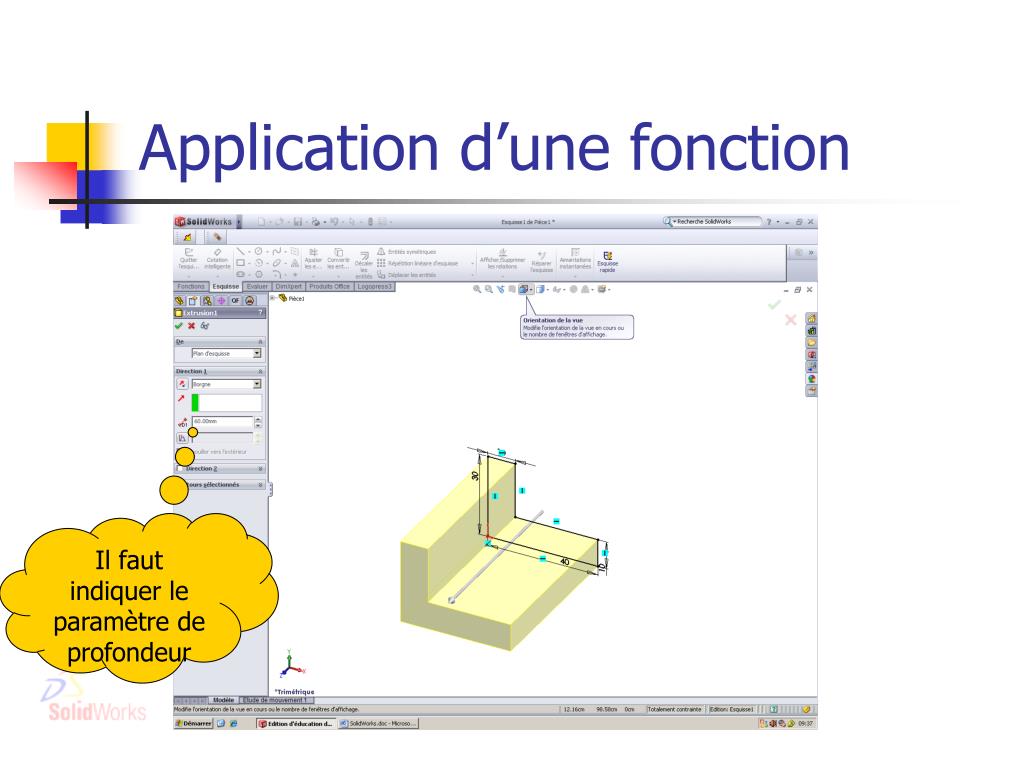

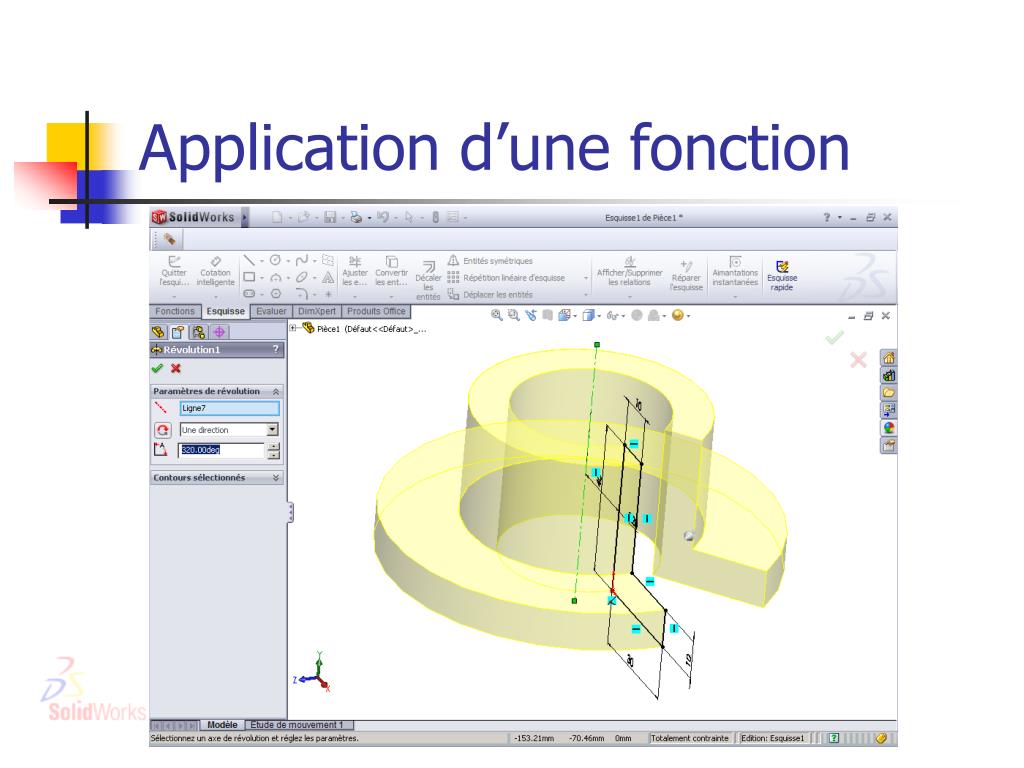

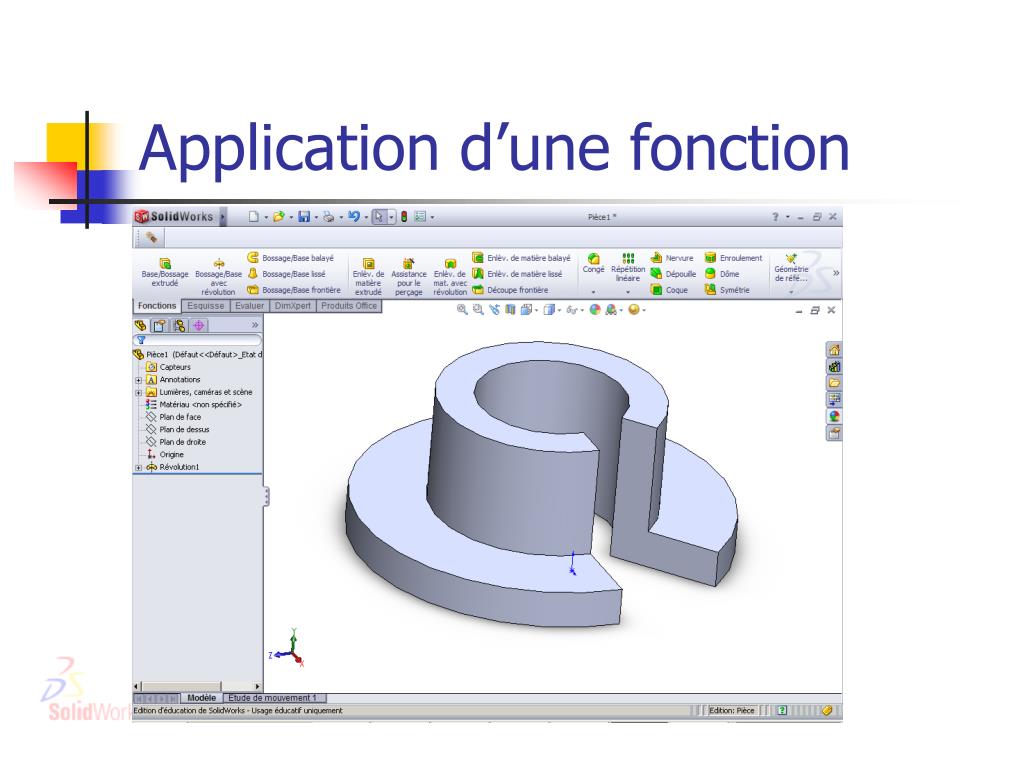

Application d’une fonction Il faut indiquer le paramètre de profondeur

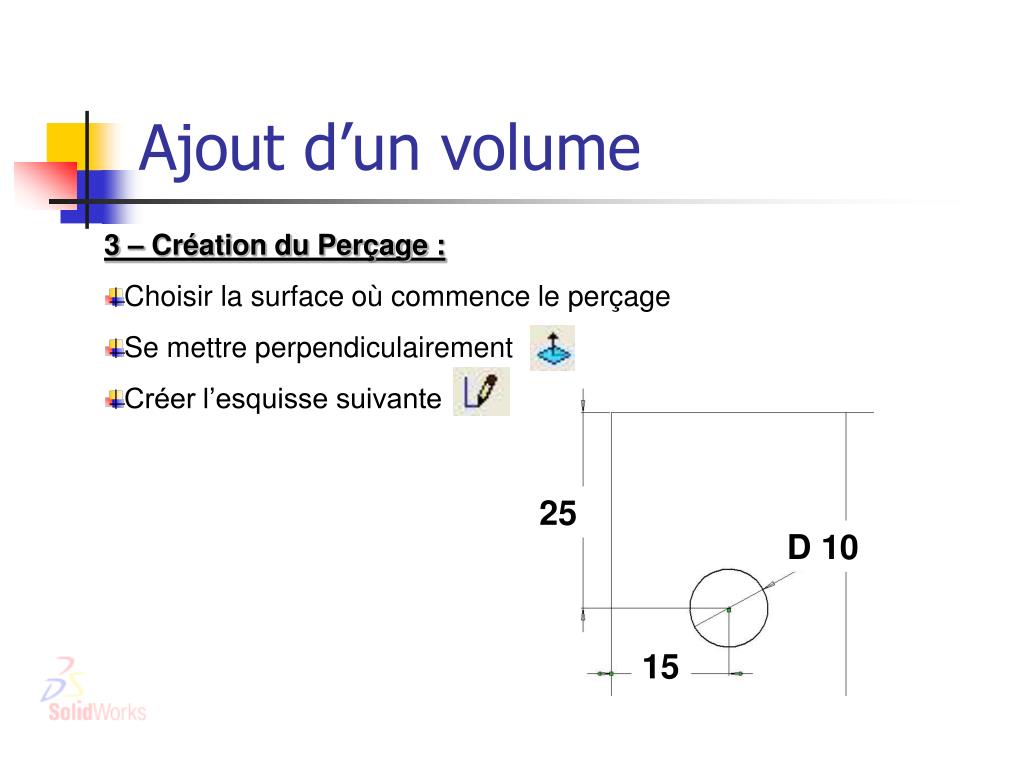

Ajout d’un volume • 3 – Création du Perçage : • Choisir la surface où commence le perçage • Se mettre perpendiculairement • Créer l’esquisse suivante 25 D 10 15

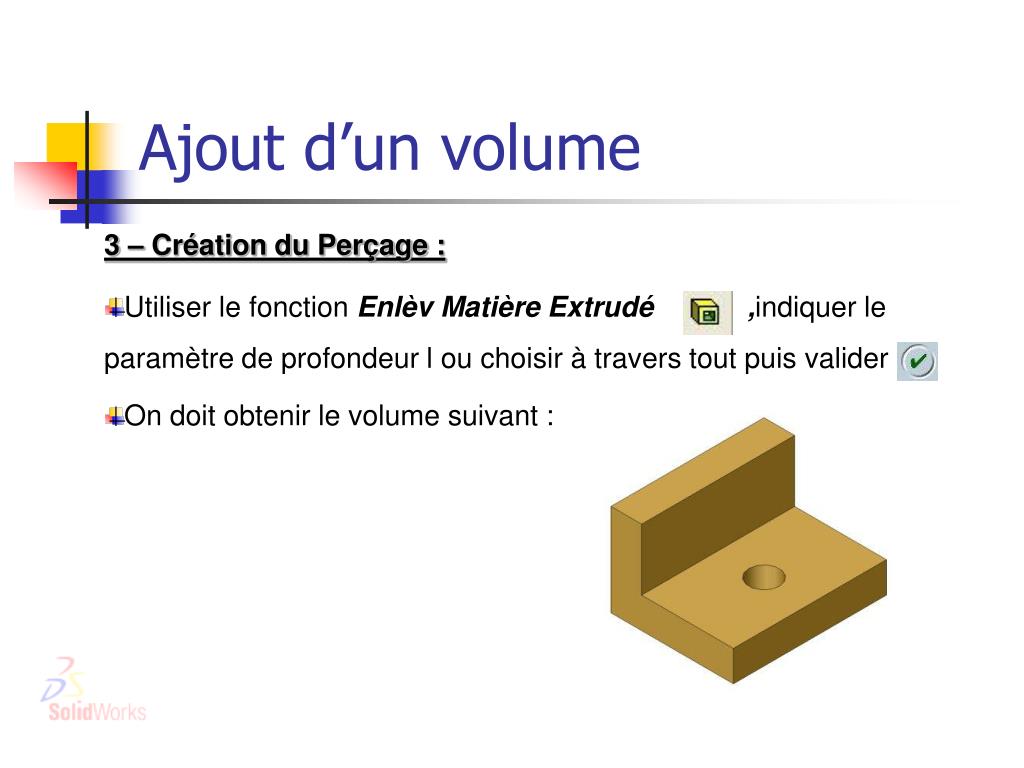

Ajout d’un volume • 3 – Création du Perçage : • Utiliser le fonction Enlèv Matière Extrudé ,indiquer le paramètre de profondeur l ou choisir à travers tout puis valider • On doit obtenir le volume suivant :

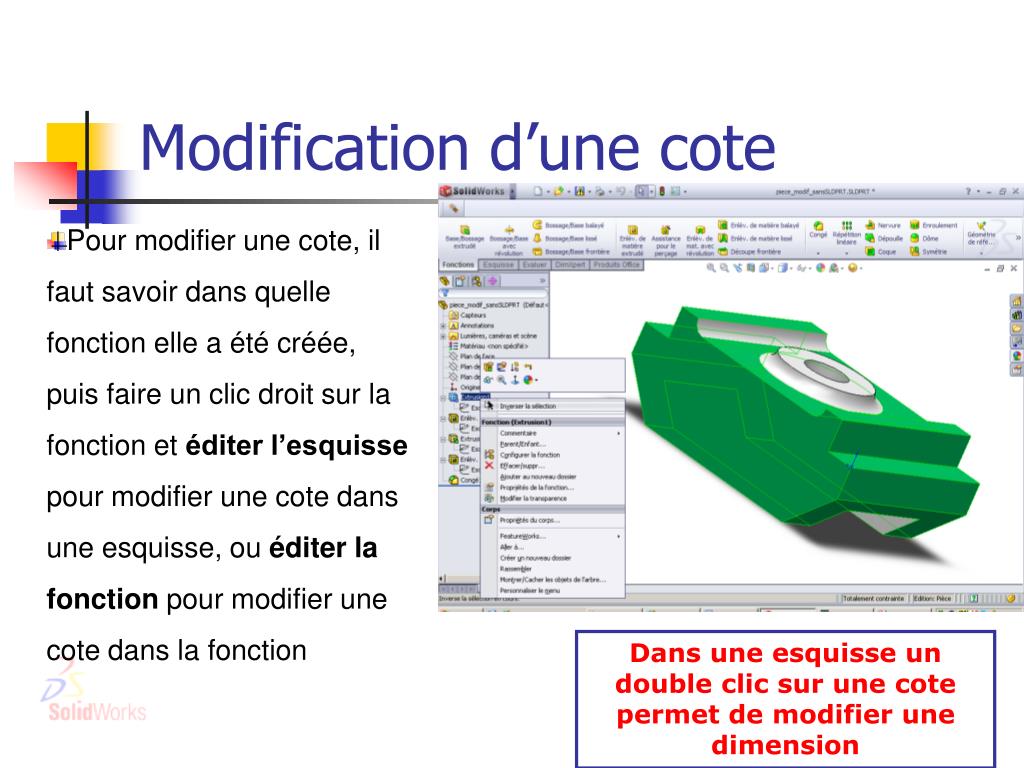

Modification d’une cote • Pour modifier une cote, il faut savoir dans quelle fonction elle a été créée, puis faire un clic droit sur la fonction et éditer l’esquisse pour modifier une cote dans une esquisse, ou éditer la fonction pour modifier une cote dans la fonction Dans une esquisse un double clic sur une cote permet de modifier une dimension

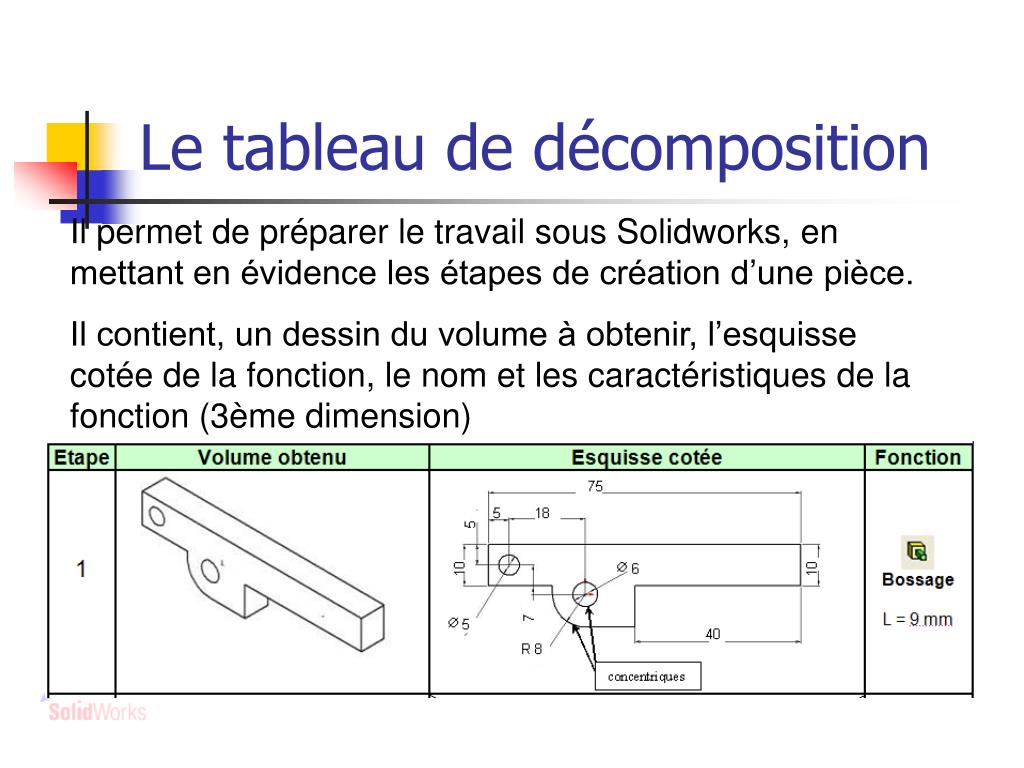

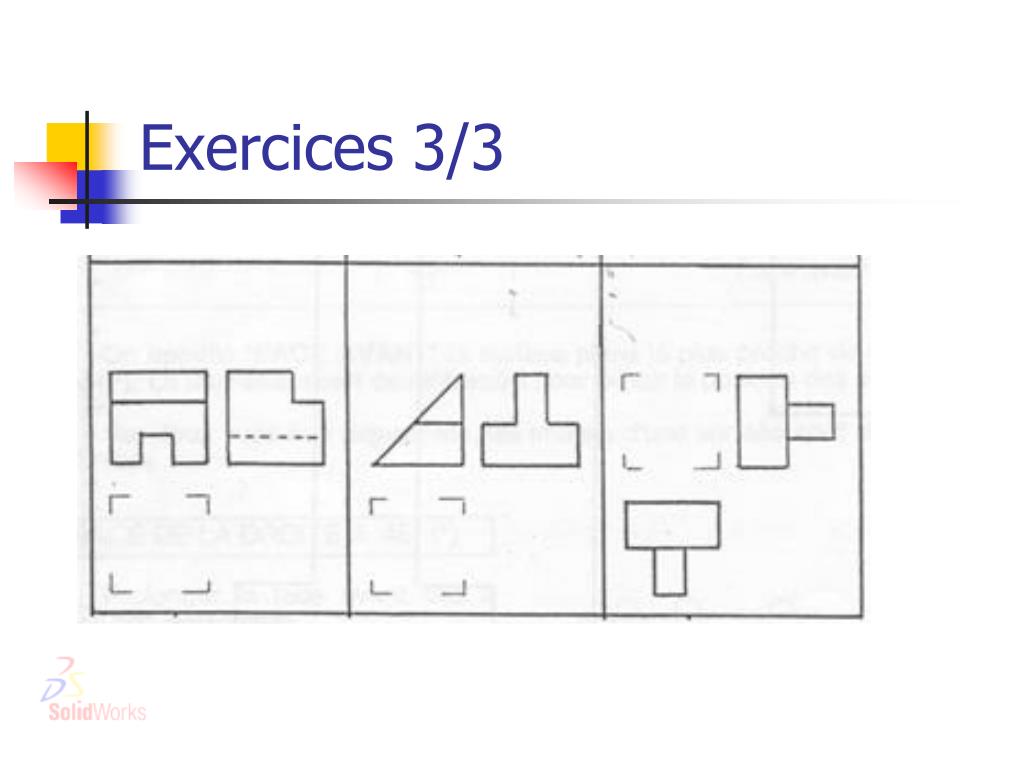

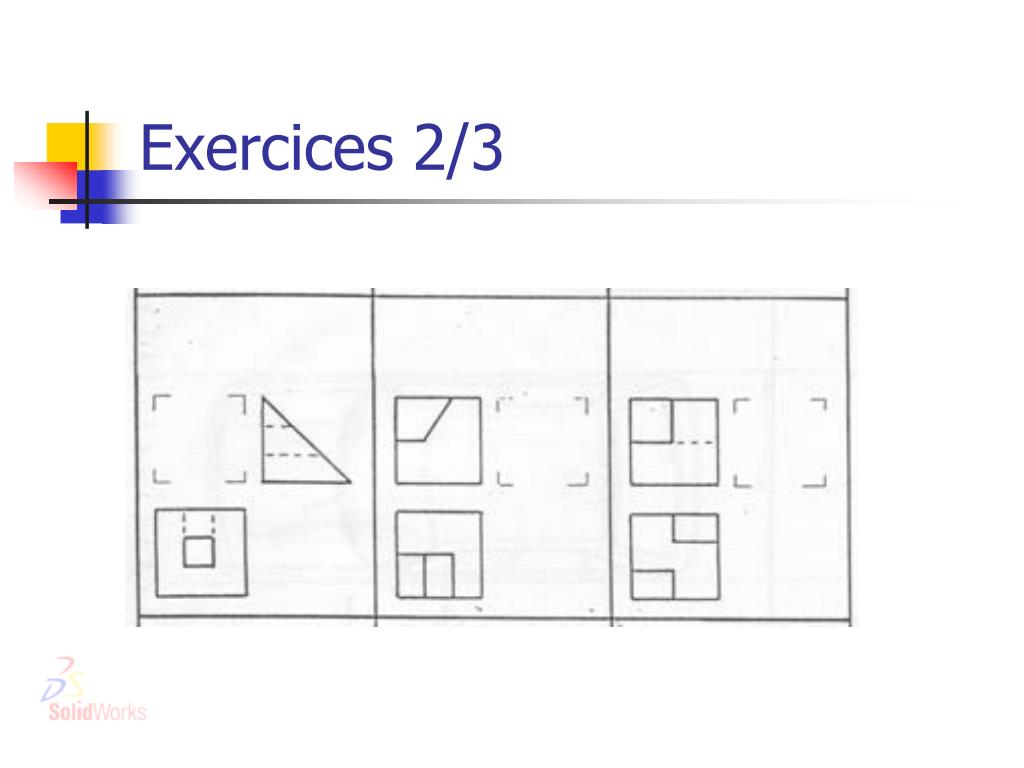

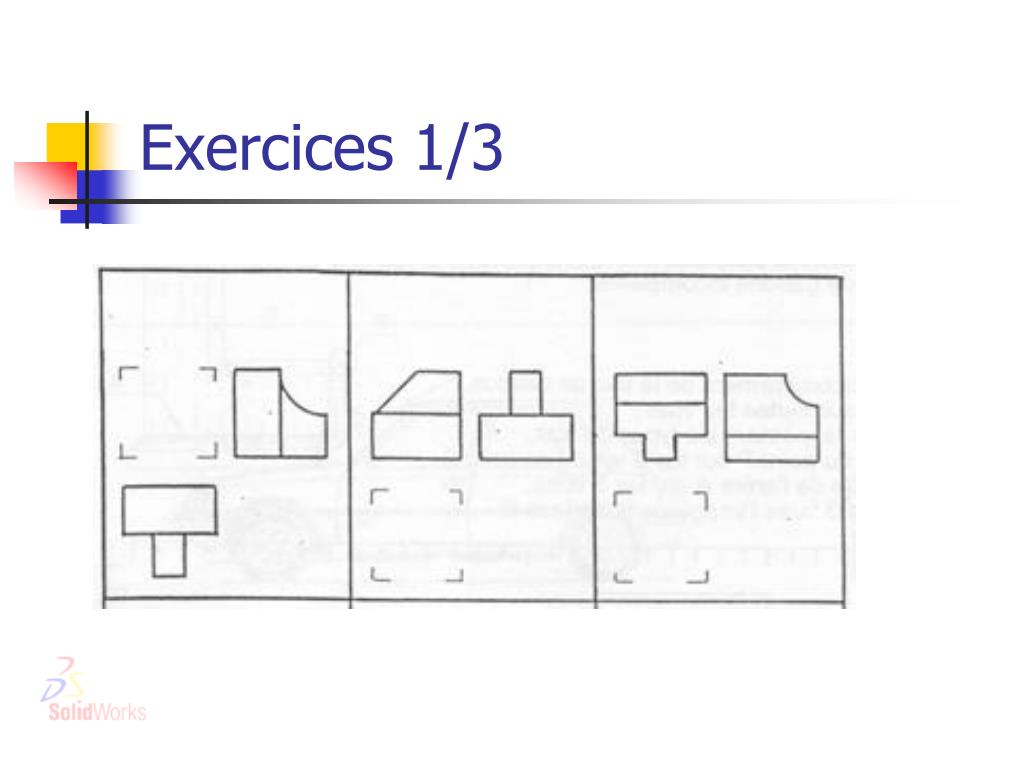

Le tableau de décomposition Il permet de préparer le travail sous Solidworks, en mettant en évidence les étapes de création d’une pièce. Il contient, un dessin du volume à obtenir, l’esquisse cotée de la fonction, le nom et les caractéristiques de la fonction (3ème dimension)
