  1. Nakreslení výkresové dokumentace k vytvořenému modelu Střední odborné učiliště technické Chomutov PROGRAM SOLIDWORKS Zpracováno v rámci projektu SIPVZ 0120P2006

  2. Spustíme program SolidWorks • a volbou Soubor – Nový nebo • pomocí ikony vybereme tentokrát Výkres • (označíme a potvrdíme tlačítkem OK). • Následuje výběr formátu stránky, na kterém bude výkres modelu vytvořen (vyberte A4 – na výšku) a potvrďte OK. Pokračování

  3. 3. Po zvolení formátu stránky program požaduje vyhledání souboru s již dříve vytvořeným modelem. Potvrdíme nabídku Vyhledat a otevřeme příslušný soubor. 4. Po otevření zvoleného souboru program umožní vložit požadované pohledy daného modelu (nárys-půdorys-bokorys a popřípadě i pohled na celý 3D model) – můžeme upravit měřítko i způsob každého zobrazení. Pokračování

  4. 5. Pro každý pohled lze nastavit vlastní styl zobrazení (označíme vybraný pohled a zvolíme požadované zobrazení v levé části okna).. Pokračování

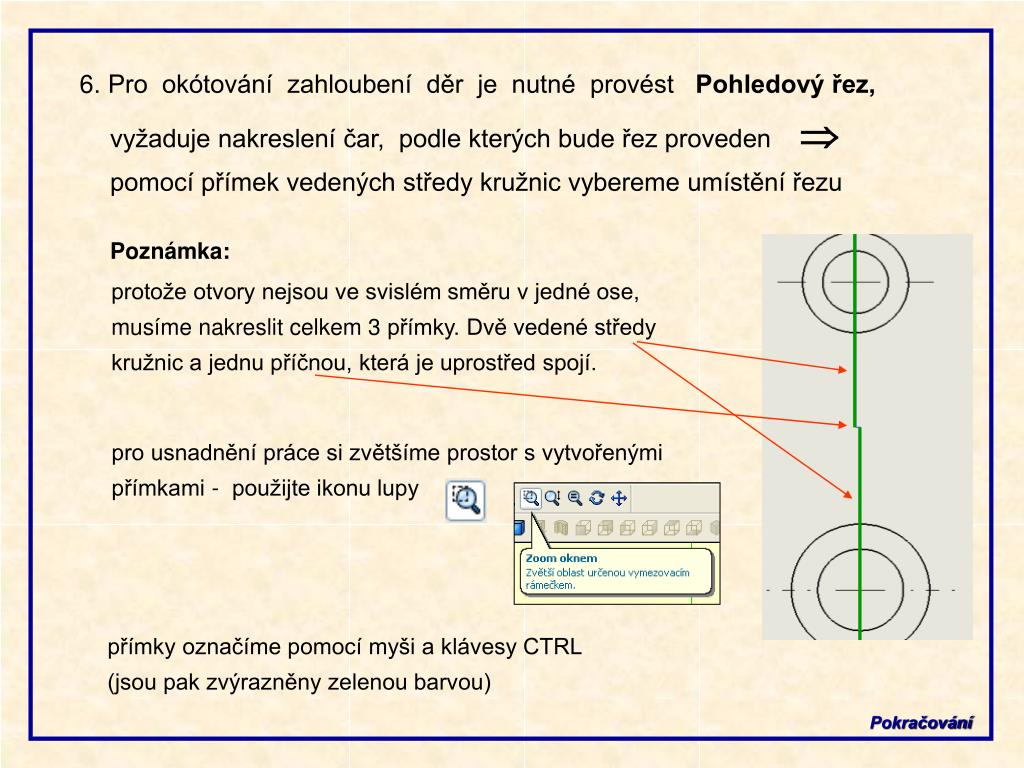

  5. Poznámka: protože otvory nejsou ve svislém směru v jedné ose, musíme nakreslit celkem 3 přímky. Dvě vedené středy kružnic a jednu příčnou, která je uprostřed spojí. pro usnadnění práce si zvětšíme prostor s vytvořenými přímkami - použijte ikonu lupy 6. Pro okótování zahloubení děr je nutné provést Pohledový řez, vyžaduje nakreslení čar, podle kterých bude řez proveden pomocí přímek vedených středy kružnic vybereme umístění řezu přímky označíme pomocí myši a klávesy CTRL (jsou pak zvýrazněny zelenou barvou) Pokračování

  6. 7. Po označení všech přímek zvolíme ikonu Pohledový řez, program vytvoří řez modelem, který tažením umístíme na pozici bokorysu Poznámka: Řez je označen velkými písmeny - značení můžeme změnit v levé části okna, přímo ve výkresu lze také posouvat hranice řezu Pokračování

  7. 8. Volbou ikony Osa z panelu nástrojů Výkres doplní program osy ve vybraném (označeném) pohledu – je nutné nejdříve označit hrany, mezi kterými má být osa umístěna Pokračování

  8. 9. Nyní převedeme kóty, se kterými byl model kreslen do výkresu  z panelu nástrojů Výkres použijeme ikonu Popis modelu V levé části okna Kóty vybereme zatržítko Vybrat vše a potvrdíme Poznámka: program provede převod kót z modelu do výkresu, dále je však nutné kóty rozmístit a upravit podle pravidel a zásad pro kótování Pokračování

  9. 10. Upravíme rozmístění kót v jednotlivých pohledech dle obrázku Pokračování

  10. 11. Pro vyplnění popisového pole výkresu (razítka) je nutné vyvolat tzv. místní nabídku. V levé části okna – strom stiskneme pravého tlačítko myši na názvu Formát listu1 a zvolíme Upravit list. Tím se zpřístupní popisové pole pro vyplnění údajů. Pokračování

  11. 12. Pomocí ikony pro zvětšení vybrané části si přiblížíme popisové pole 13. Pomocí ikony Poznámka vložíme text do příslušného pole tabulky. Můžeme volit styl písma, velikost, řez, zarovnání apod.) 14. Po vyplnění potřebných údajů se vrátíme zpět k celému výkresu  stiskneme pravé tlačítko myši na názvu ve stromu historie (v levé části okna) Formát listu1 a vybereme Upravit list Pokračování

  12. 15. Výkres pro daný model je hotov – uložíme jej pod stejným názvem jako model (program souboru přiřadí příslušnou příponu). Konec druhé lekce
