Presentation Transcript

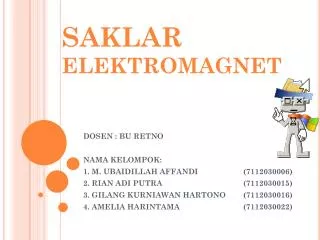

  1. SAKLARELEKTROMAGNET DOSEN : BU RETNO NAMA KELOMPOK: 1. M. UBAIDILLAH AFFANDI (7112030006) 2. RIAN ADI PUTRA (7112030015) 3. GILANG KURNIAWAN HARTONO (7112030016) 4. AMELIA HARINTAMA (7112030022)

  2. ABSTRAK • Magnet Kontaktor adalah alat listrik yang menggunakan prinsip elektromagnetik. • Magnet Kontaktor mempunyai koil dan beberapa kontak NO dan NC. • Pada percobaan ini kita menggunakan kontaktok yang memiliki empat kontak NO tetapi tidak memiliki kontak NC • Prinsip kerja dari Magnet Kontaktor ini adalah apabila koil A1 dan A2 diberi sumber tegangan 220 volt AC maka kontak-kontak NO akan menutup menjadi NC. • NO (Normally Open) adalah sebuah saklar atau kontak yang dalam keadaan normal kontak tersebut terbuka. • NC (Normally Close) adalah sebuah saklar atau kontak yang dalam keadaan normal kontak tersebut tertutup.

  3. ALAT DAN BAHAN • Alat: • Gergaji besi • Palu • Tang pengelupas kabel • Obeng (-) dan (+) • Bahan: • Kabel tunggal bersisolasi 8 meter • Kabel ganda 1 meter • Stecker • Double tipe • Spiral • Terminal • Magnet kontaktor 3 buah • Lampu+fiting 3 buah • Solasi hitam • Klem • Push button NO 3 buah dan push button NC 1 buah • Lampu indikator • Papan

  4. GAMBAR RANGKAIAN

  5. LANGKA KERJA • Potong papan dengan ukuran 30x30 cm • Sambungkan stecker dengan kabel ganda dan hubungkan dengan terminal sebagai sumber tegangan • Hubungkan sumber fasa dengan push button NC • Output NC dihubungkan dengan 3 buah push button NO yang disusun secara pararel • Masing-masing output dari push button NO diseri dengan koil paa magnet kontaktor • Push button NO 1 dipararel dengan kontak NO pada magnet kontaktor 1 dan push button NO 3 dipararel dengan NO pada magnet kontaktor 3

  6. LANGKA KERJA • push button NO 2 tidak dipararel dengan kontak NO pada kontaktor karena digunakan untuk membandingkan dengan push button 1 dan 3 • Kontak NO yang lain pada kontaktor dihubungkan ke lampu dan output lampu dihubungkan dengan sumber netral yang disusun secara pararel

  7. LANGKAH PERCOBAAN

  8. GAMBAR JADI

  9. PROSES LAMPU MENYALA

  10. PRINSIP KERJA Apabila stecker telah dihubungkan dengan sumber tegangan 220 volt AC maka arus akan mengalir melalui push button NC kemudian ke push button NO 1. Apabila push button NO 1 ditekan maka magnet kontaktor 1 bekerja dan lampu 1 menyala. Apabila push button NO 1 dilepas maka kontaktor tetap bekerja dan lampu 1 tetap menyala karena pada push button NO 1 diberi pengunci yaitu kontak NO pada magnet kontaktor 1. Sedangkan apabila push button NO 2 ditekan maka magnet kontaktor 2 bekerja dan lampu 2 menyala. Apabila dilepas magnet kontaktor tidak bekerja dan lampu 2 tidak menyalah dikarenakan pada push button NO 2 tidak diberi pengunci. Prinsip kerja pada push button NO 3 sama dengan push button 1. Untuk mematikan lampu 1 dan lampu 3 tekan push button NC.

  11. KESIMPULAN & SARAN • Kesimpulan Koil akan bekerja jika diberi tegangan 220 volt AC pada A1 & A2. Saat kontaktor bekerja maka kontak-kontak NO pada kontaktor akan menutup menjadi kontak NC. • Saran Berhati-hatilah saat mencoba rangkaian ini. Karena sumber tegangan yang digunakan adalah 220 volt AC.
