  1. La réglementation thermique dans l’existant POUGET Consultants Janvier 2008

  2. Sommaire • Contexte et objectifs • Réglementation existant • Réglementation « grosses réhabilitations » • Réglementation « élément par élément » • Exemples de réhabilitations

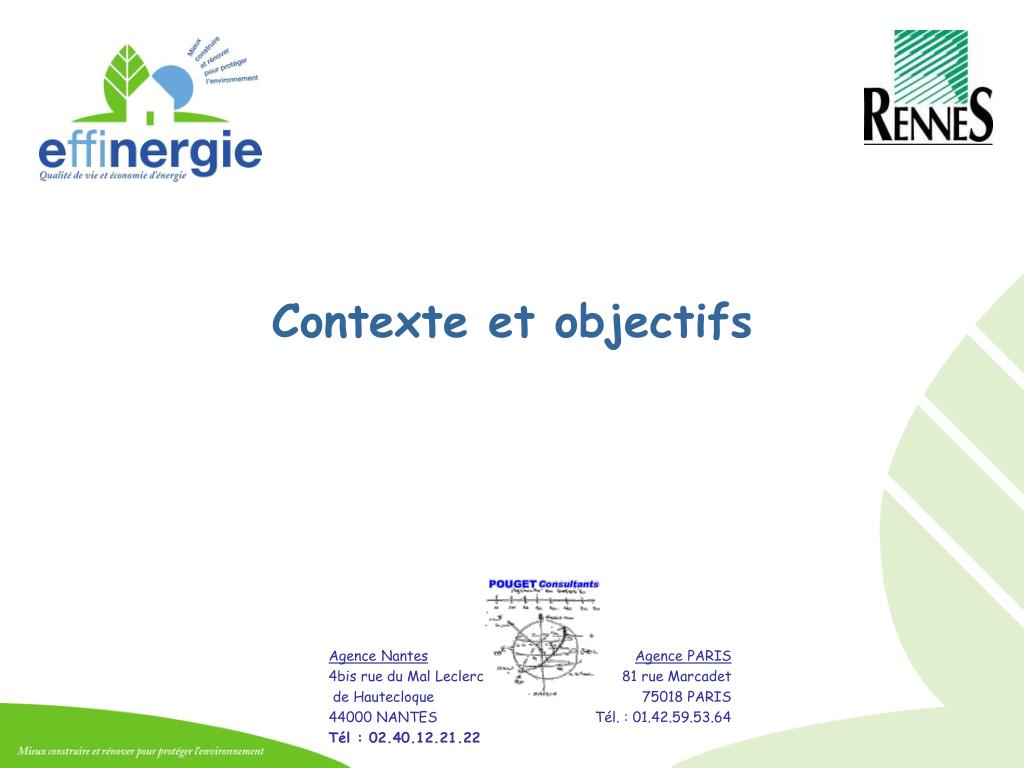

  3. Contexte et objectifs

  4. Grenelle de l’environnement • Rupture technologique sur le neuf : • 2010 : THPE (-20% / à RT 2005) • 2012 : BBC (-50% / à RT 2005) • 2020 : Bâtiments « à énergie positive » • Chantier très ambitieux de rénovation énergétique : • 2012 : -20% pour tertiaires, -12% pour résidentiels • 2020 : Réduction de + d’un tiers des consommations

  5. Moyens mis en œuvre • Réglementations : secteurs neuf & existant • Sensibilisation : DPE Diagnostic Performance Energétique • Politique des labels : • Neuf : HPE, THPE, HPE EnR, THPE EnR, BBC, Effinergie • Existant : Effinergie

  6. Nota : Uniquement quand des travaux sont effectués Réglementation « existant » : objectifs • Limiter les consommations d’énergie des bâtiments rénovés • Limiter l’usage de la climatisation • Volonté de renforcer les exigences régulièrement

  7. Cas des « rénovations lourdes » • Modalité d’application : Bâtiments de + 1000 m² faisant l’objet de travaux importants (+25% de la valeur du bâtiment) • Arrêté prévu durant le 1er trimestre 2008 • Date d’application : 1er avril 2008 * Articles R.131-26, R.131-27 du code de la construction et de l’habitation

  8. Cas des « rénovations lourdes » • Principes : • Exigence globale sur les consommations d’énergie du bâtiment rénové • Exigence sur le confort d’été • Etude d’approvisionnement en énergie • Amélioration de la performance en cas de travaux importants * Articles R.131-26,R.131-27 du code de la construction et de l’habitation

  9. RT « élément par «élément » • Modalité d’application : • Tous les autres bâtiments • En cas de remplacement/installation de composants • Date d’application : Depuis le 1er novembre 2007 * Arrêté du 3/05/07 déterminant les modalités d’application de l’article R.131-28 du code de la construction et de l’habitation

  10. RT « élément par «élément » • Objectifs : • Réaliser des économies d’énergie sur le parc existant • Faire évoluer l’offre des produits vers la performance • Sensibilisation des particuliers, des installateurs… à l’amélioration de la performance énergétique * Arrêté du 3/05/07 déterminant les modalités d’application de l’article R.131-28 du code de la construction et de l’habitation

  11. Rappel notions thermiques • Déperdition paroi U Unité : W/m².K U = 1 / Σ R avec R : résistance thermique en m².K/W Plus U est faible, plus la paroi est performante Exemple : mur en béton (16 cm) isolé par 10 cm de polystyrène U = 1 / (0.17 + 0.10 / 0.032 + 0.16/2) = 0.30 W/m².K

  12. Rappel notions thermiques • Pont thermique ψ Unité : W/m.K Plus Ψ est faible, plus la liaison est performante Exemples : Isolation intérieure (béton) sans traitement Ψ ≈ 0.93 W/m.K Isolation intérieure (béton) avec traitement Ψ ≈ 0.22 W/m.K Isolation répartie Ψ ≈ 0.35 W/m.K Isolation extérieure Ψ ≈ 0.08 W/m.K

  13. RT « élément par «élément » • Enveloppe du bâti / Parois opaques Résistances thermiques minimum,si possible mettre plus!

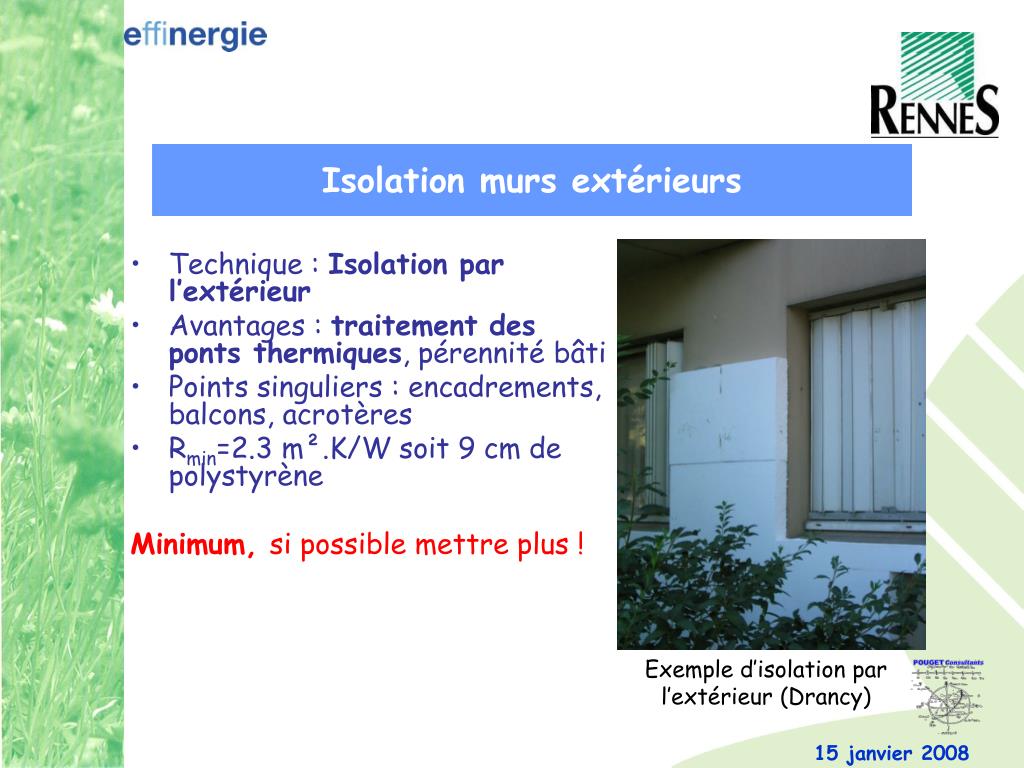

  14. Isolation murs extérieurs • Technique : Isolation par l’extérieur • Avantages : traitement des ponts thermiques, pérennité bâti • Points singuliers : encadrements, balcons, acrotères • Rmin=2.3 m².K/W soit 9 cm de polystyrène Minimum, si possible mettre plus ! Exemple d’isolation par l’extérieur (Drancy)

  15. Isolation murs extérieurs • Technique : Isolation par l’intérieur • Inconvénients : Perte de surface, ponts thermiques planchers et refends • Rmin=2.3 m².K/W soit 9 cm de polystyrène (.038) Minimum, si possible mettre plus! Réhabilitation bureaux (polyuréthane, 10 cm, R= 4.55)

  16. Isolation toitures terrasses • Technique : Isolation sous l’élément porteur • Rmin=2.5 m².K/W soit 6 cm polyuréthane (λ=0.023 W/m.K) Minimum, si possible mettre plus! Schéma d’une toiture terrasse

  17. Isolation des combles • Planchers de combles perdus : • Technique : Isolation au-dessus du plafond Rmin= 4,5 m².K/W soit 18 cm laine de verre déroulée • Rampants de toiture : • Technique : Isolation sous le rampant du toit Rmin= 4 m².K/W soit 16 cm laine de verre déroulée Minimum, si possible mettre plus, environ 30 cm !

  18. Isolation planchers bas • Technique : Sous face • Rmin= 2.3 m².K/W soit 10 cm de laine de verre (λ=0.04 W/m.K) Minimum, si possible mettre plus! Sur l’extérieur ou parking Isolation sous face (laine de verre, 22 cm, R = 5.6)

  19. Isolation planchers bas • Technique : Sous chape • Rmin= 2 m².K/W soit 47 mm polyuréthane (λ=0.023 W/m.K) Minimum, si possible mettre plus! Sur vide sanitaire ou locaux non chauffés Exemple de pose sous chape de béton

  20. RT « élément par élément » • Enveloppe du bâti / Parois vitrées Pour les fenêtres et portes fenêtres installées ou remplacées, il faut : Dans tous les cas, pour le vitrage, il faut Ug < 2 W/m²K Mieux: 4/16/4 + argon ou mieux triple vitrage! Double vitrage 4/12/4 remplissage à l’air, peu émissif, avec menuiserie à rupture de pont thermique

  21. RT « élément par élément » • Chauffage / Chaudières Rendements minimaux pour les chaudières Dérogations possibles en cas d’impossibilité technique et pour les bâtiments achevés depuis moins de 15 ans. Chaudières à basse température Mieux chaudières à condensation

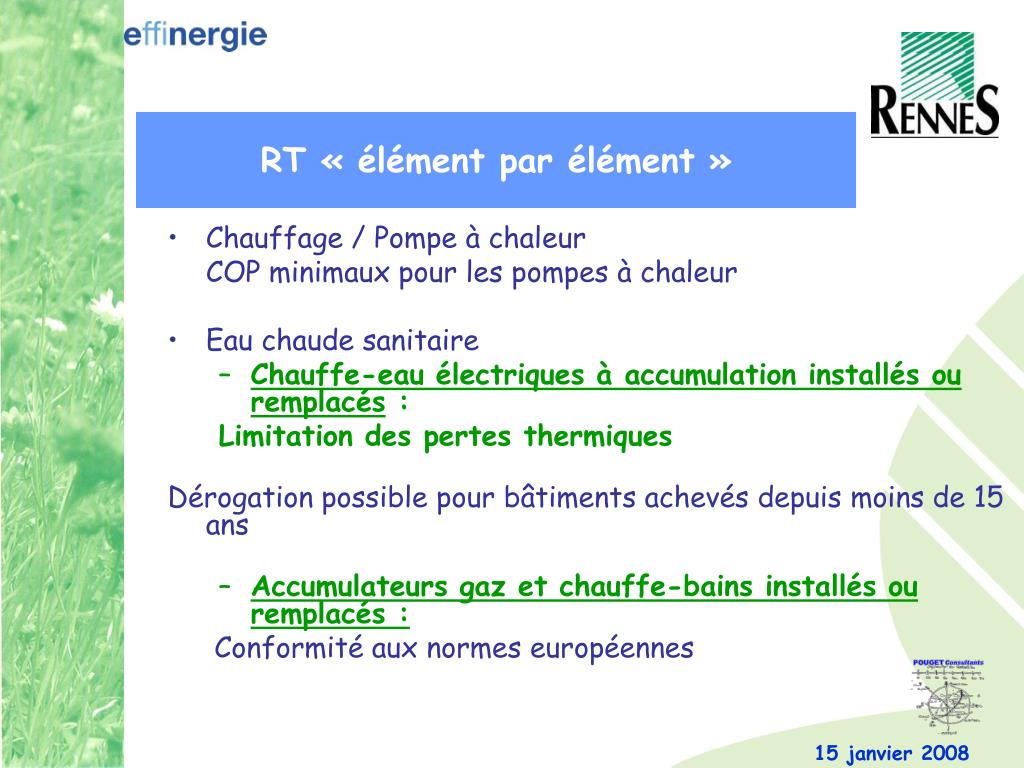

  22. RT « élément par élément » • Chauffage / Pompe à chaleur COP minimaux pour les pompes à chaleur • Eau chaude sanitaire • Chauffe-eau électriques à accumulation installés ou remplacés : Limitation des pertes thermiques Dérogation possible pour bâtiments achevés depuis moins de 15 ans • Accumulateurs gaz et chauffe-bains installés ou remplacés : Conformité aux normes européennes

  23. RT « élément par élément » • Ventilation Limitation de la consommation des auxiliaires de ventilation • Energies renouvelables Rendements minimaux pour les installations utilisant le bois Ces dispositions ne s’appliquent que pour les bâtiments achevés depuis – de 15 ans par rapport à la date des travaux d’installation ou de remplacement de l’équipement visé.

  24. RT « élément par élément » • Problème de lisibilité (repérage du matériel) • Peu ambitieuse, notamment au niveau du système de chauffage et des baies • Difficulté de contrôler

  25. Exemples de réhabilitation

  26. Extension d’une maison individuelle En attente de l’isolation extérieure

  27. Rénovation d’un studio Isolation par l’intérieur Arrivée sur le marché des isolants sous vide

  28. Rénovation d’un studio Chauffage Chauffage à l’aide d’un plafond rayonnant

  29. Réhabilitation d’un bureauChauffage Chauffage à l’aide d’un plancher chauffant

  30. Réhabilitation d’un bureauVentilation Installation d’une VMC double flux avec récupérateur d’énergie

  31. En guise de conclusion… • Diagnostic global de la construction: bâti et équipements • La performance (durable) passe obligatoirement par un bâti de qualité, très bien isolé, 2 solutions; • Priorité à l’isolation par l’extérieur si possible • A défaut, par l’intérieur via la « boite dans la boite » • Le passage obligé: surtout pas de demi mesure, ne pas tuer le gisement !

  32. Sites • Arrêté du 3 mai 2007 http://www.legifrance.gouv.fr • Décret n° 2007-363 du 19 mars 2007 http://www.legifrance.gouv.fr • Sites sur équipements : www.rt2000-chauffage.com/ , www.cstb.fr/, http://www.groupement-mur-manteau.com/
