DE TENSIÒN EN ESTRUCTURA RS30

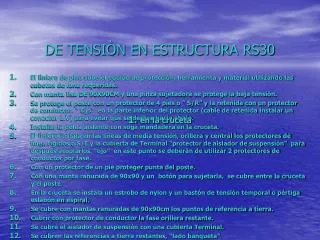

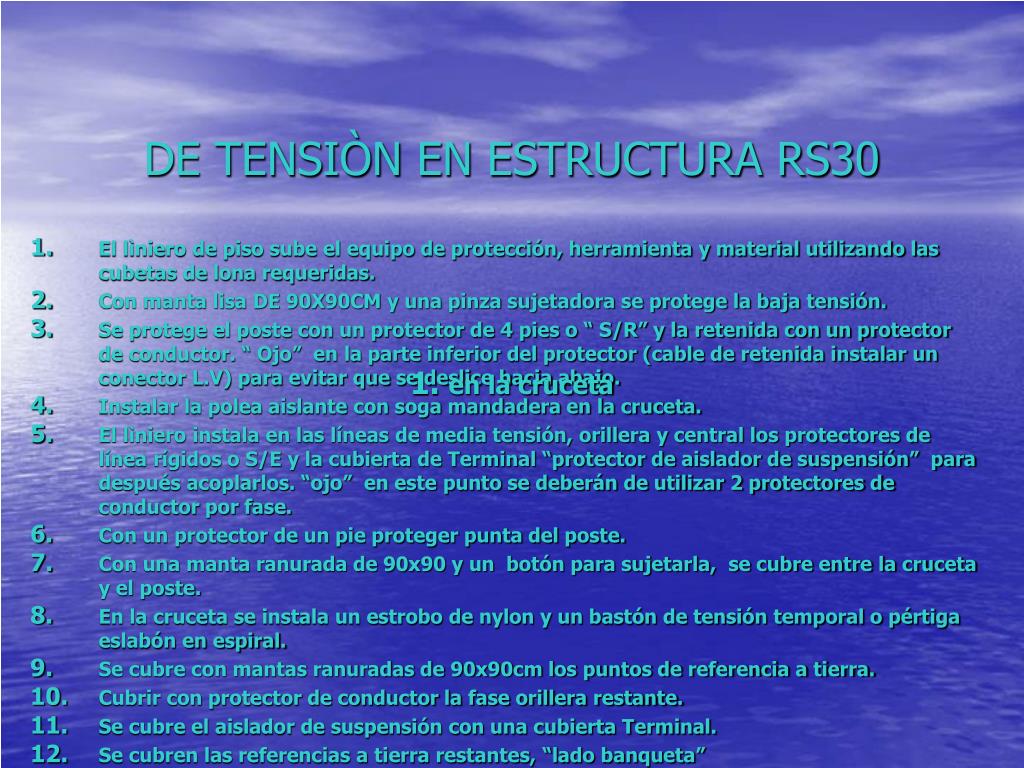

1. DE TENSIÒN EN ESTRUCTURA RS30 • en la cruceta El lìniero de piso sube el equipo de protección, herramienta y material utilizando las cubetas de lona requeridas. Con manta lisa DE 90X90CM y una pinza sujetadora se protege la baja tensión. Se protege el poste con un protector de 4 pies o “ S/R” y la retenida con un protector de conductor. “ Ojo” en la parte inferior del protector (cable de retenida instalar un conector L.V) para evitar que se deslice hacia abajo. Instalar la polea aislante con soga mandadera en la cruceta. El lìniero instala en las líneas de media tensión, orillera y central los protectores de línea rígidos o S/E y la cubierta de Terminal “protector de aislador de suspensión” para después acoplarlos. “ojo” en este punto se deberán de utilizar 2 protectores de conductor por fase. Con un protector de un pie proteger punta del poste. Con una manta ranurada de 90x90 y un botón para sujetarla, se cubre entre la cruceta y el poste. En la cruceta se instala un estrobo de nylon y un bastón de tensión temporal o pértiga eslabón en espiral. Se cubre con mantas ranuradas de 90x90cm los puntos de referencia a tierra. Cubrir con protector de conductor la fase orillera restante. Se cubre el aislador de suspensión con una cubierta Terminal. Se cubren las referencias a tierra restantes, “lado banqueta”

2. DE TENSIÒN EN ESTRUCTURA RS30 • Instalar 2 mantas lisas sobre el protector de conductor lado calle, una servirá para cubrir el aislador cuando se quite el protector del mismo. • Se instala el tensor debajo de las mantas lisas que se colocaron anteriormente. • Instalar el montacargas al bastón de tensión temporal y posteriormente al tensor. • Con el montacargas ya instalado se tensiona línea para quitarle tensión al aislador. • Con una soga corta de polipropileno “30cm aproximadamente” se asegura la línea a la banda del montacargas. • Se retira la chaveta y el perno del aislador, posteriormente se cubre la grapa con manta lisa. • Retirar la chaveta y perno del ojo RE. • Se retira aislador • Se instala el aislador nuevo al ojo RE posteriormente se cubre debidamente el mismo e instalar la grapa recta, el perno y la chaveta y finalmente se cubre la grapa recta y el aislador con mantas lisas. • Se verifica que todo este debidamente cubierto.

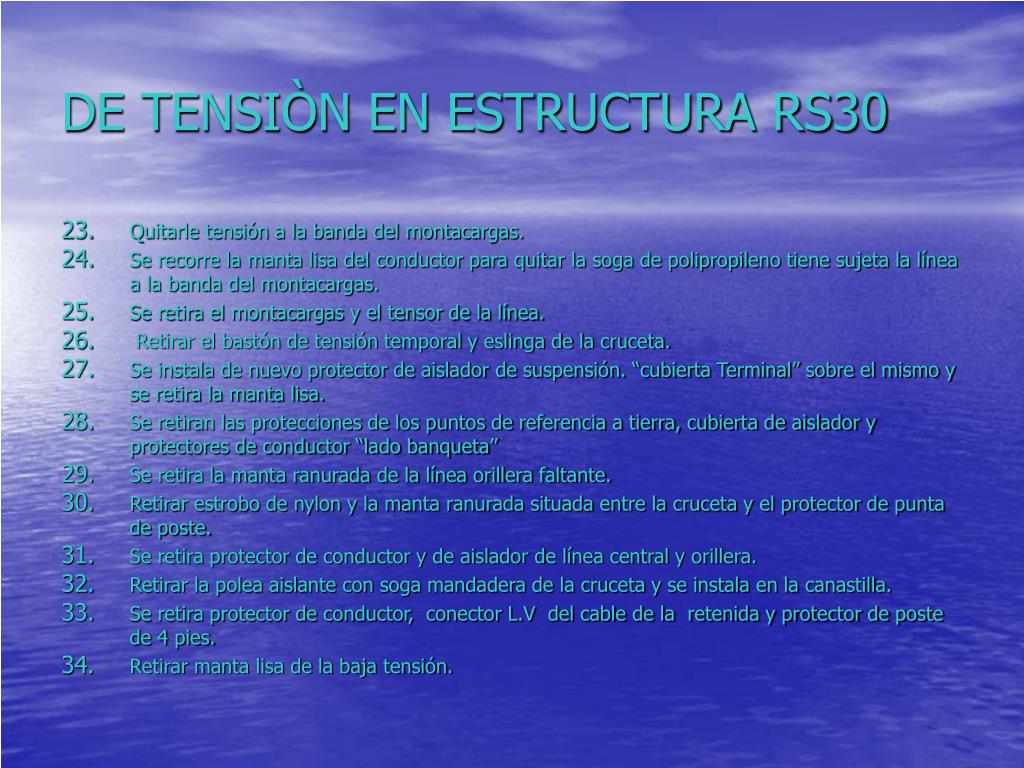

3. DE TENSIÒN EN ESTRUCTURA RS30 • Quitarle tensión a la banda del montacargas. • Se recorre la manta lisa del conductor para quitar la soga de polipropileno tiene sujeta la línea a la banda del montacargas. • Se retira el montacargas y el tensor de la línea. • Retirar el bastón de tensión temporal y eslinga de la cruceta. • Se instala de nuevo protector de aislador de suspensión. “cubierta Terminal” sobre el mismo y se retira la manta lisa. • Se retiran las protecciones de los puntos de referencia a tierra, cubierta de aislador y protectores de conductor “lado banqueta” • Se retira la manta ranurada de la línea orillera faltante. • Retirar estrobo de nylon y la manta ranurada situada entre la cruceta y el protector de punta de poste. • Se retira protector de conductor y de aislador de línea central y orillera. • Retirar la polea aislante con soga mandadera de la cruceta y se instala en la canastilla. • Se retira protector de conductor, conector L.V del cable de la retenida y protector de poste de 4 pies. • Retirar manta lisa de la baja tensión.

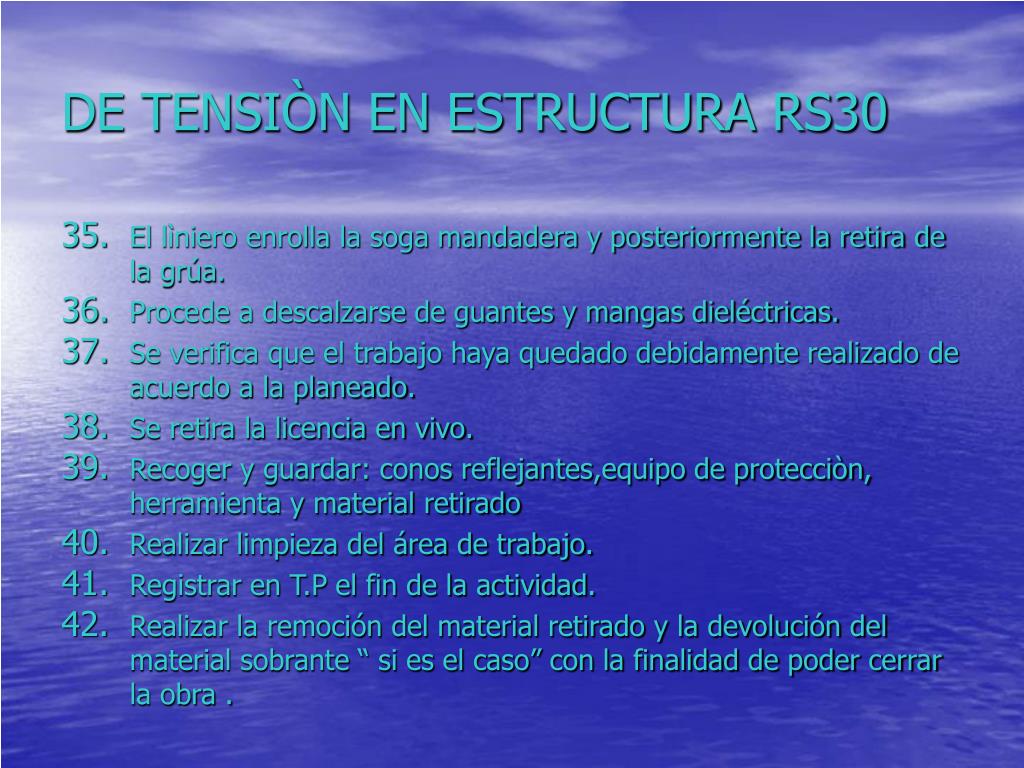

4. DE TENSIÒN EN ESTRUCTURA RS30 • El lìniero enrolla la soga mandadera y posteriormente la retira de la grúa. • Procede a descalzarse de guantes y mangas dieléctricas. • Se verifica que el trabajo haya quedado debidamente realizado de acuerdo a la planeado. • Se retira la licencia en vivo. • Recoger y guardar: conos reflejantes,equipo de protecciòn, herramienta y material retirado • Realizar limpieza del área de trabajo. • Registrar en T.P el fin de la actividad. • Realizar la remoción del material retirado y la devolución del material sobrante “ si es el caso” con la finalidad de poder cerrar la obra .
