  1. Pomorski fakultet u Rijeci Kolegij: Tehnologija prijevoza tekućih tereta Mentor: dr.sc. Igor Rudan Student: Martin Žagar Sustav inertnog plina

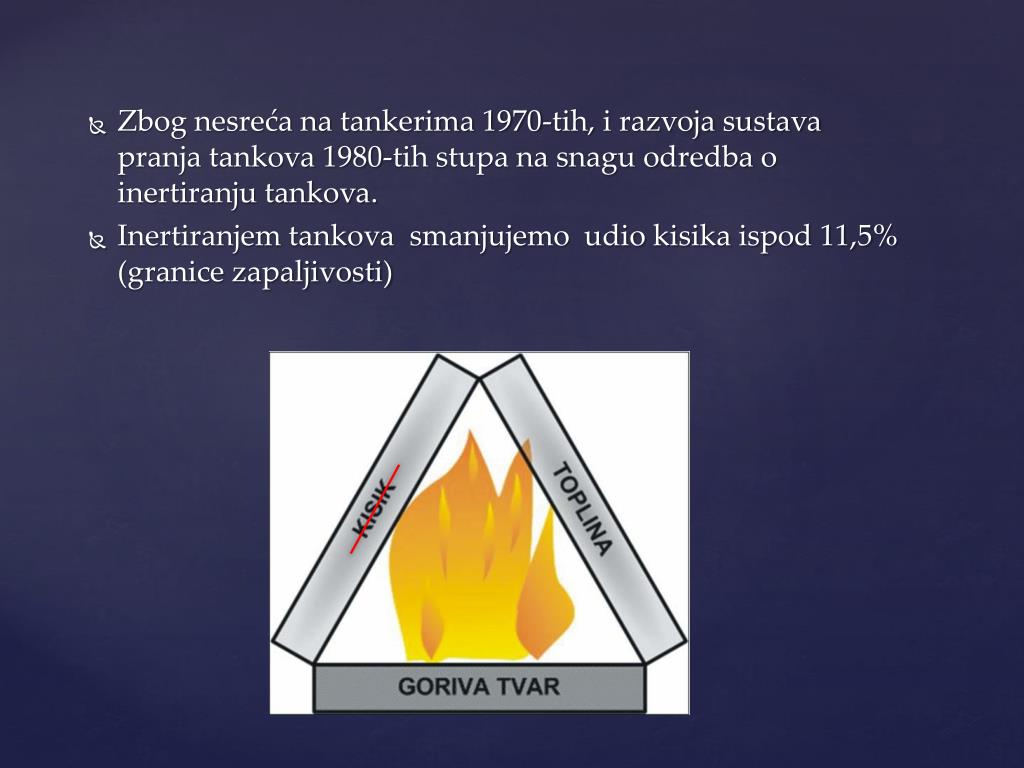

  2. Zbog nesreća na tankerima 1970-tih, i razvoja sustava pranja tankova 1980-tih stupa na snagu odredba o inertiranju tankova. • Inertiranjem tankova smanjujemo udio kisika ispod 11,5% (granice zapaljivosti)

  3. -plin ili mješavina plinova koji sadrži malu količinu kisika koja ne podržava gorenje ugljikohidrata. -plin koji ne sadrži više od 8% kisika Izvori inertnih plinova: -ispušni plinovi iz glavnog motora ili pomoćnih motora -generator inertnog plina -generator čistog dušika -dobava s obale INERTNI PLIN

  4. Generator inertnog plina

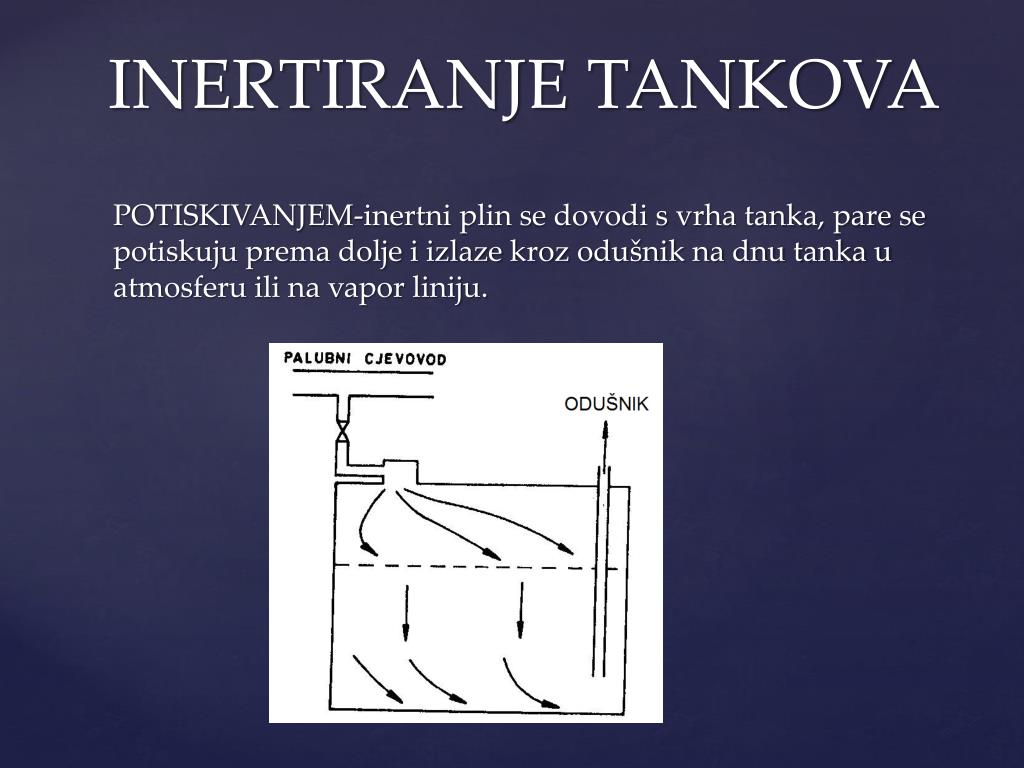

  5. POTISKIVANJEM-inertni plin se dovodi s vrha tanka, pare se potiskuju prema dolje i izlaze kroz odušnik na dnu tanka u atmosferu ili na vapor liniju. INERTIRANJE TANKOVA

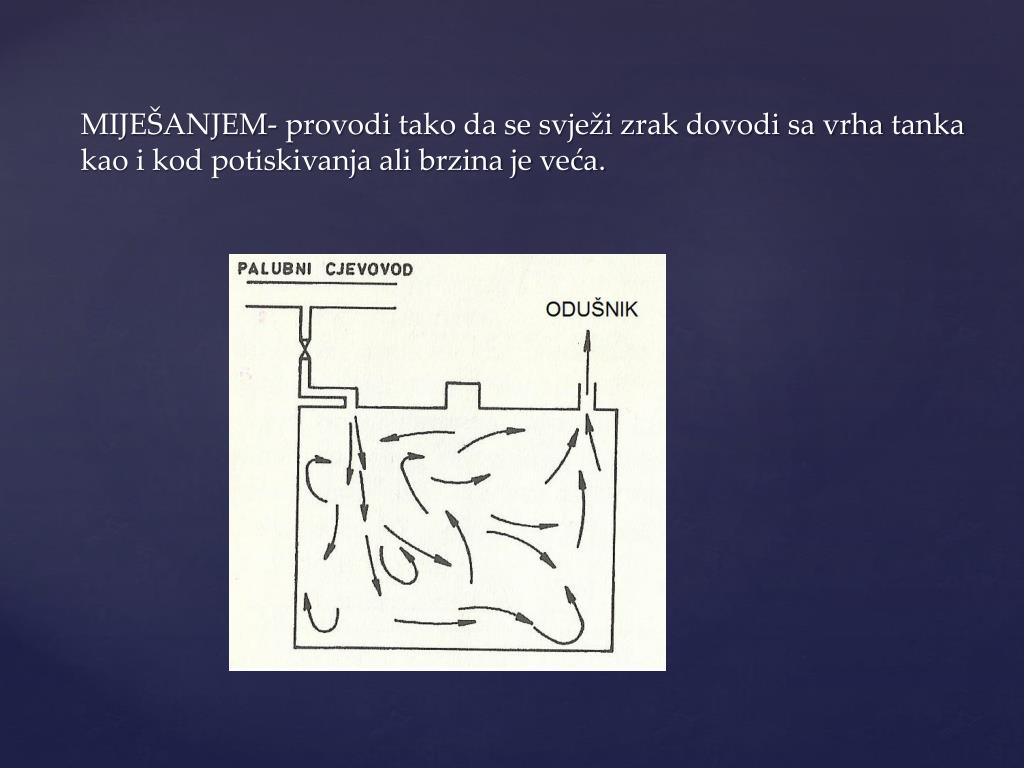

  6. MIJEŠANJEM- provodi tako da se svježi zrak dovodi sa vrha tanka kao i kod potiskivanja ali brzina je veća.

  7. -UKRCAJ TERETA -PRIJEVOZ TERETA -ISKRCAJ TERETA PRIMJENA SUSTAVA U EKPLOATACIJI BRODA

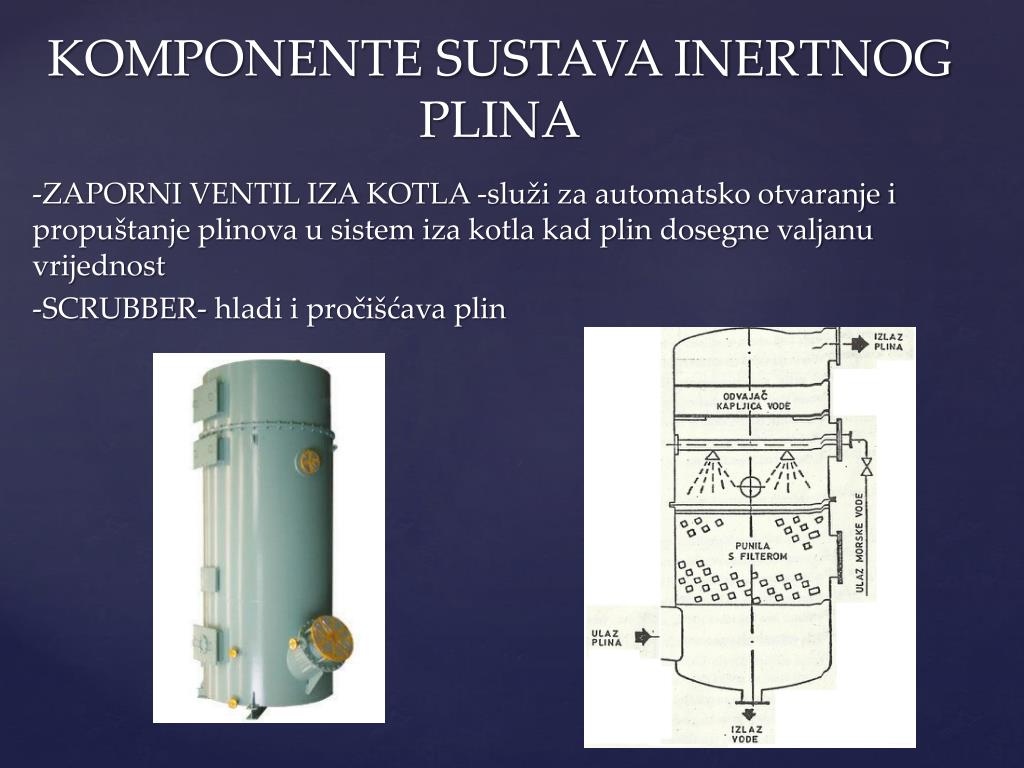

  8. -ZAPORNI VENTIL IZA KOTLA -služi za automatsko otvaranje i propuštanje plinova u sistem iza kotla kad plin dosegne valjanu vrijednost -SCRUBBER- hladi i pročišćava plin KOMPONENTE SUSTAVA INERTNOG PLINA

  9. VENTILATORI - uvijek dva ventilatora 125% maksimalnog kapaciteta rate iskrcaja tereta. • GLAVNI ZAPORNI VENTIL Automatski ventil koji isključuje dovod plina između strojarnice i palube. Reagira na sljedeće parametre: -Povećanje temperature iznad 50 stupnjeva -Povećanje kisika iznad 5% -Pad tlaka u sustavu Zaporni ventil je by-passnim vodom spojen sa atmosferom.

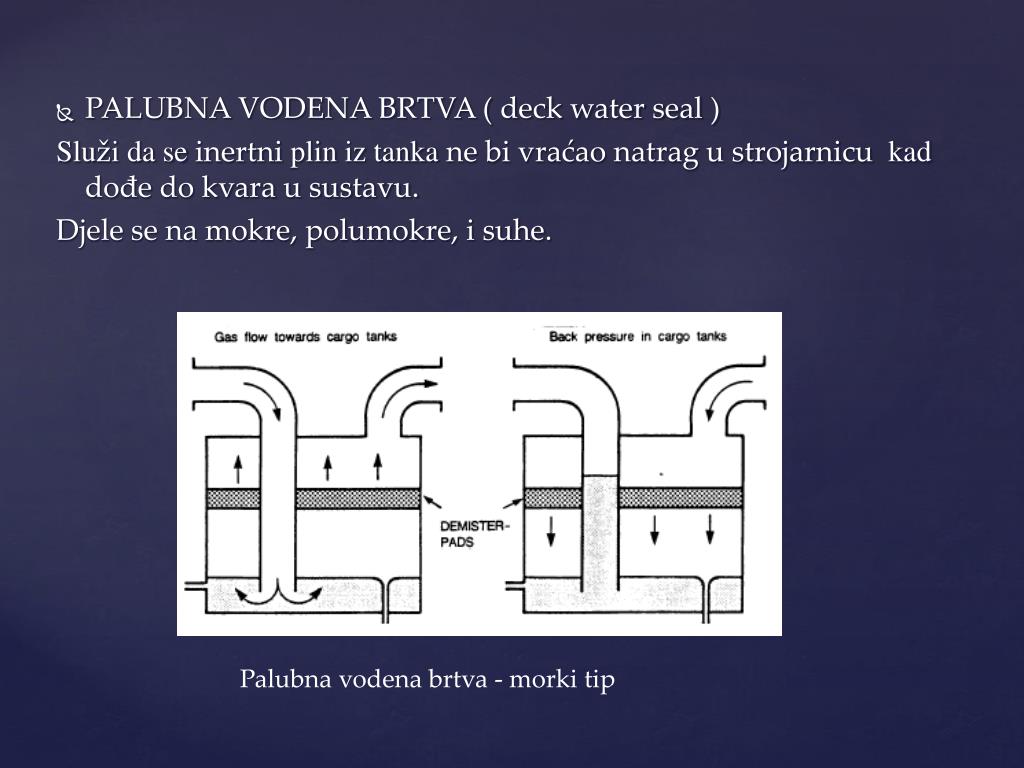

  10. PALUBNA VODENA BRTVA ( deck water seal ) Služi da se inertni pliniz tanka ne bi vraćao natrag u strojarnicu kad dođe do kvara u sustavu. Djele se na mokre, polumokre, i suhe. Palubna vodena brtva - morki tip

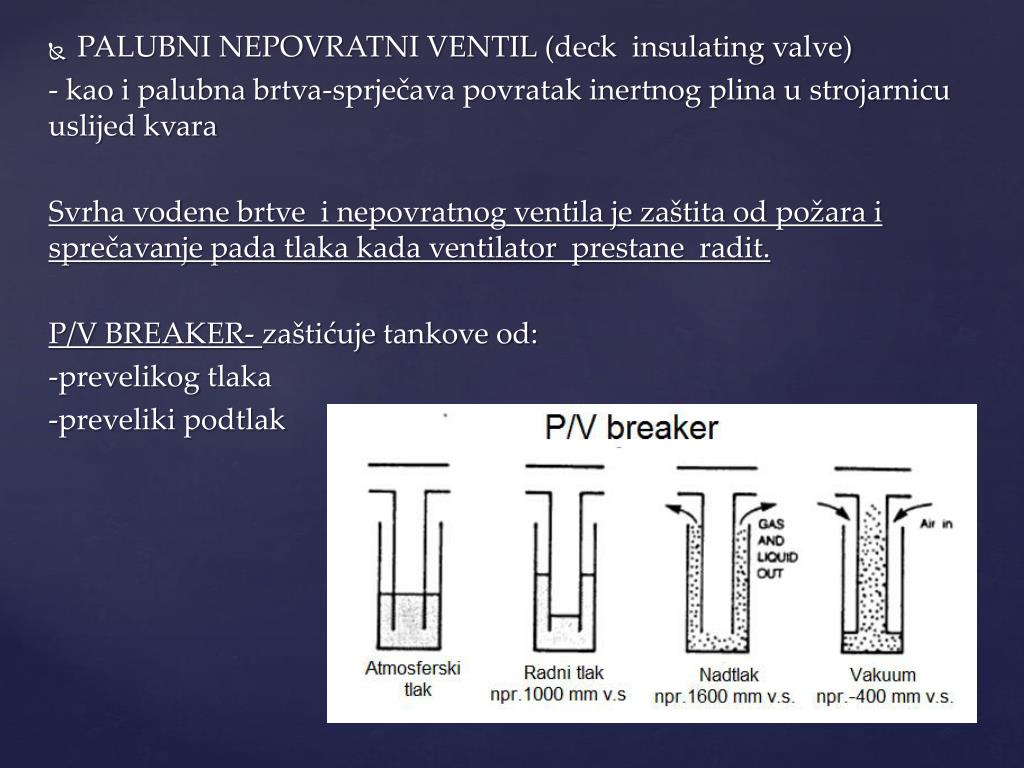

  11. PALUBNI NEPOVRATNI VENTIL (deck insulating valve) - kao i palubna brtva-sprječava povratak inertnog plina u strojarnicu uslijed kvara Svrha vodene brtve i nepovratnog ventila je zaštita od požara i sprečavanje pada tlaka kada ventilator prestane radit. P/V BREAKER- zaštićuje tankove od: -prevelikog tlaka -preveliki podtlak

  12. Hvala na pažnji
