TA 実験 131 大気蛍光望遠鏡キャリブレーションのための小型線形加速器の開発

日本物理学会 2007 年秋季大会＠北海道大学. TA 実験 131 大気蛍光望遠鏡キャリブレーションのための小型線形加速器の開発. 2007 年 9 月 24 日 芝田達伸 池田大輔、池田光男、榎本收志、大沢哲、 柿原和久、佐川宏行、 佐藤政則、設楽哲夫、 杉村高志、福島正己、 福田茂樹、古川和郎、吉田光宏、 他 Telescope Array Collaboration. LINAC を用いたエネルギー較正.

honorato-pearson
Download Presentation

TA 実験 131 大気蛍光望遠鏡キャリブレーションのための小型線形加速器の開発

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

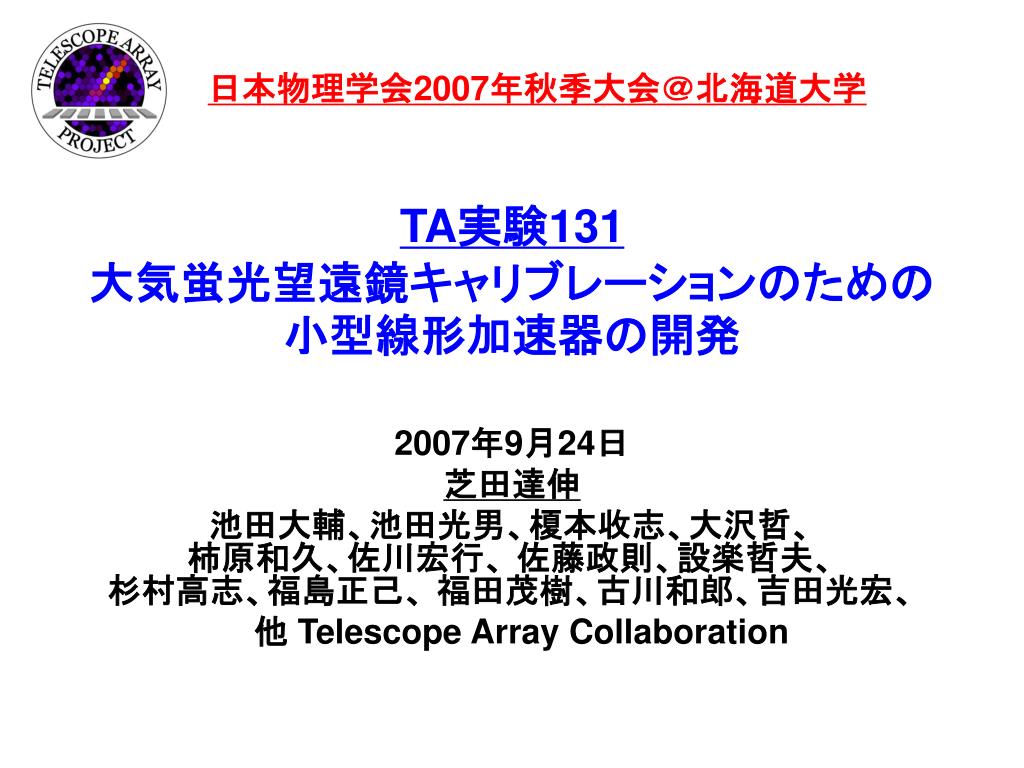

  1. 日本物理学会2007年秋季大会＠北海道大学 TA実験131大気蛍光望遠鏡キャリブレーションのための小型線形加速器の開発 2007年9月24日 芝田達伸 池田大輔、池田光男、榎本收志、大沢哲、 柿原和久、佐川宏行、 佐藤政則、設楽哲夫、 杉村高志、福島正己、 福田茂樹、古川和郎、吉田光宏、 他 Telescope Array Collaboration

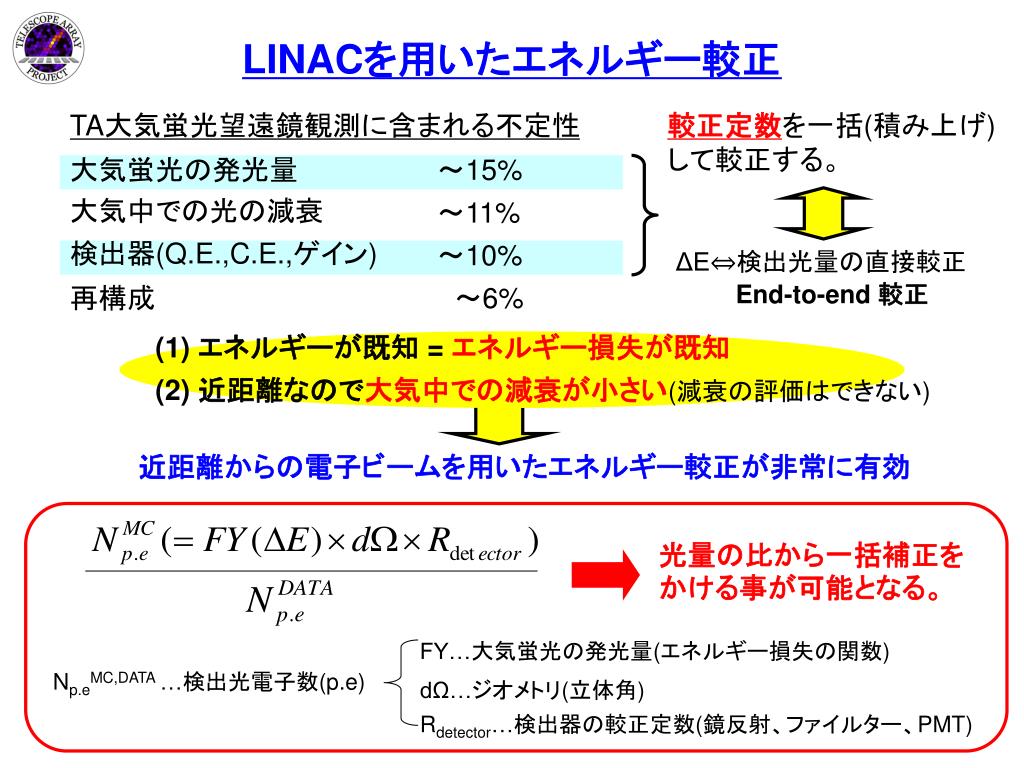

  2. LINACを用いたエネルギー較正 TA大気蛍光望遠鏡観測に含まれる不定性 較正定数を一括(積み上げ)して較正する。 大気蛍光の発光量 ～15% 大気中での光の減衰 ～11% 検出器(Q.E.,C.E.,ゲイン) ～10% ΔE⇔検出光量の直接較正 End-to-end 較正 再構成 ～6% (1) エネルギーが既知 =エネルギー損失が既知 (2) 近距離なので大気中での減衰が小さい(減衰の評価はできない) 近距離からの電子ビームを用いたエネルギー較正が非常に有効 光量の比から一括補正をかける事が可能となる。 FY…大気蛍光の発光量(エネルギー損失の関数) Np.eMC,DATA …検出光電子数(p.e) dΩ…ジオメトリ(立体角) Rdetector…検出器の較正定数(鏡反射、ファイルター、PMT)

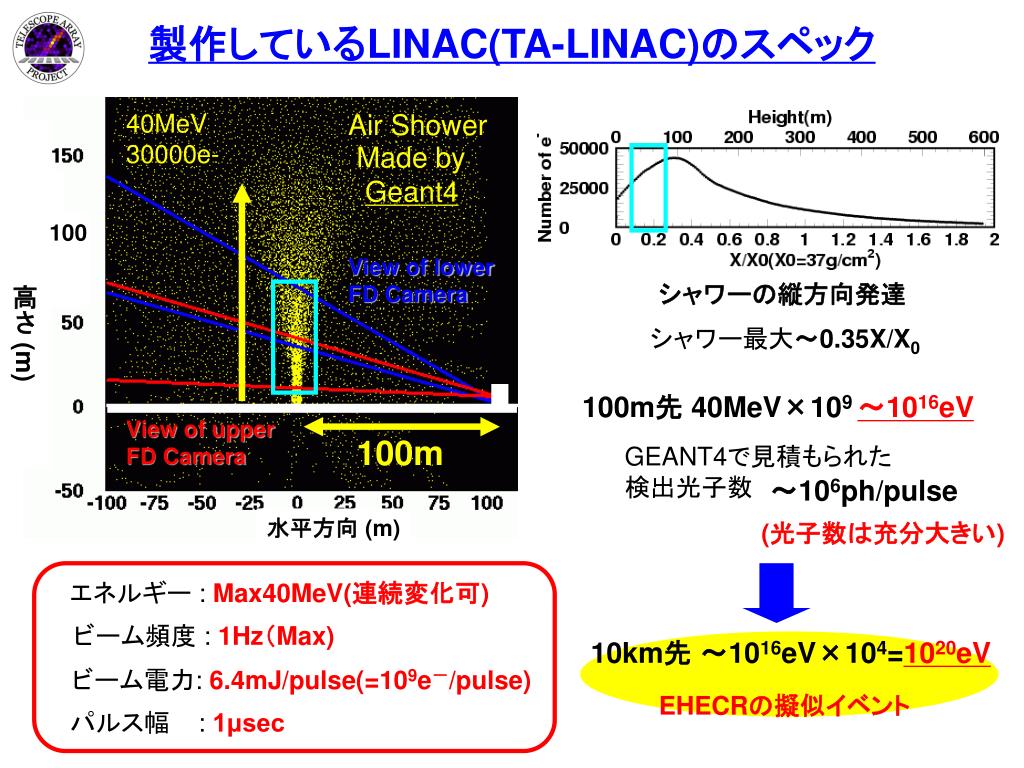

  3. 製作しているLINAC(TA-LINAC)のスペック 40MeV 30000e- Air Shower 　　　　 高さ (m) Made by Geant4 100 View of lower FD Camera シャワーの縦方向発達 シャワー最大～0.35X/X0 100m先 40MeV×109 ～1016eV View of upper FD Camera 100m GEANT4で見積もられた検出光子数 ～106ph/pulse 水平方向 (m) (光子数は充分大きい) エネルギー : Max40MeV(連続変化可) ビーム頻度 : 1Hz（Max) 10km先 ～1016eV×104=1020eV ビーム電力: 6.4mJ/pulse(=109e－/pulse) EHECRの擬似イベント パルス幅 : 1μsec

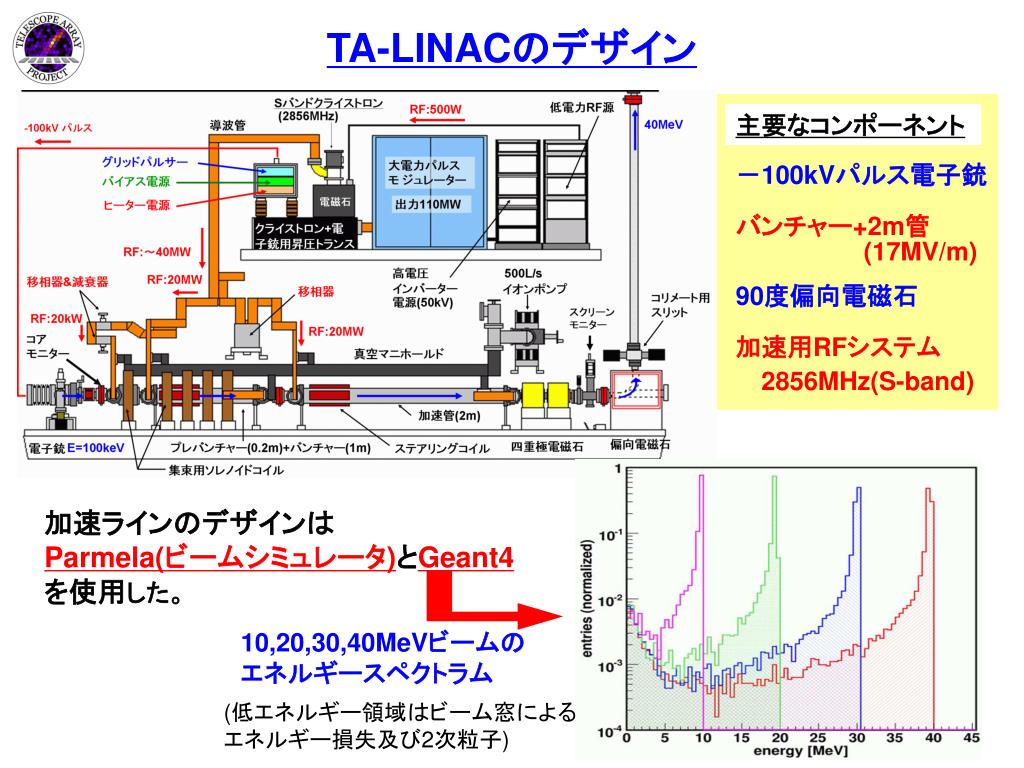

  4. TA-LINACのデザイン 主要なコンポーネント －100kVパルス電子銃 バンチャー+2m管 (17MV/m) 90度偏向電磁石 加速用RFシステム 2856MHz(S-band) 加速ラインのデザインは Parmela(ビームシミュレータ)とGeant4を使用した。 10,20,30,40MeVビームのエネルギースペクトラム (低エネルギー領域はビーム窓によるエネルギー損失及び2次粒子)

  5. TA-LINACの設置 ビーム射出予定地点 TA-LINACは40、20フィートコンテナに収納 FDより100mの距離 必要な電力50～60kW(発電機から供給) (2.6度の傾斜) 40フィートコンテナ(12m×2.5m×2.8m) 加速器本体(ビームライン+RFシステム) 総重量16トン(コンテナ込で20トン) 20フィートコンテナ(6m×2.5m×2.5m) 冷却ユニット(冷却能力20kW) (注)コンテナは合成です

  6. TA-LINACの構築状況(ビームライン上) 導波管 電子銃 真空引き用ダクト 加速管 四重極電磁石 偏向電磁石 構築状況 期間：2007年1月～現在 カレントモニター類 －100kV電子銃 導波管+加速管 構築済 構築中 構築中 単体試験中 ファラデーカップ：製作済 導波管の一部 + ビームライン下流部 コアモニター：較正中 電子ビーム試験9月末(来週)

  7. TA-LINACの構築状況(RFシステム) RF試験2007年5月～6月 クライストロン 高周波システムとスペック 大電力パルスモジュレータ(日本高周波製) 出力電力 = 100MW クライストロン(三菱電機製PV-3030) 周波数 = 2856MHz 入力高周波電力 ～ 220W 入力高圧パルス～ 100MW 大電力パルスモジュレータ 出力電力 = 40MW(Max) 入力電圧特性 入力RF(=220W) 40 入力電圧(=300kV) 2.5μsec 30 出力電力(MW) 10 出力RF(=40MW) 210 310 入力電圧(kV) 観測パルス波形(40MW出力時)

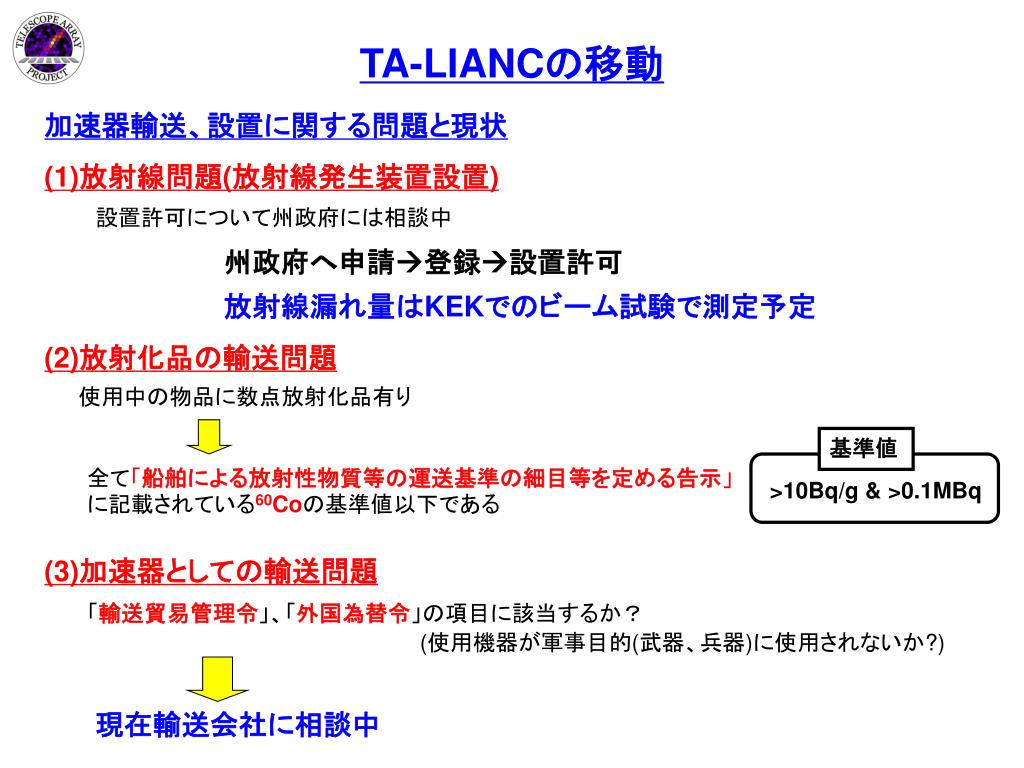

  8. TA-LIANCの移動 加速器輸送、設置に関する問題と現状 (1)放射線問題(放射線発生装置設置) 設置許可について州政府には相談中 州政府へ申請登録設置許可 放射線漏れ量はKEKでのビーム試験で測定予定 (2)放射化品の輸送問題 使用中の物品に数点放射化品有り 基準値 全て「船舶による放射性物質等の運送基準の細目等を定める告示」に記載されている60Coの基準値以下である >10Bq/g & >0.1MBq (3)加速器としての輸送問題 「輸送貿易管理令」、「外国為替令」の項目に該当するか？ (使用機器が軍事目的(武器、兵器)に使用されないか?) 現在輸送会社に相談中

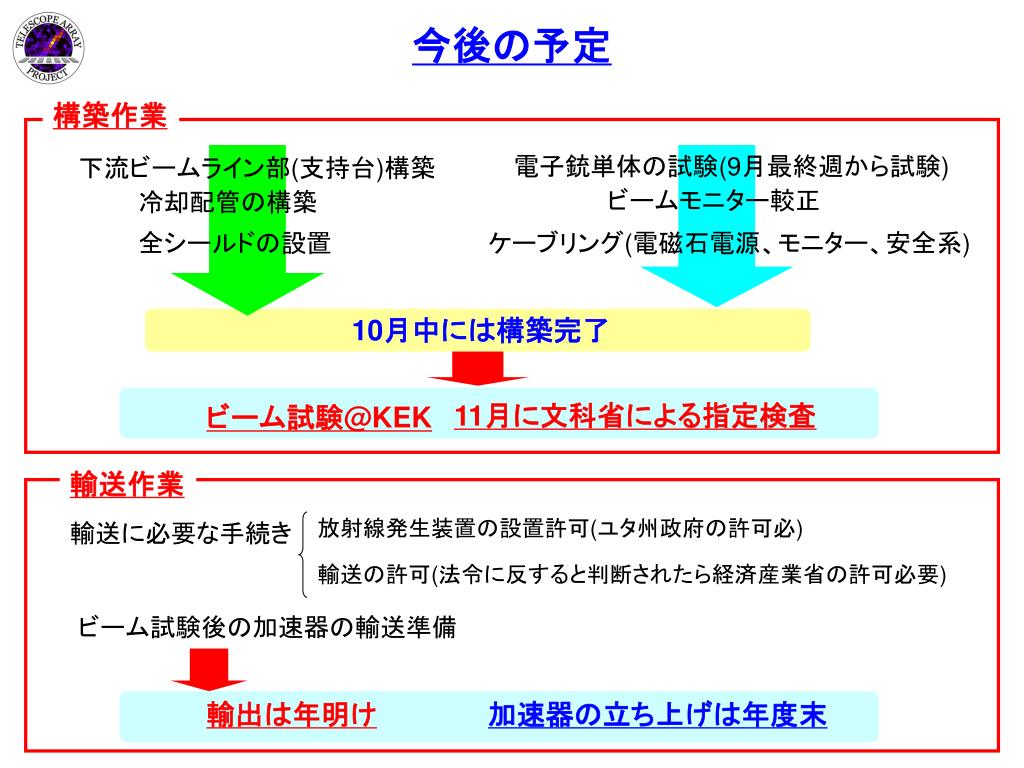

  9. 今後の予定 構築作業 電子銃単体の試験(9月最終週から試験) 下流ビームライン部(支持台)構築 ビームモニター較正 冷却配管の構築 全シールドの設置 ケーブリング(電磁石電源、モニター、安全系) 10月中には構築完了 11月に文科省による指定検査 ビーム試験@KEK 輸送作業 放射線発生装置の設置許可(ユタ州政府の許可必) 輸送に必要な手続き 輸送の許可(法令に反すると判断されたら経済産業省の許可必要) ビーム試験後の加速器の輸送準備 輸出は年明け 加速器の立ち上げは年度末

  10. まとめ 目的 ・ 全ての較正定数を一括(積み上げ)して較正する = End-to-End ・ 光量の比から一括補正をかける事が可能 スペックと構築状況 エネルギー Max40MeVの繰り返し1Hz(6.4mJ/pulse)、パルス幅1μsec 現在構築中 ビームライン+導波管 ：ほぼ構築済(現在真空引き中) RFシステム ：構築済(試験済) これからの予定 残りのビームラインの構築+電子銃試験 10月中に完了 構築作業 電流モニターの較正 ～11月試験運転 冷却配管の構築+ケーブリング+シールディング 輸送許可の手続き+設置許可の手続き 輸送作業 今年度中 輸送+設置

  11. Backup Slide

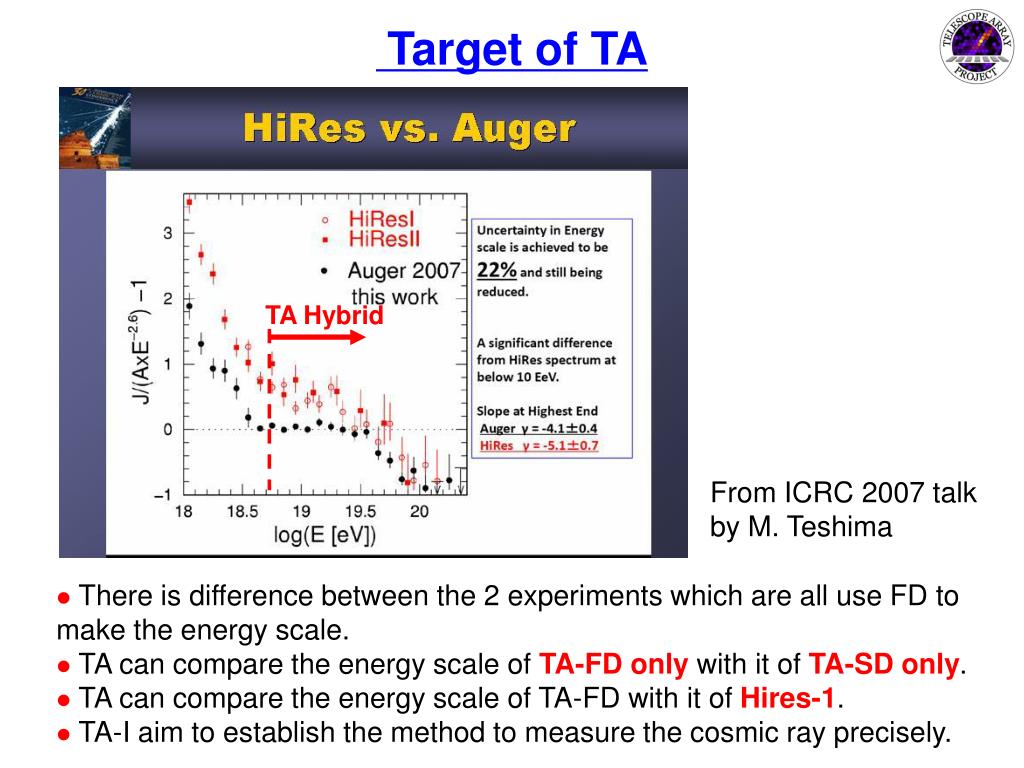

  12. Target of TA TA Hybrid From ICRC 2007 talk by M. Teshima • There is difference between the 2 experiments which are all use FD to make the energy scale. • TA can compare the energy scale of TA-FD only with it of TA-SD only. • TA can compare the energy scale of TA-FD with it of Hires-1. • TA-I aim to establish the method to measure the cosmic ray precisely.

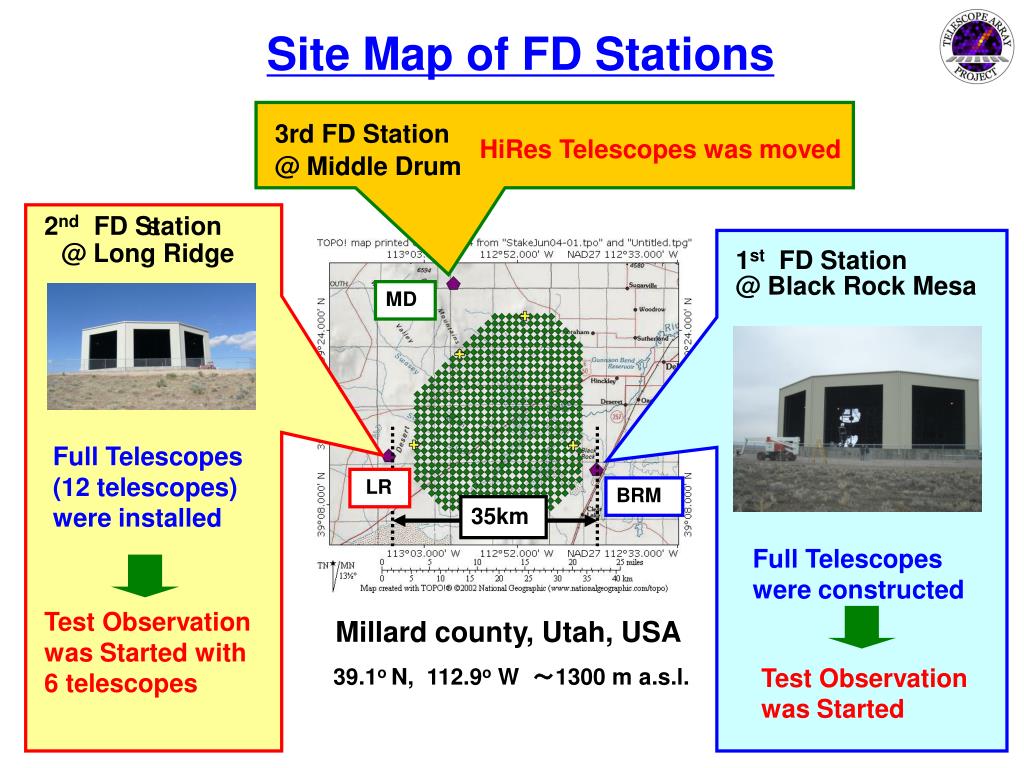

  13. Site Map of FD Stations 3rd FD Station HiRes Telescopes was moved @ Middle Drum s 2nd FD Station @ Long Ridge 1st FD Station @ Black Rock Mesa MD Full Telescopes (12 telescopes) were installed LR BRM 35km Full Telescopes were constructed Test Observation was Started with 6 telescopes Millard county, Utah, USA Test Observation was Started 39.1o N, 112.9o W ～1300 m a.s.l.

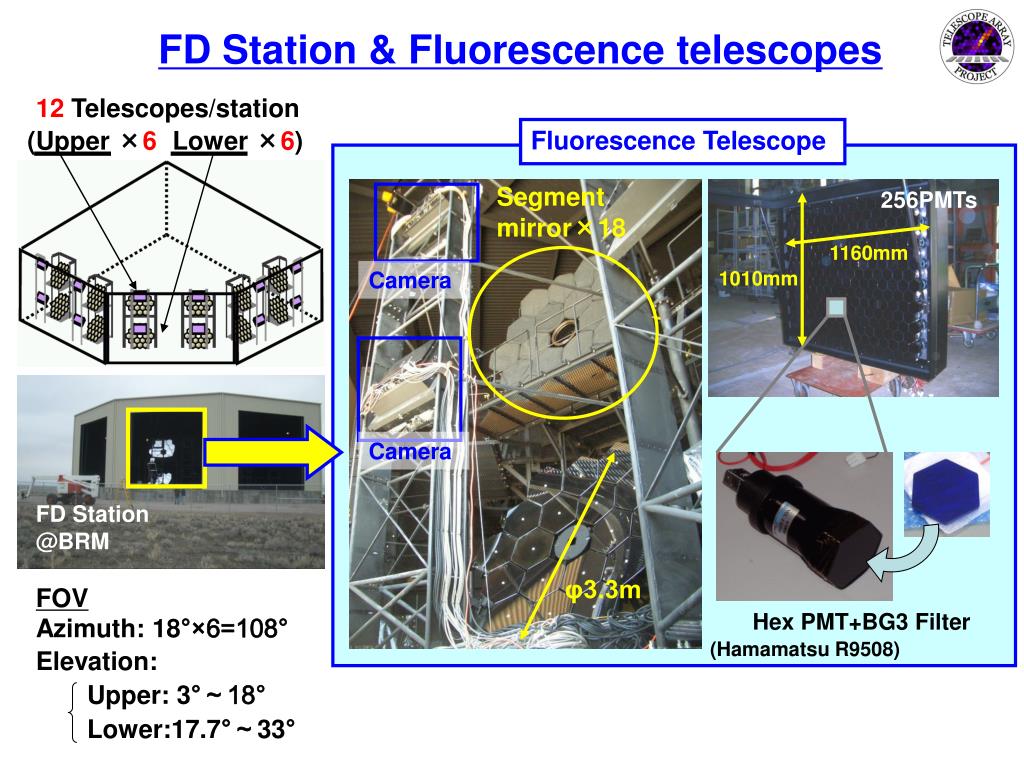

  14. FD Station & Fluorescence telescopes 12 Telescopes/station (Upper ×6 Lower ×6) Fluorescence Telescope Segment mirror×18 256PMTs 1160mm Camera 1010mm Camera FD Station @BRM φ3.3m FOV Hex PMT+BG3 Filter Azimuth: 18°×6=108° (Hamamatsu R9508) Elevation: Upper: 3°～18° Lower:17.7°～33°

  15. FD Electronics Signal Digitizer and Finder (SDF) Patch Panel Pre-amp 16/camera 1st level trigger (signal-finding process) Recorded waveform: 51.2 ms PMT Dynamic Range: 8k p.e./100 ns Camera VME PC Track Finder (TF) 1/camera VME Run Control PC 2nd level trigger track-find process Partial track on border 5.4 ms for track-finding process Data Storage Central Trigger Distributor (CTD) 1/station VME Inter-mirror trigger, External trigger Distribute Final Trigger to all the telescopes Slow Control PC Total triggering process time: 9.8 ms CTD PC GPS, System clock, Reset/Interrupt HV PS: individual HV WEB PC HV PC LAN Internet

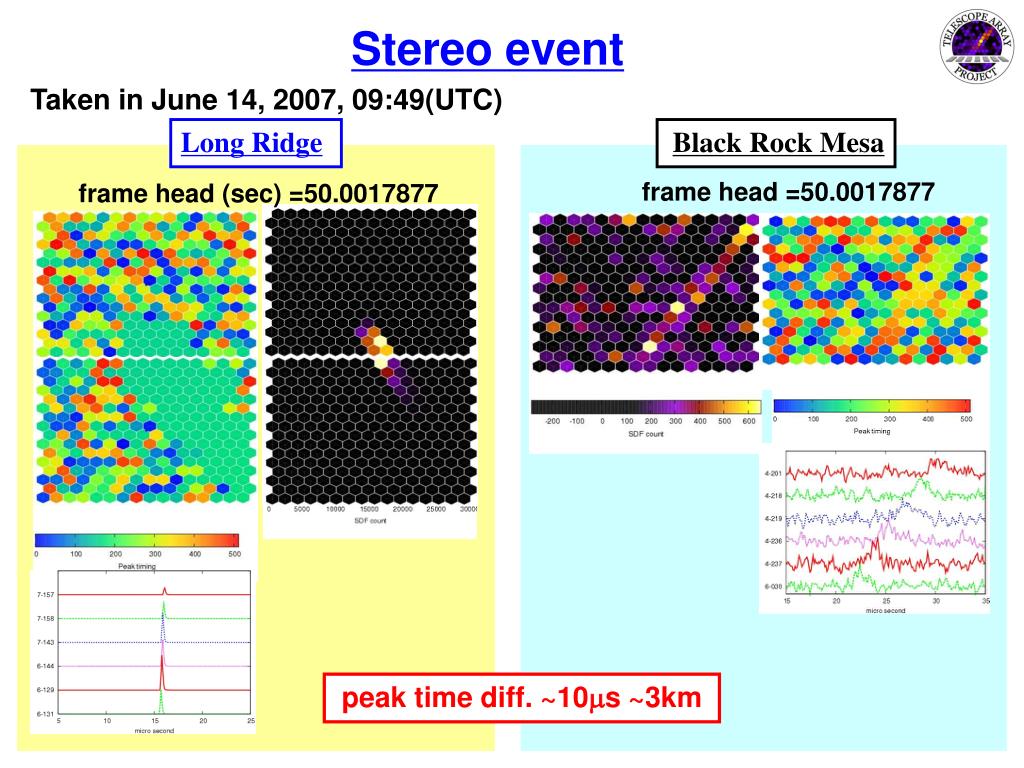

  16. Stereo event Taken in June 14, 2007, 09:49(UTC) Long Ridge Black Rock Mesa frame head =50.0017877 frame head (sec) =50.0017877 peak time diff. ~10ms ~3km

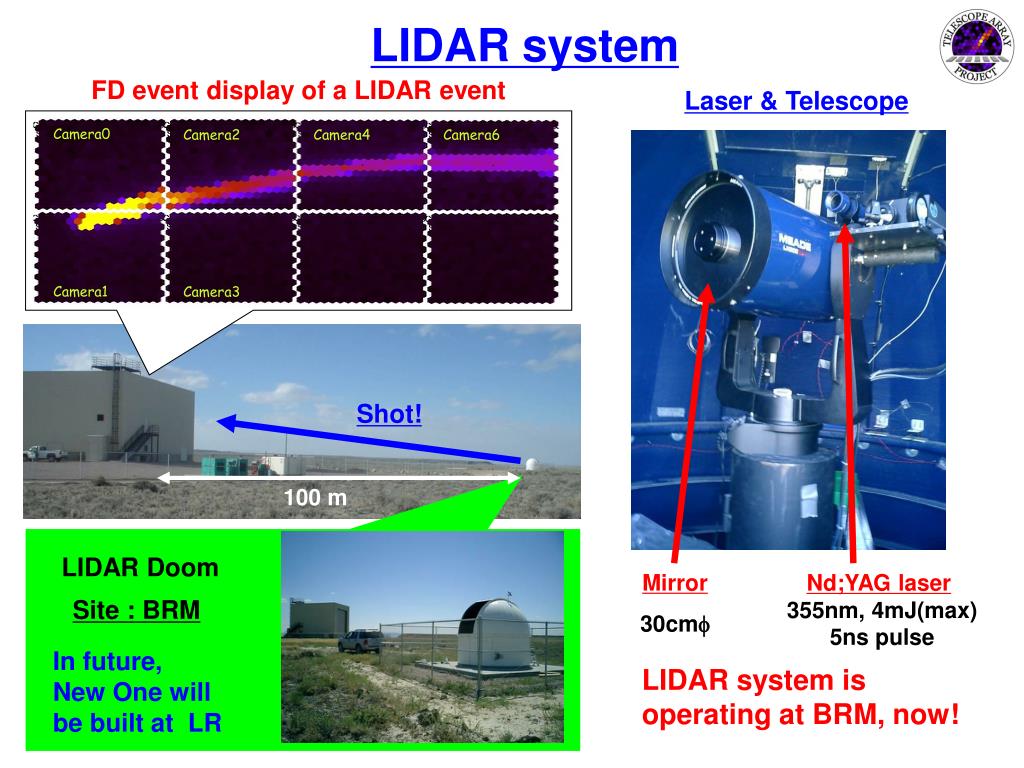

  17. Camera0 Camera2 Camera4 Camera6 Camera1 Camera3 LIDAR system FD event display of a LIDAR event Laser & Telescope Shot! 100 m LIDAR Doom Mirror 30cmf Nd;YAG laser 355nm, 4mJ(max) 5ns pulse Site : BRM In future, New One will be built at LR LIDAR system is operating at BRM, now!

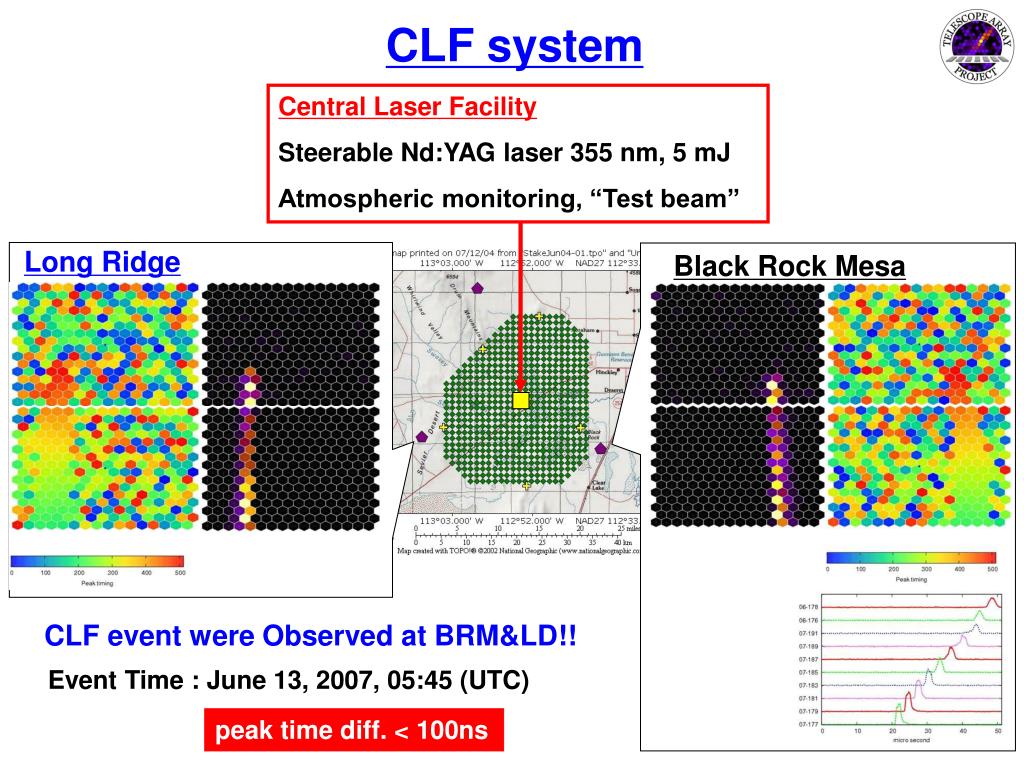

  18. CLF system Central Laser Facility Steerable Nd:YAG laser 355 nm, 5 mJ Atmospheric monitoring, “Test beam” Long Ridge Black Rock Mesa CLF event were Observed at BRM&LD!! Event Time : June 13, 2007, 05:45 (UTC) peak time diff. < 100ns

  19. Linear Accelerator

  20. LINAC製作 TA-LINACはKEKとの共同研究としてKEKで製作 TA-LINACの製作場所 KEKの電子陽電子入射器棟 KEKの共同研究者 池田光男、榎本收志、大沢哲、柿原和久、佐藤政則、設楽哲夫、杉村高志、福田茂樹、古川和郎、吉田光宏 設計+製作におけるサポート

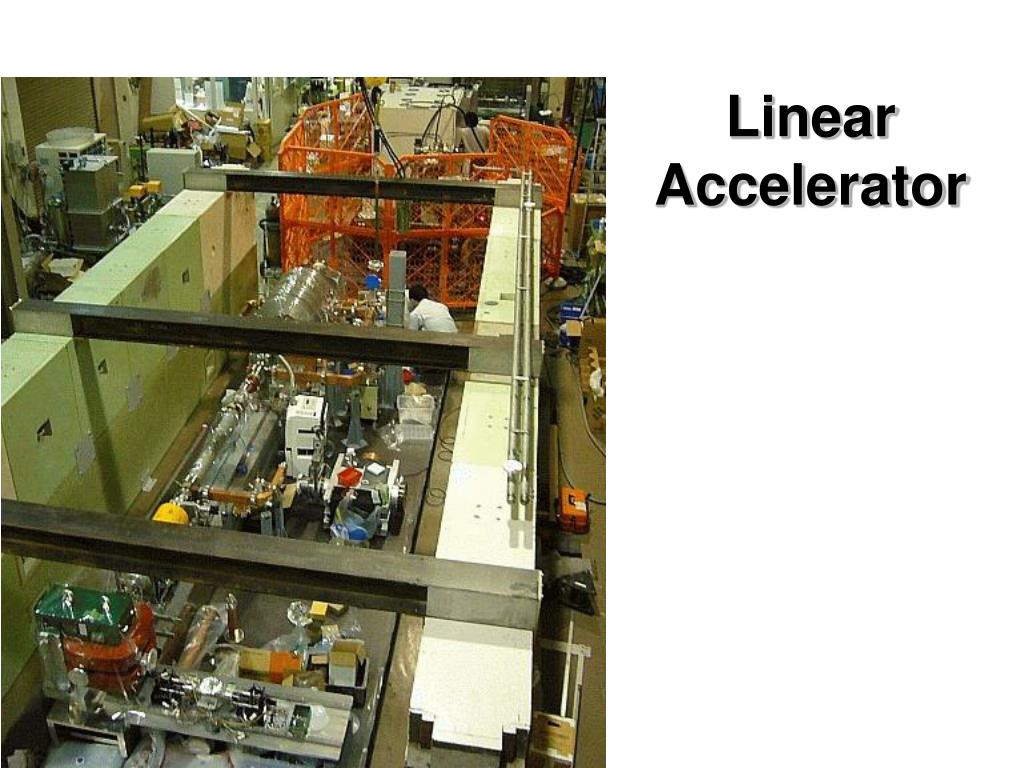

  21. Development of LINAC LINAC( call as “TA-LINAC” ) is developing @KEK in Tukuba Japan KEK( High Energy Accelerator Research and Organization ) Electron-Positron Injector Belle detector Working area for TA-LINAC Taken in last summer

  22. Design of TA-LINAC cont’d Detector Simulation with Geant4 Event display of Detected Photons FD station Energy = 40MeV Linac beam can be observed with 2 telescopes ～2×105 ph/pulse Injection Position ( 100m distance ) ～106ph/pulse (Enough Large)

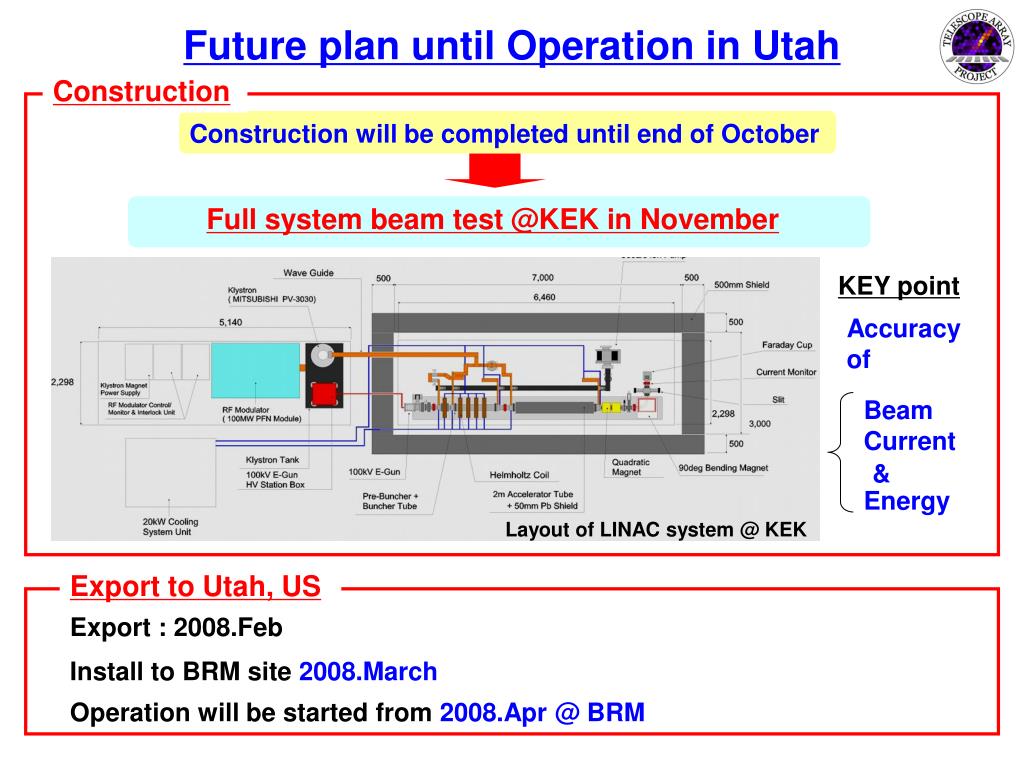

  23. Future plan until Operation in Utah Construction Construction will be completed until end of October Full system beam test @KEK in November KEY point Accuracy of Beam Current & Energy Layout of LINAC system @ KEK Export to Utah, US Export : 2008.Feb Install to BRM site 2008.March Operation will be started from 2008.Apr @ BRM

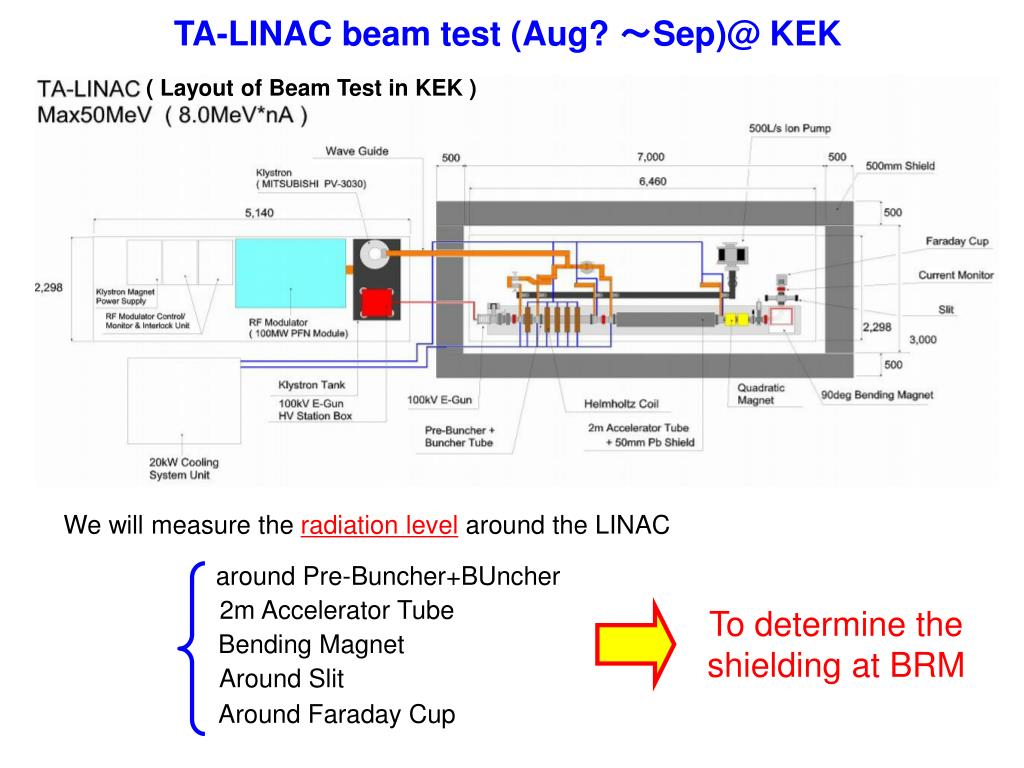

  24. TA-LINAC beam test (Aug? ～Sep)@ KEK ( Layout of Beam Test in KEK ) We will measure the radiation level around the LINAC around Pre-Buncher+BUncher 2m Accelerator Tube To determine the shielding at BRM Bending Magnet Around Slit Around Faraday Cup

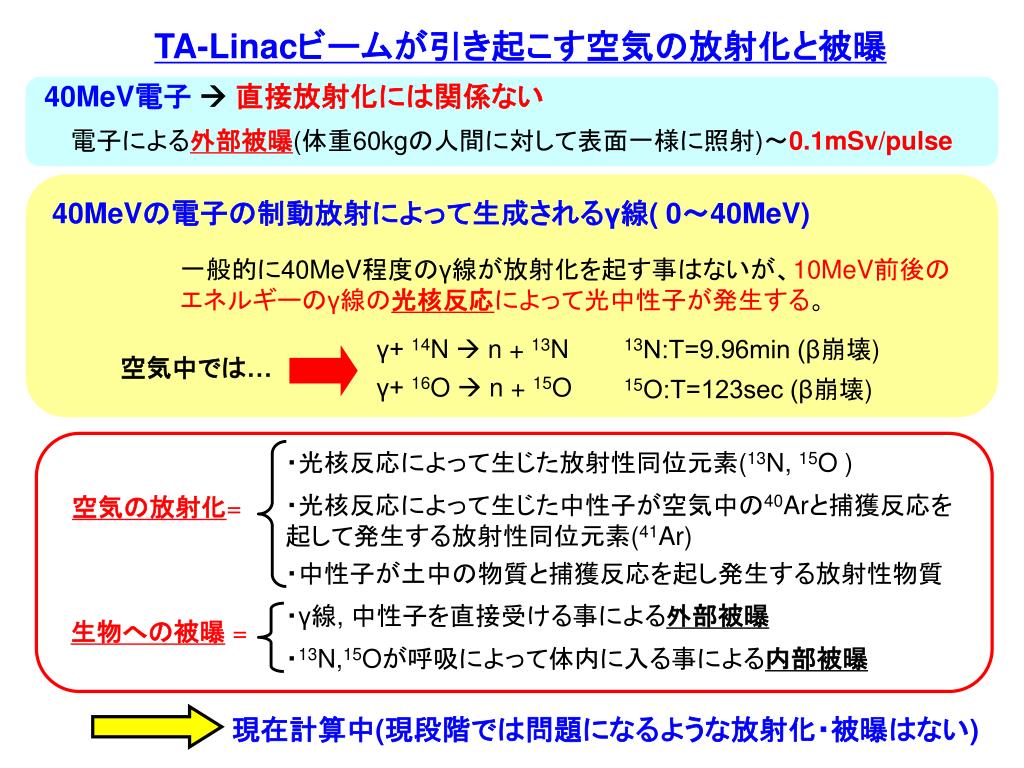

  25. TA-Linacビームが引き起こす空気の放射化と被曝TA-Linacビームが引き起こす空気の放射化と被曝 電子による外部被曝(体重60kgの人間に対して表面一様に照射)～0.1mSv/pulse 40MeV電子 直接放射化には関係ない 40MeVの電子の制動放射によって生成されるγ線( 0～40MeV) 一般的に40MeV程度のγ線が放射化を起す事はないが、10MeV前後のエネルギーのγ線の光核反応によって光中性子が発生する。 γ+ 14N  n + 13N 13N:T=9.96min (β崩壊) 空気中では… γ+ 16O  n + 15O 15O:T=123sec (β崩壊) ・光核反応によって生じた放射性同位元素(13N, 15O ) ・光核反応によって生じた中性子が空気中の40Arと捕獲反応を 起して発生する放射性同位元素(41Ar) 空気の放射化= ・中性子が土中の物質と捕獲反応を起し発生する放射性物質 ・γ線, 中性子を直接受ける事による外部被曝 生物への被曝= ・13N,15Oが呼吸によって体内に入る事による内部被曝 現在計算中(現段階では問題になるような放射化・被曝はない)

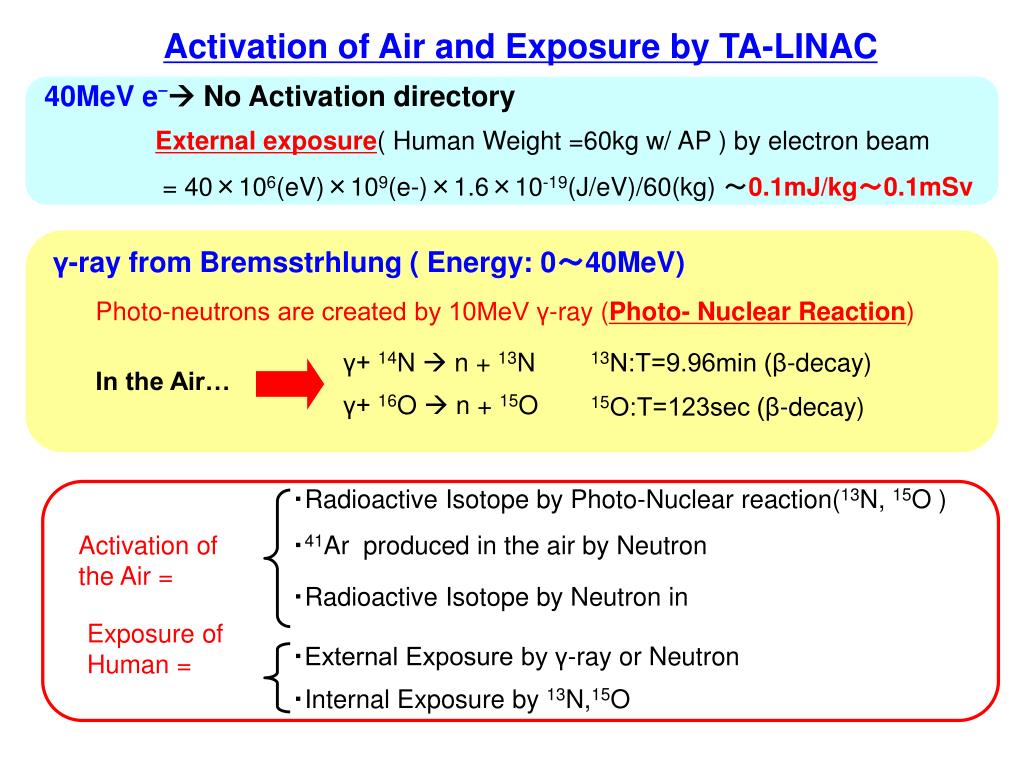

  26. Activation of Air and Exposure by TA-LINAC External exposure( Human Weight =60kg w/ AP ) by electron beam = 40×106(eV)×109(e-)×1.6×10-19(J/eV)/60(kg) ～0.1mJ/kg～0.1mSv 40MeV e- No Activation directory γ-ray from Bremsstrhlung ( Energy: 0～40MeV) Photo-neutrons are created by 10MeV γ-ray (Photo- Nuclear Reaction) γ+ 14N  n + 13N 13N:T=9.96min (β-decay) In the Air… γ+ 16O  n + 15O 15O:T=123sec (β-decay) ・Radioactive Isotope by Photo-Nuclear reaction(13N, 15O ) Activation of the Air = ・41Ar produced in the air by Neutron ・Radioactive Isotope by Neutron in Exposure of Human= ・External Exposure by γ-ray or Neutron ・Internal Exposure by 13N,15O

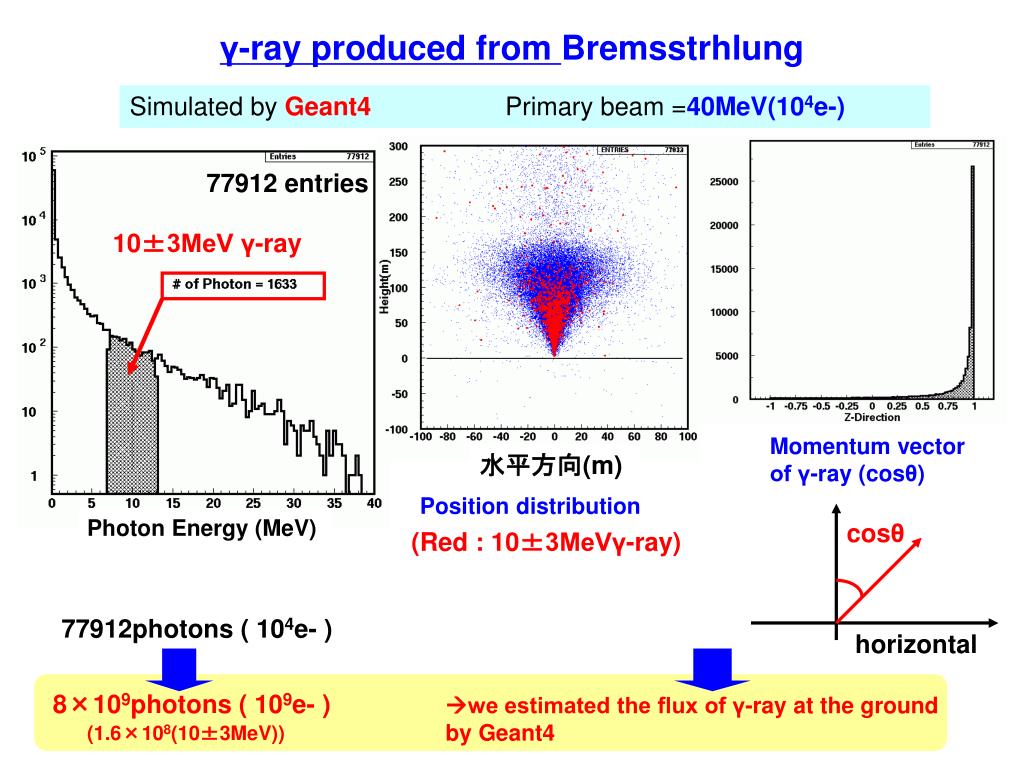

  27. γ-ray produced from Bremsstrhlung Simulated by Geant4 Primary beam =40MeV(104e-) 77912 entries 10±3MeV γ-ray Momentum vector of γ-ray (cosθ) 水平方向(m) Position distribution Photon Energy (MeV) cosθ (Red : 10±3MeVγ-ray) 77912photons ( 104e- ) horizontal 8×109photons ( 109e- ) we estimated the flux of γ-ray at the ground by Geant4 (1.6×108(10±3MeV))

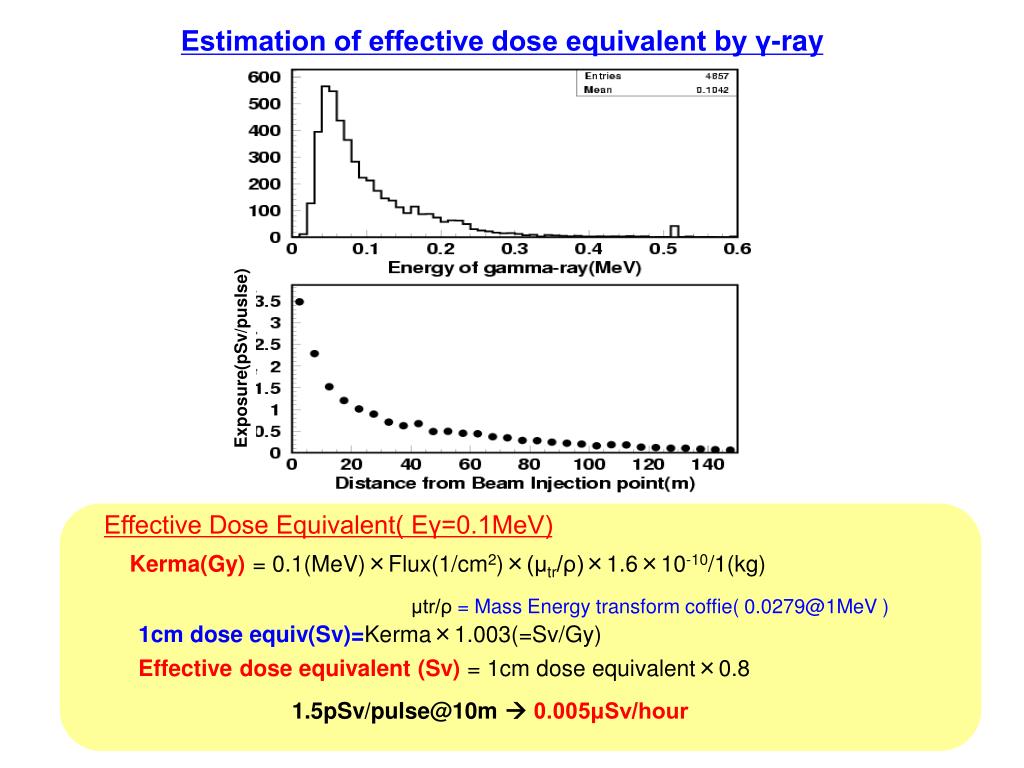

  28. Estimation of effective dose equivalent by γ-ray Exposure(pSv/puslse) Effective Dose Equivalent( Eγ=0.1MeV) Kerma(Gy)=0.1(MeV)×Flux(1/cm2)×(μtr/ρ)×1.6×10-10/1(kg) μtr/ρ = Mass Energy transform coffie( 0.0279@1MeV ) 1cm dose equiv(Sv)=Kerma×1.003(=Sv/Gy) Effective dose equivalent (Sv) = 1cm dose equivalent×0.8 1.5pSv/pulse@10m  0.005μSv/hour

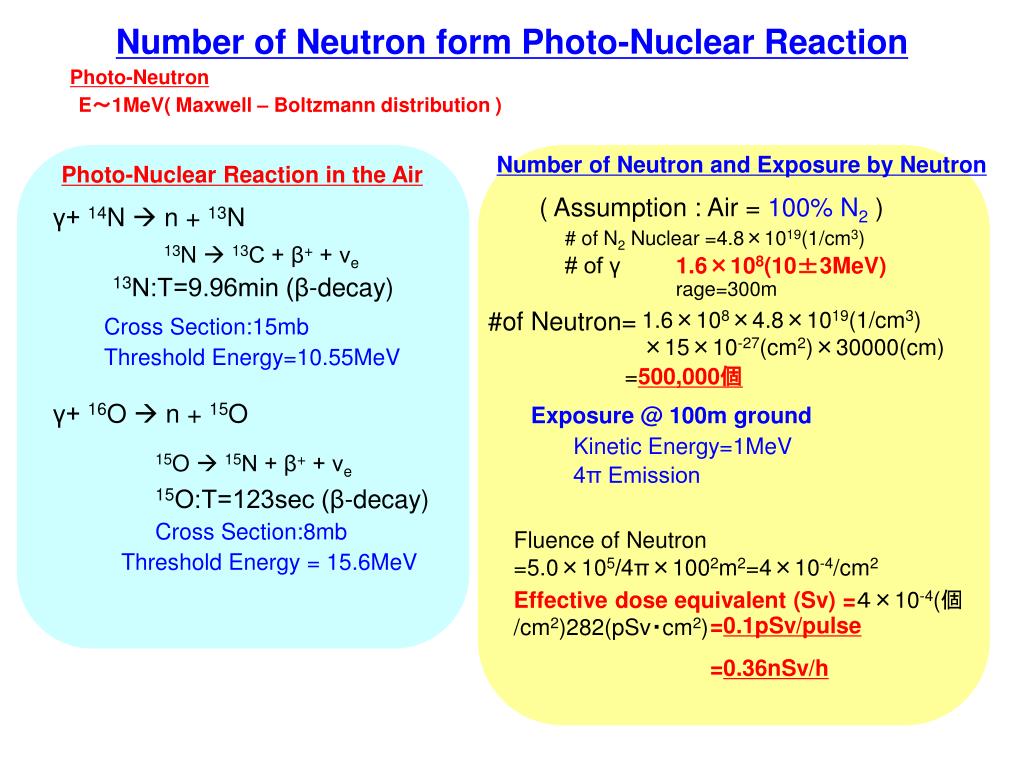

  29. Number of Neutron form Photo-Nuclear Reaction Photo-Neutron E～1MeV( Maxwell – Boltzmann distribution ) Number of Neutron and Exposure by Neutron Photo-Nuclear Reaction in the Air ( Assumption : Air = 100% N2 ) γ+ 14N  n + 13N # of N2 Nuclear =4.8×1019(1/cm3) 13N  13C + β+ + νe # of γ 1.6×108(10±3MeV) 13N:T=9.96min (β-decay) rage=300m #of Neutron= 1.6×108×4.8×1019(1/cm3) ×15×10-27(cm2)×30000(cm) Cross Section:15mb Threshold Energy=10.55MeV =500,000個 γ+ 16O  n + 15O Exposure @ 100m ground Kinetic Energy=1MeV 15O  15N + β+ + νe 4π Emission 15O:T=123sec (β-decay) Cross Section:8mb Fluence of Neutron =5.0×105/4π×1002m2=4×10-4/cm2 Threshold Energy = 15.6MeV Effective dose equivalent (Sv) =４×10-4(個/cm2)282(pSv・cm2) =0.1pSv/pulse =0.36nSv/h

  30. Activation of Air ( Estimated by simple calculation & Geant4 ) External Exposure to Human (Weight=60kg:AP) = 40×106(eV)×109×1.6×10-19(J/eV)/60(kg) ～0.1mJ/kg～0.1mSv/pulse 40MeV e-  No Activation γ-ray from Bremsstrhlung ( Energy: 0～40MeV) Photo-neutrons are created by 10MeV γ-ray (Photo- Nuclear Reaction) γ+ 14N  n + 13N 13N:T=9.96min (β-decay) In the Air… γ+ 16O  n + 15O 15O:T=123sec (β-decay) 500,000/pulse #of Neutrons = ・Radioisotope(13N, 15O ) from Photo–Nuclear Reaction Activation of the Air 1hour(1Hz) 4. 4×108(13N) = Effective Volume =1002×300m3 0.05Bq/m3/hour 14pSv/pulse γ-ray ・External Exposure by Exposure of Human = Neutron 0.1pSv/pulse 5nSv/hour ・Internal Exposure13N,15O

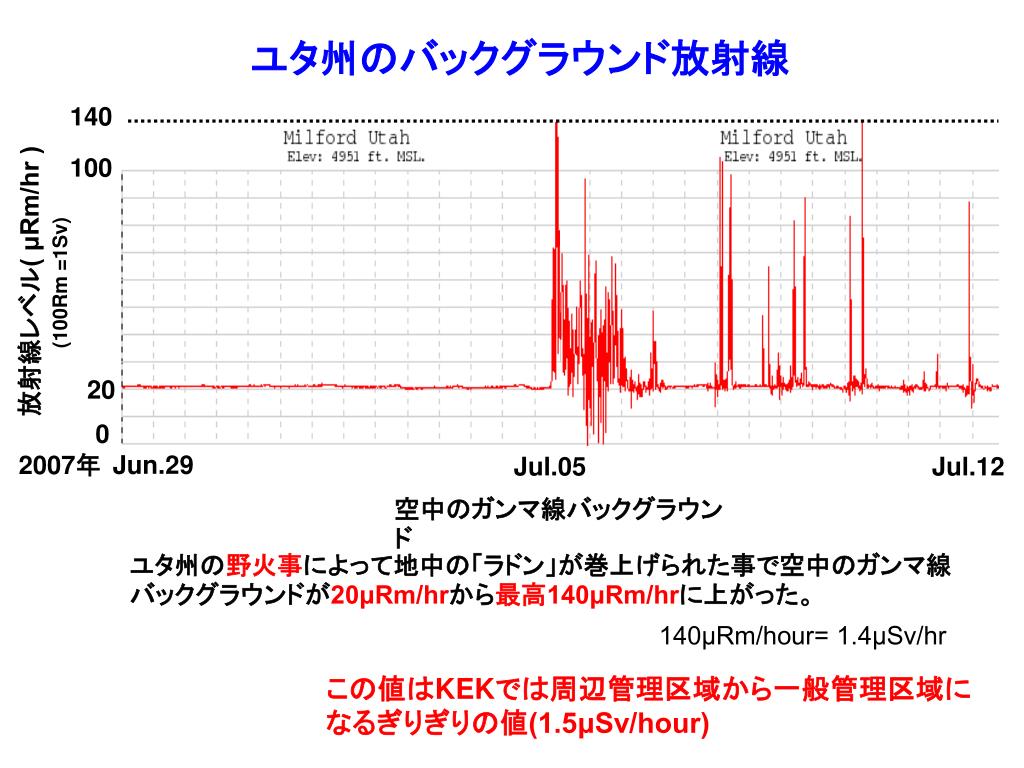

  31. ユタ州のバックグラウンド放射線 140 100 放射線レベル( μRm/hr ) (100Rm =1Sv) 20 0 2007年 Jun.29 Jul.05 Jul.12 空中のガンマ線バックグラウンド ユタ州の野火事によって地中の「ラドン」が巻上げられた事で空中のガンマ線バックグラウンドが20μRm/hrから最高140μRm/hrに上がった。 140μRm/hour= 1.4μSv/hr この値はKEKでは周辺管理区域から一般管理区域になるぎりぎりの値(1.5μSv/hour)

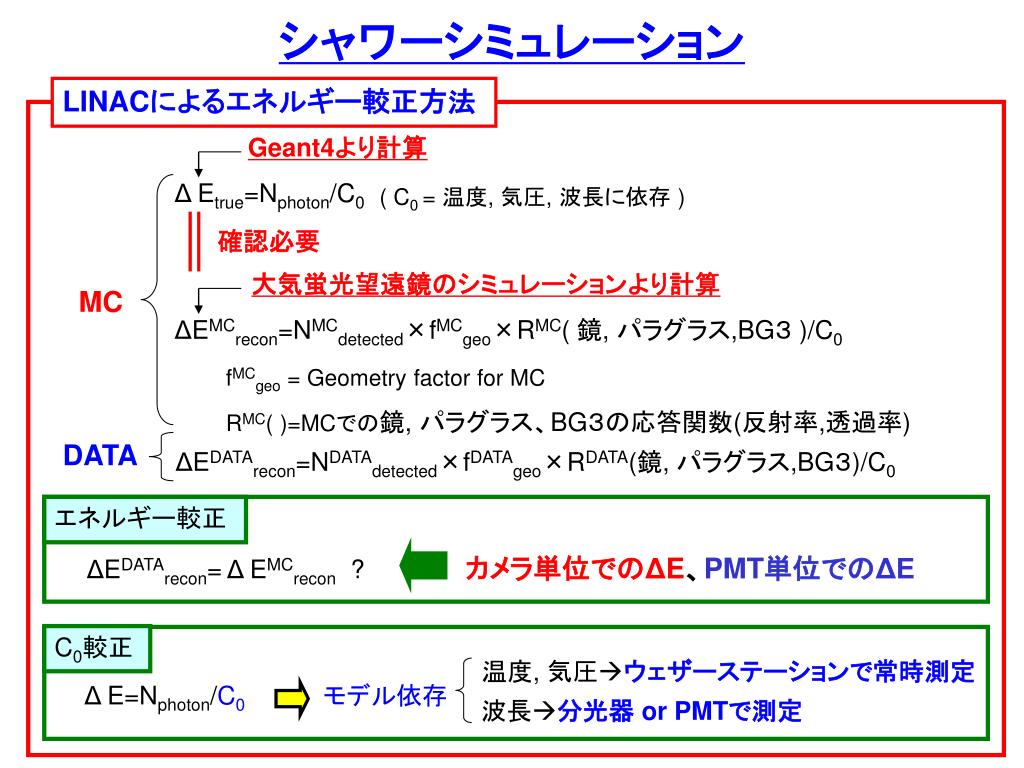

  32. シャワーシミュレーション LINACによるエネルギー較正方法 Geant4より計算 ΔEtrue=Nphoton/C0 ( C0 = 温度, 気圧, 波長に依存 ) 確認必要 大気蛍光望遠鏡のシミュレーションより計算 MC ΔEMCrecon=NMCdetected×fMCgeo×RMC( 鏡, パラグラス,BG３ )/C0 fMCgeo = Geometry factor for MC RMC( )=MCでの鏡, パラグラス、BG３の応答関数(反射率,透過率) DATA ΔEDATArecon=NDATAdetected×fDATAgeo×RDATA(鏡, パラグラス,BG３)/C0 エネルギー較正 カメラ単位でのΔE、PMT単位でのΔE ΔEDATArecon= Δ EMCrecon ? C0較正 温度, 気圧ウェザーステーションで常時測定 ΔE=Nphoton/C0 モデル依存 波長分光器 or PMTで測定

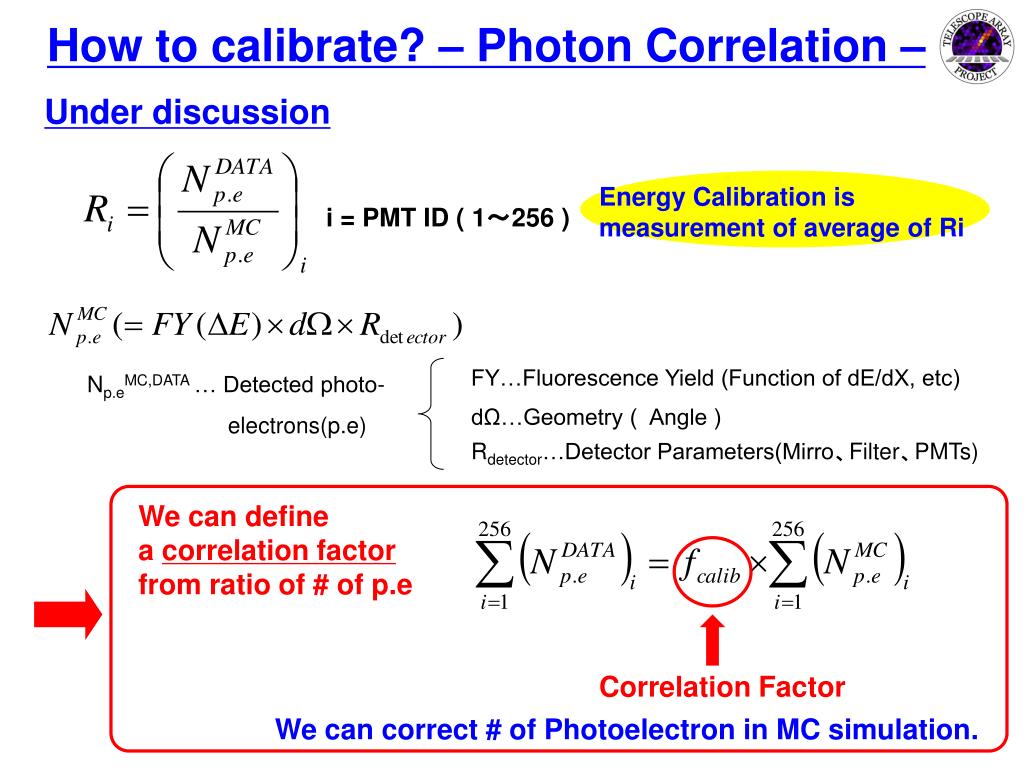

  33. How to calibrate? – Photon Correlation – Under discussion Energy Calibration is measurement of average of Ri i = PMT ID ( 1～256 ) FY…Fluorescence Yield (Function of dE/dX, etc) Np.eMC,DATA … Detected photo- electrons(p.e) dΩ…Geometry ( Angle ) Rdetector…Detector Parameters(Mirro、Filter、PMTs) We can define a correlation factor from ratio of # of p.e Correlation Factor We can correct # of Photoelectron in MC simulation.

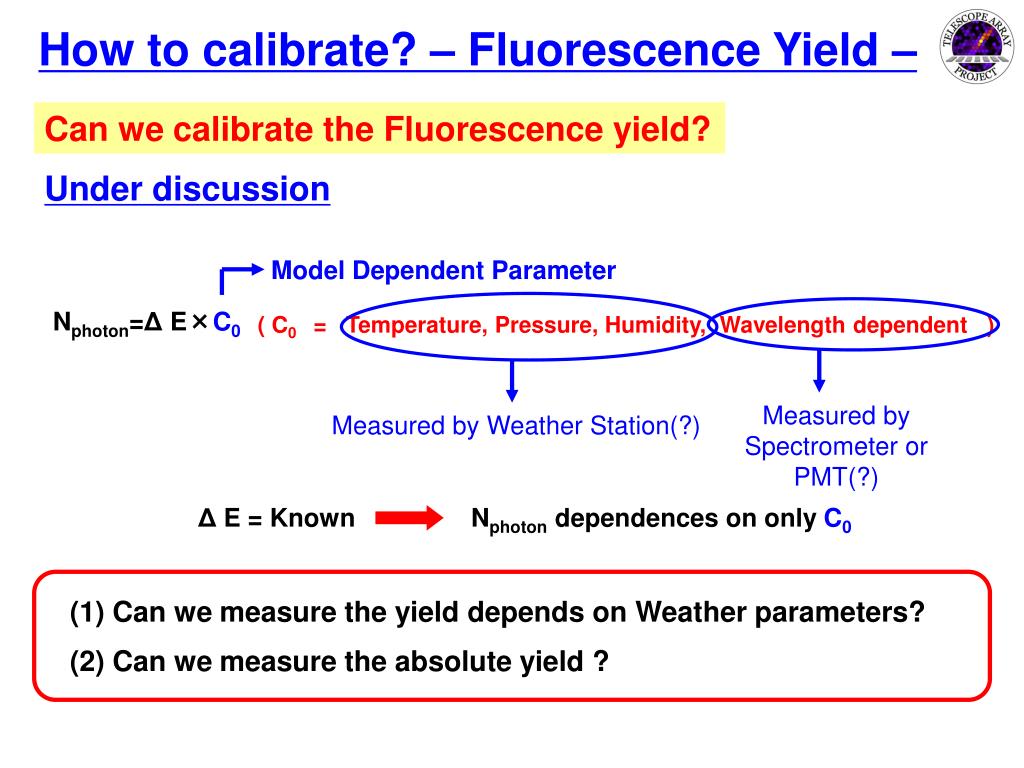

  34. How to calibrate? – Fluorescence Yield – Can we calibrate the Fluorescence yield? Under discussion Model Dependent Parameter Nphoton=Δ E×C0 ( C0 = Temperature, Pressure, Humidity, Wavelength dependent ) Measured by Spectrometer or PMT(?) Measured by Weather Station(?) Δ E = Known Nphoton dependences on only C0 (1) Can we measure the yield depends on Weather parameters? (2) Can we measure the absolute yield ?

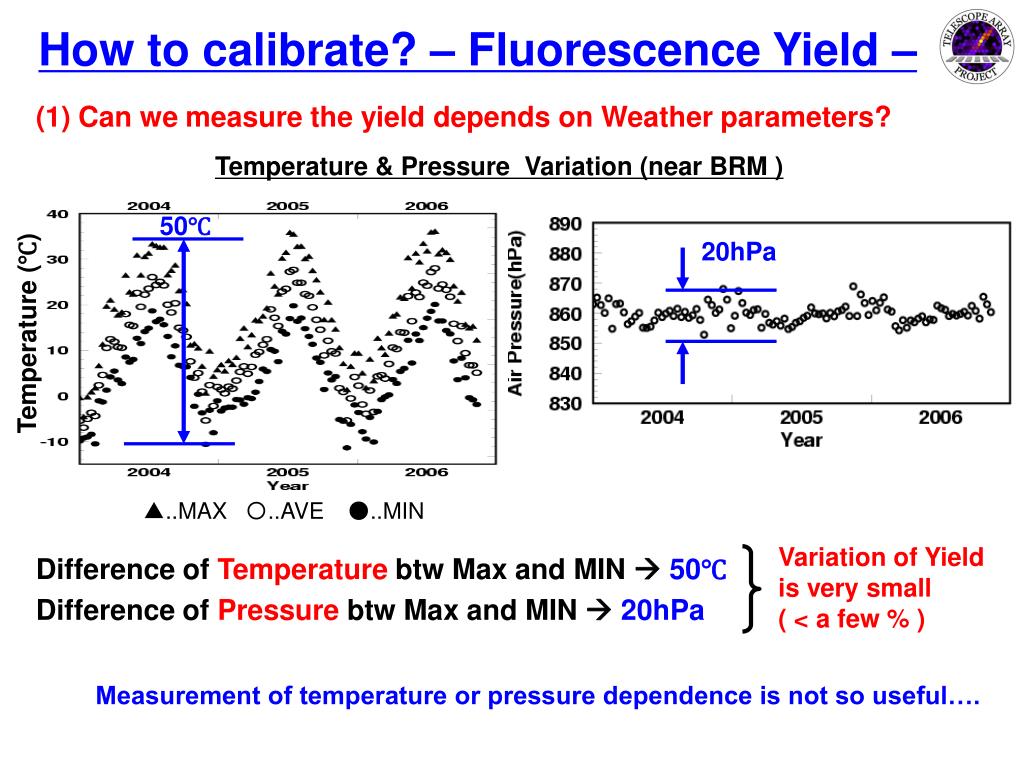

  35. How to calibrate? – Fluorescence Yield – (1) Can we measure the yield depends on Weather parameters? Temperature & Pressure Variation (near BRM ) 50℃ 20hPa Temperature (℃) ▲..MAX 〇..AVE ●..MIN Variation of Yield is very small ( < a few % ) Difference of Temperature btw Max and MIN  50℃ Difference of Pressure btw Max and MIN  20hPa Measurement of temperature or pressure dependence is not so useful….

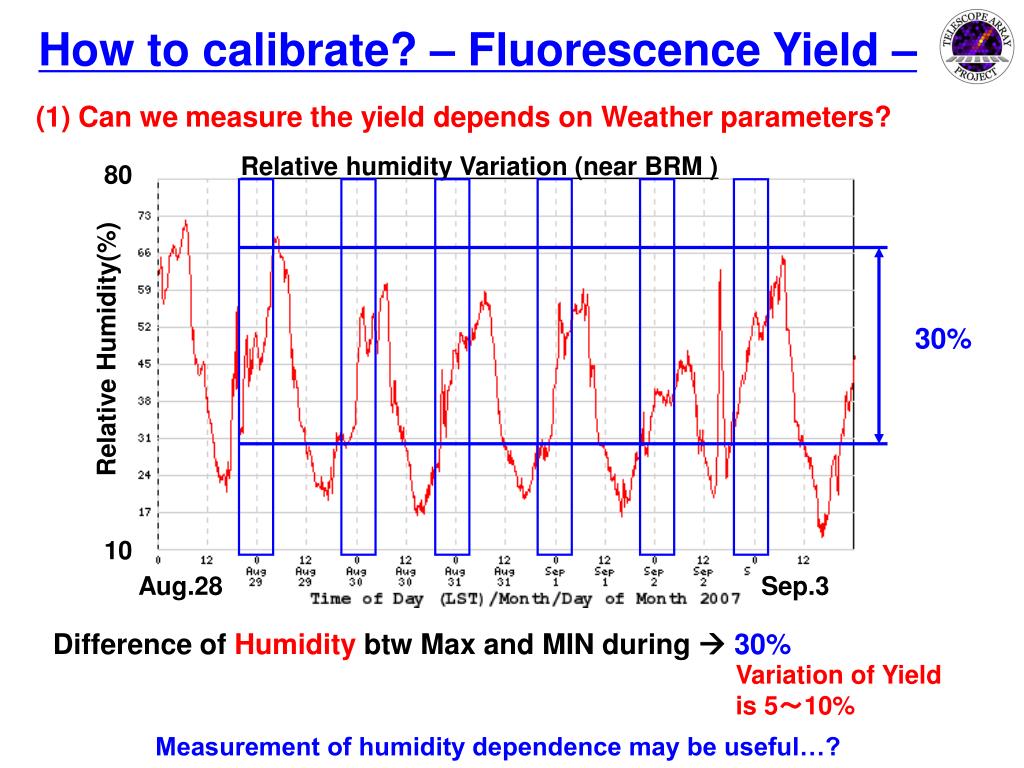

  36. How to calibrate? – Fluorescence Yield – (1) Can we measure the yield depends on Weather parameters? Relative humidity Variation (near BRM ) 80 30% Relative Humidity(%) 10 Aug.28 Sep.3 Difference of Humidity btw Max and MIN during  30% Variation of Yield is 5～10% Measurement of humidity dependence may be useful…?

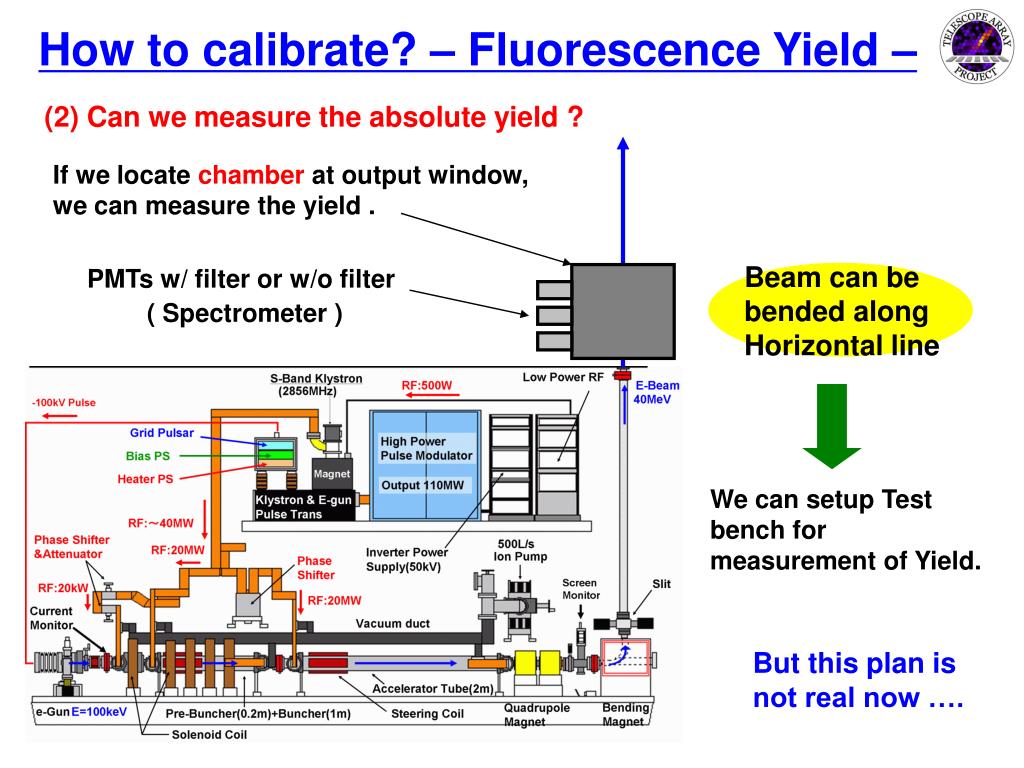

  37. How to calibrate? – Fluorescence Yield – (2) Can we measure the absolute yield ? If we locate chamber at output window, we can measure the yield . Beam can be bended along Horizontal line PMTs w/ filter or w/o filter ( Spectrometer ) We can setup Test bench for measurement of Yield. But this plan is not real now ….

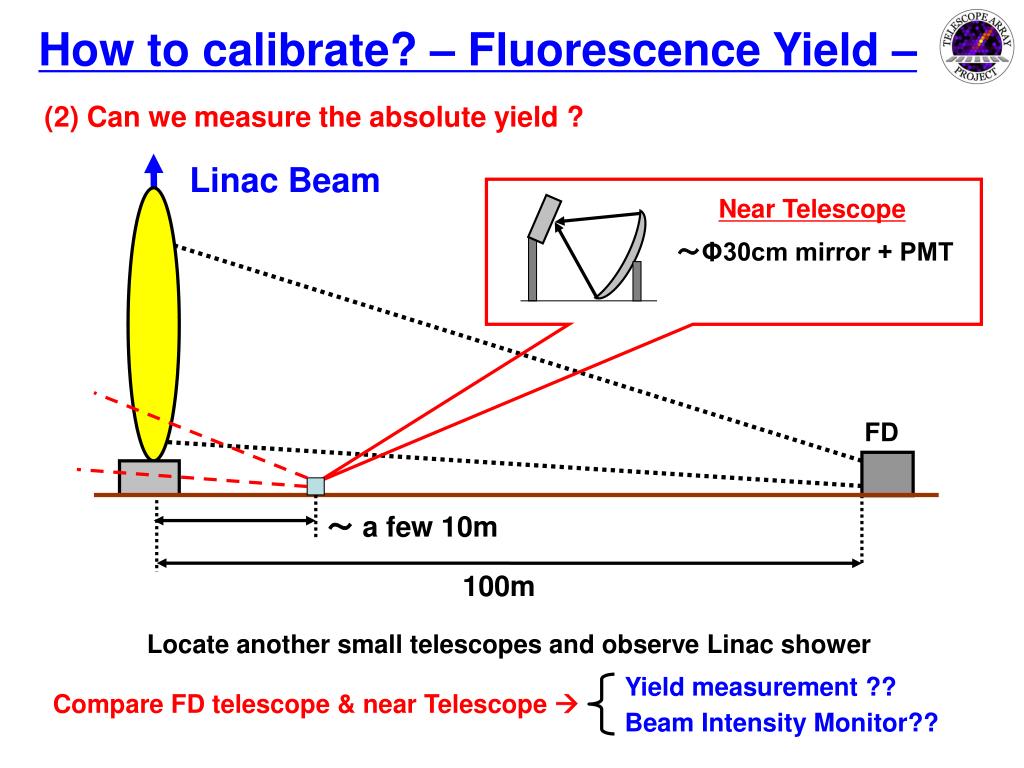

  38. How to calibrate? – Fluorescence Yield – (2) Can we measure the absolute yield ? Linac Beam Near Telescope ～Φ30cm mirror + PMT FD ～ a few 10m 100m Locate another small telescopes and observe Linac shower Yield measurement ?? Compare FD telescope & near Telescope  Beam Intensity Monitor??

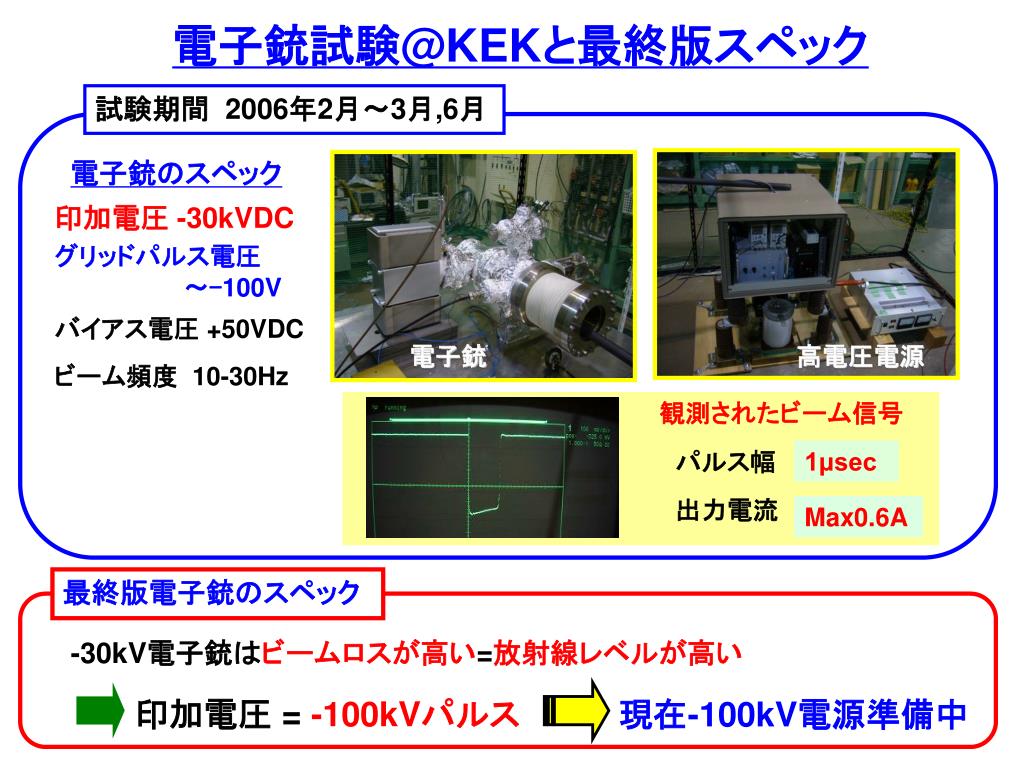

  39. 電子銃試験@KEKと最終版スペック 試験期間 2006年2月～3月,6月 電子銃のスペック 印加電圧 -30kVDC グリッドパルス電圧 ～-100V バイアス電圧 +50VDC 電子銃 高電圧電源 ビーム頻度 10-30Hz 観測されたビーム信号 パルス幅 1μsec 出力電流 Max0.6A 最終版電子銃のスペック -30kV電子銃はビームロスが高い=放射線レベルが高い 印加電圧 = -100kVパルス 現在-100kV電源準備中
