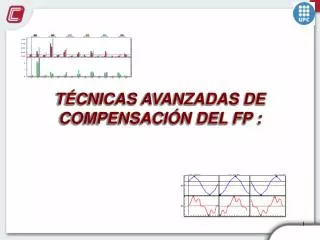

  1. TÉCNICAS AVANZADAS DE COMPENSACIÓN DEL FP :

  2. IT =140 A Ia=100 A ¿Qué es la ENERGÍA REACTIVA? Ir= 100 A • - La mayor parte de cargas industriales (motores , alumbrado transformadores) absorben : • a) potencia activa • b) potencia reactiva inductiva • La corriente total absorbida por un receptor es la I APARENTE IT …Determina la dimensión del sistema de transporte • - Sólo una parte de esta corriente produce rabajo útil : La I ACTIVA ( Ia = IT.cos  ) • - El resto de corriente produce campos electromagnéticos, necesarios para excitar ciertas cargas inductivas : • La I REACTIVA ( Ir = IT .sen  )

  3. ¿IPOS DE CARGAS - Tipo receptores (ideales) A) Carga RESISTIVA : corriente está en fase con la tensión (ACTIVA) B) Carga INDUCTIVA : corriente retrasada 90º (REACTIVA) respecto la tensión. Los motores tienen una parte resistiva y parte inductiva. C) Carga CAPACITIVA (Condensador) : corriente adelantada 90º. Los condensadores suministran corriente reactiva de signo contrario a las cargas inductivas : PERMITEN COMPENSAR REACTIVA

  4. POTENCIA INSTANTÁNEA Y POTENCIA MEDIA

  5. POTENCIA MEDIA Y POTENCIA FLUCTUANTE

  6. ¿Qué es la ENERGÍA REACTIVA? - La POTENCIA ACTIVA (kW) es la que hay que GENERAR Y TRANSPORTAR - La POTENCIA REACTIVA es una potencia fluctuante: se absorbe de la red y se devuelve cíclicamente Conclusión : la corriente total que circula , I , es mayor que la corriente estrictamente necesaria - El consumo de POTENCIA REACTIVA obliga a prever unos medios de generación y transporte (líneas) más dimensionados

  7. COMPENSACIÓN CONVENCIONAL Condensadores maniobrados por contactores GOBERNADOS por un REGULADOR Interruptor (opcional) Fusibles Contactores Resistencias descarga rápida Inductancias limitadoras Condensadores

  8. COMPENSACIÓN CONVENCIONAL  Habitual a 400V-460V Y Habitual a 500V-690V

  9. TRANSITORIO DE CORRIENTE DE UNA BATERIA CONVENCIONAL Transitorio de conexión de un paso de 80kvar con contactor. Grupo en  , u%(Ipaso)=2% (relativamente alto) Observe el transitorio en la tensión de más de 100V

  10. TRANSITORIO DE CORRIENTE DE UNA BATERIA CONVENCIONAL

  11. TRANSITORIO DE CORRIENTE DE UNA BATERIA DE CONDENSADORES CONVENCIONAL

  12. BATERIAS ESTÁTICAS

  13. COMPENSACIÓN ESTÁTICA Regulador • Los condensadores pueden estar en  ó Y. • Los interruptores pueden cortar la línea o el interior del 

  14. COMPENSACIÓN ESTÁTICA • Ventajas • Conexión/desconexión en menos de 40 ms. • Indispensable para instalaciones con soldadoras por puntos para seguir la cadencia de conexiones y desconexiones • No se producen perturbaciones ni a la conexión ni a la desconexión. Conecta/desconecta a paso por cero. • Si se usa en arrancadores, aumenta el par de arranque de los motores. • Bajo mantenimiento. • Inconvenientes • Interruptor estático más débil que los contactores • Pérdidas y calor. Problemas de refrigeración

  15. Estructura: Triangulo con L y Th interior Configuración en triángulo con L y Th interior

  16. Tensión en los interruptores al bloqueo

  17. Estática: Tensiones y corrientes en una maniobra completa Tensiones en bornes del interruptor Corrientes en el interruptor Configuración en triángulo con L y Th interior

  18. Estructura: Triangulo con L y Th interior • Ventajas • Tensión máx en el interruptor 2xVfase-fase • Corriente en cada interruptor ILINEA / 1,73 • Inconvenientes • Necesita condensadores de 6 bornes • L dentro del triángulo =3x L fuera del triángulo

  19. Estática: Tensiones y corrientes en el arranque Tensiones en bornes del interruptor Corrientes de interruptor en el arranque Configuración en triángulo con L y Th interior

  20. Estática: Tensiones y corrientes en el paro Tensiones en bornes del interruptor Corrientes en el interruptor Configuración en triángulo con L y Th interior

  21. Estructura: Triángulo con L fuera Configuración en triángulo con Th interior y L exterior

  22. Estática: Tensiones y corrientes en una maniobra completa Tensiones en bornes del interruptor Corrientes en el interruptor Configuración en triángulo con Th interior y L exterior

  23. Estática: Tensiones y corrientes en el arranque Tensiones en bornes del interruptor Corrientes de interruptor en el arranque Configuración en triángulo con Th interior y L exterior

  24. Estática: Tensiones y corrientes en el paro Tensiones en bornes del interruptor Corrientes en el interruptor Configuración en triángulo con Th interior y L exterior

  25. Estructura: Triángulo con L y Th exterior, 2 interruptores Configuración en triángulo con Th y L exterior , 2 interruptores

  26. Estática: Tensiones y corrientes en una maniobra completa Tensiones en bornes del interruptor Corrientes en el interruptor Configuración en triángulo con Th y L exterior , 2 interruptores

  27. Estática: Tensiones y corrientes en el arranque Tensiones en bornes del interruptor Corrientes de interruptor en el arranque Configuración en triángulo con Th y L exterior , 2 interruptores

  28. Estática: Tensiones y corrientes en el paro Tensiones en bornes del interruptor Corrientes en el interruptor Configuración en triángulo con Th y L exterior , 2 interruptores

  29. Estructura: Estrella 3 interruptores Control trifásico o fase a fase. Configuración en estrella

  30. Estructura: Estrella 2 interruptores Control trifásico con dos interuptores para configuración estrella

  31. Estática: Tensiones y corrientes en una maniobra completa Tensiones en bornes del interruptor Corrientes en el interruptor Configuración en triángulo con Th y L exterior , 2 interruptores

  32. Estática: Tensiones y corrientes en el arranque Tensiones en bornes del interruptor Corrientes de interruptor en el arranque Configuración en triángulo con Th y L exterior , 2 interruptores

  33. Estática: Tensiones y corrientes en el paro Tensiones en bornes del interruptor Corrientes en el interruptor Configuración en triángulo con Th y L exterior , 2 interruptores

  34. PLACAS CPC • CPC significa control a paso por cero. Se refiere a: • Paso por cero de la tensión en el interruptor para el encendido • Paso por cero de la corriente en la carga para el apagado

  35. Nuevas prestaciones de la CPC3i • Control individual fase a fase mediante RS-485 (16 direcciones) • Control individual fase a fase mediante 3 contactos externos • Entrada de alarma: Clixon de protección para cada paso • Posibilidad de mando directo desde un TC (16 niveles de trigger) • Botón de test para pruebas y puesta en marcha. • Substitución directa de las antiguas CPCb (ojo!!! dimensiones mayores) • Detección de cero optimizada para filtros de 7% y 14% • Algoritmo inteligente para minimizar el stress sobre el tiristor. • Dos versiones: hasta 440V y hasta 690V (aislamiento reforzado)

  36. CPC3i: TIPOS

  37. CPC3i: TIPOS

  38. Características de la CPC3i Características de alimentación y ambientales Habilitación mediante contacto o contactos libres de tensión

  39. Características de la CPC3i Habilitación mediante detección de umbral de corriente Habilitación a través de canal RS-485

  40. CPC3i , Trama de comunicaciones • Habilitación mediante canal RS-485 • La trama de comunicación consiste en un mensaje de difusión a todos MODBUS (dirigido a todas las CPC3i en la red) • El mensaje consiste en una funció 15 MODBUS(escritura en memoria) • Los datos transmitidos se agrupan en 8 bytes con el significado dado en la próxima tabla

  41. CPC3i , Código de datos thyn_npxsignifica tiristor n en la placa esclavo número x (La dirección de esclavo, x , es distinta para cada CPC3i y se fija por el interruptor rotatorio. Se pueden direccionar hasta 16 placas controlables en modo trifásico o fase a fase

  42. CONTROL TRIFÁSICO CON CPC3i +FastComp

  43. CONTROL FASE FASE CON CPC3i +3FastComp

  44. CONTROL FASE FASE CON CPC3i + COMPUTER+

  45. TÉCNICAS AVANZADAS DE COMPENSACIÓN DEL FP : COMPUTER +

  46. Nuevas prestaciones del COMPUTER + • Posibilidad de medida en monofásico o medida en trifásico (verdadero cálculo del FP) • Posibilidad de control fase a fase mediante RS-485 (Puede controlar hasta 16 CPC3i) • Autoajuste Inteligent Plug&Play basada en un potente DSP • Alarmas: Sobretensión, baja tensión, temperatura ambiente, fugas a tierra, condensadores defectuosos (C+ CDI) , etc. • Entrada para transformador diferencial • Comunicaciones Modbus. Puede ser integrado en el Power Studio • Posibilidad de vigilancia de condensadores (C+ CDI) • Algoritmos optimizados para control fase a fase tanto en estrella como en triángulo (óptimo en triángulo)

  47. COMPUTER + , New features

  48. Aplicaciones del COMPUTER +

  49. Aplicaciones del COMPUTER +

  50. Aplicaciones del COMPUTER +
