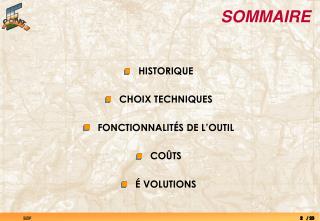

  1. SOMMAIRE • HISTORIQUE • CHOIX TECHNIQUES • FONCTIONNALITÉS DE L’OUTIL • COÛTS • ÉVOLUTIONS

  2. A LA CONCEPTION DE S.I.Z.I.F. Le commanditaire Maître d’Ouvrage: l’État Major de la Zone Sud Le prestataire Maître d’Oeuvre : l’Entente Interdépartementale En vue de la Protection de la Forêt et de l’Environnement contre l’Incendie avec son Pôle « Nouvelles Technologies & Maîtrise des Risques » Historique : de septembre 2000 à aujourd’hui

  3. LES CHOIX TECHNIQUES • S.I.Z.I.F. devait répondre aux objectifs suivants : • Identifier les outils de base communs à l’ensemble des besoins : Systèmes d’informations géographiques (données de référence, moteurs…), Systèmes de gestion de bases de données relationnelles, réseaux, outils de messagerie, etc. • Se doter des moyens (logiciel, matériel, …) et des compétences (formation, information) nécessaires à la maîtrise de ces outils et à leur développement. Choix techniques : adaptation à l’existant

  4. BD SIZIF Réseau informatique COZ Sud • Client GéoConcept Enterprise Solution • Client Oracle • Client Exchange LES CHOIX TECHNIQUES Le COZ Sud, à Valabre Serveur de messagerie Exchange • Serveur de Base de Données Oracle • Serveur de données géographiques lourdes (scans, etc.) Choix techniques : innover en douceur…

  5. LES FONCTIONNALITES DE S.I.Z.I.F. Une application logicielle de COORDINATION OPERATIONNELLE permettant : • La création d’évènements terrain • L’affectation et la gestion de moyens sur ces évènements • L’alimentation semi automatique de la main courante opérationnelle • La visualisation de la synthèse graphique instantanée (carte générale des évènements en temps réel) • La constitution et l’édition des dossiers de synthèse • L’analyse statistique et l’impression de bilans Fonctionnalités

  6. EN DIRECT DE LA SALLE OPERATIONNELLE… L’ancien système : une carte magnétique et des plots aimantés Synoptique du positionnement des moyens Sur écran latéral Le poste de chef de salle La Synthèse graphique instantanée sur grand écran central LeCentreOpérationnel de ZoneSud(COZ Sud) à Valabre Fonctionnalités

  7. LA SYNTHESE GRAPHIQUE INSTANTANEE La Synthèse Graphique Instantanée (SGI) permet de connaître en temps réel la situation évènementielle de la Zone Sud Tous les évènements en cours et les moyens affectés y sont représentés Fonctionnalités

  8. SE LOCALISER Recherche d’une localisation par commune Localisation et zoom direct sur le lieu recherché Récupération automatique des coordonnées DFCI et GPS (WGS 84) Nota La recherche peut s’effectuer au choix de l’un des trois types de coordonnées, les deux autres seront récupérés automatiquement par le système Fonctionnalités

  9. CRÉER UN EVENEMENT Formulaire de renseignements sur l’évènement Le fond de plan change selon le zoom choisi Nota Le maximum de renseignements (nom, GDH, localisation, état, fréquences, etc.) est récupéré automatiquement par le système afin de limiter au strict minimum la saisie des opérateurs Création et localisation automatique de l’évènement La forme et la couleur du symbole de l’événement varient selon sa nature et son état Fonctionnalités

  10. AFFECTER DES MOYENS Nota La main courante est automatiquement renseignée du déplacement des moyens Liste des moyens aériens disponibles Ils sont positionnés en mer plutôt qu’à leur base de rattachement pour des commodités visuelles Par glisser-déposer, les moyens aériens sont directement affectés à un évènement Fonctionnalités

  11. LA MAIN COURANTE La main courante retrace l’historique de fonctionnement d’une salle opérationnelle La main courante peut être éditée à n’importe quel format texte et/ou image puis transmise par courriel Possibilité d’entrer une sollicitation (en dehors de la SGI) de - ou vers - l’extérieur concernant un évènement Fonctionnalités

  12. LE DOSSIER EVENEMENT Le dossier présente une synthèse sur un évènement. Il contient également toute la main courante relative à cet évènement Fonctionnalités

  13. LES RAPPORTS ET LES STATISTIQUES Exemple de statistique sur les feux de forêt par départements* * Donnée factice A partir de l’extraction des données de SIZIF, possibilité d’éditer des rapports ou d’analyser des statistiques thématiques Fonctionnalités

  14. LA CHARGE DE TRAVAIL • SIZIF COZ SUD : • ÉTUDE : • 2 personnes x 12 mois (partie informatique) • 1 personne x 4 mois (partie géomatique) • DÉVELOPPEMENT: • 2 personnes x 4 mois • 1 personne x 2 mois • FORMATION DES PERSONNELS : • 2 personnes x 2 mois • 1 personne x 1 semaine Coûts humains

  15. CONFIGURATION TYPE Serveur + Win2000/2003 Serveur : 5000 € HT, 5 PC complets (bi écran) : 10000 € HT, Pack GéoConcept (GCES) : 13500 € HT, Oracle : 1500 € HT, Onduleur, switch… : 500 € HT, 5 Packs Office : 2500 € HT. • A titre d’information : Coûts SIZIF COZ SUD : environ 2 MF, ou 300 000 € • (Logiciels, matériels, formations, salaires) Coûts matériels et logiciels

  16. SIZIF – SYNERGI : LA FUSION T + 10 minutes (paramétrable) Evolutions

  17. LE DEROULEMENT Les acteurs : L’E.M.Z. Sud, le S.Z.S.I.C. Est, Le Pô.N.T. Le lancement : Réunion de démarrage le 21 Janvier 2003, dont le but était d’analyser la faisabilité d’une interface permettant d’interconnecter SIZIF et SYNERGI afin d’échanger des données de manière automatique. Le rendu : Les interfaces ont été écrites, testées, validées et rendues dans les délais impartis, soit pour le 10 Avril 2003. Evolutions

  18. LES ENJEUX Pour le SZSIC Est : permettre à tous les acteurs déjà connectés de pouvoir échanger des informations et d’en tirer rapidement des statistiques. Pour l’E.M.Z. Sud : informer l’ensemble des acteurs utilisant l’outil SYNERGI de la situation opérationnelle à T + 10 minutes, sans ressaisie d’information dans l’autre outil. Pour cela, SIZIF extrait automatiquement les informations de son propre système, les transmet et les dépose sur un serveur via un lien FTP. Les données sont récupérées via un lien web et vérifiées avant d’être injectées dans SYNERGI. + Evolutions

  19. Site de Gardanne COZ Sud Site de Marignane - BASC - Distance = 25 km. Lien de bases de données distantes BD SIZIF SIZIF Volet SIAD GéoConcept Oracle Exchange SIZIF Volet AERO Envoi via FTP Réseau informatique COZ Sud Réseau informatique BASC BD SIZIF INTERNET Distance = 750 km. Site de Strasbourg SYNERGI L’ARCHITECTURE RESEAU Evolutions

  20. SIZIF SOUS D’AUTRES FORMES… SIZIF adapté aux SDIS Installation à titre expérimental dans les SDIS du Var (83), des Alpes Maritimes (06), et sur un poste du CTA-CODIS de l’Aude (11). SIZIF volet aéronautique Etude et ébauche de conception et de développement de SIZIF pour la BASC en cours. SIZIF adapté aux Préfectures Adaptation pour répondre à la problématique « inondations » du SIRACEDPC de l’Hérault (34). 1ers contacts pris avec les Préfectures de Drôme (26) et de Haute-Corse (2B). SIZIF adapté au COGIC Accès depuis le COGIC à un client SIZIF déporté situé au COZ Sud aux fonctionnalités réduites et spécifiques. Evolutions

  21. L’EXEMPLE DU SIRACEDPC 34 • Une cartographie adaptée aux besoins (inondations) • Des fonctionnalités spécifiques • La collaboration des divers services (Etat & Collectivités) pour garantir la qualité des données Evolutions

  22. CONTACTS • Equipe projet • Direction : Lt-Col. Philip Tosello – +33 (0)4 42 608 680 – philip.tosello@pont-entente.org • Informatique : Alexis Auffant – +33 (0)4 42 608 677 – alexis.auffant@pont-entente.org • Cartographie : Patrice Moulin - +33 (0)4 42 608 675 –patrice.moulin@pont-entente.org • Entente Interdépartementaleen vue de la Protection de la Forêt et de l’environnement contre l’Incendie • Pôle « Nouvelles Technologies et Maîtrise des Risques » • Centre Francis Arrighi – Domaine de Valabre – RD7 – 13 120 GARDANNE • Téléphone : +33 (0)4 42 608 670 – Télécopie : +33 (0)4 42 608 681 Merci de votre attention
