  1. Elektriciteit deel 2 Vermogen en arbeidsfactor van een sinusoïdale wisselstroom

  2. 8.1 Vermogen als stroom en spanning in fase zijn P=U.I W=P.t 8.2 Vermogen als stroom en spanning onderling 90° verschoven zijn • Zuiver capacitieve belasting • Zuiver inductieve belasting P=0 W=0

  3. 8.3 Vermogen als stroom en spanning ° verschoven zijn U  Ia = I.cos I Ir P=U.Ia = U.I.cos

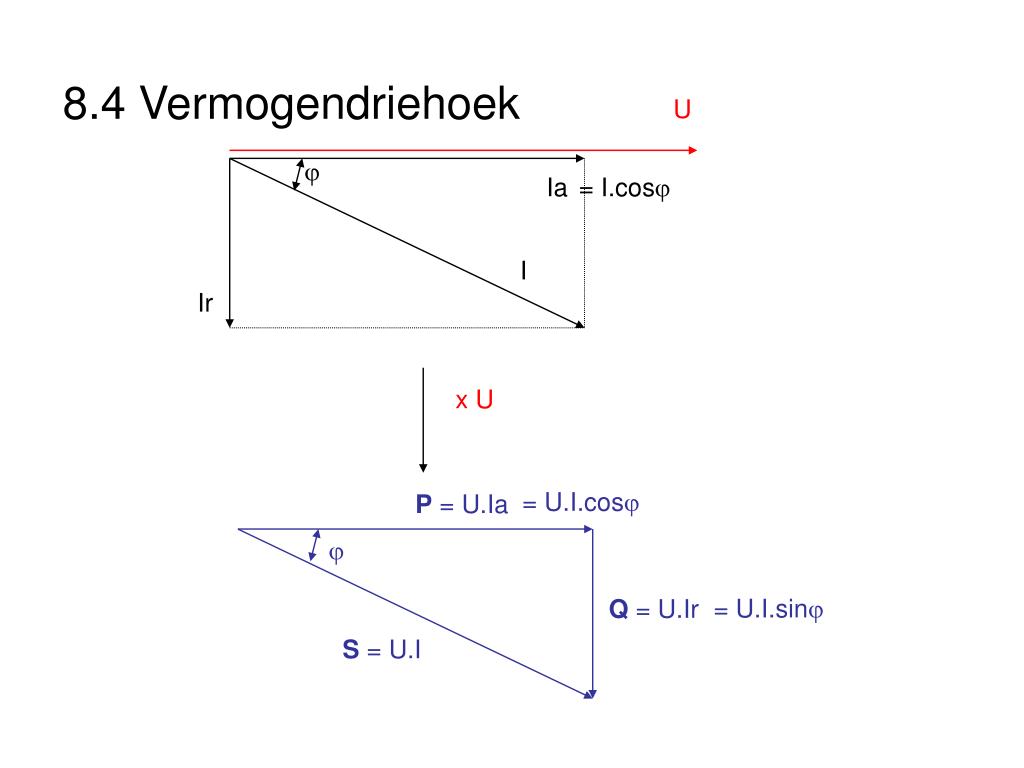

  4. U  Ia = I.cos 8.4 Vermogendriehoek I Ir x U = U.I.cos P = U.Ia  = U.I.sin Q = U.Ir S = U.I

  5. U 8.5 Arbeidsfactor 2 I1 = P3 P1 = P2 3 I1 < I2 < I3 A1 < A2 < A3 I2 I3

  6. 8.5.4 Verbeteren van de arbeidsfactor C in parallel bijschakelen via de stroomdriehoek Zodat cos=1 U 1 I = I1.sin1 Ic I1

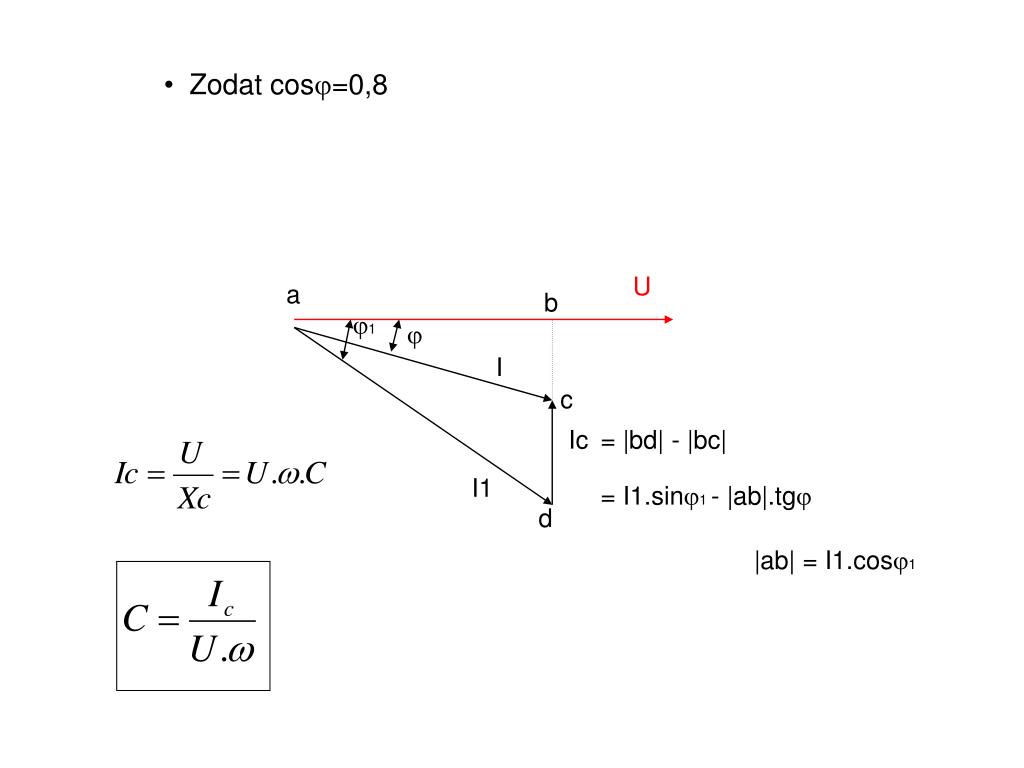

  7. Zodat cos=0,8 U a b 1  I c Ic = |bd| - |bc| I1 = I1.sin1 - |ab|.tg d |ab| = I1.cos1

  8. C in parallel bijschakelen via de vermogendriehoek • Zodat cos=1 P  = P.tg Qc U.U.ω.C=P.tg S = U.Ic

  9. C in parallel bijschakelen via de vermogendriehoek • Zodat cos=0,8 P 2 1 = P.tg2 Q S =P.tg1 Q1 Qc = Q1 - Q S1 = U.Ic = U.U.ω.C
