  1. Program do wymiarowania konstrukcji nawierzchni ZAKŁAD MT i MNK Politechnika Warszawska Wydział Inżynierii Lądowej – Instytut Dróg i Mostów Zakład Mechaniki Teoretycznej i Mechaniki Nawierzchni Komunikacyjnych

  2. Wprowadzanie danych Główne okno programu umożliwiające określenie parametrów zadania

  3. Wprowadzanie danych (cd.) Określenie parametrów warstw projektowanej nawierzchni podatnej

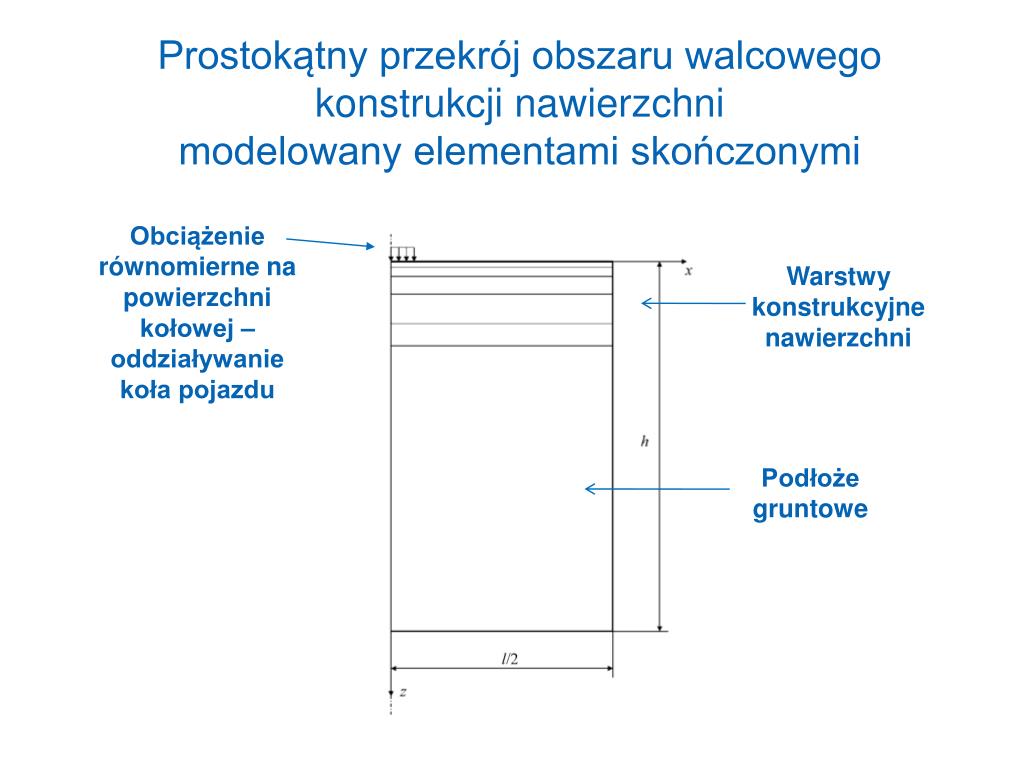

  4. Prostokątny przekrój obszaru walcowego konstrukcji nawierzchni modelowany elementami skończonymi Obciążenie równomierne na powierzchni kołowej – oddziaływanie koła pojazdu Warstwy konstrukcyjne nawierzchni Podłoże gruntowe

  5. Podział na elementy skończone

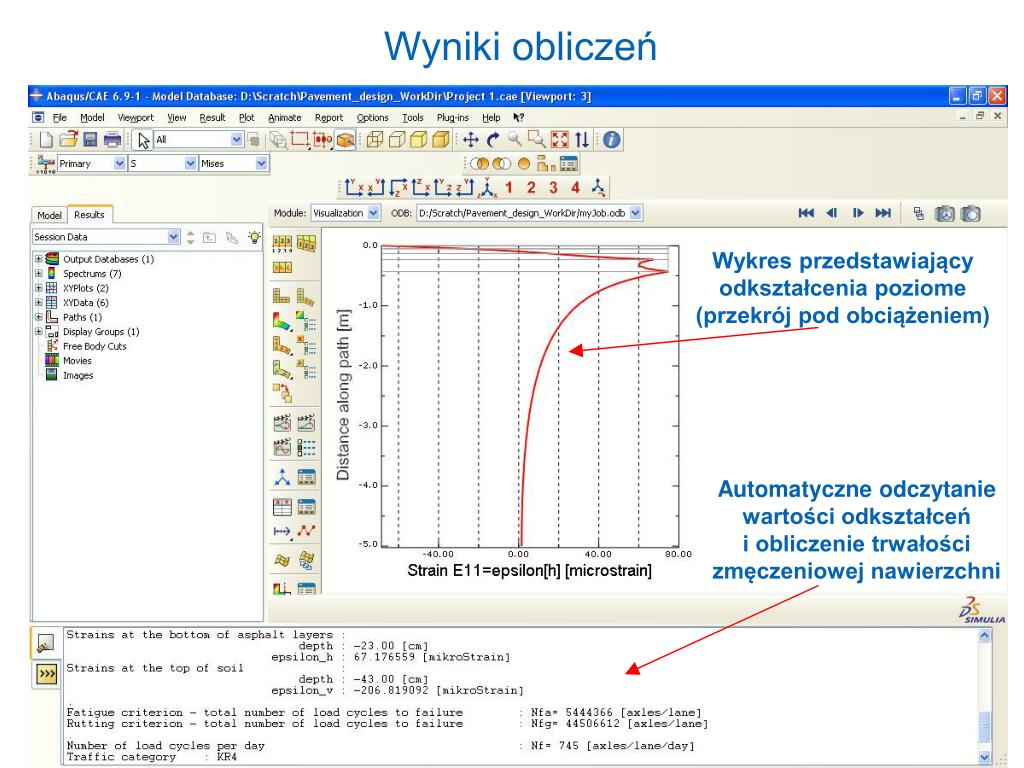

  6. Wyniki obliczeń Wykres przedstawiający odkształcenia poziome(przekrój pod obciążeniem) Automatyczne odczytanie wartości odkształceń i obliczenie trwałości zmęczeniowej nawierzchni

  7. Wyniki obliczeń Wykres przedstawiający odkształcenia pionowe(przekrój pod obciążeniem) Automatyczne odczytanie wartości odkształceń i obliczenie trwałości deformacyjnej

  8. Wyniki obliczeń Warstwice odkształceń pionowych (zaznaczony podział na elementy skończone)

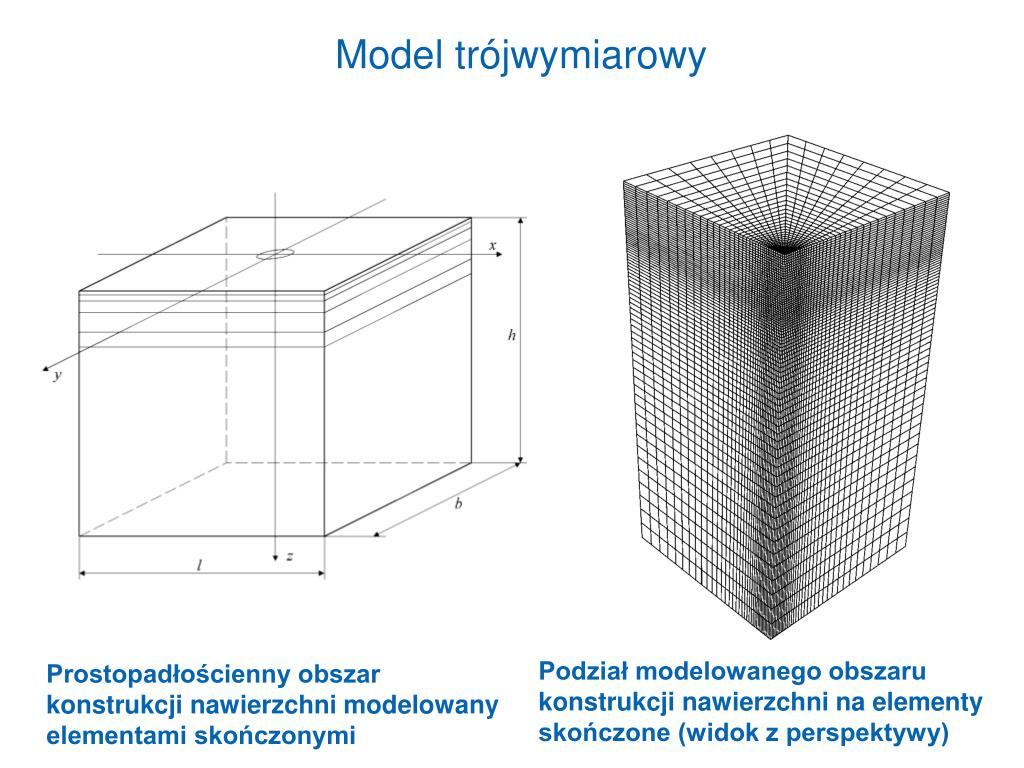

  9. Model trójwymiarowy Podział modelowanego obszaru konstrukcji nawierzchni na elementy skończone (widok z perspektywy) Prostopadłościenny obszar konstrukcji nawierzchni modelowany elementami skończonymi

  10. Model trójwymiarowy – dalsze możliwości • Uwzględnienie • warunków kontaktu z otoczeniem, • rozwarstwiania międzywarstwowego, • obciążeń dynamicznych ruchomych i uderzeniowych, • nierówności i nieciągłości w nawierzchni • i innych czynników Wizualizacja przemieszczeń pionowych otrzymana za pomocą programu ABAQUS.
