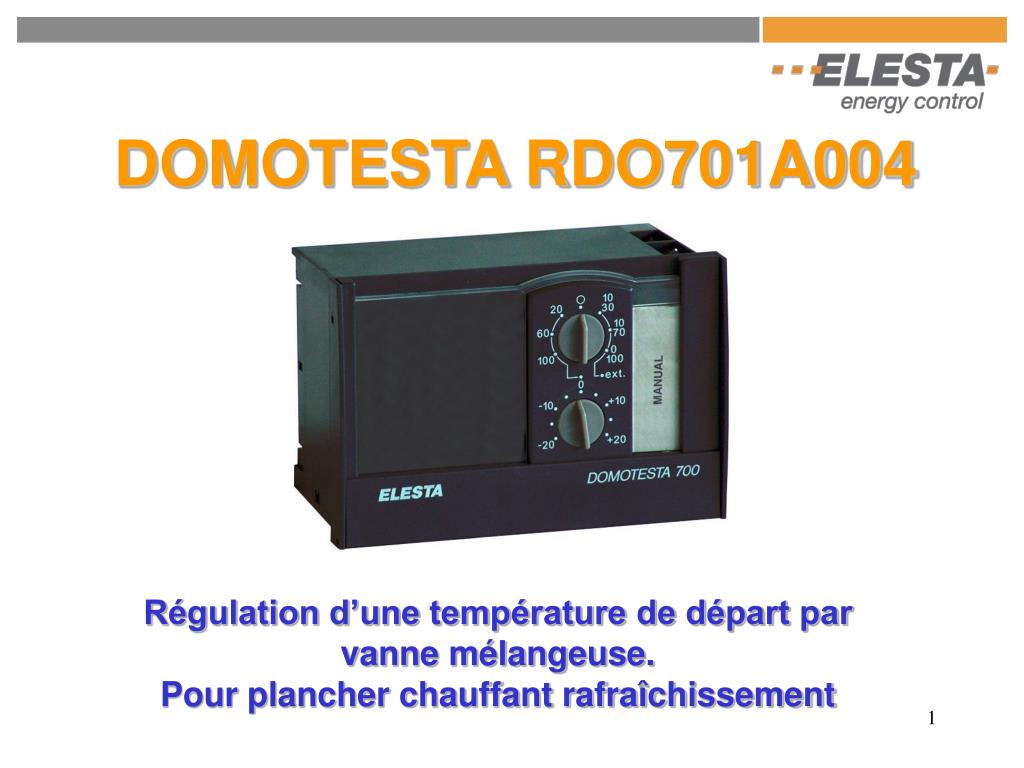

  1. DOMOTESTA RDO701A004 Régulation d’une température de départ par vanne mélangeuse. Pour plancher chauffant rafraîchissement

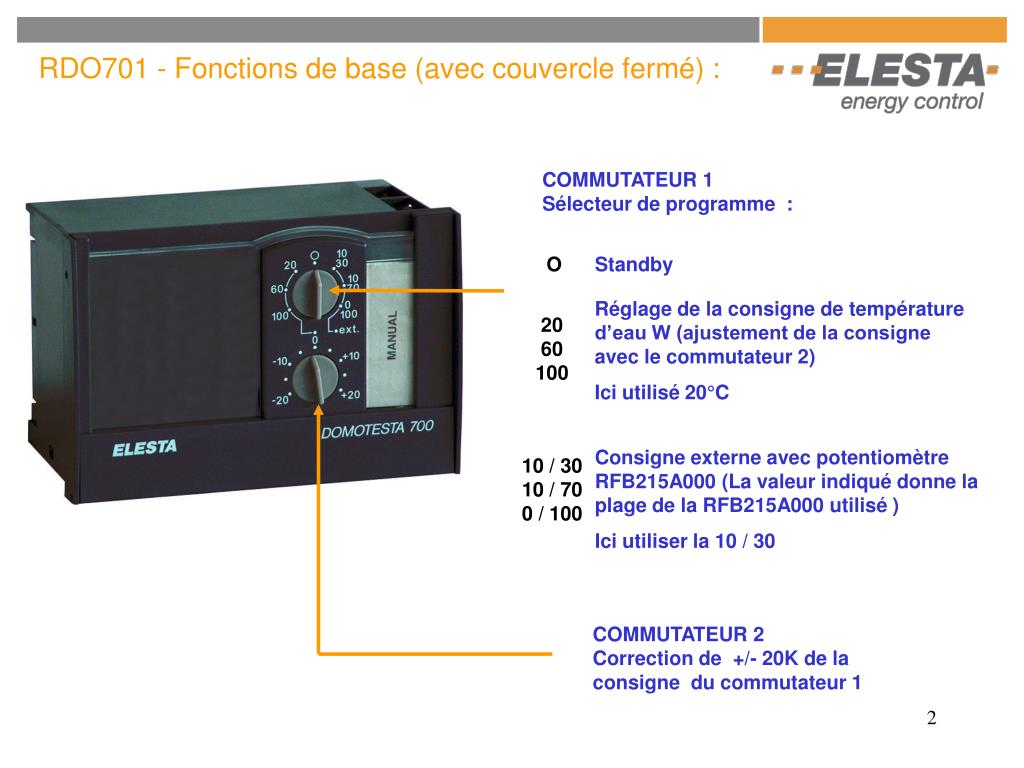

  2. RDO701 - Fonctions de base (avec couvercle fermé) : COMMUTATEUR 1Sélecteur de programme : O Standby Réglage de la consigne de température d’eau W (ajustement de la consigne avec le commutateur 2) Ici utilisé 20°C 2060100 Consigne externe avec potentiomètre RFB215A000 (La valeur indiqué donne la plage de la RFB215A000 utilisé ) Ici utiliser la 10 / 30 10 / 3010 / 700 / 100 COMMUTATEUR 2Correction de +/- 20K de la consigne du commutateur 1

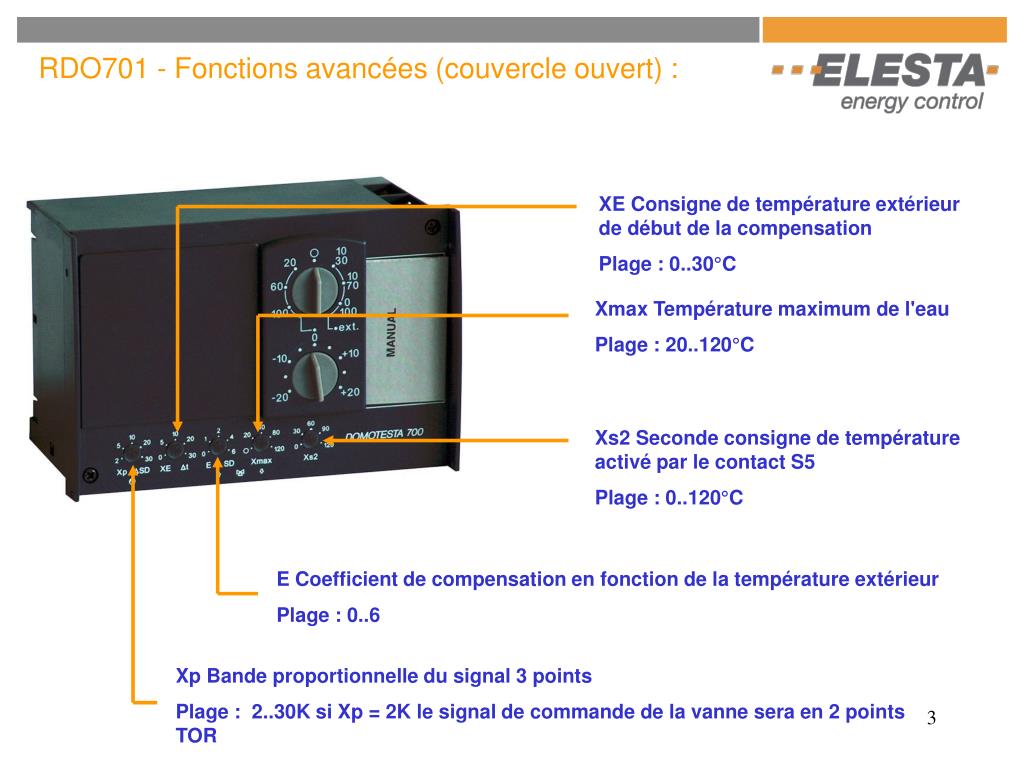

  3. RDO701 - Fonctions avancées (couvercle ouvert) : XE Consigne de température extérieur de début de la compensation Plage : 0..30°C Xmax Température maximum de l'eau Plage : 20..120°C Xs2 Seconde consigne de température activé par le contact S5 Plage : 0..120°C E Coefficient de compensation en fonction de la température extérieur Plage : 0..6 Xp Bande proportionnelle du signal 3 points Plage : 2..30K si Xp = 2K le signal de commande de la vanne sera en 2 points TOR

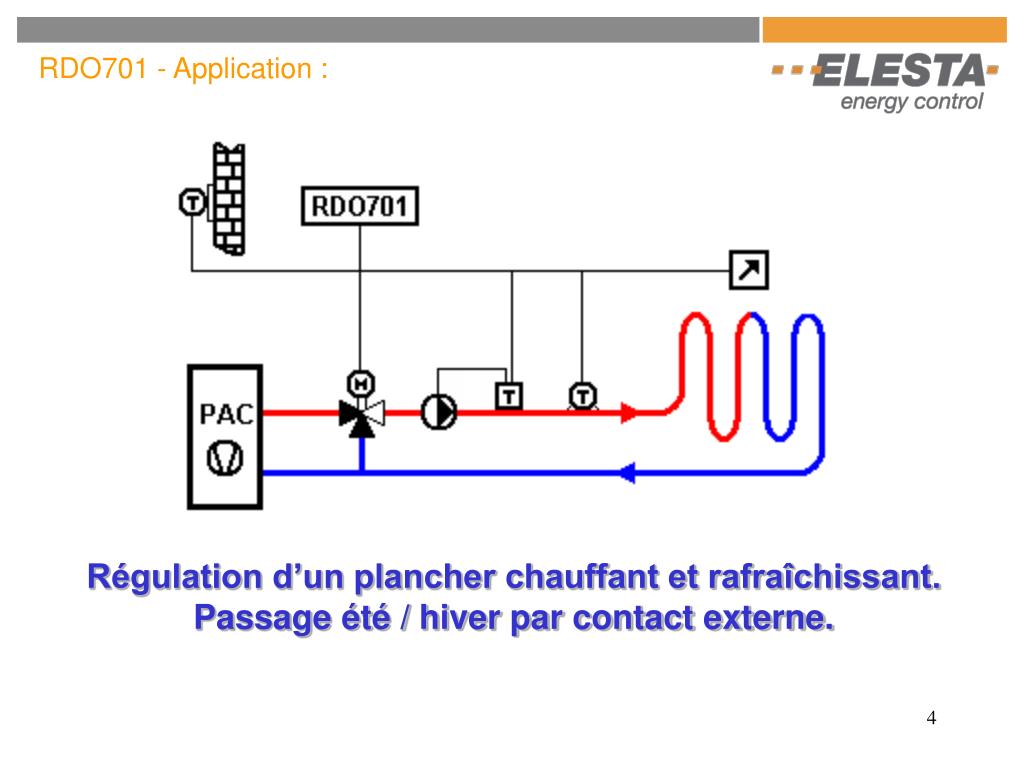

  4. RDO701 - Application : Régulation d’un plancher chauffant et rafraîchissant. Passage été / hiver par contact externe.

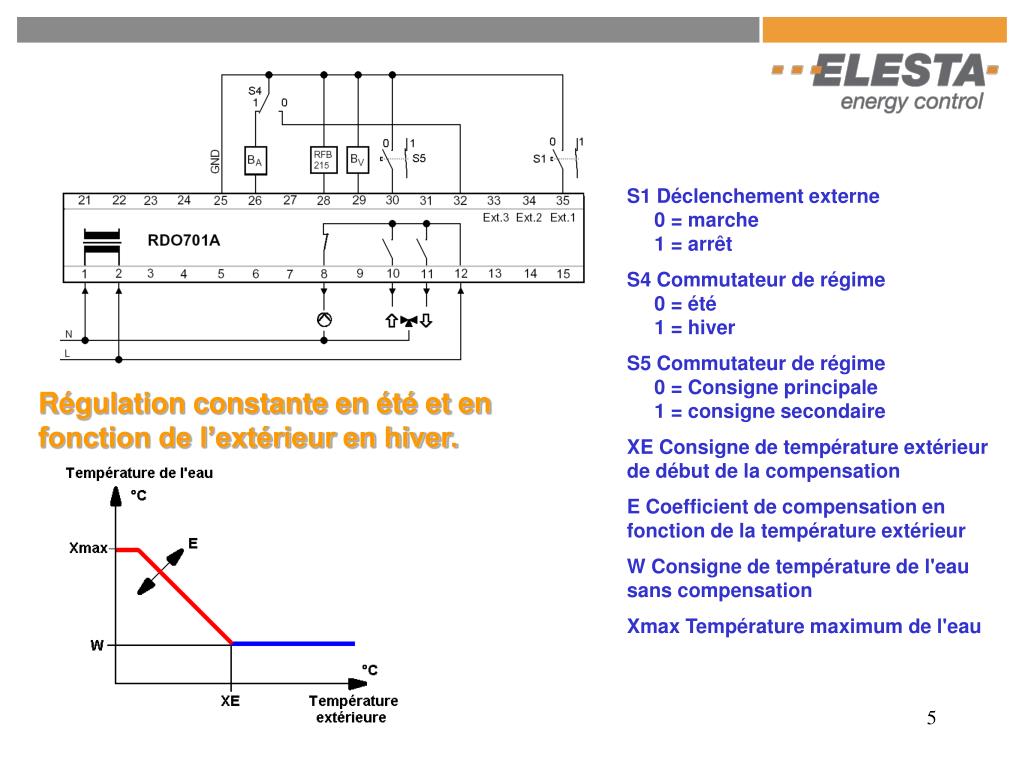

  5. S1 Déclenchement externe 0 = marche 1 = arrêt S4 Commutateur de régime 0 = été 1 = hiver S5 Commutateur de régime 0 = Consigne principale 1 = consigne secondaire XE Consigne de température extérieur de début de la compensation E Coefficient de compensation en fonction de la température extérieur W Consigne de température de l'eau sans compensation Xmax Température maximum de l'eau Régulation constante en été et en fonction de l’extérieur en hiver.

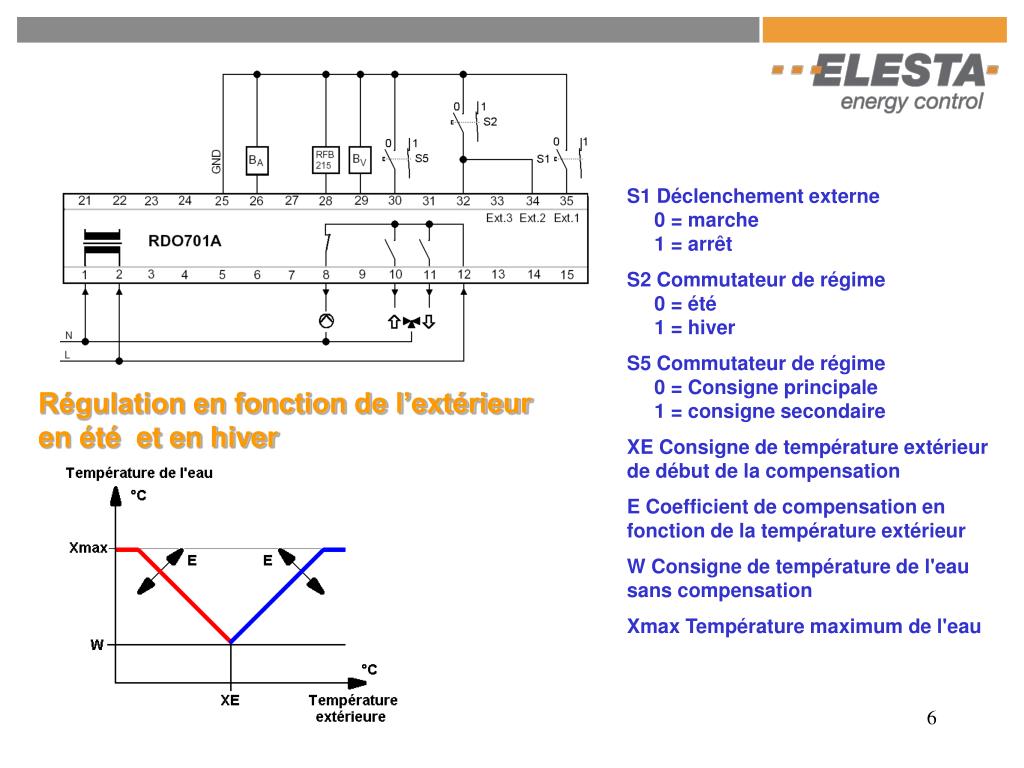

  6. S1 Déclenchement externe 0 = marche 1 = arrêt S2 Commutateur de régime 0 = été 1 = hiver S5 Commutateur de régime 0 = Consigne principale 1 = consigne secondaire XE Consigne de température extérieur de début de la compensation E Coefficient de compensation en fonction de la température extérieur W Consigne de température de l'eau sans compensation Xmax Température maximum de l'eau Régulation en fonction de l’extérieur en été et en hiver

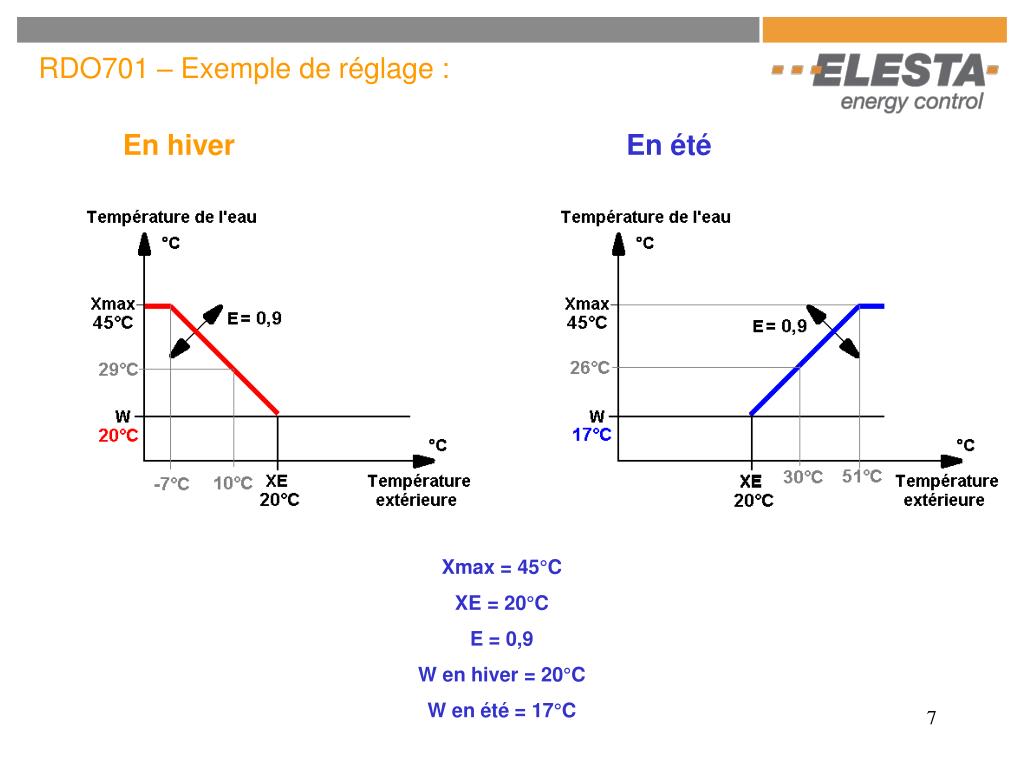

  7. RDO701 – Exemple de réglage : En hiverEn été Xmax = 45°C XE = 20°C E = 0,9 W en hiver = 20°C W en été = 17°C

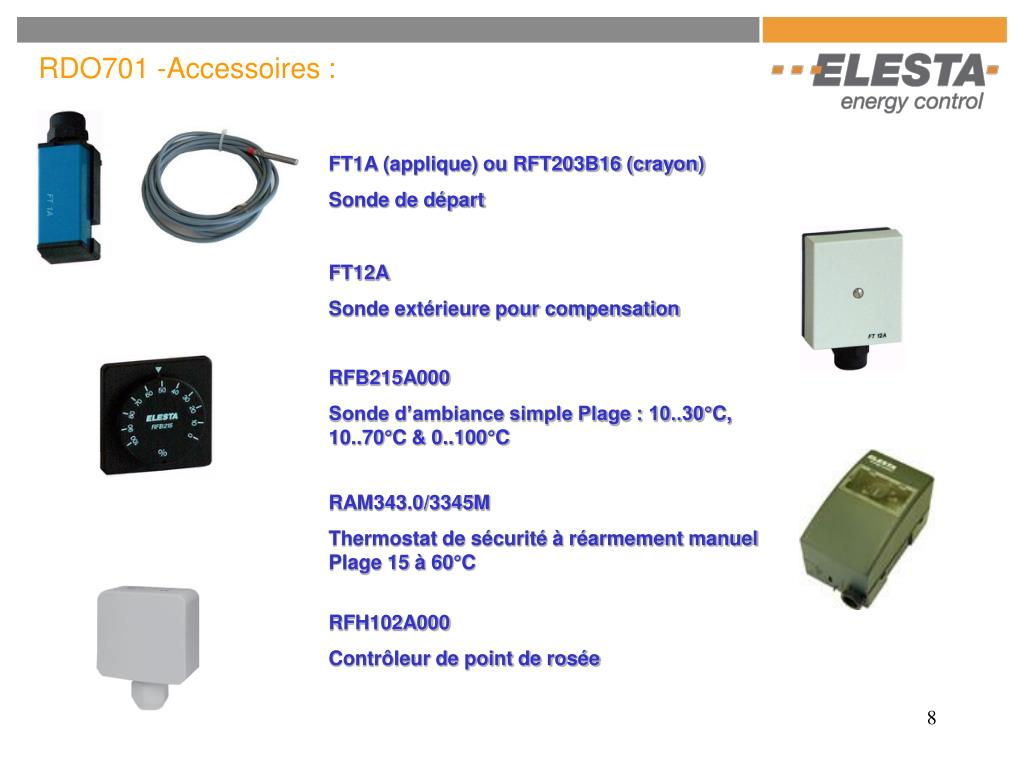

  8. RDO701 -Accessoires : FT1A (applique) ou RFT203B16 (crayon) Sonde de départ FT12A Sonde extérieure pour compensation RFB215A000 Sonde d’ambiance simple Plage : 10..30°C, 10..70°C & 0..100°C RAM343.0/3345M Thermostat de sécurité à réarmement manuel Plage 15 à 60°C RFH102A000 Contrôleur de point de rosée

  9. RDO701 - Caractéristiques : • Régulateur digital à commande analogique • 1 circuit de régulation pour moteur de vanne à commande 3 points • Signalisation des défauts de sondes • Possibilité d’ajouter une commande à distance • Contrôle de la pompe en fonction de la demande avec temporisation à l’arrêt • Deux entrées à contact sec extérieures pour : • - Arrêt de la régulation • - Passage en consigne 2

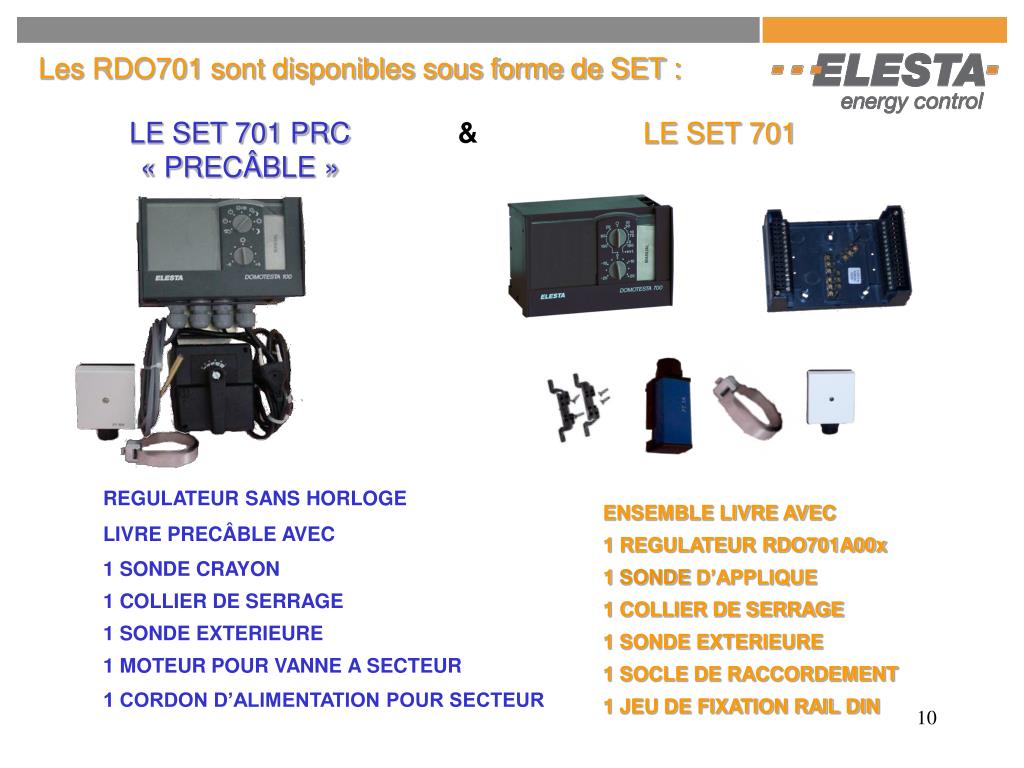

  10. Les RDO701 sont disponibles sous forme de SET : LE SET 701 PRC « PRECÂBLE » & LE SET 701 REGULATEUR SANS HORLOGE LIVRE PRECÂBLE AVEC ENSEMBLE LIVRE AVEC 1 REGULATEUR RDO701A00x 1 SONDE CRAYON 1 SONDE D’APPLIQUE 1 COLLIER DE SERRAGE 1 COLLIER DE SERRAGE 1 SONDE EXTERIEURE 1 SONDE EXTERIEURE 1 MOTEUR POUR VANNE A SECTEUR 1 SOCLE DE RACCORDEMENT 1 CORDON D’ALIMENTATION POUR SECTEUR 1 JEU DE FIXATION RAIL DIN
