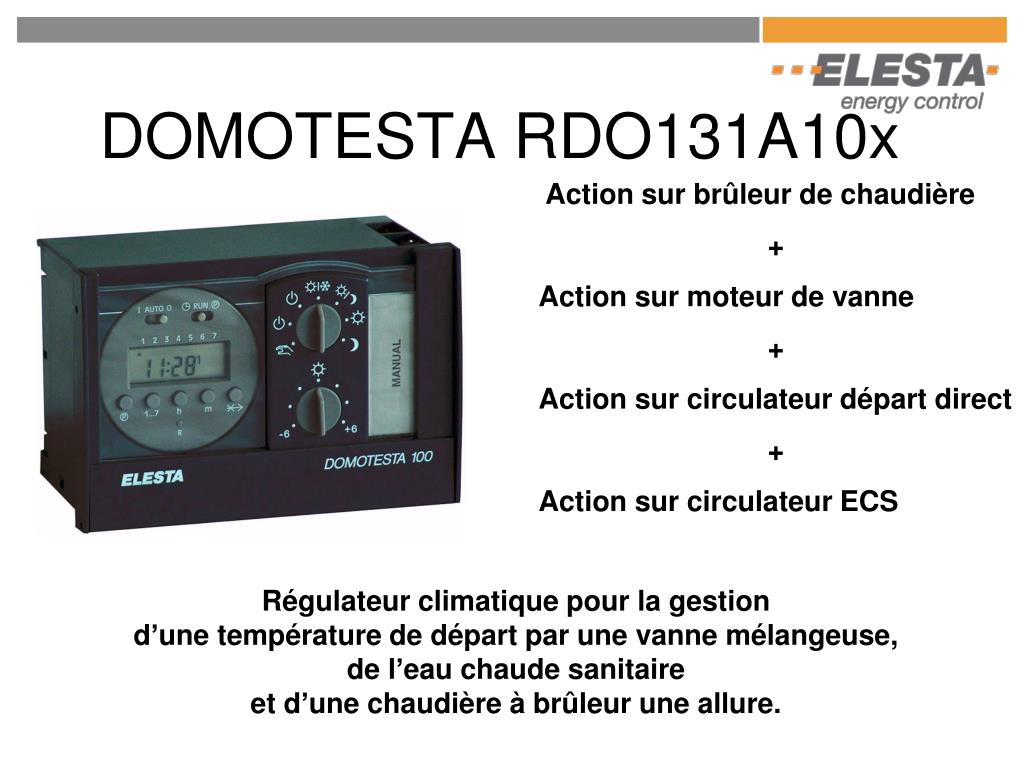

  1. DOMOTESTA RDO131A10x Action sur brûleur de chaudière + Action sur moteur de vanne + Action sur circulateur départ direct + Action sur circulateur ECS Régulateur climatique pour la gestion d’une température de départ par une vanne mélangeuse,de l’eau chaude sanitaireet d’une chaudière à brûleur une allure.

  2. SELECTEUR DE PROGRAMME : MODE MANUEL OU RAMONEUR RDO131 - Mode de fonctionnement: MODE STANDBY MODE ETE MODE CONFORT / ANTIGEL EN FONCTION DE L’HORLOGE MODE CONFORT / REDUIT EN FONCTION DE L’HORLOGE MODE CONFORT PERMANENT MODE REDUIT PERMANENT CORRECTION DE +/- 6K DE LA CONSIGNE D’AMBIANCE (20°C)

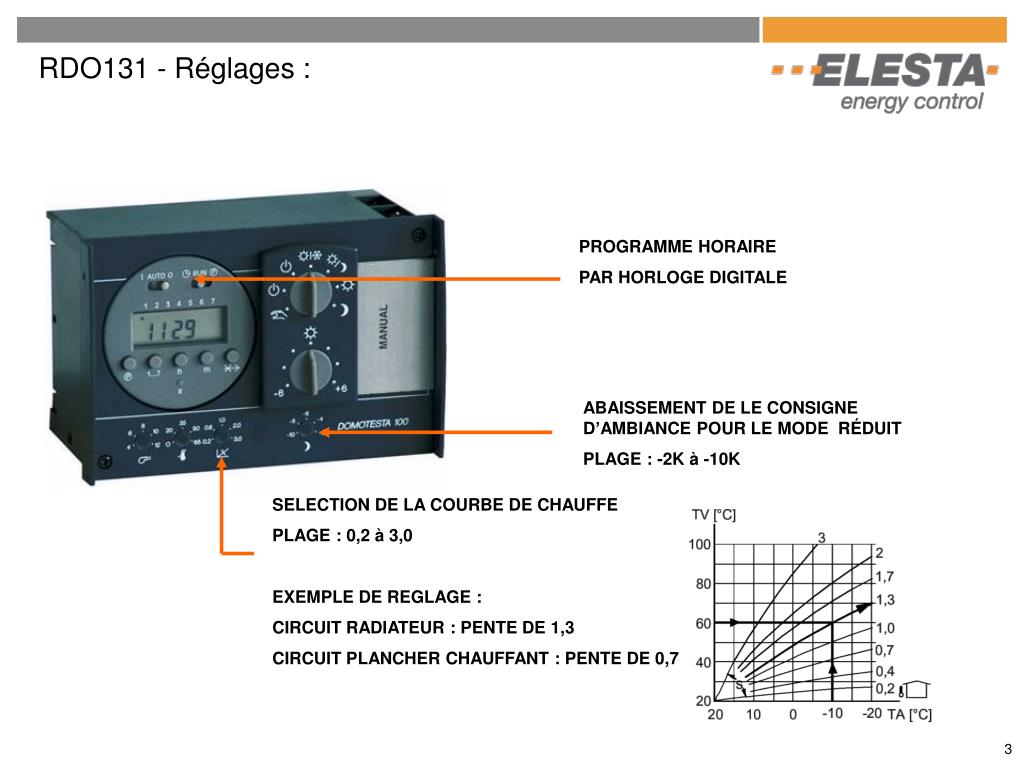

  3. PROGRAMME HORAIRE PAR HORLOGE DIGITALE RDO131 - Réglages : ABAISSEMENT DE LE CONSIGNE D’AMBIANCE POUR LE MODE RÉDUIT PLAGE : -2K à -10K SELECTION DE LA COURBE DE CHAUFFE PLAGE : 0,2 à 3,0 EXEMPLE DE REGLAGE : CIRCUIT RADIATEUR : PENTE DE 1,3 CIRCUIT PLANCHER CHAUFFANT : PENTE DE 0,7

  4. RDO131 - Réglages : Température minimum de la chaudièrePlage : 20 à 65°CLa position “O” met hors service la fonction Avec une sonde de retour :Ce potentiomètre règle la température minimum de retour. Si la cette température n’est pas atteinte, la vanne se ferme. Sans sonde de retour :Ce potentiomètre règle la température minimum de la chaudière. Si la cette température n’est pas atteinte, le brûleur ce met en marche et les circulateurs s’arrêtent Consigne ECSPlage : 40 à 70°CLa position “O” met hors service la fonction Différentiel du brûleur Plage : 4 à 12K

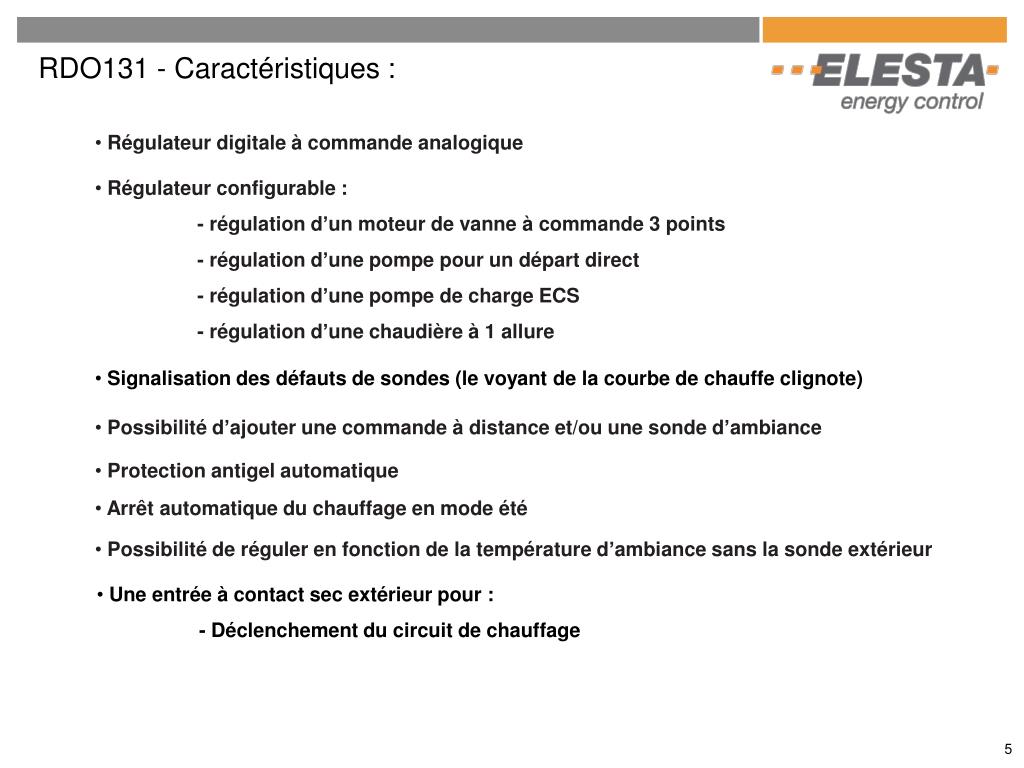

  5. RDO131 - Caractéristiques : • Régulateur digitale à commande analogique • Régulateur configurable : • - régulation d’un moteur de vanne à commande 3 points • - régulation d’une pompe pour un départ direct • - régulation d’une pompe de charge ECS • - régulation d’une chaudière à 1 allure • Signalisation des défauts de sondes (le voyant de la courbe de chauffe clignote) • Possibilité d’ajouter une commande à distance et/ou une sonde d’ambiance • Protection antigel automatique • Arrêt automatique du chauffage en mode été • Possibilité de réguler en fonction de la température d’ambiance sans la sonde extérieur • Une entrée à contact sec extérieur pour : • - Déclenchement du circuit de chauffage

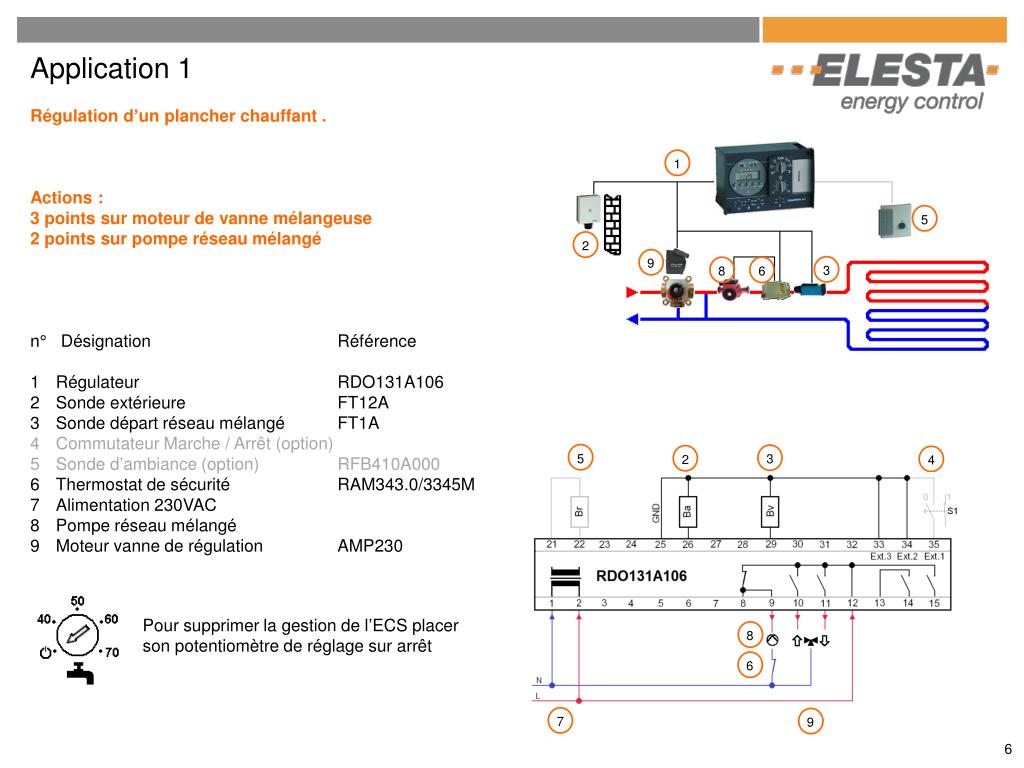

  6. Application 1 • Régulation d’un plancher chauffant . • Actions : • 3 points sur moteur de vanne mélangeuse • 2 points sur pompe réseau mélangé • n° Désignation Référence • Régulateur RDO131A106 • Sonde extérieure FT12A • Sonde départ réseau mélangé FT1A • Commutateur Marche / Arrêt (option) • Sonde d’ambiance (option) RFB410A000 • Thermostat de sécurité RAM343.0/3345M • Alimentation 230VAC • Pompe réseau mélangé • Moteur vanne de régulation AMP230 1 5 2 9 3 8 6 5 3 2 4 Pour supprimer la gestion de l’ECS placer son potentiomètre de réglage sur arrêt 8 6 7 9

  7. Application 2 • Régulation d’un réseau de chauffage en fonction de la température extérieure. • Actions : • 3 points sur moteur de vanne mélangeuse • 2 points sur pompe réseau mélangé • n° Désignation Référence • Régulateur RDO131A106 • Sonde extérieure FT12A • Sonde départ réseau mélangé FT1A • Commutateur Marche / Arrêt (option) • Sonde d’ambiance (option) RFB410A000 • Alimentation 230VAC • Pompe réseau mélangé • Moteur vanne de régulation AMP230 1 2 8 3 7 5 3 2 4 Pour supprimer la gestion de l’ECS placer son potentiomètre de réglage sur arrêt 6 7 8

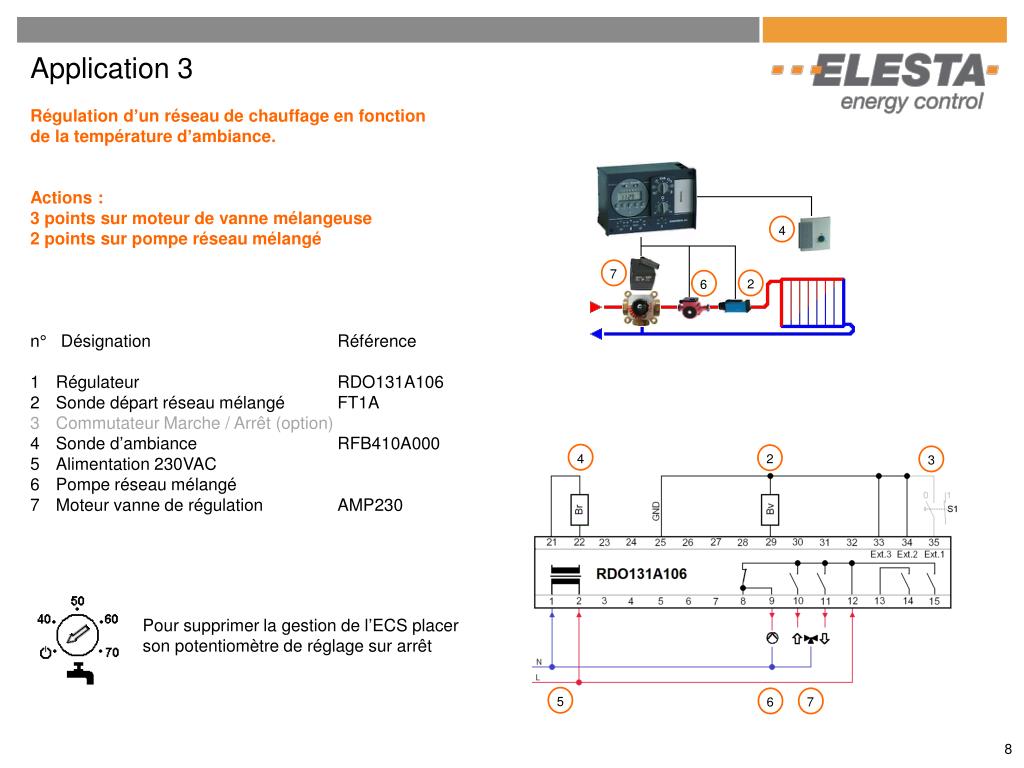

  8. Application 3 • Régulation d’un réseau de chauffage en fonction de la température d’ambiance. • Actions : • 3 points sur moteur de vanne mélangeuse • 2 points sur pompe réseau mélangé • n° Désignation Référence • Régulateur RDO131A106 • Sonde départ réseau mélangé FT1A • Commutateur Marche / Arrêt (option) • Sonde d’ambiance RFB410A000 • Alimentation 230VAC • Pompe réseau mélangé • Moteur vanne de régulation AMP230 4 7 2 6 4 2 3 Pour supprimer la gestion de l’ECS placer son potentiomètre de réglage sur arrêt 5 6 7

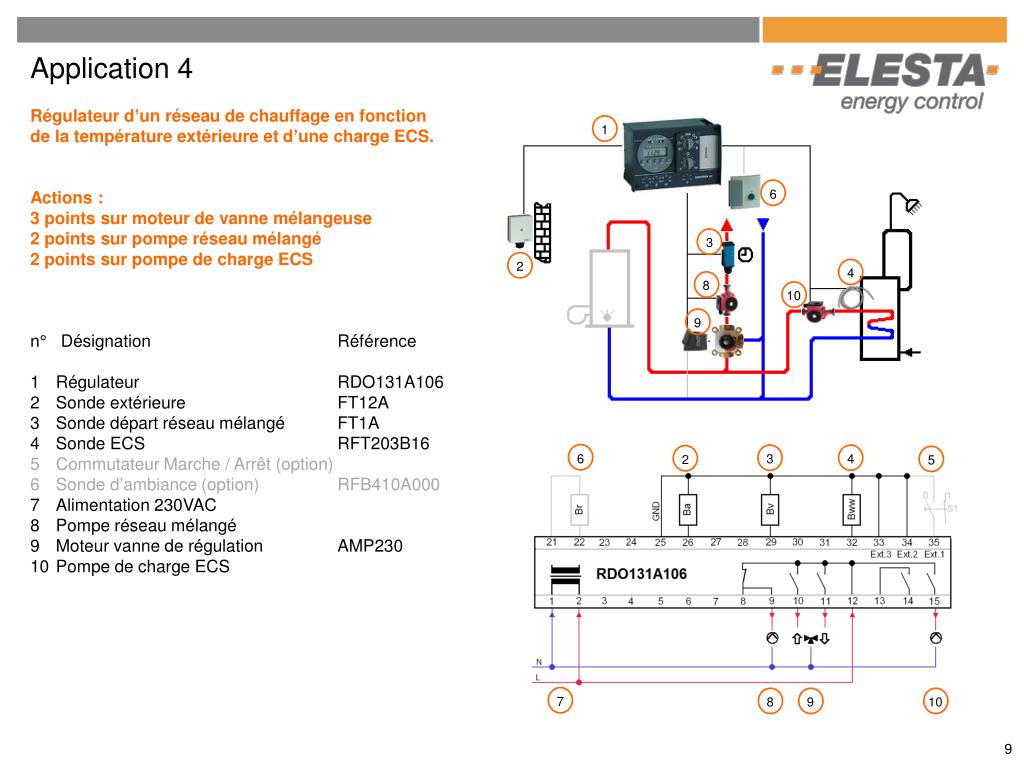

  9. Application 4 • Régulateur d’un réseau de chauffage en fonction de la température extérieure et d’une charge ECS. • Actions : • 3 points sur moteur de vanne mélangeuse • 2 points sur pompe réseau mélangé2 points sur pompe de charge ECS • n° Désignation Référence • Régulateur RDO131A106 • Sonde extérieure FT12A • Sonde départ réseau mélangé FT1A • Sonde ECS RFT203B16 • Commutateur Marche / Arrêt (option) • Sonde d’ambiance (option) RFB410A000 • Alimentation 230VAC • Pompe réseau mélangé • Moteur vanne de régulation AMP230 • Pompe de charge ECS 1 6 3 2 4 8 10 9 6 3 4 2 5 7 8 9 10

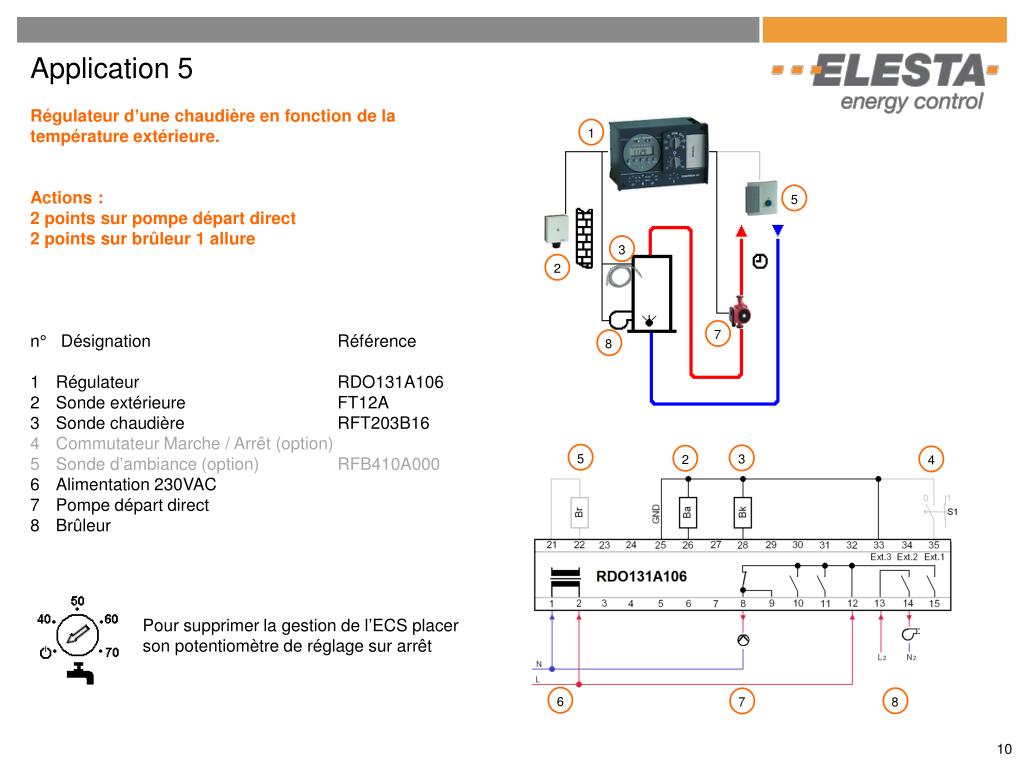

  10. Application 5 • Régulateur d’une chaudière en fonction de la température extérieure. • Actions : • 2 points sur pompe départ direct2 points sur brûleur 1 allure • n° Désignation Référence • Régulateur RDO131A106 • Sonde extérieure FT12A • Sonde chaudière RFT203B16 • Commutateur Marche / Arrêt (option) • Sonde d’ambiance (option) RFB410A000 • Alimentation 230VAC • Pompe départ direct • Brûleur 1 5 3 2 7 8 5 3 2 4 Pour supprimer la gestion de l’ECS placer son potentiomètre de réglage sur arrêt 6 8 7

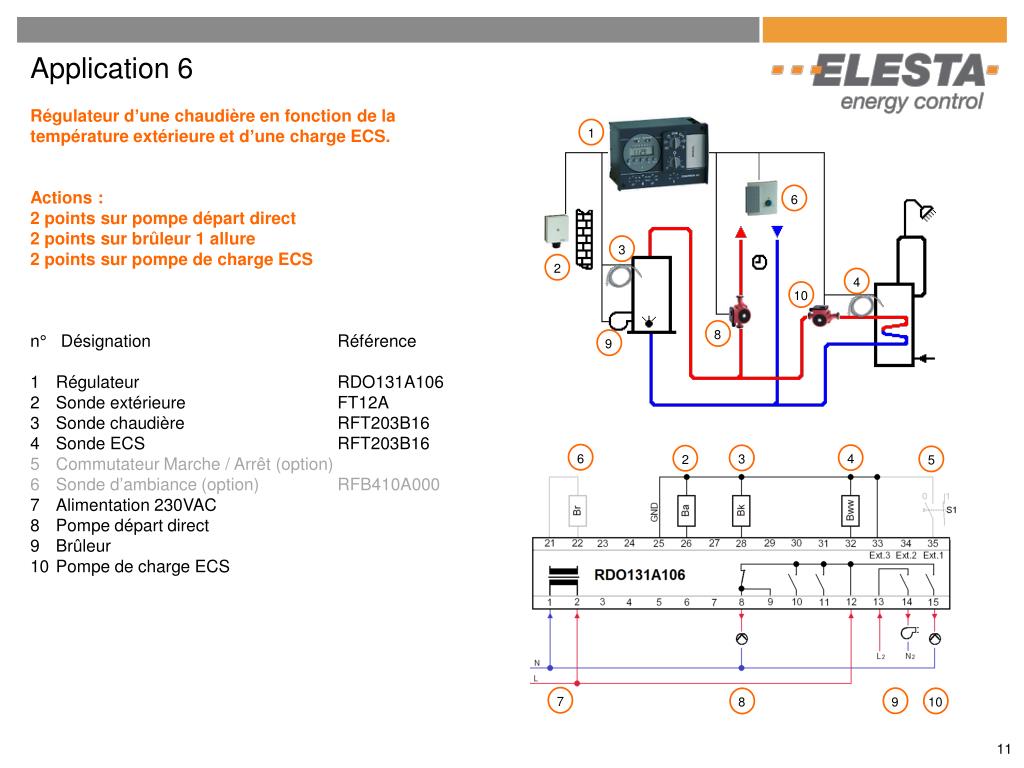

  11. Application 6 • Régulateur d’une chaudière en fonction de la température extérieure et d’une charge ECS. • Actions : • 2 points sur pompe départ direct2 points sur brûleur 1 allure2 points sur pompe de charge ECS • n° Désignation Référence • Régulateur RDO131A106 • Sonde extérieure FT12A • Sonde chaudière RFT203B16 • Sonde ECS RFT203B16 • Commutateur Marche / Arrêt (option) • Sonde d’ambiance (option) RFB410A000 • Alimentation 230VAC • Pompe départ direct • Brûleur • Pompe de charge ECS 1 6 3 2 4 10 8 9 6 4 3 2 5 7 9 8 10

  12. Application 7 • Régulateur d’une chaudière et d’un réseau de chauffage en fonction de la température extérieure. • Actions : • 3 points sur moteur de vanne mélangeuse • 2 points sur pompe réseau mélangé2 points sur brûleur 1 allure • n° Désignation Référence • Régulateur RDO131A106 • Sonde extérieure FT12A • Sonde chaudière RFT203B16 • Sonde départ réseau mélangé FT1A • Sonde retour chaudière (option) FT1A • Commutateur Marche / Arrêt (option) • Sonde d’ambiance (option) RFB410A000 • Alimentation 230VAC • Pompe réseau mélangé • Moteur vanne de régulation AMP230 • Brûleur 1 7 4 3 2 9 10 11 5 5 7 4 3 2 6 Pour supprimer la gestion de l’ECS placer son potentiomètre de réglage sur arrêt 8 11 9 10

  13. Application 8 • Régulateur d’une chaudière et d’un réseau de chauffage en fonction de la température extérieure et d’une charge ECS. • Actions : • 3 points sur moteur de vanne mélangeuse • 2 points sur pompe réseau mélangé2 points sur brûleur 1 allure2 points sur pompe de charge ECS • n° Désignation Référence • Régulateur RDO131A106 • Sonde extérieure FT12A • Sonde chaudière RFT203B16 • Sonde départ réseau mélangé FT1A • Sonde retour chaudière (option) FT1A • Sonde ECS RFT203B16 • Commutateur Marche / Arrêt (option) • Sonde d’ambiance (option) RFB410A000 • Alimentation 230VAC • Pompe réseau mélangé • Moteur vanne de régulation AMP230 • Brûleur • Pompe de charge ECS 1 8 4 3 2 6 10 13 11 12 5 5 8 4 6 3 2 7 9 12 10 11 13

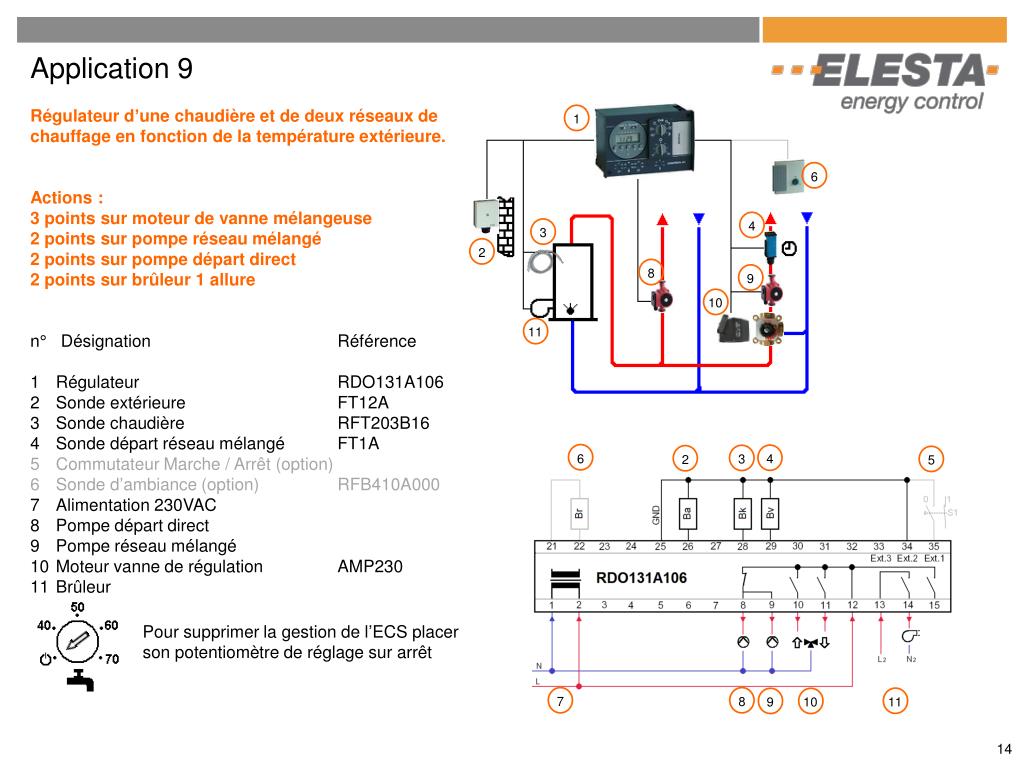

  14. Application 9 • Régulateur d’une chaudière et de deux réseaux de chauffage en fonction de la température extérieure. • Actions : • 3 points sur moteur de vanne mélangeuse • 2 points sur pompe réseau mélangé2 points sur pompe départ direct2 points sur brûleur 1 allure • n° Désignation Référence • Régulateur RDO131A106 • Sonde extérieure FT12A • Sonde chaudière RFT203B16 • Sonde départ réseau mélangé FT1A • Commutateur Marche / Arrêt (option) • Sonde d’ambiance (option) RFB410A000 • Alimentation 230VAC • Pompe départ direct • Pompe réseau mélangé • Moteur vanne de régulation AMP230 • Brûleur 1 6 4 3 2 8 9 10 11 6 4 3 2 5 Pour supprimer la gestion de l’ECS placer son potentiomètre de réglage sur arrêt 7 8 11 9 10

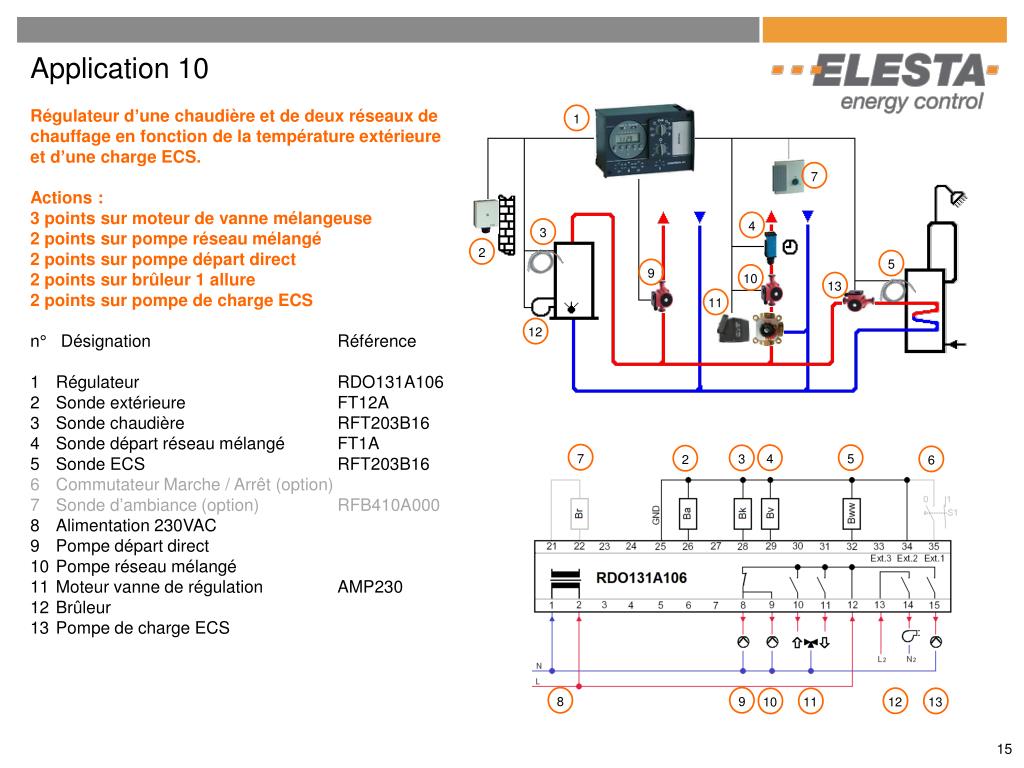

  15. Application 10 • Régulateur d’une chaudière et de deux réseaux de chauffage en fonction de la température extérieure et d’une charge ECS. • Actions : • 3 points sur moteur de vanne mélangeuse • 2 points sur pompe réseau mélangé2 points sur pompe départ direct2 points sur brûleur 1 allure2 points sur pompe de charge ECS • n° Désignation Référence • Régulateur RDO131A106 • Sonde extérieure FT12A • Sonde chaudière RFT203B16 • Sonde départ réseau mélangé FT1A • Sonde ECS RFT203B16 • Commutateur Marche / Arrêt (option) • Sonde d’ambiance (option) RFB410A000 • Alimentation 230VAC • Pompe départ direct • Pompe réseau mélangé • Moteur vanne de régulation AMP230 • Brûleur • Pompe de charge ECS 1 7 4 3 2 5 9 10 13 11 12 7 4 5 3 2 6 8 9 12 10 11 13

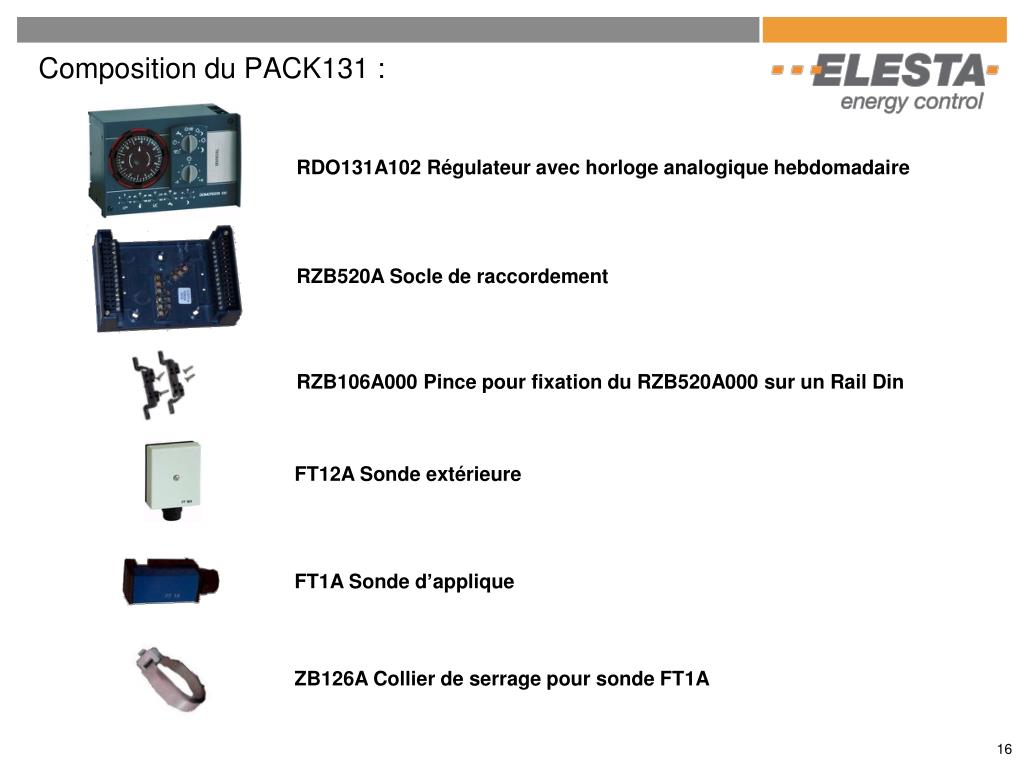

  16. Composition du PACK131 : RDO131A102 Régulateur avec horloge analogique hebdomadaire RZB520A Socle de raccordement RZB106A000 Pince pour fixation du RZB520A000 sur un Rail Din FT12A Sonde extérieure FT1A Sonde d’applique ZB126A Collier de serrage pour sonde FT1A

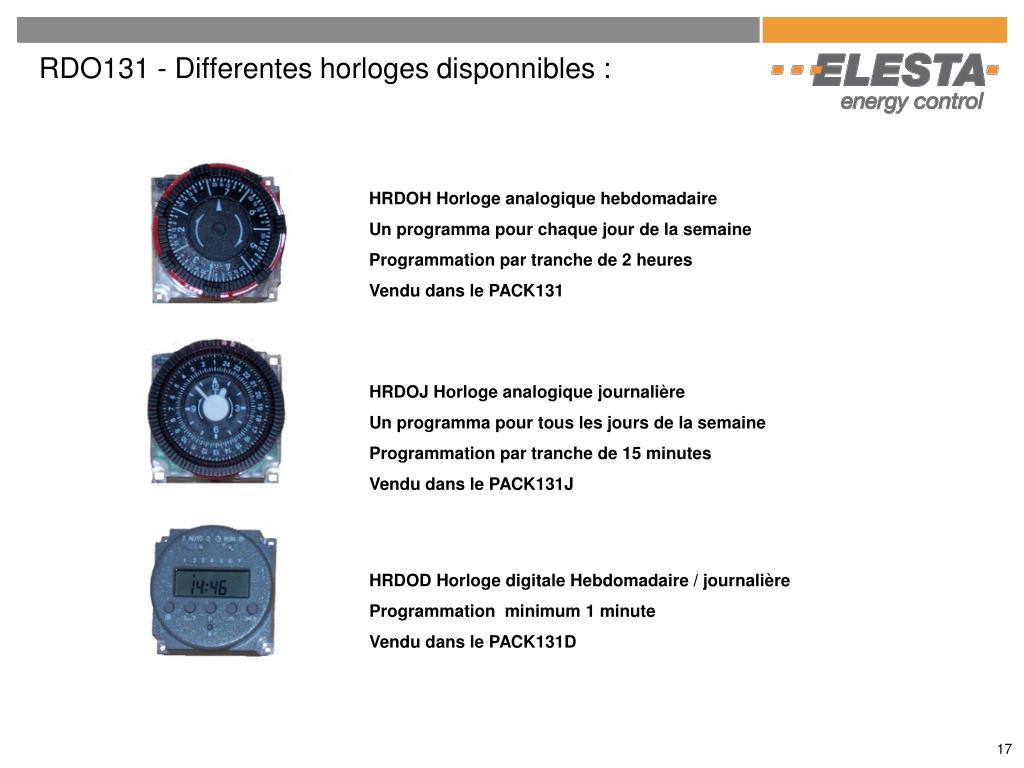

  17. RDO131 - Differentes horloges disponnibles : HRDOH Horloge analogique hebdomadaire Un programma pour chaque jour de la semaine Programmation par tranche de 2 heures Vendu dans le PACK131 HRDOJ Horloge analogique journalière Un programma pour tous les jours de la semaine Programmation par tranche de 15 minutes Vendu dans le PACK131J HRDOD Horloge digitale Hebdomadaire / journalière Programmation minimum 1 minute Vendu dans le PACK131D 17

  18. RDO131 - Sondes et commandes d’ambiance : RFT410A000 Sonde d’ambiance simple RFB410A000 Sonde d’ambiance avec commande à distance - Potentiomètre de correction de consigne +/-3K - Sélecteur du mode de fonctionnement : Mode automatique (fonction de l’horloge) Forçage de la consigne confort Forçage de la consigne réduite (ou hors gel) 18

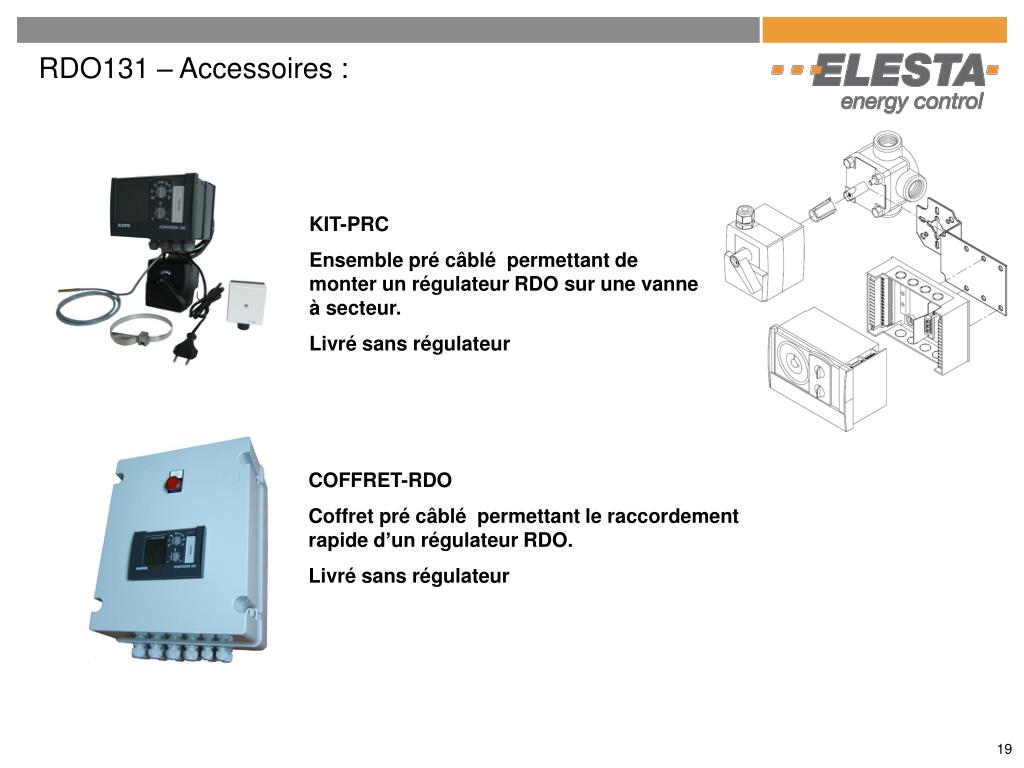

  19. RDO131 – Accessoires : KIT-PRC Ensemble pré câblé permettant de monter un régulateur RDO sur une vanne à secteur. Livré sans régulateur COFFRET-RDO Coffret pré câblé permettant le raccordement rapide d’un régulateur RDO. Livré sans régulateur 19
