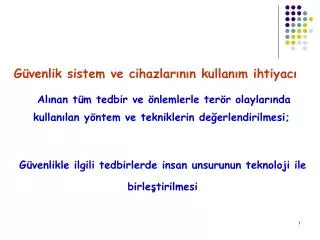

Güvenlik sistem ve cihazlarının kullanım ihtiyacı

1. Güvenlik sistem ve cihazlarının kullanım ihtiyacı Alınan tüm tedbir ve önlemlerle terör olaylarında kullanılan yöntem ve tekniklerin değerlendirilmesi; Güvenlikle ilgili tedbirlerde insan unsurunun teknoloji ile birleştirilmesi

2. Şahıs ve bagaj kontrolünün yasal dayanağı; 1. Uluslararası dayanaklar, 2. Ulusal dayanaklar, 3. 5188 sayılı yasa; 7. Madde nin a,b,c,d ve f bentleri, 4. 97/9707 sayılı yönetmelik,

3. GÜVENLİK SİSTEMLERİ • Güvenlik sistemleri iki aşamadan oluşmaktadır. • Çevre kontrolü ve korunulan alan girişlerinde fiziki kontrol. • Bina girişlerindeki şahıs ve eşya kontrolü Oluşturulan bu güvenlik fiziki ve elektronik sistemler ile desteklenmektedir. İnsan unsuru bu sistemlerin denetimini gerçekleştirir.

4. ELEKTRONİK GÜVENLİK SİSTEMLERİ Tanımı; Güvenlik hizmetlerinin sağlıklı bir şekilde yürütülmesi amacı ile tasarlanmış, günün şartlarına uygun ihtiyaçları karşılayabilmek amacına yönelik, teknolojik gelişmelerin hizmete aktarılmasına imkan sağlayan cihazlar ve bu cihazların birleştirilmesi ile oluşturulan sistemlerdir.

5. ELEKTRONİK GÜVENLİK SİSTEMLERİ Kapalı Devre görüntüleme ve kayıt sistemleri(CCTV); Kontrol edilmesi gereken alanların daha az personellle ve aktif olarak kontrol edilmesini sağlayan ve bu alanlara yerleştirilmiş kamera görüntülerinin belli bir merkezde toplayarak, aynı anda ve geriye dönük denetim oluşturabilen sistemlerdir.

6. ELEKTRONİK GÜVENLİK SİSTEMLERİ Günümüzde kapalı devre televizyon sistemleri artık gündelik hayatımızın bir parçası haline geldi. Eskiden casusluk filmlerinde ya da büyük tesislerde görebildiğimiz bu cihazlara artık her yerde rastlıyoruz. Evlerde, işyerlerinde, mağaza ve alışveriş merkezlerinde kameraların güvenlik amacıyla kullanılması son derece yaygınlaştı.

7. Kapalı Devre görüntüleme vekayıt sistemleri;

8. ELEKTRONİK GÜVENLİK SİSTEMLERİ Kapalı Devre Görüntüleme ve Kayıt Sistemleri CCTV sistemler ;  İzlemek istediğiniz alanların değişik yerlerine yerleştireceğiniz kameralar ile ortamı kontrol altına alan sistemlerdir.Bu sistemler dijital ve analog sistemler olarak iki grupta toplayabiliriz.Her iki sistemde kullanılan kameralar aynıdır .Bu sebepten analog sistemden dijital sisteme geçiş çok kolaydır.CCTV sistemlerinde Mekanın özelliklerine göre değişik tipte kameralar kullanılır.Ortam Şartlarına göre kablosuz kameralar , İnfraredli gece görüşlü kameralar, hareketi kontrol edilebilen kameralar (PTZ kontrol), Network kameralar ve dome kameralar kullanılabilir.

9. Analog ve Dijital Kapalı Devre TV Sistemleri ELEKTRONİK GÜVENLİK SİSTEMLERİ

10. Dijital sistemlerde(DVR:Dijital Video Recorder)  izleme monitörden yapılırken, kayıt sistemin mevcut sabit diskine yapılır. Kayıtlar sabit disklerde saklanır. Tozlu video kaset arşivlerine gerek kalmaz. LAN üzerinden izleme yapmak mümkündür. Internet - Telefon hatları vasıtası ile dünyanın her yerinden görüntü transferi yapılması mümkündür. Analog sistemlerde video recorderler, quad (bölücü) ve switcherlar (seçiciler) kullanılır. Bu tür sistemlerde izleme monitörden yapılarak istenilen bölgelerin kayıtları bir video kasete alınır.Quadlar ve seçiciler , istenilen kameranın görüntüsünü seçme , büyültme , küçültme ve periyodik olarak gösterme işlemlerini yaparlar.

11. CCTV SİSTEMİN EKİPMANLARI ELEKTRONİK GÜVENLİK SİSTEMLERİ • Kamera (S/B) • Pan Tilt Kontrol Üniteleri ve Kamera Muhafazaları • Lens • Monitör (S/B) • Video Kayıt Cihazı (TIME LAPSE) • Switcher (ANAHTARLAMA) • Quad (MONİTÖR EKRAN BÖLÜCÜ) • Multiplexer (ÇOKLAYICI) • Matrix Switcher • Video Motion

12. 1)- Kamera ELEKTRONİK GÜVENLİK SİSTEMLERİ Kamera istenilen bir bölgenin görüntüsünü video sinyaline çevirerek mönitöre aktarmak amacıyla kullanılır. Kameraların besleme gerilimleri 220 V veya 12/24 V olabilir. Renkli ve Siyah Beyaz,Hareketli(Speed Dome Kamera) ve Sabit, Board ve Metal Kasa modelleri vardır.

13. ELEKTRONİK GÜVENLİK SİSTEMLERİ KAMERA SENKRONİZASYONU: Kameraların ürettiği görüntünün monitörde atlama olmadan izlenebilmesi için Kamera senkronizasyonu yapılmalıdır. a)- Dahili Senkronizasyon: Eğer tekbir kamera kullanıyorsak kameranın senkronizasyonu, kameranın içinde bulunan Kristal osilatör yardımıyla yapılır. b)- Harici Senkronizasyon: Birden fazla kamera kullanılan sistemlerde tüm kameralar birbirine senkron edilmelidir. İki tip harici senkronizasyon vardır. 1-Gen-lock: Harici bir clock kaynağından her kameraya kablo çekilerek kameraların harici clock girişlerine bağlanır. Böylece tüm kameralar aynı clock ile senkron edilmiş olur. 2- Line-lock: Sadece AC beslemeli kameralarda uygulanır. Senkronizasyon şebeke frekansındaki sıfır geçişlerine set edilir. Burda senkronizasyon için kablo çekmeye gerek yokdur.

14. Kapalı Devre Televizyon Sistemlerinde Kullanılabilecek Kamera Türleri : CCD Kameralar Dome (Dönen) Kameralar IP Kameralar (Network kameraları) Kablosuz Kameralar Pan / Tilt / Zoom Kameralar Infra Red (Karanlıkta görüntü veren) Kameralar

15. 2)- Pan&Tilt Kontrol Üniteleri ve Kamera Muhafazaları (Housing) Kameraya hem dikey hem de yatay hareket vermek için kullanılır. Uygulama tipine göre değişik güçlerde, 220/24V AC besleme seçenekleriyle ve renk opsiyonlarıyla pan/tilt motorları ve kontrol üniteleri, her türlü dahili ve harici hareketli kamera uygulamalarında kullanılmaktadır. Kamera muhafazaları da (Housing) kameraları dış etkenlerden korumak için kullanılır.

16. ELEKTRONİK GÜVENLİK SİSTEMLERİ -LENS 3)- Lens Kapalı devre televizyon sistemlerinde kaliteli görüntü almada en önemli faktörlerden biri kameralarda kullanılan lenslerdir. Geçirgenliği düşük, distorsiyonlu bir lens, en kaliteli bir kameranın performansını işe yaramayacak ölçüde düşürebilir. Bu nedenle lens seçiminde kaliteden ödün verilmemelidir. Lenslerde yapılabilecek görüntü ayarları: 1- Odak uzaklığı = ZOOM 2- Netlik Ayarı = FOCUS ( Netlik ayarının gece yapılması gerekir.) 3- Işık Hassasiyeti = İRİS

17. ELEKTRONİK GÜVENLİK SİSTEMLERİ -LENS Lens Türleri ; 1-Sabit Lensler 2-Manuel Lensler 3-Varifocal Lensler 4-Oto İris Lensler (Video Drive veya DC Drive) 5-Motorlu Zoom / Focus Lensler 6-Karanlıkta Ayarlı Lensler 7-İnce Mercekli Lensler Encok kullanılan lensler; Sabit-Manuel ve Oto İris lenslerdir. Sabit lenslerde Focus ayarı için BackFocus kullanılır.Sabit lenslerin sabit ışık seviyesi olması gerekir.Manuel lensler de sabit ışık seviyesinde kullanılır ancak bölge loş bir ortam ise manuel olarak irisi ayarlama imkanı vardır.Harici ortamlarda yada harici ortamlara( pencere gibi) bakan bölgeler için Oto İris lens kullanılmalıdır. Sonuç olarak lensler, kullanılacakları kameraların ve çevrenin özelliklerine göre seçilir. Bir lensin bir kamerada kullanılabilmesi için formatının (1/3,1/2,2/3,1) kameraya eşit veya büyük olması gerekmektedir.

18. ELEKTRONİK GÜVENLİK SİSTEMLERİ -LENS Odak Uzaklığı: Lensin odak uzaklığı gördüğü alanın genişliğini belirler.Odak uzaklığı arttıkça görüş açısı azalır.(Zoom yapılmış olur)Birimi milimetre olarak verilir. Lensler Odak Uzaklığına Göre dört guruba ayrılır; 1- Sabit odak uzaklıklı lensler 2- Değişken odak uzaklıklı lensler 3- Manuel zoom lensler odak uzaklıkları geniş bir aralıkta değişebilir. 4- Motorlu zoom lensler.

19. ELEKTRONİK GÜVENLİK SİSTEMLERİ -LENS İris Kontrolü: Çevredeki ışık şartlarına göre iris kontrolü önem kazanır.İnsan gözünde iris, ortamdaki ışık miktarı arttıkça göze gelen ışığı normal seviyede tutmak için göz kısılır, azaldıkça daha fazla ışık almak için açılır.Lenslerdeki irisinde çalışma prensibi aynıdır. Lensler İris kontrollerine göre dörde ayrılırlar: 1-Sabit iris lensler 2-Manuel İris lensler 3-Motorlu İrisli zoom lensler 4-Otomatik irisli lensler Harici ortamlarda lenslerin İris ayarı yapılacaksa bunun en kötü ışık koşullarında yani gece yapılması gerekir.

20. ELEKTRONİK GÜVENLİK SİSTEMLERİ-MONİTÖR 4)- Monitör Kapalı devre televizyon sistemlerinde kameraların tespit ettiği görüntülerin anında izlenmesi gerekmektedir. Monitörler, CCTV sistemlerinin en önemli ve vazgeçilmez unsurlarından biridir. Sistemde kullanılan kamera, multiplexer, lens vb. ekipmanlar ne kadar kaliteli olurlarsa olsunlar, kullanılan monitör seçiminde yapılan bir hata sistem kalitesini düşürür veya istenilenleri karşılamayan bir sistem haline getirir. Bu nedenle, monitör seçerken ekran çözünürlüğü ve izlenecek kamera sayısına göre ekran boyutu mutlaka göz önünde bulundurulmalıdır. Monitörlerin arka bölümünde ‘ H / L’ seçenekli anahtar bulunur. H = Sonlandırılmamış L = Sonlandırılmış Renkli Monitör S / B Monitör

21. 5)- Video Kayıt Cihazı (Time Lapse) CCTV uygulaması yapılan bir yerde, bir çok kameranın görüntüsünü aynı anda, hiçbir olayı kaçırmadan izlemek zordur. Bazı olayları yeniden izlemek, bir suç işlenmişse suçluyu belirlemek ve kanıt oluşturmak gerekebilmektedir. Bu amaçla tek bir video kasete uzun sürelerle kayıt yapabilen profesyonel video kayıt cihazları kullanılmaktadır.CCTV sistemlerinde kullanılan Time-Lapse Video Kayıt Cihazları 3 saatlik bir VHS kasete 3, 12, 24 saatten 960 saate kadar kayıt yapabilen cihazlardır. Elektronik aksamları yanı sıra mekanik aksamları da özel olarak tasarlanan ve imal edilen bu cihazların yeniden izleme  esnasında alarm anlarını saptama, hızlı bulma gibi pek çok kullanım özellikleri bulunmaktadır.

22. 6)- Switcher (Anahtarlama) ELEKTRONİK GÜVENLİK SİSTEMLERİ Tek bir kamera ile izleme yapılacak yerlerde, bir kamera ve bir monitör yeterli olabilir. Birden fazla kamera kullanarak yapılacak izlemelerde, kamera sayısı kadar monitör kullanmak pahalı, fazla yer kaplayan ve pratik olmayan bir çözümdür. Böyle durumlarda en uygun çözüm, kamera seçici kullanarak bir sistem oluşturmaktır.Kamera seçiciler, kameralardan gelen görüntüleri istenilen sıra ve istenilen zaman aralıkları ile bir ya da daha fazla monitörlerde göstermeye yarayan, değişik model ve kapasitelerde üretilmiş cihazlardır. • TÜM SESLERİ İÇEREN TEK SİSTEMDİR. • BY PASS - HOME - AUTO • S/B, RENKLİ AYIRIMI YOK. • ALARM GİRİŞİ • HER KAMERANIN KAYDI HER AN YAPILAMAZ. KAMERA İPTAL KAMERAYI EKRANDA SABİT HALE GETİRME GÖRÜNTÜLERİ İZLEME

23. ELEKTRONİK GÜVENLİK SİSTEMLERİ 7)- Quad (Monitör Ekran Bölücü) CCTV sistemlerinde birden fazla kameradan gelen görüntülerin sıra ile izlenmesinin güvenlik açısından yeterli olmadığı, birden fazla kameranın görüntülerinin aynı anda izlenmesi gerektiği hallerde Quad ve Multiplexer cihazları kullanılmaktadır. Quad üniteleri bir CCTV monitörünün ekranını dörde bölerek aynı anda dört kameranın izlenebilmesini sağlarlar. Quad

25. ELEKTRONİK GÜVENLİK SİSTEMLERİ 8)- Multiplexer (Çoklayıcı) Multiplexerler, tiplerine göre 4, 8, 9, 10, 16 ya da 32 kameranın görüntülerinin, monitör ekranını kamera sayısı kadar yada istenildiği sayıda bölerek ekrandan aynı anda izleme ve/veya aynı anda tek bir kayıt cihazına tam ekran görüntüsü olarak kayıt edilmesini sağlayan cihazlardır. S/B, RENKLİ MODELLERİ VAR SIMPLEX DUBLEX TRIPLEX TÜM KAMERA KAYDI FAKAT KAYIT ANINDA TEK KAMERA İZLEME NORMAL GÖRÜNTÜ İZLEME ANINDA KAYIT EDİLENİ DE İZLEME. TÜM KAMERA KAYDI VE TÜM KAMERA LARI İZLEME

26. ELEKTRONİK GÜVENLİK SİSTEMLERİ 9)- Matrix Switcher • ÇOK KULLANICI DURUMDA KULLANILIR • SES SİSTEMİ YOKTUR • KAMERA MONİTÖR SINIRLAMASI İSTEĞE BAĞLI • RENKLİ,S/B AYRIMI YOK

27. 10)- Video Motion (Hareket Algılama Sistemleri) Kapalı devre TV sisteminde,hareket algılamanın amacı; yüksek güvenlik gerektiren yerlerde sürekli olarak hareket varlığının izlenmesidir. Bu işlem bir güvenlik görevlisi tarafından yapılamaz, çünkü bir insan bir CCTV veya PC Monütörüne en fazla 20-30 dakika sürekli olarak dikkatini verebilir. Bu süre sonunda dikkati giderek azalmaya başlar ve bazı şeyleri kaçırmaya başlar. Kapalı Devre Televizyon Sistemi (CCTV) kurulan bölgede 24 saat hareket izlenmek isteniyorsa Hareket Algılama Sistemine(Video Motion) ihtiyaç vardır. kameralardan gelen görüntü işaretlerinin analiz edilmesidir. Çevre güvenliğinin sağlanması amacıyla bütün sınır çizgisini paralel görecek şekilde peş peşe kameralar yerleştirilir. Kameralardan elde edilen görüntülerin incelenmesi amacıyla izleme merkezine video motion üniteleri yerleştirilir. Sistem her kamera görüntüsü ayrı ayrı 24 saat gözlem altında tutar. Merkeze gelen her kamera görüntüsünün sadece ihtiyaçlara göre tanımlanmış alanlarında, belirlenmiş büyüklükteki bir cismin, belirlenmiş limit hızın üzerinde ve tanımlanmış istikamette hareket etmesi durumunda alarm verir. Örneğin bir çit bölgesini gören kameranın görüntüsünde çitin 1 metre önü ve arkası alarm alanı olarak tanımlanır. Bu tanımlanan bölgeye belirlenmiş büyüklükte bir cismin girmesi durumunda sistem hareketi yakalar ve alarm verir. Son dönemlerde gelişen video sinyali işleme teknolojisi her ölçekteki uygulamada video motion uygulamasını uygun çözüm olarak sunmaktadır. Ayrıca bir altyapıya gerek duyulmaması maliyet analizinde uygun çözüm getirmektedir. Ancak sistemin uygulanacağı alanlarda yoğun bitki örtüsünün bulunmaması gerekmektedir. Sistemde kameraların gece koşullarında da görüntü elde edebilmesi için sistemin mutlaka gece aydınlatmasının video motion sistemi standartlarına uygun olması gerekmektedir.

28. Kapalı Devre TV Sistemlerini Uzaktan İzleme Üniteleri ELEKTRONİK GÜVENLİK SİSTEMLERİ -İşyerini izlemek isteyen iş sahipleri-Evdeki çocuğunu izlemek isteyen ebeveynler-İş Yerinden görüntü transferi yapmak isteyen iş sahipleriAynı zamanda bu görüntülerin kayıtlarını yaparak daha sonra bu kayıtları izlemek isteyenlerin tercih ettikleri sistemlerdir.

29. Uzaktan izleme yaptığınız remote programlarınız ile , Pan - Tilt - Zoom özellikli kameralarınızı hareket ettirebilir , istediğiniz bölgeleri takip edebilirsiniz. Sisteminizde birden fazla kamera bulunuyor ise istediğiniz kamerayı veya seçtiğiniz tüm kameraları bir remote programı sayesinde izleyebilirsiniz ELEKTRONİK GÜVENLİK SİSTEMLERİ

30. ELEKTRONİK GÜVENLİK SİSTEMLERİ İzleme yapmak istediğiniz bölgede bilgisayar olması ve bu bilgisayarın özelliklerinin yeterli olması  halinde bir DVR kart ile uzaktan izleme sistemini hazırlanır. • DVR Kartlar ile gerek internet üzerinden gerekse  PSTN (telefon hatlarını kullanarak) izleme ve kayıt işlemleri yapılabilir.

31. İzlenecek bölgede bir bilgisayar veya internet bağlantısı olmaması durumunda ise PSTN üzerinden transfer yapacak araçlar kullanılarak izleme yapılır. ELEKTRONİK GÜVENLİK SİSTEMLERİ • Bu tür görüntü transferi cihazları ile , normal telefon hatları kullanılarak görüntü transferi yapılır. Bir internet bağlantısına veya bilgisayar bağlantısına gerek yoktur.

32. ELEKTRONİK GÜVENLİK SİSTEMLERİ • İzleme yapmak istediğiniz bölgede bir bilgisayar olması şart değildir. Eğer mekana ADSL / Kablo İnternet  gibi bir internet bağlantı noktası temin edilebilir ise IP kameralar ile uzaktan izleme işlemi yapılabilir. Lan kablosu ve kameranın enerji bağlantısının olması yeterlidir.) • Network (IP) Kameralar , bir bilgisayara gerek kalmadan gerek bir LAN üzerinden gerekse gerekli ağ bağlantısı ve ekipmanları sağlanması halinde internet üzerinden görüntü transferi yapılmasını sağlar.

33. IP Kameralar ELEKTRONİK GÜVENLİK SİSTEMLERİ IP Kamerası, kameraya dahil edilmiş web sunucusudur. Üç bölümden oluşur : 1- Kamera Modülü 2- Web Sunucusu 3- Ağ Cihazı. VİDEO OUT LENS-KAMERA WEB SUNUCUSU AĞ CİHAZI

34. ELEKTRONİK GÜVENLİK SİSTEMLERİ IP Kameralar ile Uzaktan Denetleme;

35. Bilgisayar Kontrollü Uzaktan Denetleme;

36. Gizli Kamera Gizli Kamera Nedir? Çok küçük boyutlarda üretilen, fark edilmeden görüntü ve ses alabilen kameralara GİZLİ KAMERA denilmektedir. Bu kameralar bir oyuncağın içine, bir duvar saatine veya herhangi bir yere gizlenebilir. Gizli kameralar en çok güvenlik amacıyla ev veya işyerlerinin bir taraflarına yerleştirilip kullanılır. Burada 2 ana beklenti vardır.* Görüntü ve sesin, gerçekten fark edilmeden alınması istenebilir ( gizli izleme )* Müşteri veya ziyaretçilerin rahatsız olmaması için minik kamera kullanılması ( örneğin bir pastane) çok gereklidir. Ancak bu yerlerde müşteriler kamerada görünmek istemezler. İşyeri sahibi ise hırsızlığı önleme ve güvenlik için kamera sistemi kurmak  isterse kullanacağı ürün mini kamera veya mikro kameradır) Tam profesyonel olan gizli kameralar ise insanın üzerinde taşıyabileceği boyutlarda küçültülmüş, ses ve görüntüyü alan aynı zamanda da bir kasete kayıt yapan seyyar (mobil) kameralardır. Habercilerin kullandığı kameralar bunlardır. Profesyonel gizli kamera insanların üzerine yerleştirilirler. Her ortama rahatlıkla girip çıkabilirler. Nereden ne şekilde bakılırsa bakılsın kesinlikle görülmezler. Gizli Kamera Kullanımında Dikkat edilecek Hususlar: Mesela bir tehdit olayının, bir taciz olayının, rüşvet alışverişinin ya da hırsızlık anının görüntülenmesi hiçbir zaman suç sayılmaz. Buna karşılık soyunma kabinlerinde, muayene odaları ya da yatak odalarında habersiz yapılan gizli kamera çekimi tam bir suçtur. Tüm kullanıcıların ilgili kanun, yönetmelik ve genel ahlak kurallarına uygun davranması önerilir ve tüm kanuni sorumluluk kullanıcılara aittir.

37. Mikro Boyutlarda Board Kamera) Kablosuz Mini Kamera Kızıl Ötesi Görüşlü Güvenlik Kameraları Hareket algılayıcı (pır dedektör) Görünüşlü Kamera Yangın,Duman,Gaz Dedektörü Görünümlü Gizli Kamera Kablolu Mini Kamera

38. DİJİTAL KAYDIN ANALOG KAYDA GÖRE AVANTAJLARI: 1- Dijital kayıt cihazları bakım gerektirmez. 2- Video Motion uygulaması gibi anlık kayıt gerektiren durumlarda hemen devreye girer. 3- İleri bir tarihte kayıtlar izlenmek istendiğinde ileri geri sarma işlemi yapılmadan kayıtlara kolaylıkla ulaşılabilir. 4- Kayıt yapılan ortam(Sabit disk) tekrar tekrar silinebilir ve kayıt yapılabilir. 5- Bilgisayar yardımıyla izlenen görüntüler üzerinde istenen değişiklilikler ve geliştirmeler yapılabilir, yazıcıdan çıktı alınabilir veya faks çekilebilir. 6- Kurulumu kolaydır ve bilgisayara yazılım yükleme ile telefon hattının bağlanması çoğunlukla yeterlidir.

39. ELEKTRONİK GÜVENLİK SİSTEMLERİ Yardımcı Güvenlik Cihazları: 1)- X-Ray Cihazları 2)- Metal Dedektörler a)-Kapı Tipi Metal Dedektörler b)-El Tipi Metal Dedektörler 3)- Patlayıcı Kontrol Dedektörleri 4)- Posta Kontrol Cihazları 5)- Kilitler 6)- Aydınlatma 7)- Turnikeler

40. ELEKTRONİK GÜVENLİK SİSTEMLERİ 1)- X-Ray Cihazları: X-Ray cihazları;Röntgen tekniğine dayalı olarak X ışınları marifeti ile içerisinden geçirilen nesnelerin ayrıntılı olarak görüntü ekranında incelenmesini sağlayan cihazlardır.Diğer bir deyişle; Kişilerin bagajlarının içlerinde tehlikeli madde olup olmadığını tespit etmek amacıyla düşük radyasyonla çalışan cihazlardır. X-Ray cihazları üç ana üniteden oluşur. 1)-X ışını ünitesi 2)-Ekran 3)-Kontrol Paneli

41. ELEKTRONİK GÜVENLİK SİSTEMLERİ X Ray cihazlarının çalışma prensibi; X ışınları maddeler tarafından yoğunluklarına göre absorve edilmekte ve görüntü yoğun gözükmektedir.Düşük atom numaralı organik maddeler ise x ışınlarını yansıtmaktadır.

42. ELEKTRONİK GÜVENLİK SİSTEMLERİ Radyasyon nedir? Maddesel bir ortamdan geçerken, onunla etkileşerek doğrudan veya dolaylı olarak iyon çiftleri oluşturabilen X veya Gama ışını gibi eletromanyetik ışınlarla, kinetik enerjiye sahip tanecik karakterli parçacıklardır.

43. Radyasyon ışıma Radyasyon (ışınım) Enerjinin bir yerden başka bir yere taşınmasıdır. Örnek:”ışık”, duyu organlarımızla gözle gördüğümüz bir radyasyondur.”Isı”, hissettiğimiz bir radyasyondur.Mikrodalga ve X ışınları gibi radyasyonları göremeyiz ve hissedemeyiz.Güneş başlı başına bir radyasyon kaynağıdır. X-Işınları Röntgen ışığı olarak da bilinir. Görünür ışık dalgaları ve mor ötesi ışınları gibi dalga şeklindedir. Bir atoma dışardan gönderilen yüksek enerjili elektronlar(elektron bombardımanı) o atomun ilk halkalarından elektron koparırlar. Kopan bu elektronların yerine yüksek seviyedeki elektronlar atlayarak bu boşluğu doldururlar. Bu sırada ortaya çıkan enerji fazlalığı ışın olarak (X-Işını) dışarı salınır. Çekirdek içindeki protonlarda hareket eden bu elektronu yakalar ve nötrleşir. İyonlaştırma: Yüklü hale getirme: Nötr olan bir bir atomun yörüngesinden bir elektron fırlatılması iyonlaşmasına sebep olur. X Işınları vücuttan geçebilirler.

44. ELEKTRONİK GÜVENLİK SİSTEMLERİ

45. ELEKTRONİK GÜVENLİK SİSTEMLERİ Sağlık emniyeti; Dozimetre ( Dozaj Gösterge Şeridi ) ve kullanılması X-ray sistemleri;

46. X-ray kontrol paneli kullanımı ve tuşfonksiyonlarının açıklanması X-ray cihazlarının kontrol panelleri cihazın cinsine ve modeline göre farklılık gösterir. Genel olarak Tuşların isimleri değişse de, görüntü incelemede kullanılan fonksiyonlar hemen hemen aynıdır.

47. X-ray kontrol paneli kullanımı ve tuşfonksiyonlarının açıklanması

48. 12-X-ray kontrol paneli kullanımı ve tuşfonksiyonlarının açıklanması Power on Lamb. Kırmızı ışık ON/OFF KEY

49. 12-X-ray kontrol paneli kullanımı ve tuşfonksiyonlarının açıklanması

50. X-ray kontrol paneli kullanımı ve tuş fonksiyonlarının açıklanması FWD Tuşu; Konveyör bantının ileri hareketi için kullanılır. Ayrıca cihaz menülerinin ayarlanmasında menüler arasında dolaşımı sağlayan tuşdur. REW Tuşu; Konveyör bantının geriye doğru çalıştırılmasını sağlar. Cihaz her iki yönde de görüntü taraması yapabilir
