Diagram UML Studi Kasus : Sisfo Perpustakaan. Sistem Informasi Perpustakaan yang terlibat didalamnya ada pegawai/petugas disebut pustakawan dan anggotanya adalah mahasiswa. Pustakawan adalah operator sisfo yang diharuskan untuk login terlebih dahulu ,Prosedurnya adalah: Pencarian buku

kalkin
Download Presentation

Diagram UML Studi Kasus : Sisfo Perpustakaan

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Diagram UML StudiKasus : SisfoPerpustakaan

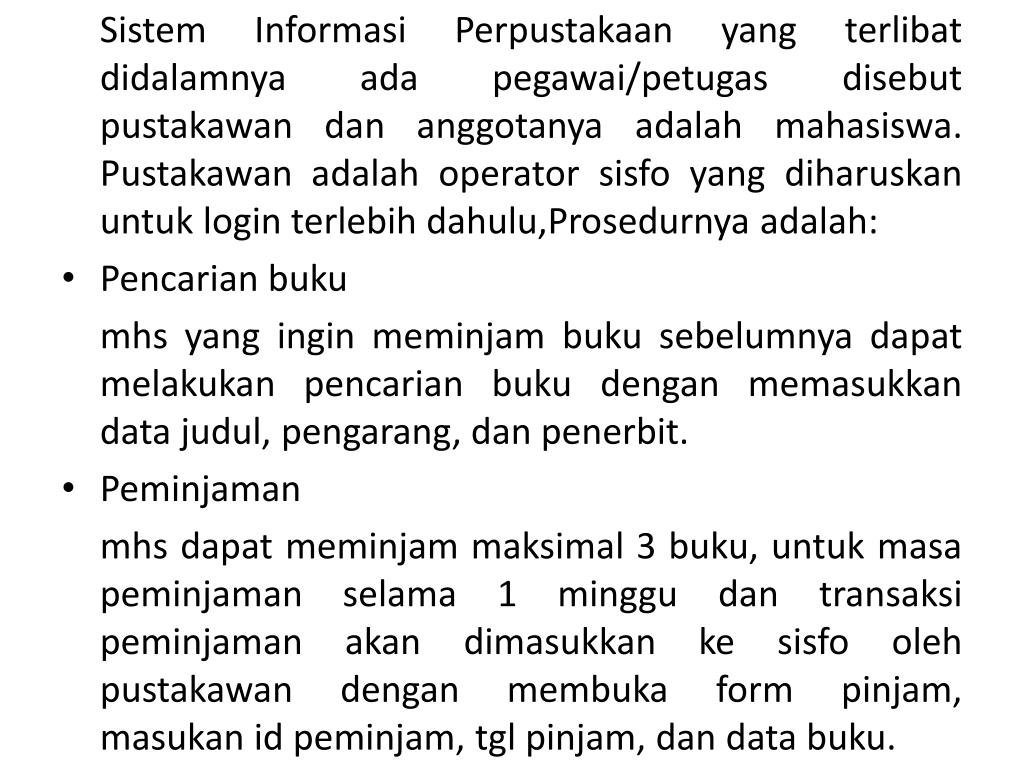

  2. Sistem Informasi Perpustakaan yang terlibat didalamnya ada pegawai/petugas disebut pustakawan dan anggotanya adalah mahasiswa. Pustakawan adalah operator sisfo yang diharuskan untuk login terlebih dahulu,Prosedurnya adalah: • Pencarian buku mhs yang ingin meminjam buku sebelumnya dapat melakukan pencarian buku dengan memasukkan data judul, pengarang, dan penerbit. • Peminjaman mhs dapat meminjam maksimal 3 buku, untukmasapeminjamanselama 1 minggudan transaksi peminjaman akan dimasukkan ke sisfo oleh pustakawan dengan membuka form pinjam, masukan id peminjam, tgl pinjam, dan data buku.

  3. Pengembalian mhsdiharuskanmengembalikanbuku yang dipinjam, pustakawanakanmemasukkan data transaksipengembaliandenganmengecekanggotasertabuku. Jikamhsterlambatmengembalikanbukuataubukudalamkeadaanrusakmakadikenakanbiayadenda. Jikabukuhilang, makadilakukanpenggantianbukutersebut. • Penambahanbukubaru pustakawandapatmenambahbukubarudenganmemasukkan data bukudanakanterciptakodebuku yang akanmemodifikasi (update) file/table buku.

  4. Gambarkan : • use case diagram • Class diagram • Sequence diagram • Activity diagram • State chart diagram

  5. Class Diagram

  6. Sequence Diagram For Use Case PenambahanBukuBaru

  7. Sequence Diagram For Use Case PenggantianBuku

  8. Sequence Diagram For Use Case HitungDenda

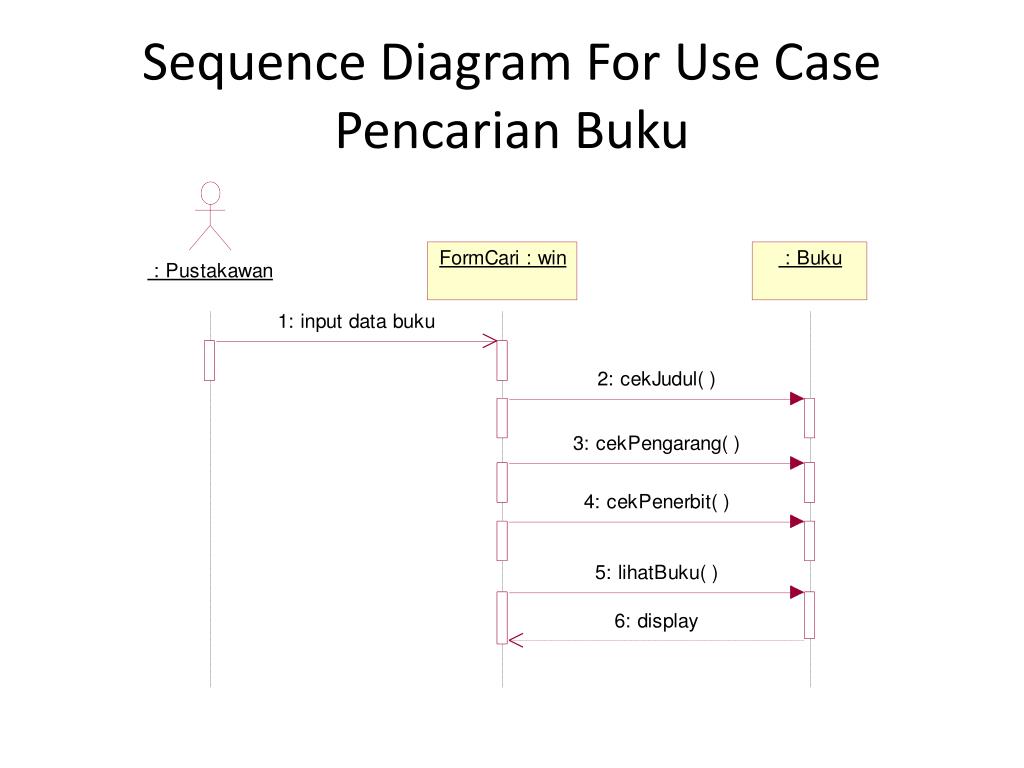

  9. Sequence Diagram For Use Case PencarianBuku

  10. Collaboration Diagram Peminjaman

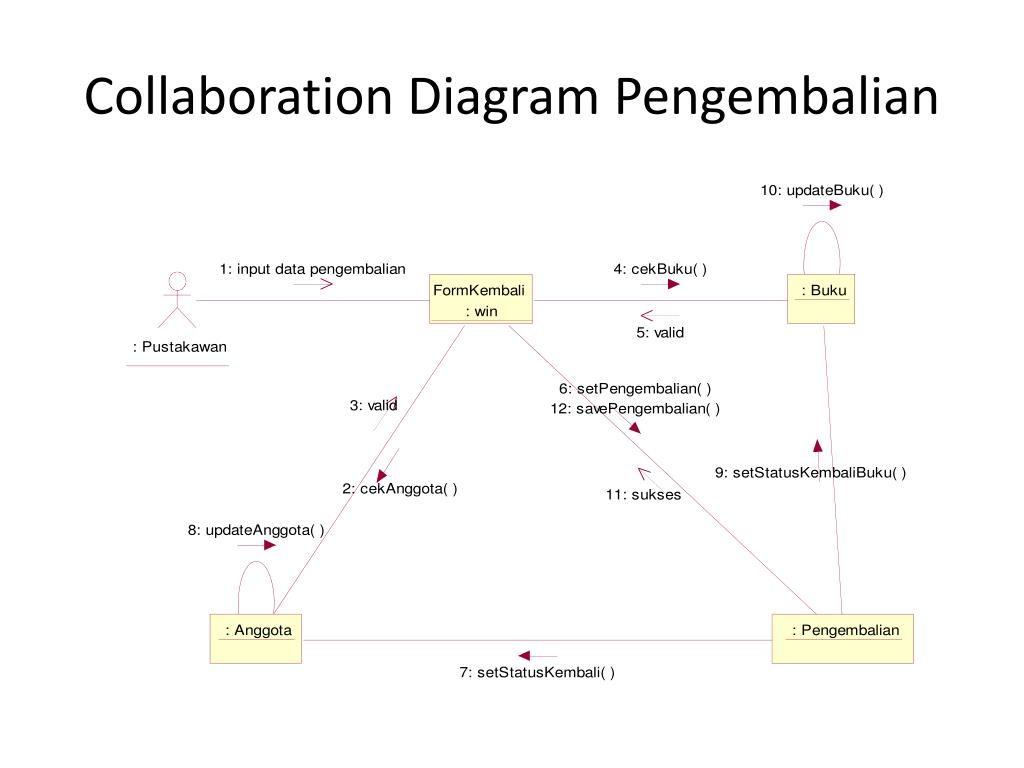

  11. Collaboration Diagram Pengembalian

  12. Collaboration Diagram PenggantianBuku

  13. Collaboration Diagram HitungDenda

  14. Collaboration Diagram PencarianBuku

  15. State Diagram For Object Buku

  16. State Diagram For Object Anggota

  17. Activity Diagram

  18. Component Diagram

  19. Deployment Diagram
