  1. POGONSKA KARTA SINKRONOG GENERATORA POGONSKI DIJAGRAM FER Zagreb, ZESA

  2. POGONSKA KARTA(POGONSKI DIJAGRAM) • predstavlja dijagram snage s ucrtanim ograničenjima dopuštenog trajnog rada generatora, odnosno agregata, • zasniva se na vektorsko-fazorskom dijagramu stroja, • često se crta u relativnim (jediničnim) vrijednostima. FER Zagreb, ZESA

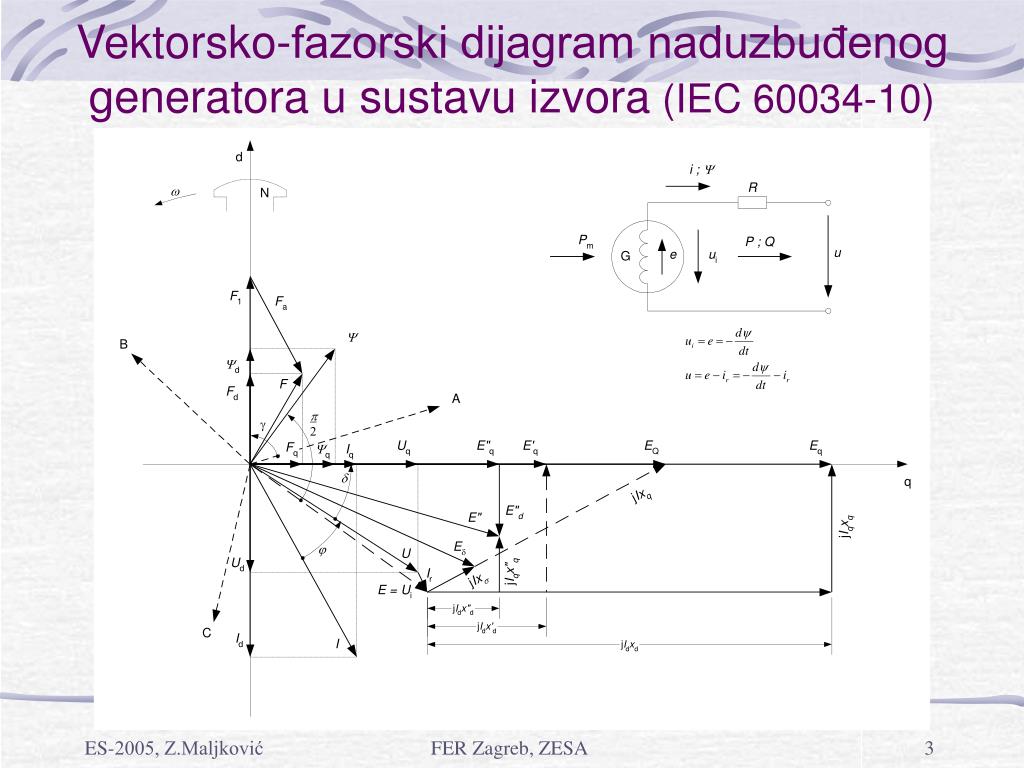

  3. Vektorsko-fazorski dijagram naduzbuđenog generatora u sustavu izvora (IEC 60034-10) FER Zagreb, ZESA

  4. Fazorski dijagram TGa) naponski, b) strujni FER Zagreb, ZESA

  5. Dijagram snage TG FER Zagreb, ZESA

  6. Ograničenje zbog zagrijavanja statora FER Zagreb, ZESA

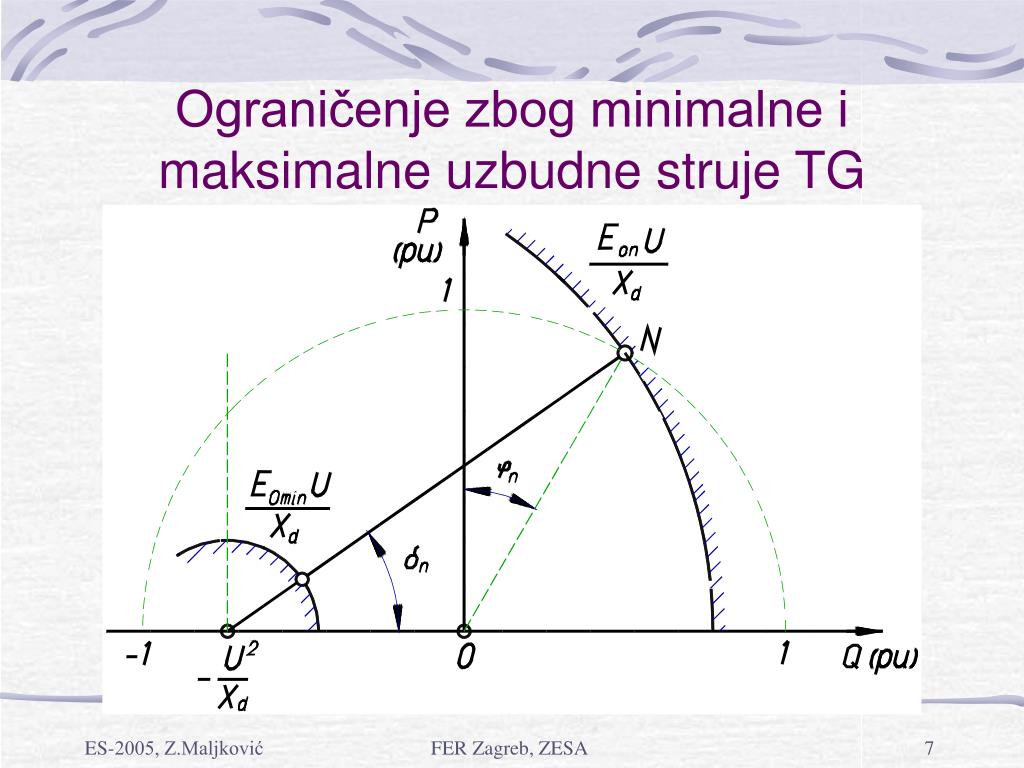

  7. Ograničenje zbog minimalne i maksimalne uzbudne struje TG FER Zagreb, ZESA

  8. Teoretska i praktična granica statičke stabilnosti TG FER Zagreb, ZESA

  9. Ograničenje rada TG u kapacitivnom režimu rada zbog zagrijavanja željeznih dijelova u čeonom prostoru FER Zagreb, ZESA

  10. Zahvati u čelnom prostoru novih TG FER Zagreb, ZESA

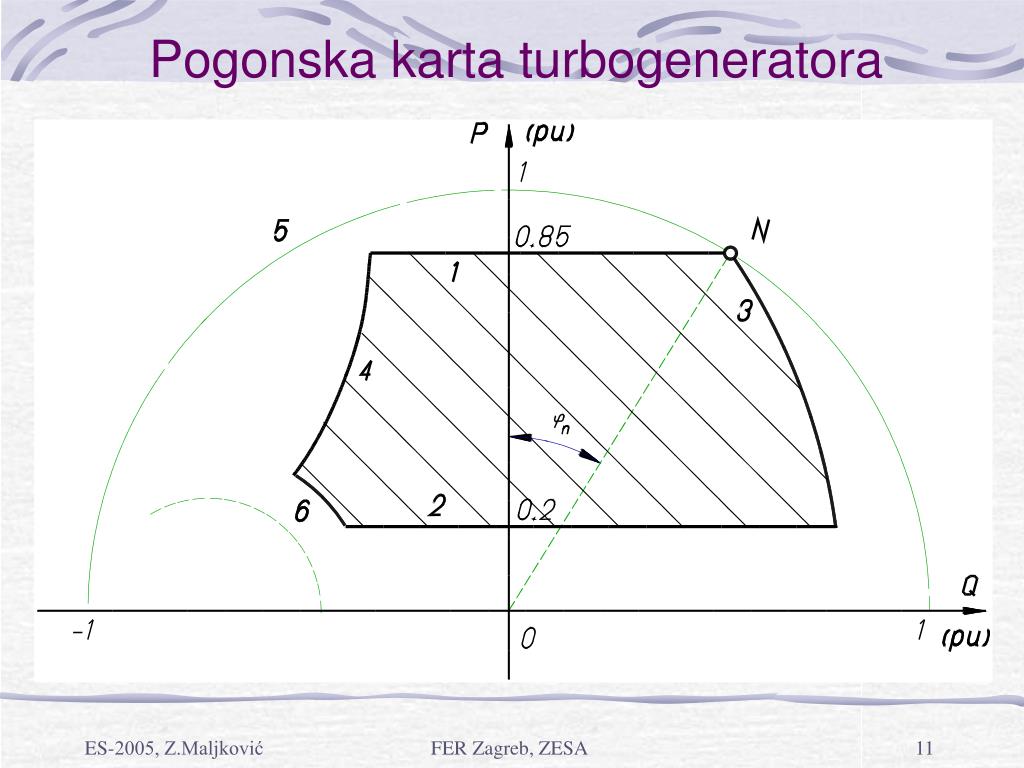

  11. Pogonska karta turbogeneratora FER Zagreb, ZESA

  12. Pogonska karta turbogeneratora FER Zagreb, ZESA

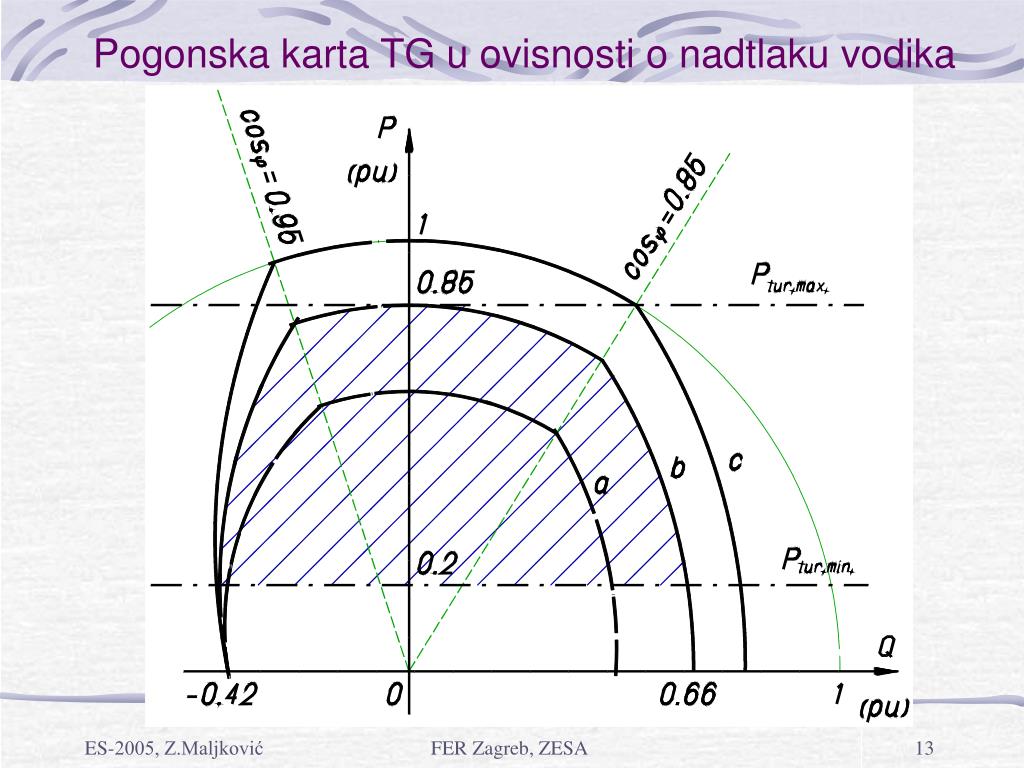

  13. Pogonska karta TG u ovisnosti o nadtlaku vodika FER Zagreb, ZESA

  14. Supravodljivi generator 70 MW • U Japanu je 1988.god. počeo znanstveni projekt na području supravodljivih generatora s ciljem da se utvrdite osnovne karakteristike i pouzdanost supravodljivih generatora,te tehnologija izrade 200MW generatora za praktičnu upotrebu. • Prvi supravodljivi TG 70 MW ispitivan 1997.-1999. • Tri vrste supravodljiva rotora, jedan stator • Vanjski promjer rotora je 890mm • Uzbudni namoti izrađeni su od niobij-titana(NbTi) • xd=35% odnosno 41% • Korisnost >98% FER Zagreb, ZESA

  15. Pogonska karta supravodljivog generatora 70 MW FER Zagreb, ZESA

  16. Fazorski dijagram HGnaponski, strujni FER Zagreb, ZESA

  17. Dijagram snage HG FER Zagreb, ZESA

  18. Ograničenje zbog minimalne i maksimalne uzbudne struje HG FER Zagreb, ZESA

  19. Teoretska i praktična granica statičke stabilnosti HG FER Zagreb, ZESA

  20. Pogonska karta hidrogeneratora FER Zagreb, ZESA

  21. Granice u pogonskoj karti • 1 – maksimalna snaga Pmax ograničena pogonskim strojem, • 2 – minimalna snaga Pmin ograničena kod nekim vrsta vodnih turbina, • 3 - granica maksimalnih induktivnih opterećenja zbog pregrijavanja uzbudnog namota, • 4 - praktička granica statičke stabilnosti u kapacitivnom, poduzbuđenom području, • 5 - granica po maksimalnoj armaturnoj struji Imax zbog pregrijavanja armature, • 6 - granica po minimalnoj uzbudnoj struji If min. FER Zagreb, ZESA
