  1. ECO-FRIENDLYPROJECT REHABILITATION DES BATIMENTS EXISTANTS Mathias Cochais Soraya Foubert Abigail Garza Jacobo Carole Hoell Eduard Maldonado Marie Ruault de Beaulieu

  2. Sommaire • Présentation • Objectifs du projet • Les points faibles relevés • Réglementation • Aspect énergétique • Aspect économique • Aspect environnemental • Les Solutions proposées • Conclusion

  3. Les objectifs • Améliorer le bilan énergétique de nos locaux • Harmoniser le bâtiment d'études dans son environnement (esthétique)

  4. Les points faibles • Villas Poincaré et Lakanal : isolation des combles • Le bâtiment d'étude : • Simples vitrages • Problèmes de radiateurs • Pertes thermiques par les portes • Isolation sous les préaux • Ventilation Les combles de la villa Lakanal

  5. Réglementation • Une prise de conscience • Protocole de Kyoto • Grenelle de l’environnement • Objectifs des « 4 x 20 » • Facteur 4 • Le bâtiment : un gros consommateur d’énergie • 30 millions de logements en France • 800 millions de m² • 43% de l’énergie totale consommée • ½ t de CO2 ! Des progrès restent à faire…

  6. Surface 1000 m² Surface 1000 m² Coût des travaux de rénovation thermique 25 % de la valeur du bâtiment Coût des travaux de rénovation thermique 25 % de la valeur du bâtiment >1948 <1948 « RT existant » Et pour l’EPF ? « RT élément par élément »  Respect des « 3C » RT « globale »  RT « élément par élément »

  7. Aspect énergétique Les calculs de déperdition • Plusieurs types de déperditions • Des déperditions surfaciques :ФS = 103 705 W • Des déperditions linéiques : ФL = 5 340 W • Des déperditions par renouvellement d’air : ФR = 125 912 W

  8. Aspect environnemental • Énergie grise De la conception à son recyclage - Effet de serre - Déchets inertes produits - Acidification - Eau utilisée - Énergie consommée - Déchets radioactifs - Épuisement des ressources abiotiques - Eutrophisation - Écotoxicité aquatique - Toxicité humaine - Odeur

  9. Exemple d’étude pour le vitrage Verre cellulaire 160 kg/m3 en plaques correspond à 1200 kWh/m3 Énergie grise : 34 608 kWh Menuiserie en bois étuvé (résistance aux intempéries) correspond à 610 kWh/m3 Énergie grise : 27 450 kWh Double vitrage menuiserie bois

  10. Énergie grise Que prend en compte ce bilan ? • Les nouveaux matériaux utilisés pour cette rénovation + • Les matériaux qui seront remplacés = représentent une production d’ énergie grise de 306 843,7 kWh

  11. Aspect économique Les solutions proposées • Les portes : remplacement par des portes en bois Cout total : 15 000 € (hors frais de pose) • Les panneaux bleus et vitres derrière les radiateurs : remplacement par des panneaux en cellulose ou en fibre de bois : Cout total : 245 € (hors frais de pose) • Les fenêtres : isolations pour celles situées derrières les radiateurs et remplacement par du double vitrage pour les autres. Cout total : 72 100 €

  12. Aspect économique Les solutions proposées • Renforcement de l’isolation des salles 1L et 6L : ajout d’isolant pour atteindre une épaisseur de 15 à 17 cmCoût total : 800 € • Ventilation : -remplacement de la VMC simple flux par une VMC double flux Coût total : 21 300 € (hors main d’œuvre) - suppression des grilles d’aération • Isolation des combles : poses d’isolants

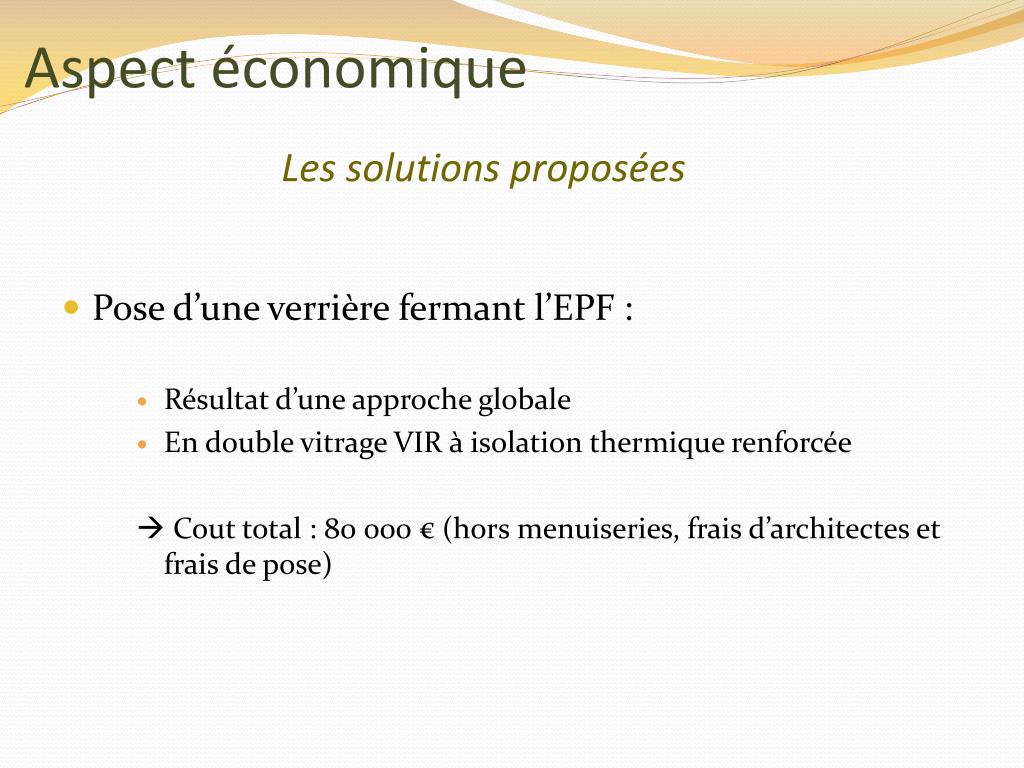

  13. Aspect économique Les solutions proposées • Pose d’une verrière fermant l’EPF : • Résultat d’une approche globale • En double vitrage VIR à isolation thermique renforcée  Cout total : 80 000 € (hors menuiseries, frais d’architectes et frais de pose)

  14. Aspect économique Les solutions proposées : Récapitulatif • Coût total de ces rénovations (hors verrière) : 175 000 € • Pourquoi est-ce nécessaire d’effectuer ces rénovations ? • Diminuer les pertes thermiques • Et donc les factures pour le chauffage • Améliorer le confort des occupants

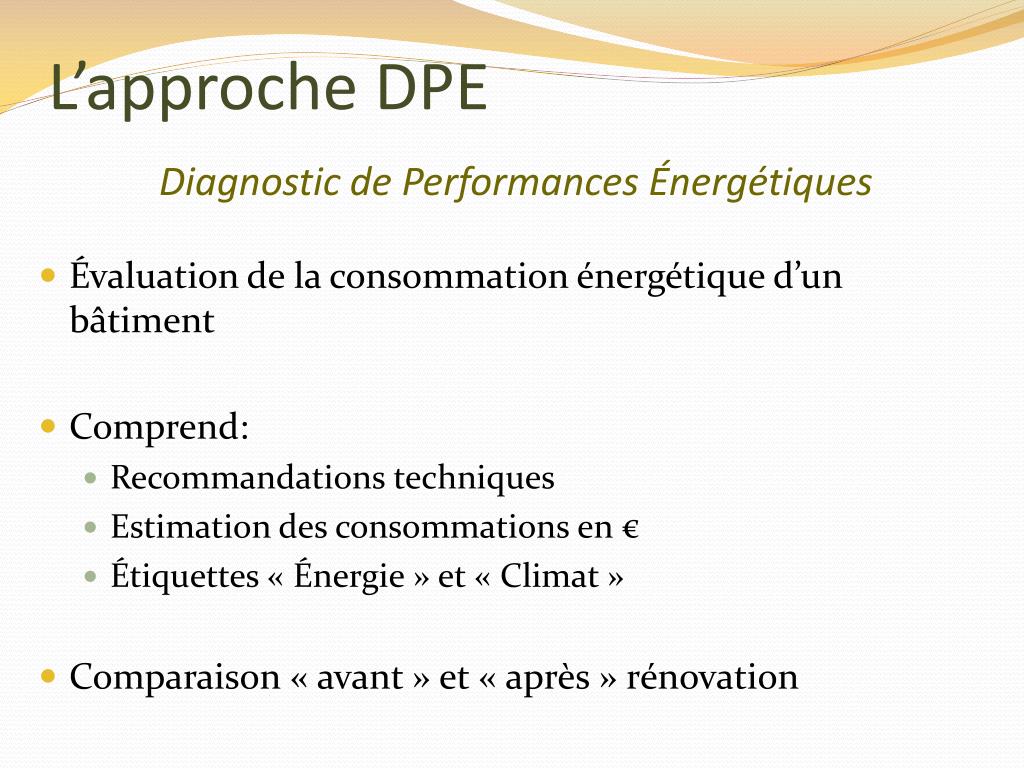

  15. L’approche DPE Diagnostic de Performances Énergétiques • Évaluation de la consommation énergétique d’un bâtiment • Comprend: • Recommandations techniques • Estimation des consommations en € • Étiquettes « Énergie » et « Climat » • Comparaison « avant » et « après » rénovation

  16. L’approche DPE • ECS: • Il n’y a pas de consommation d’ECS. • Chauffage: • Cch(avant)=697,6 kWhef/m2/an • Cch(après)=9,1kWhef/m2/an • Baisse de 98% des consommations de chauffage Calcul des consommations avant et après rénovations • Ventilation: • Calcul établi sur la puissance des ventilateurs: • Cvef(avant)=21,1 kWhef/m2/an • Cvef(après)= Cvef(avant)

  17. L’approche DPE Les étiquettes « énergie » et « climat » actuelles

  18. L’approche DPE Les étiquettes « énergie » et « climat » après rénovations

  19. Bilan • Économie de 37 732 € de consommation à l’année • Temps de retour : 4ans et demi • Bâtiment de Classe B • Harmonisation Pour une école :

  20. Merci de votre attention ! Des questions ???
