  1. Estellen eines Sechskantes mit Abschrägung und Durchbruch Gezeigt von: Zimmermann Andreas

  2. Gliederung • Der Grundkörper • Der Durchbruch • Die Abschrägung • So soll es dann aussehen Information: alles in roter Schrift sind Links

  3. 1. Erstellen des Grundkörpers

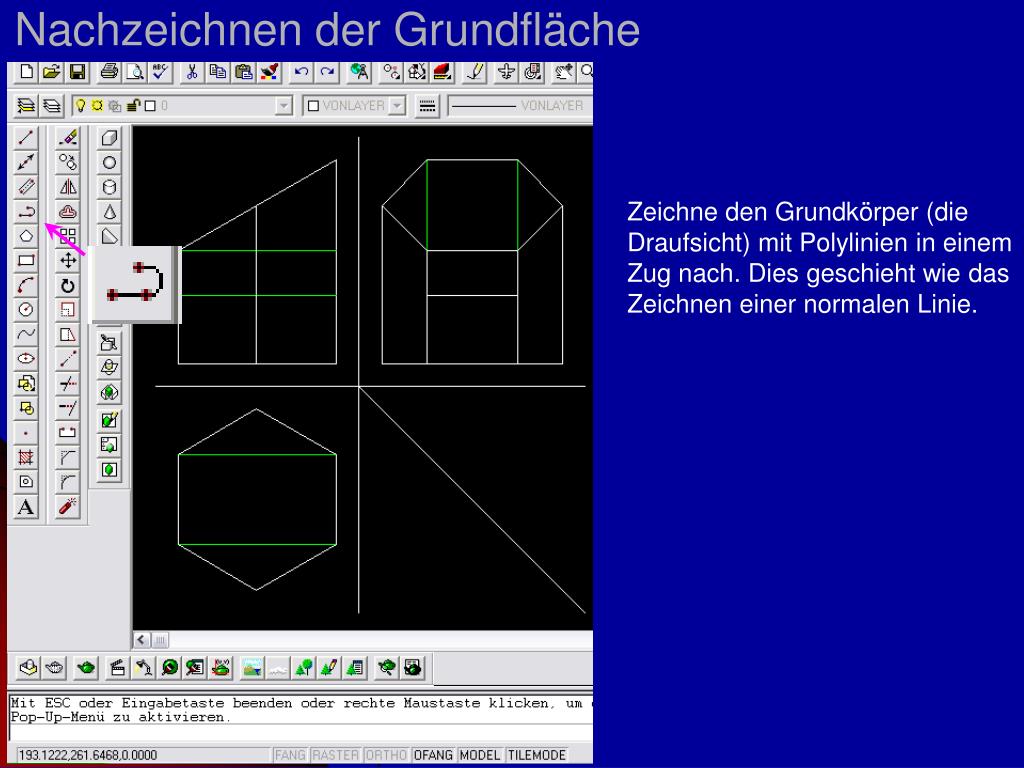

  4. Nachzeichnen der Grundfläche Zeichne den Grundkörper (die Draufsicht) mit Polylinien in einem Zug nach. Dies geschieht wie das Zeichnen einer normalen Linie.

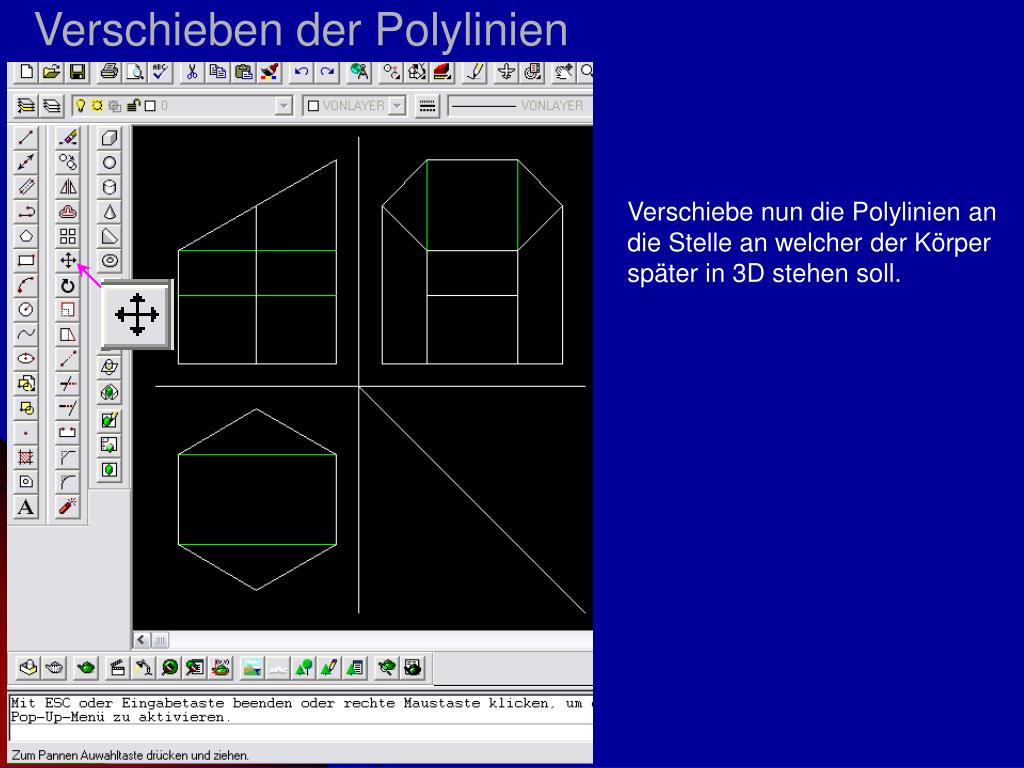

  5. Verschieben der Polylinien Verschiebe nun die Polylinien an die Stelle an welcher der Körper später in 3D stehen soll.

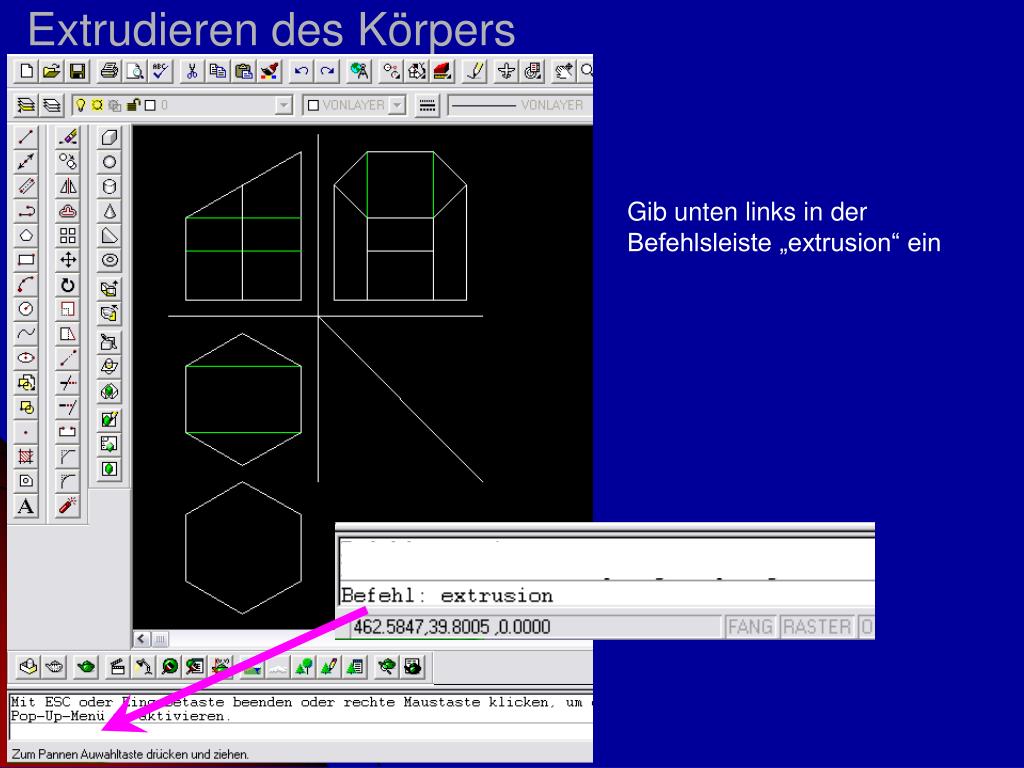

  6. Extrudieren des Körpers Gib unten links in der Befehlsleiste „extrusion“ ein

  7. Auswählen der Grundfläche Klicke nun einmal auf die Polylinien und mache danach einen Rechtsklick

  8. Höhe bestimmen Klicke in der Draufsicht (o. Seitenansicht) auf die beiden Punkte die die Höhe definieren oder gib die Höhe in der Befehlszeile unten Links ein. Wenn dies Erledigt wurde noch zweimal die Eingabetaste drücken.

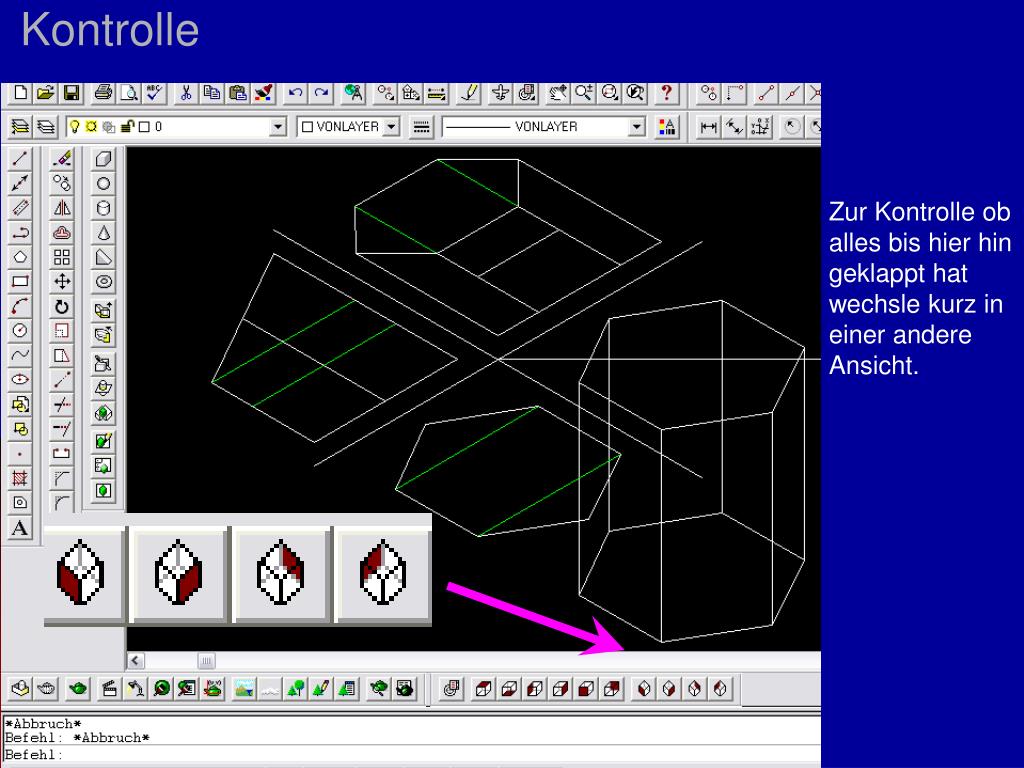

  9. Kontrolle Zur Kontrolle ob alles bis hier hin geklappt hat wechsle kurz in einer andere Ansicht.

  10. 2. Der Durchbruch

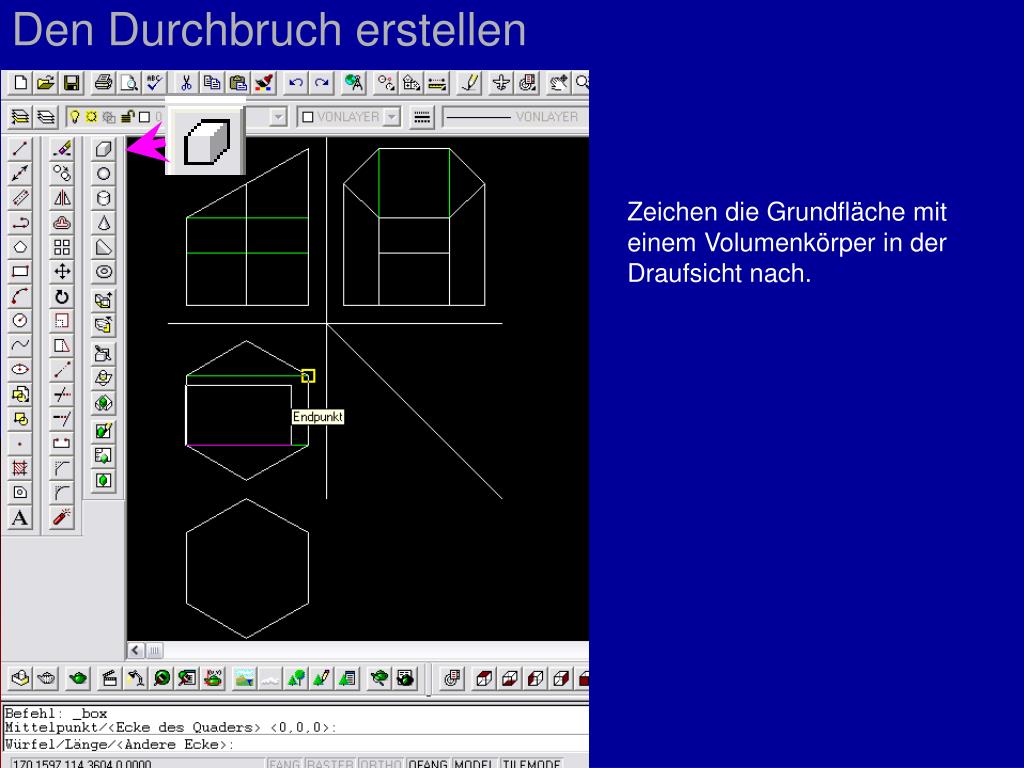

  11. Den Durchbruch erstellen Zeichen die Grundfläche mit einem Volumenkörper in der Draufsicht nach.

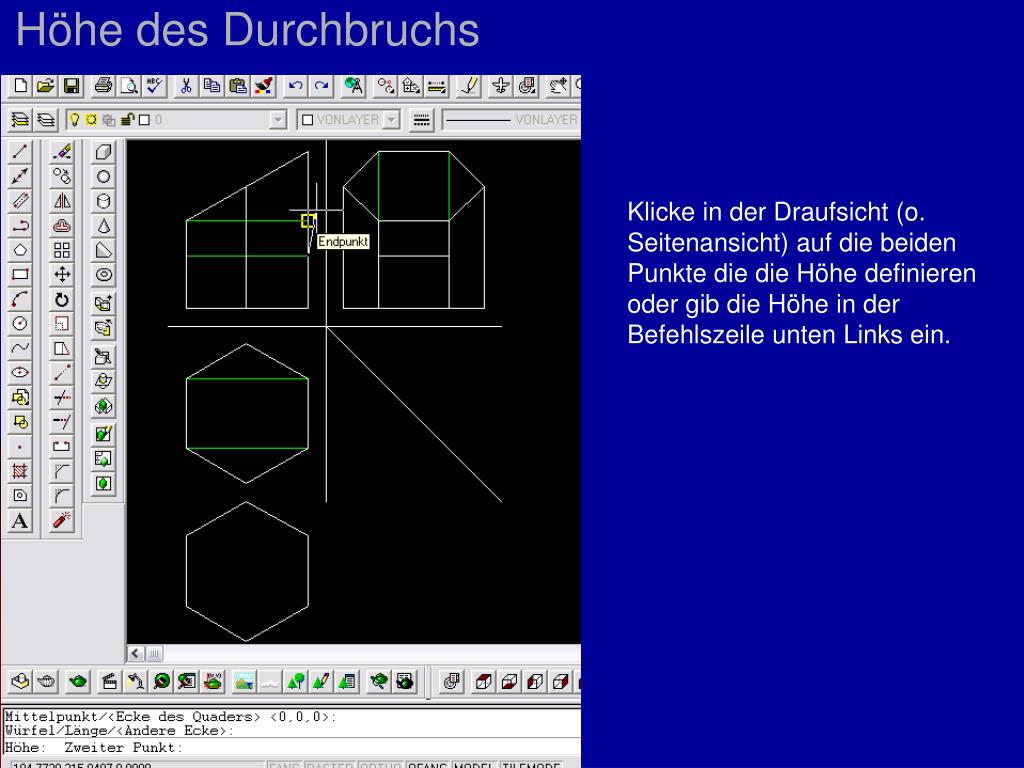

  12. Höhe des Durchbruchs Klicke in der Draufsicht (o. Seitenansicht) auf die beiden Punkte die die Höhe definieren oder gib die Höhe in der Befehlszeile unten Links ein.

  13. Verschiebe den Durchbruch Verschiebe den Volumenkörper einfach an einer andere stelle der ort ist egal nur weg von der Draufsicht

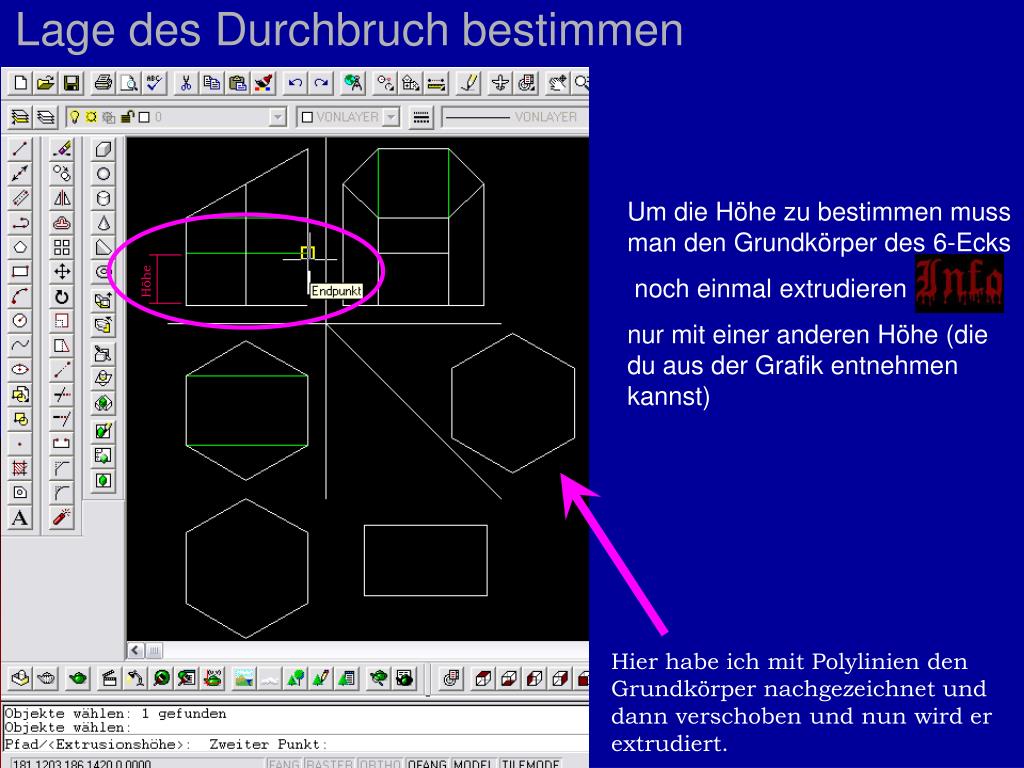

  14. Lage des Durchbruch bestimmen Um die Höhe zu bestimmen muss man den Grundkörper des 6-Ecks noch einmal extrudieren ) nur mit einer anderen Höhe (die du aus der Grafik entnehmen kannst) Höhe Hier habe ich mit Polylinien den Grundkörper nachgezeichnet und dann verschoben und nun wird er extrudiert.

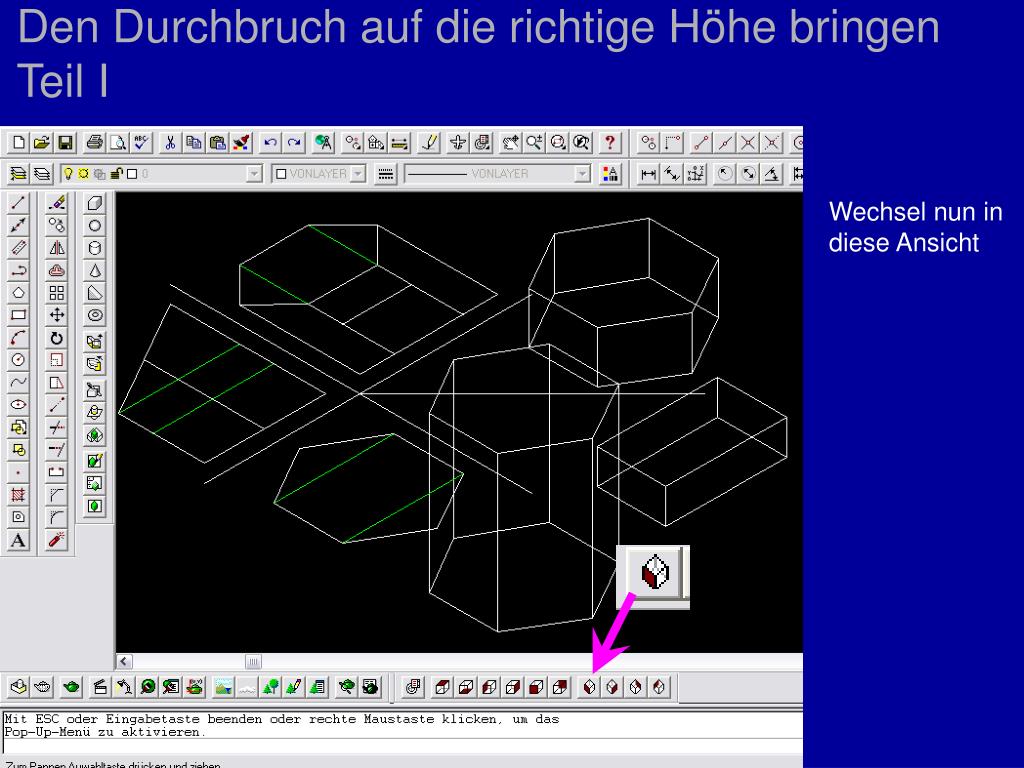

  15. Den Durchbruch auf die richtige Höhe bringenTeil I Wechsel nun in diese Ansicht

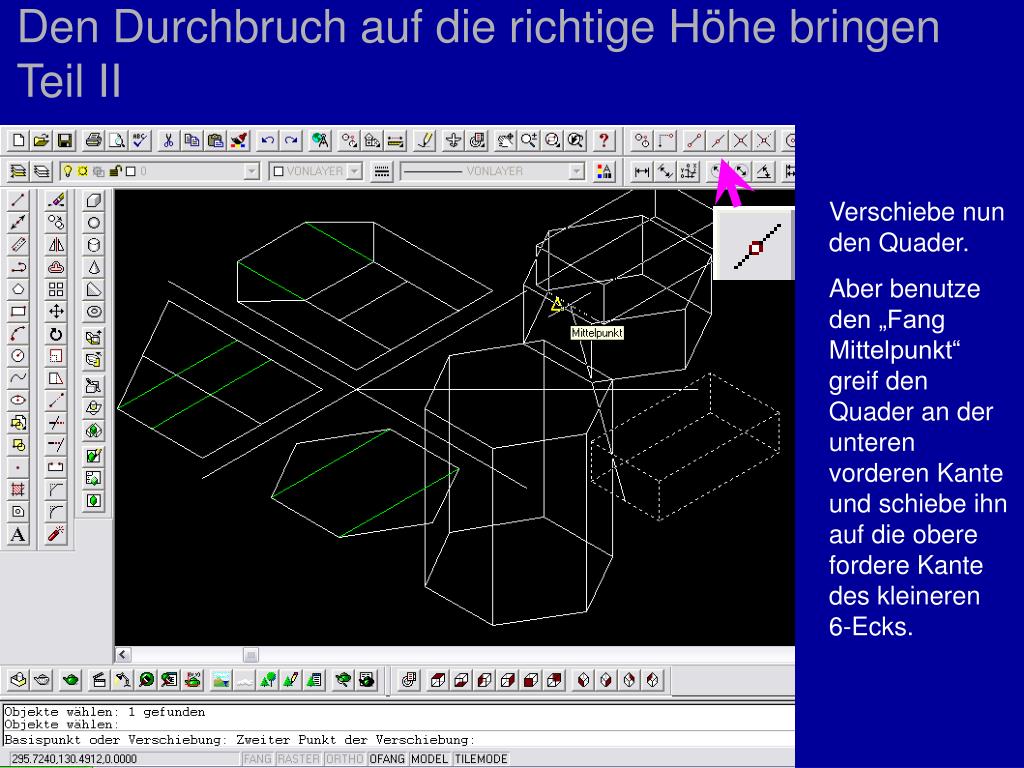

  16. Den Durchbruch auf die richtige Höhe bringenTeil II Verschiebe nun den Quader. Aber benutze den „Fang Mittelpunkt“ greif den Quader an der unteren vorderen Kante und schiebe ihn auf die obere fordere Kante des kleineren 6-Ecks.

  17. Den Durchbruch an die richtige Position bringen Nimm den Quader wieder mit der Fang Mittelpunkt Funktion aber in der Mitte der vorderen unteren Kante des 6-Kants und schiebe den Quader an die vordere untere Seite am großen Grundkörper

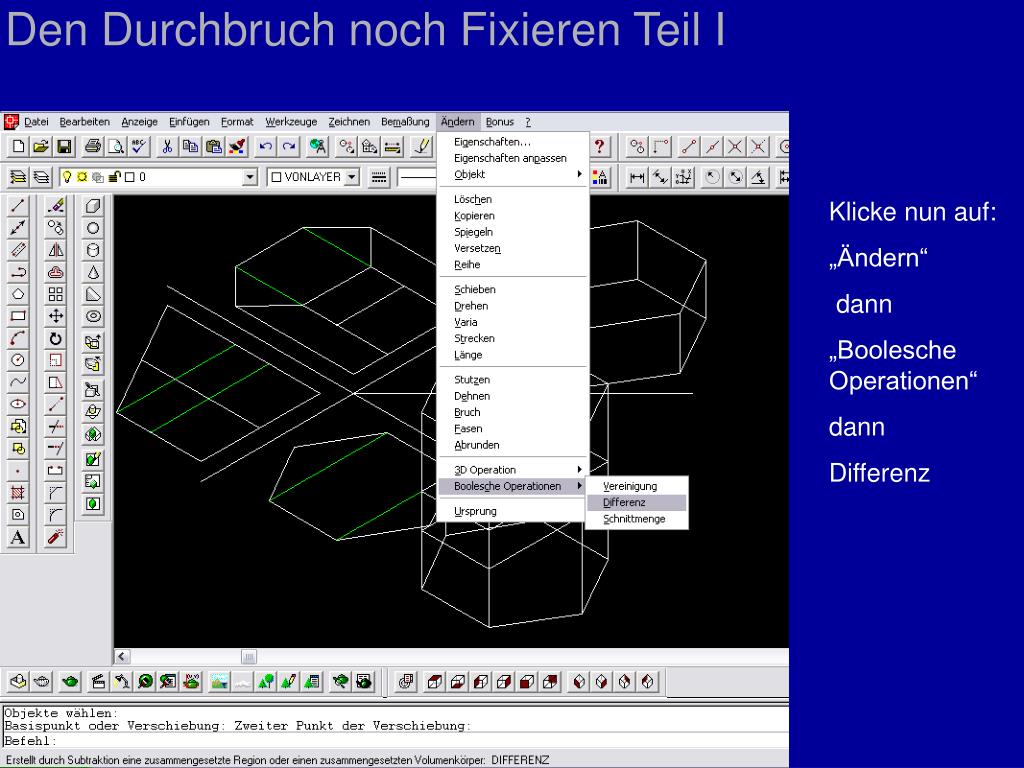

  18. Den Durchbruch noch Fixieren Teil I Klicke nun auf: „Ändern“ dann „Boolesche Operationen“ dann Differenz

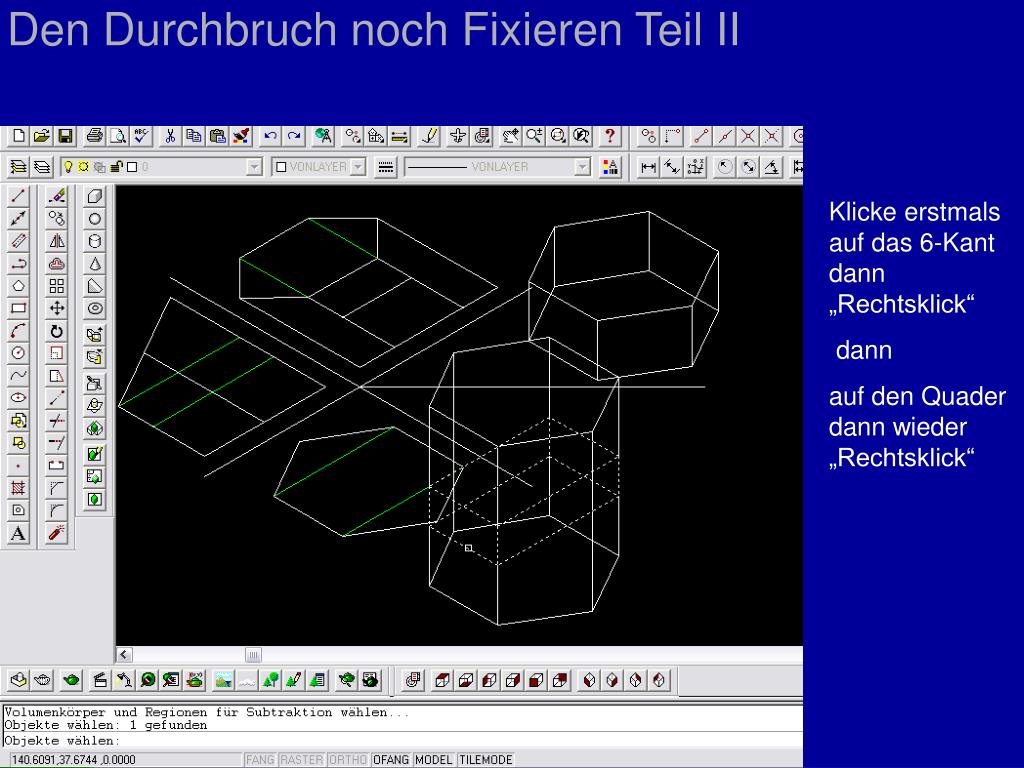

  19. Den Durchbruch noch Fixieren Teil II Klicke erstmals auf das 6-Kant dann „Rechtsklick“ dann auf den Quader dann wieder „Rechtsklick“

  20. 3. Die Abschrägung

  21. Vorbereitungen Verlängere die aller rechteste Kante von der Draufsicht nach oben und die linkste nach unten jeweils um 30 oder größer

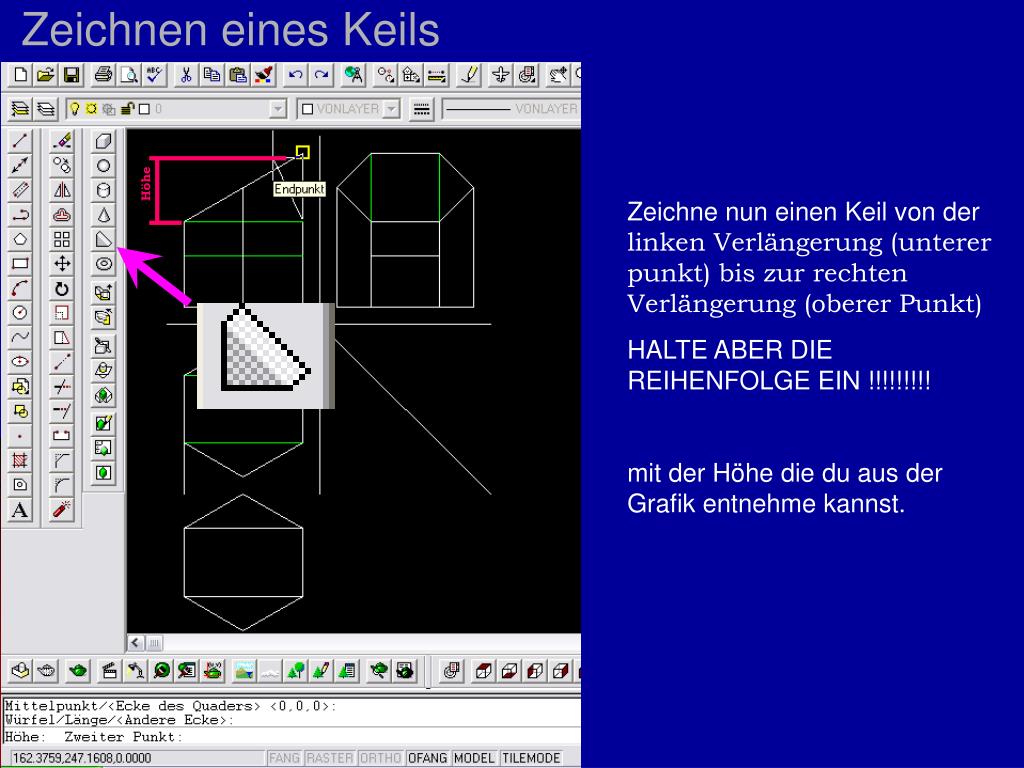

  22. Zeichnen eines Keils Höhe Zeichne nun einen Keil von der linken Verlängerung (unterer punkt) bis zur rechten Verlängerung (oberer Punkt) HALTE ABER DIE REIHENFOLGE EIN !!!!!!!!! mit der Höhe die du aus der Grafik entnehme kannst.

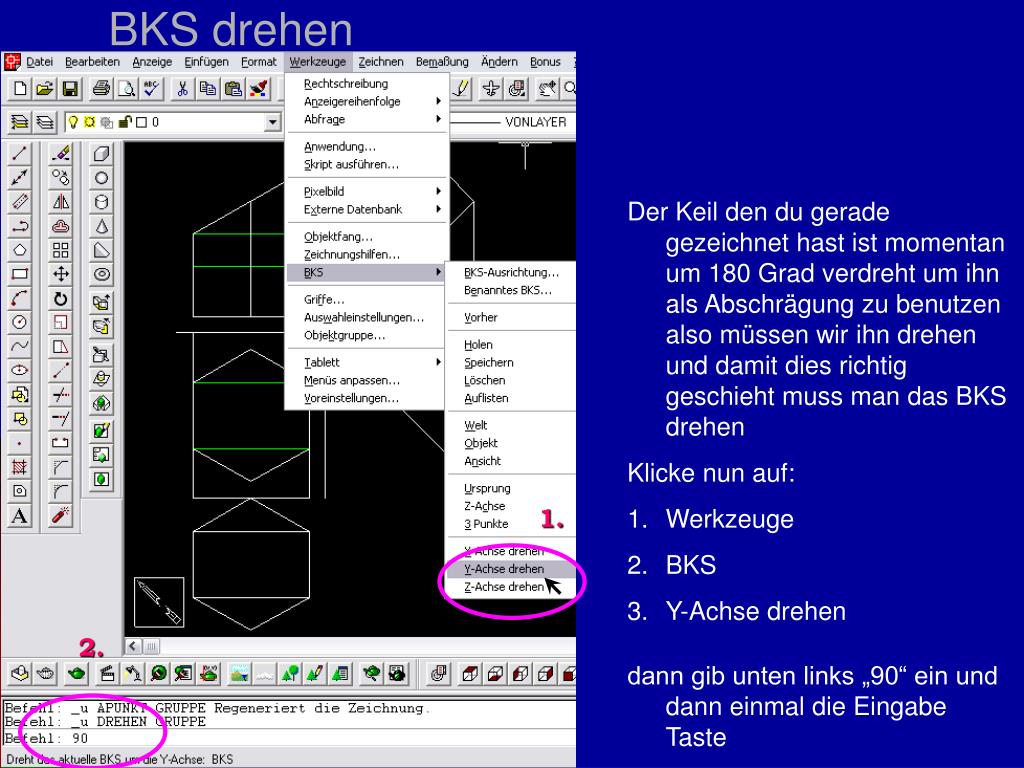

  23. BKS drehen • Der Keil den du gerade gezeichnet hast ist momentan um 180 Grad verdreht um ihn als Abschrägung zu benutzen also müssen wir ihn drehen und damit dies richtig geschieht muss man das BKS drehen • Klicke nun auf: • Werkzeuge • BKS • Y-Achse drehen • dann gib unten links „90“ ein und dann einmal die Eingabe Taste 1. 2.

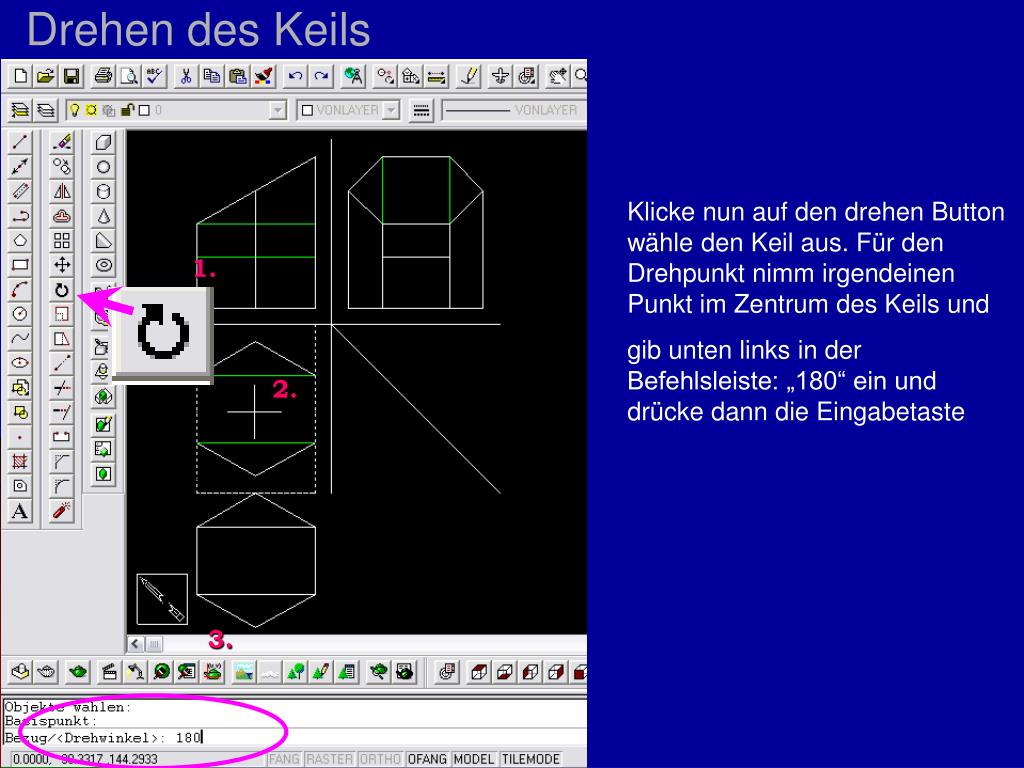

  24. Drehen des Keils Klicke nun auf den drehen Button wähle den Keil aus. Für den Drehpunkt nimm irgendeinen Punkt im Zentrum des Keils und gib unten links in der Befehlsleiste: „180“ ein und drücke dann die Eingabetaste 1. 2. 3.

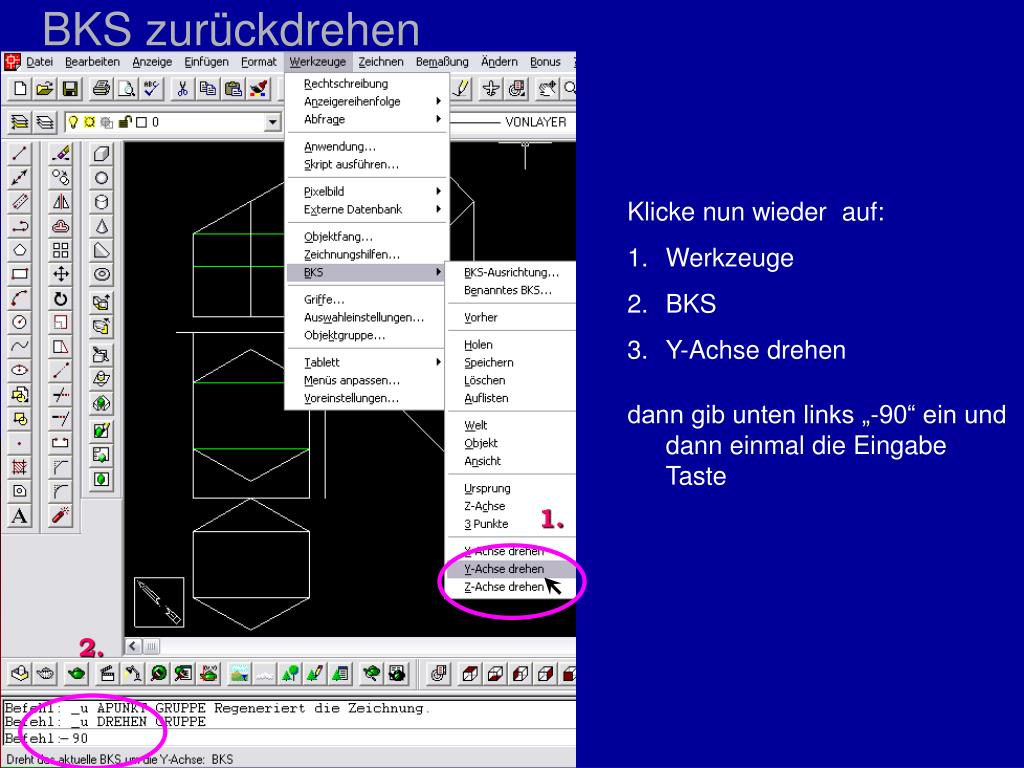

  25. BKS zurückdrehen • Klicke nun wieder auf: • Werkzeuge • BKS • Y-Achse drehen • dann gib unten links „-90“ ein und dann einmal die Eingabe Taste 1. 2.

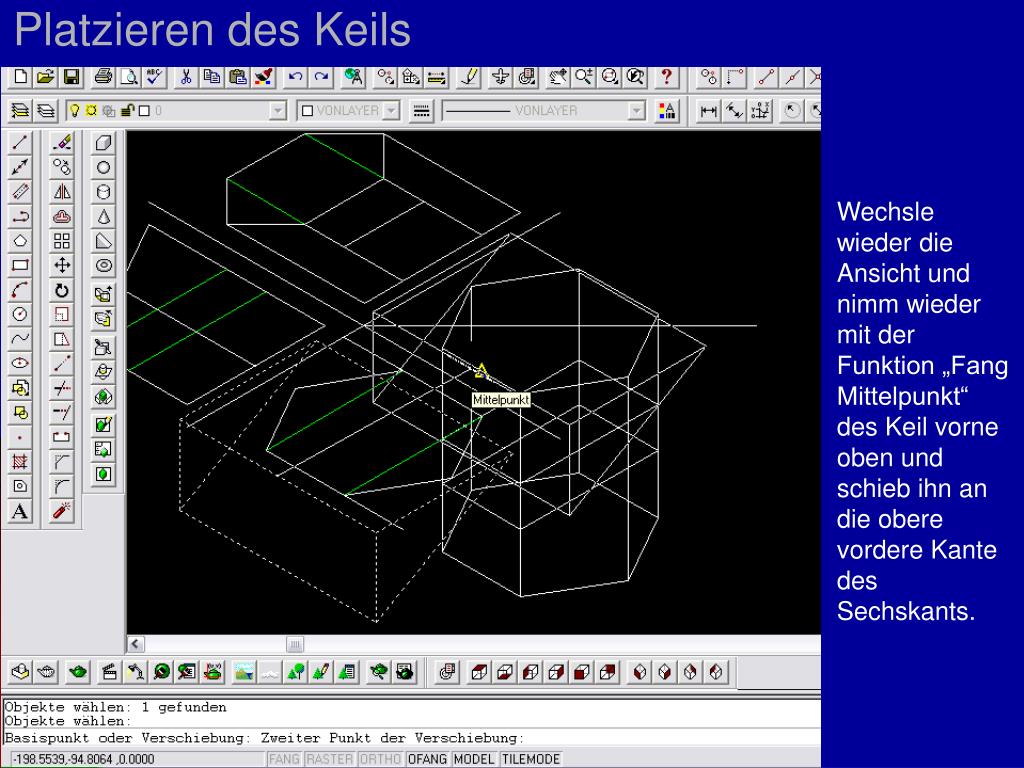

  26. Platzieren des Keils Wechsle wieder die Ansicht und nimm wieder mit der Funktion „Fang Mittelpunkt“ des Keil vorne oben und schieb ihn an die obere vordere Kante des Sechskants.

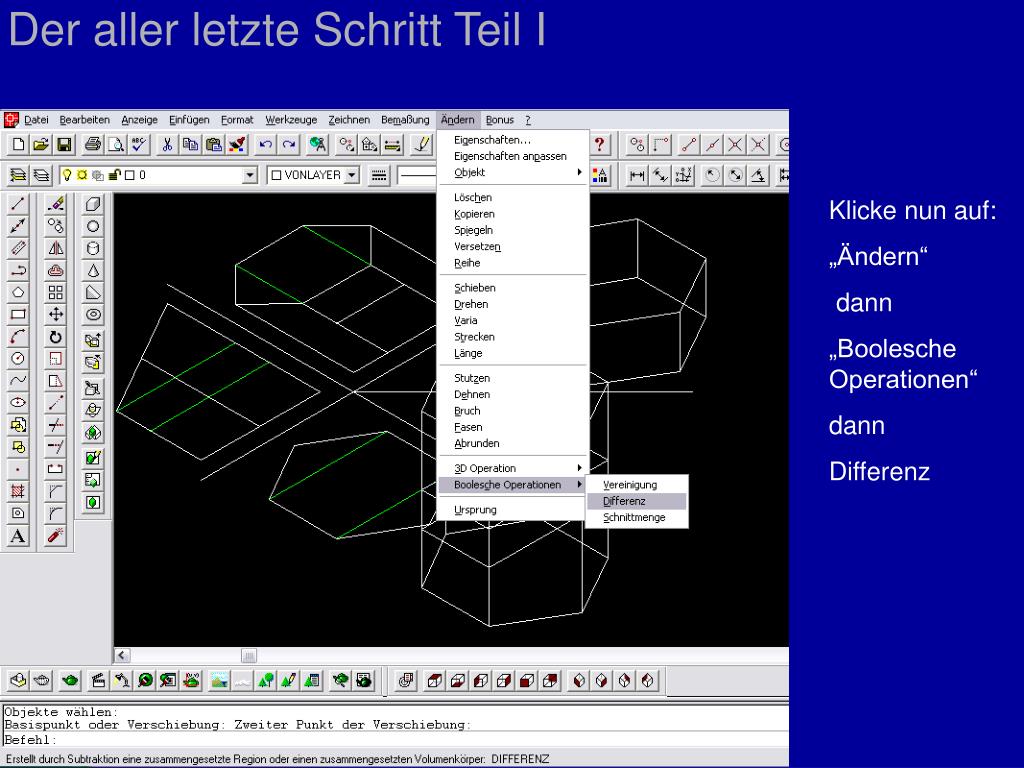

  27. Der aller letzte Schritt Teil I Klicke nun auf: „Ändern“ dann „Boolesche Operationen“ dann Differenz

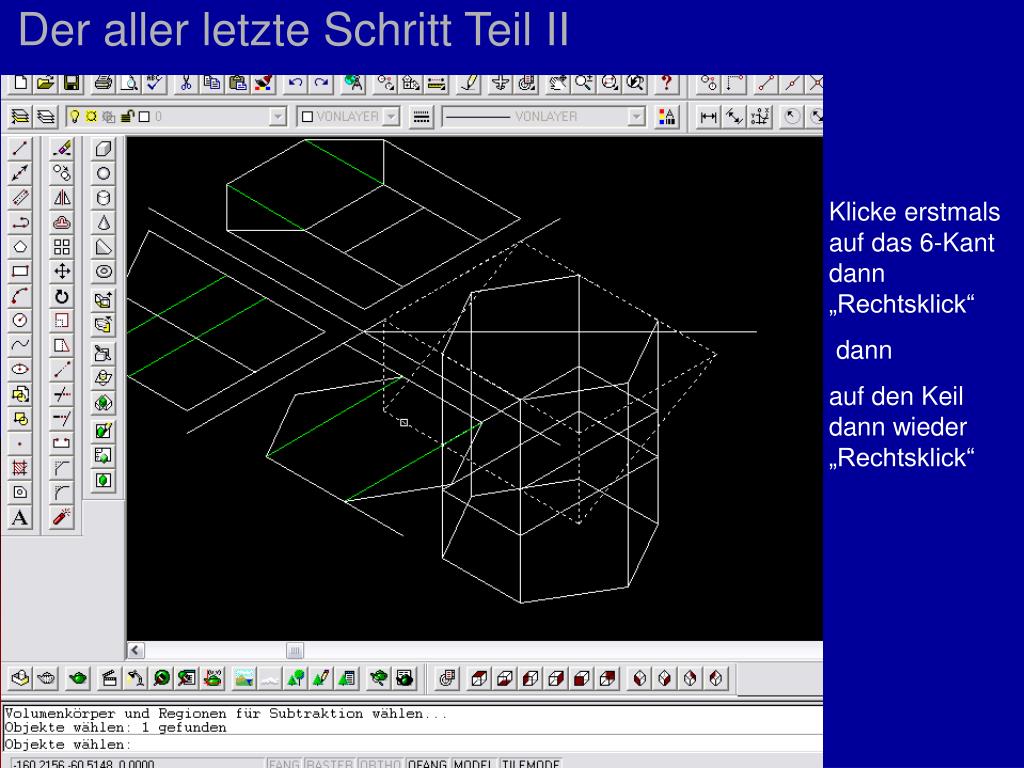

  28. Der aller letzte Schritt Teil II Klicke erstmals auf das 6-Kant dann „Rechtsklick“ dann auf den Keil dann wieder „Rechtsklick“

  29. Fertig !!!!!!!!!!!!!!
