  1. Likheter/Skillnader?

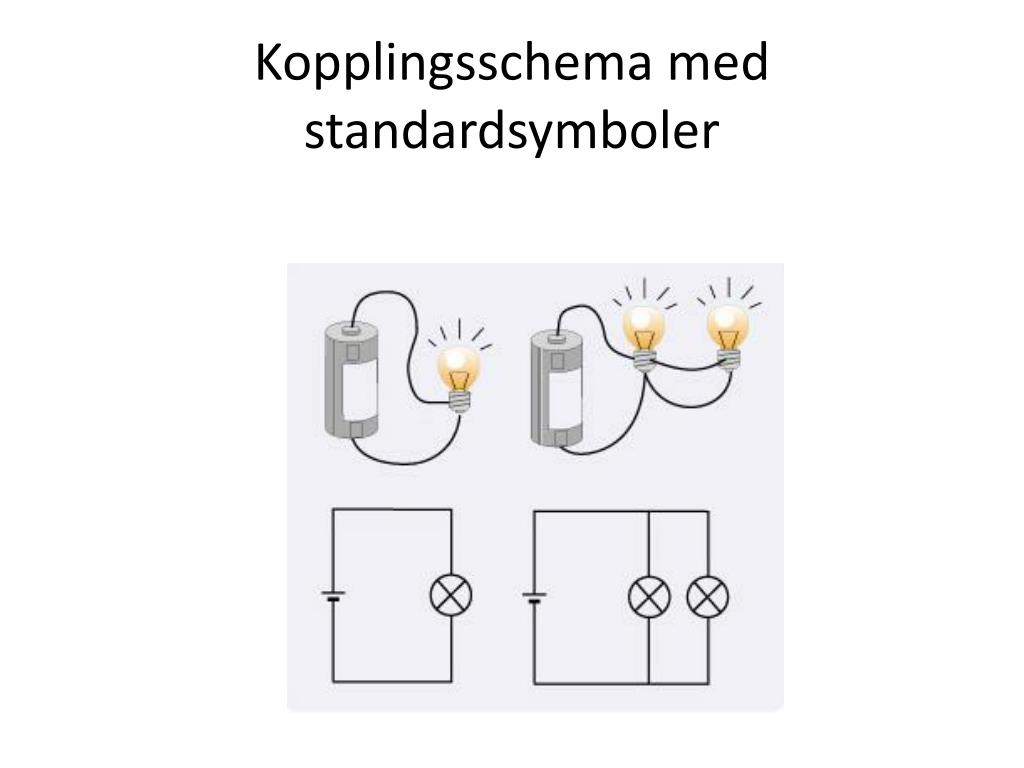

  2. Kopplingsschema med standardsymboler

  3. Kopplingsschema / Elschema Varför? • Lättare att avbilda • Slipper onödiga detaljer • Sparar tid. –avbilning, -avläsning • Ger överblick

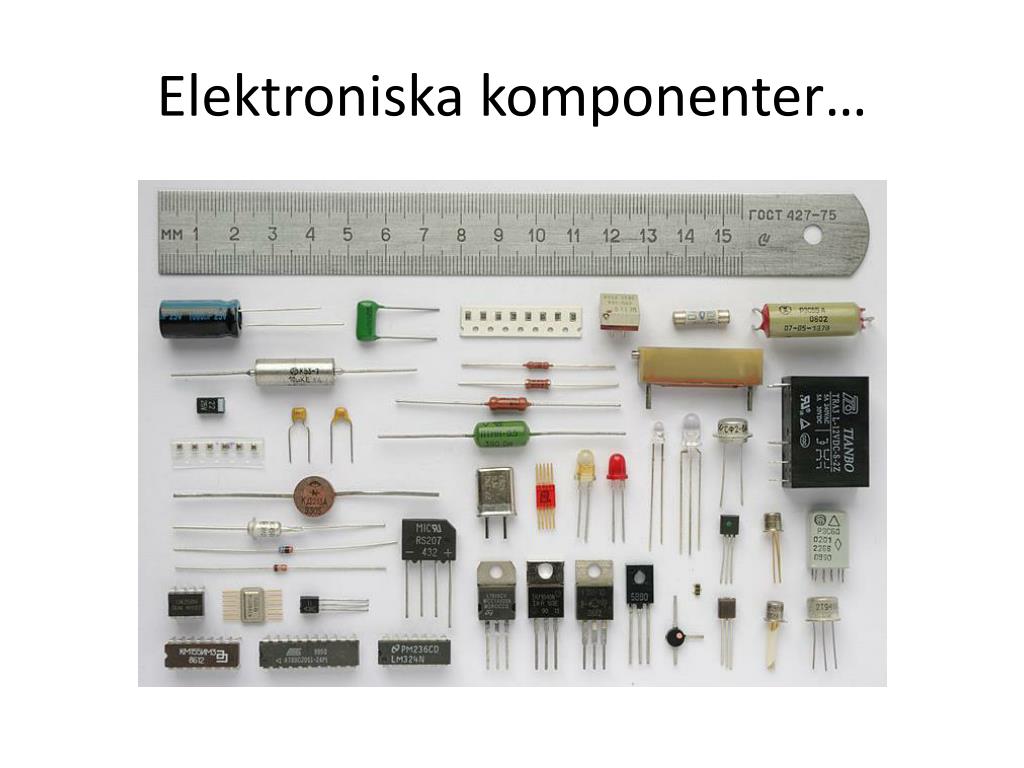

  4. Elektroniska komponenter…

  5. Symboler underlättar!Kopplingsscheman kan ritas med olika varianter av CAD-program

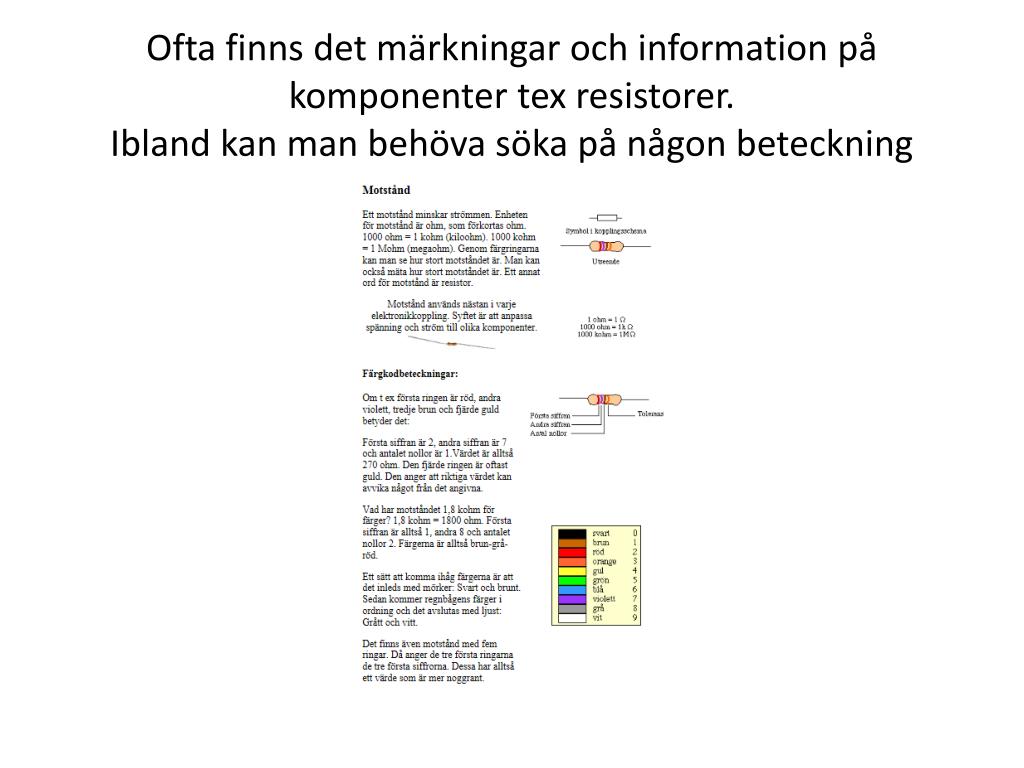

  6. Ofta finns det märkningar och information på komponenter tex resistorer. Ibland kan man behöva söka på någon beteckning

  7. IC-krets (Integratedcircuit) IC-kretsar består av en tunn platta av kisel på vilket man fäster halvledarmaterial. Med denna metod kan man få plats med miljontals komponenter på en kvadratcentimeter.

  8. IC-kretsar har lett tekniken framåt Mindre apparater förbrukar mindre ström

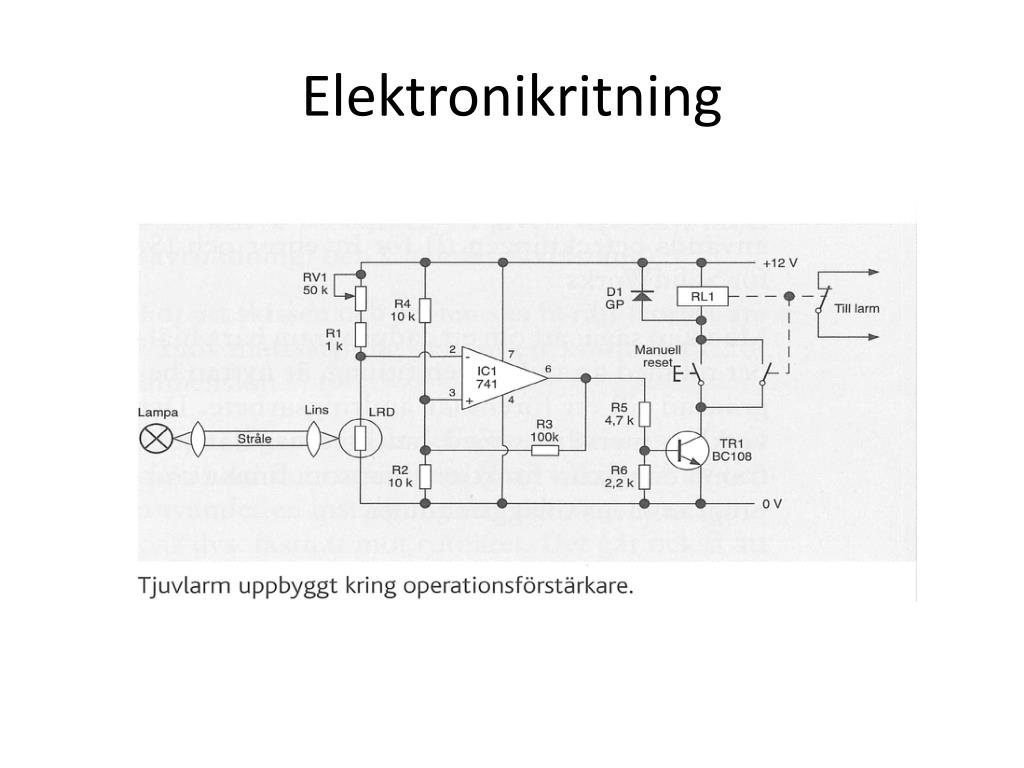

  9. Elektronikritning

  10. Elinstallationer

  11. El installationsschema

  12. Detaljritningar

  13. Ansvar • I de allra flesta fall är det den som äger ett hus eller lägenhet som är ansvarig för att elinstallationerna är säkra. • I en hyresrätt är det oftast hyresvärden som har ansvaret. • När det gäller elektriska apparater är det den som äger apparaterna som ansvarar för att de är hela och används på rätt sätt.

  14. Elarbeten • Rätt kunskap och försiktighet är viktigt vid allt arbete med elektricitet. • De flesta elarbeten måste göras av en behörig elinstallatör. En del enklare arbeten får du dock göra själv. • Det finns regler (föreskrifter) som beskriver hur elinstallationer ska vara gjorda. Föreskrifterna ges ut av Elsäkerhetsverket. www.elsakerhetsverket.se

  15. Det finns alltså en skillnad på elarbeten och övrigt arbete i en ägd bostad. Många (inte alla) arbeten får du utföra hemma i din bostad (om du äger den) förutsett att arbetet utför på ett fackmannamässigt sätt. Skillnaden med el är att det ska vara en behörig installatör som utför arbetet.

  16. Vad får DU göra? Du får byta befintliga: väggutag, strömbrytare, kontakter mm om de är likvärdiga har samma funktion Du får tex INTE byta ett ojordat väggutag till jordat väggutag. Om du är osäker –låt bli…

  17. http://www.elsakerhetsverket.se/sv/Skola/
