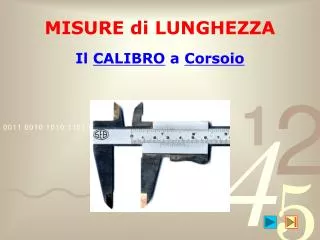

  1. MISURE di LUNGHEZZA Il CALIBRO a Corsoio

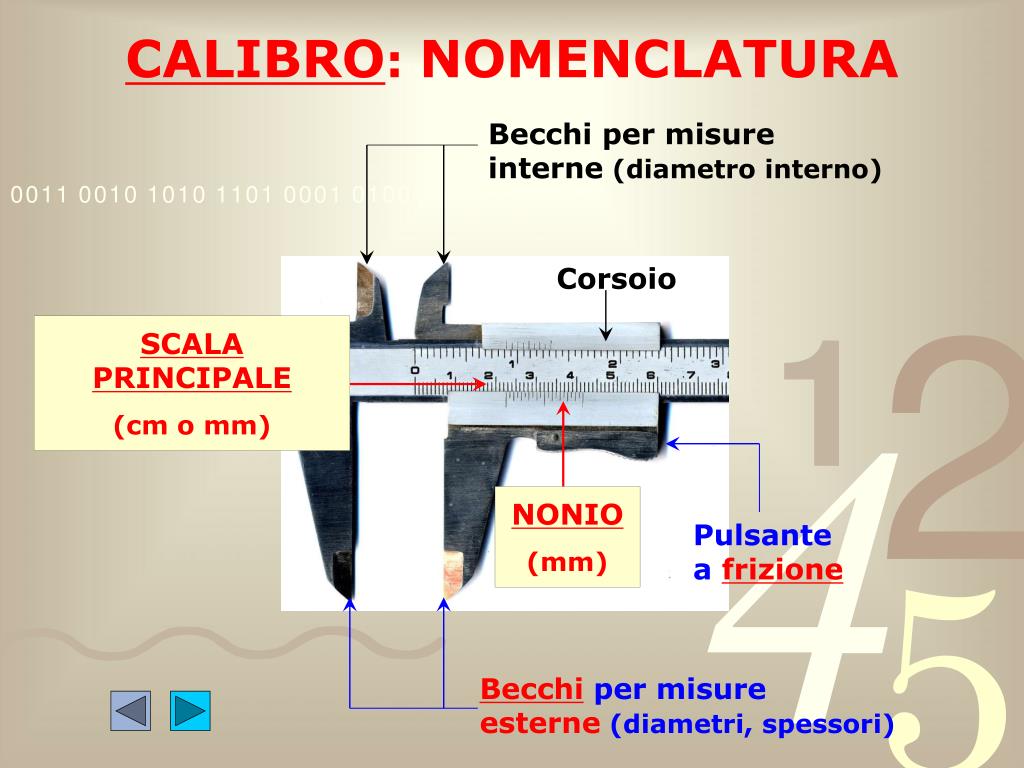

  2. CALIBRO: NOMENCLATURA Becchi per misure interne (diametro interno) Corsoio SCALA PRINCIPALE (cm o mm) NONIO (mm) Pulsante a frizione Becchi per misure esterne (diametri, spessori)

  3. SCALA PRINCIPALE

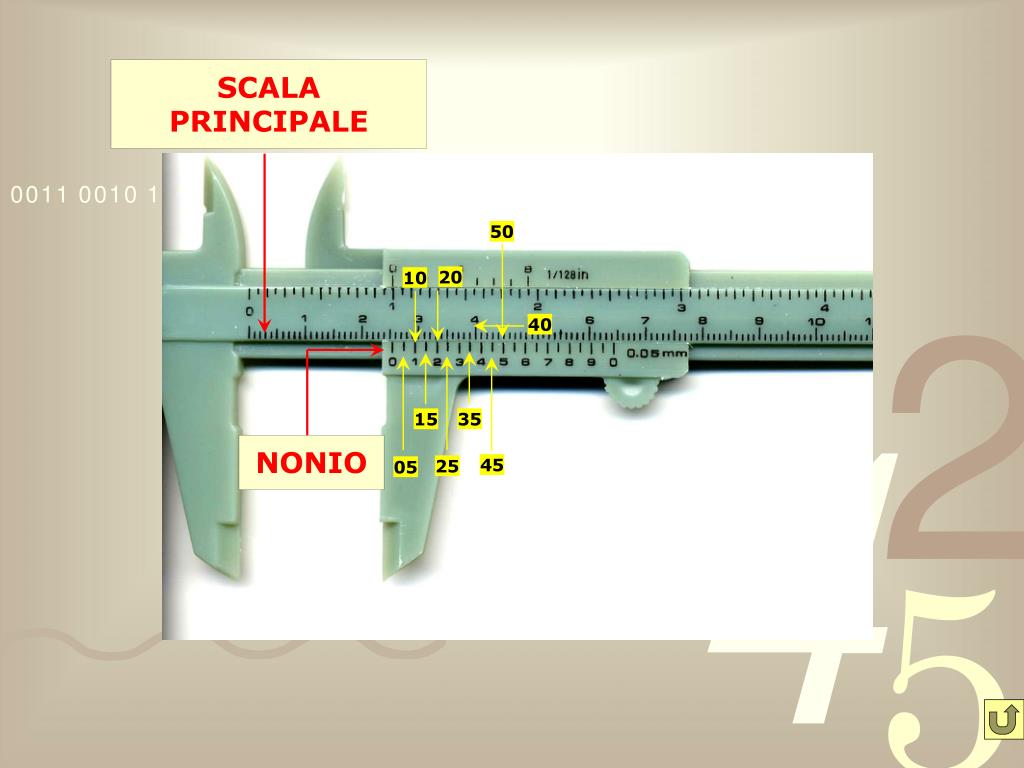

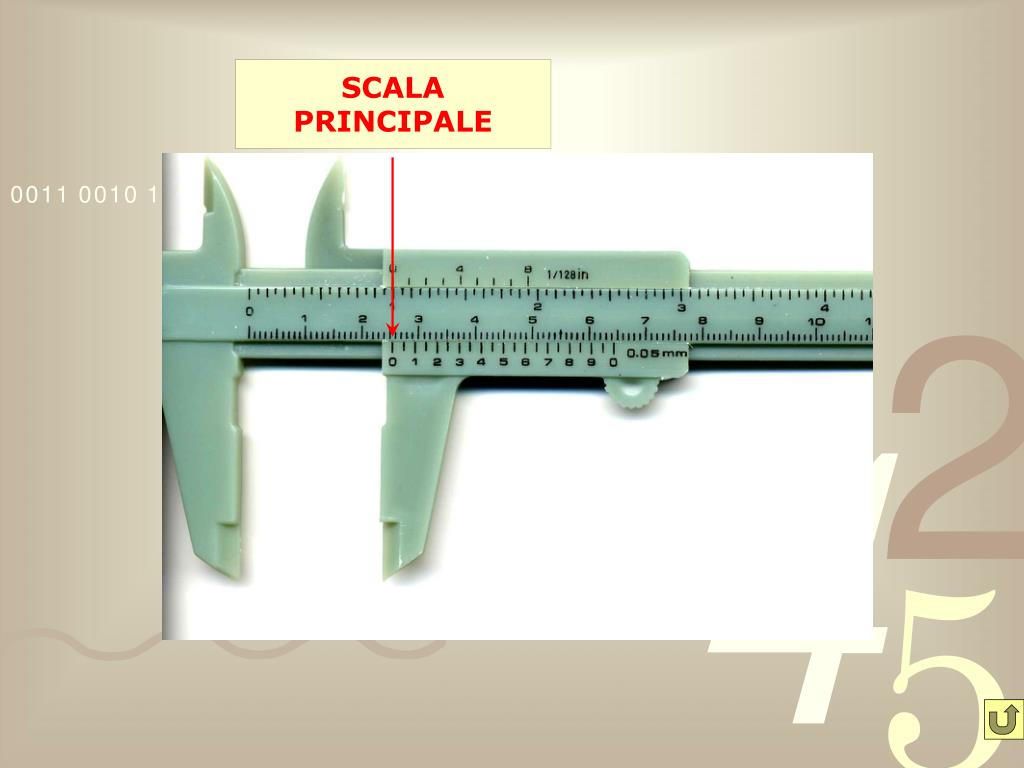

  4. SCALA PRINCIPALE 50 20 10 40 15 35 NONIO 45 25 05

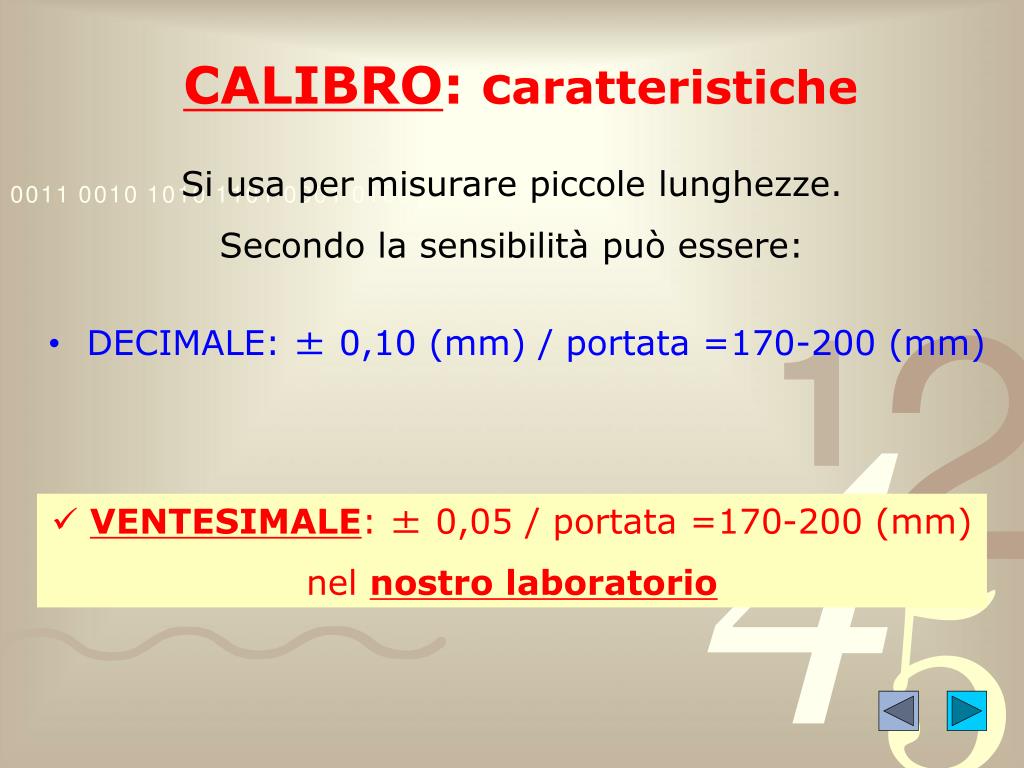

  5. CALIBRO: caratteristiche Si usa per misurare piccole lunghezze. Secondo la sensibilità può essere: • DECIMALE: ± 0,10 (mm) / portata =170-200 (mm) • VENTESIMALE: ± 0,05 / portata =170-200 (mm) • nel nostro laboratorio

  6. CALIBRO: come si usa ... Premendo il pulsante della frizione si fa in modo che l’oggetto si “incastri” fra i Becchi. • Prima si “legge” la Scala principale,individuando la posizione della tacca 0 del nonio: la lettura è svolta in difetto e la chiamiamo A(in mm oppure cm). • Si legge poi il Nonio: si controlla quale è la prima delle sue tacche che è allineata con una di quelle della scala principale: B (in mm). MISURA TOTALE = A+B(mm oppure cm)

  7. Un po’ di pratica …? … Clicca sul misuratore

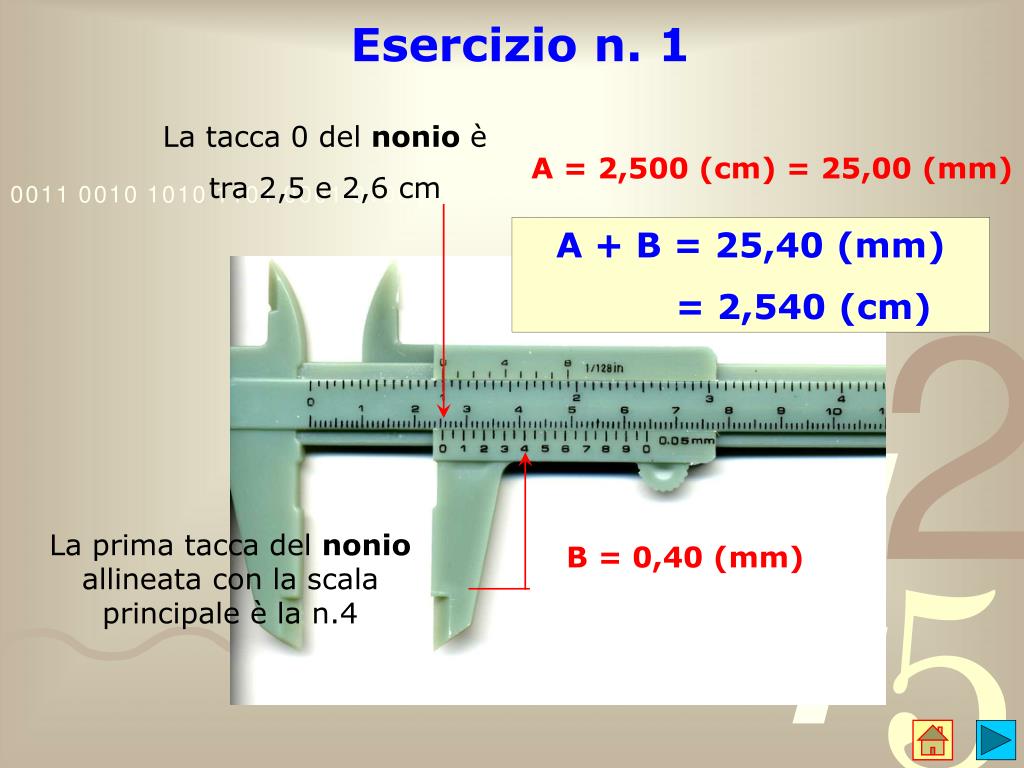

  8. Esercizio n. 1 La tacca 0 del nonio è tra 2,5 e 2,6 cm A = 2,500 (cm) = 25,00 (mm) A + B = 25,40 (mm) = 2,540 (cm) La prima tacca del nonio allineata con la scala principale è la n.4 B = 0,40 (mm)

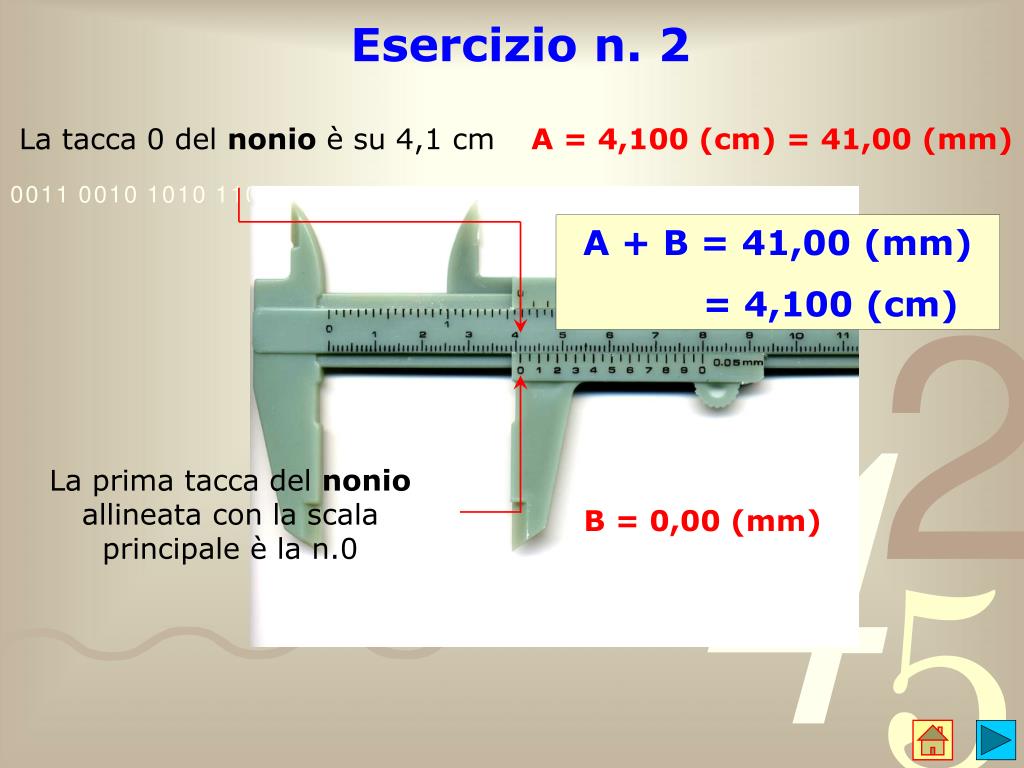

  9. Esercizio n. 2 La tacca 0 del nonio è su 4,1 cm A = 4,100 (cm) = 41,00 (mm) A + B = 41,00 (mm) = 4,100 (cm) La prima tacca del nonio allineata con la scala principale è la n.0 B = 0,00 (mm)

  10. Esercizio n. 3 La tacca 0 del nonio è tra 4,9 e 5,0 cm A = 4,900 (cm) = 49,00 (mm) A + B = 49,65 (mm) = 4,965 (cm) La prima tacca del nonio allineata con la scala principale è quella fra la n.6 e la 7 B = 0,65 (mm)

  11. Esercizio n. 4 La tacca 0 del nonio è tra 8,3 e 8,4 cm A = 8,300 (cm) = 83,00 (mm) A + B = 83,30 (mm) = 8,330 (cm) La prima tacca del nonio allineata con la scala principale è la n.3 B = 0,30 (mm)

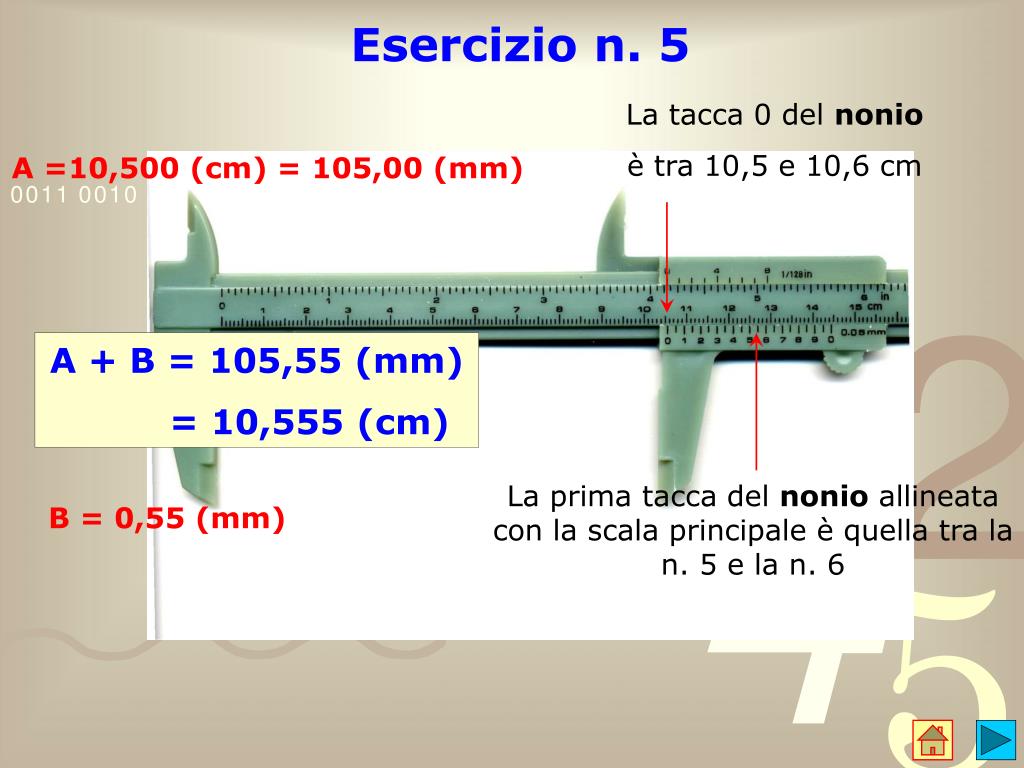

  12. Esercizio n. 5 La tacca 0 del nonio è tra 10,5 e 10,6 cm A =10,500 (cm) = 105,00 (mm) A + B = 105,55 (mm) = 10,555 (cm) La prima tacca del nonio allineata con la scala principale è quella tra la n. 5 e la n. 6 B = 0,55 (mm)

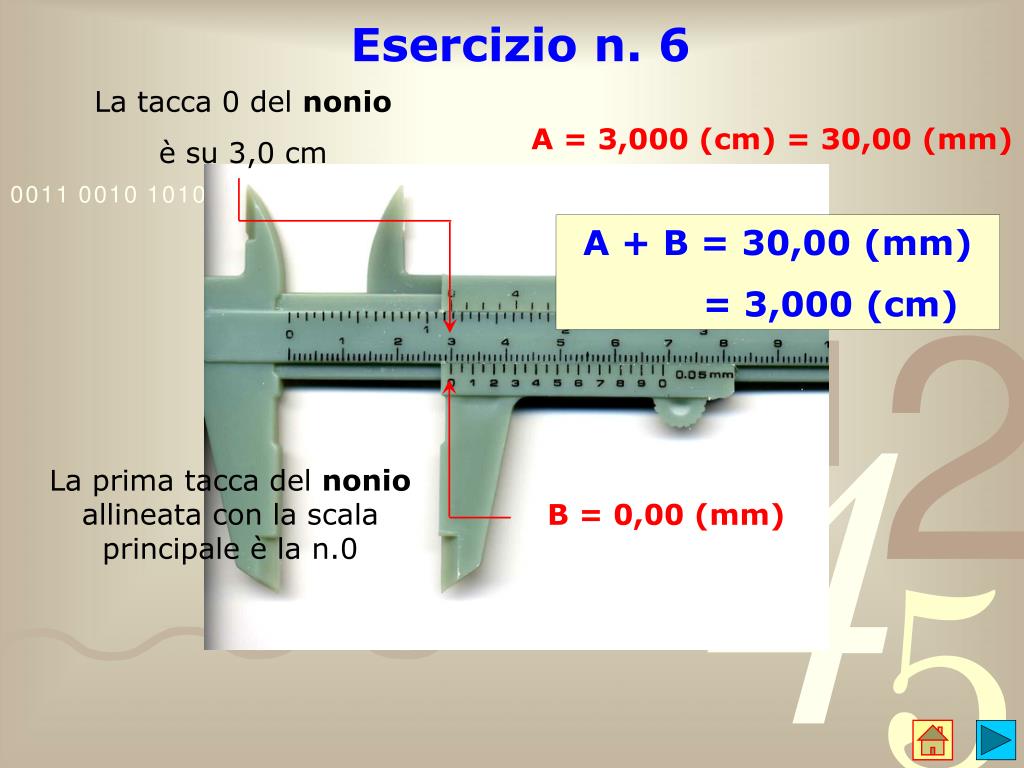

  13. Esercizio n. 6 La tacca 0 del nonio è su 3,0 cm A = 3,000 (cm) = 30,00 (mm) A + B = 30,00 (mm) = 3,000 (cm) La prima tacca del nonio allineata con la scala principale è la n.0 B = 0,00 (mm)

  14. Esercizio n. 7 La tacca 0 del nonio è tra 2,0 e 2,1 cm A = 2,000 (cm) = 20,00 (mm) A + B = 20,85 (mm) = 2,085 (cm) La prima tacca del nonio allineata con la scala principale è quella fra la n.8 e la 9 B = 0,85 (mm)

  15. Esercizio n. 8 La tacca 0 del nonio è tra 1,5 e 1,6 cm A = 1,500 (cm) = 15,00 (mm) A + B = 15,50 (mm) = 1,550 (cm) La prima tacca del nonio allineata con la scala principale è la n.5 B = 0,50 (mm)
