Introduction au routage de PCB

Introduction au routage de PCB. HES SO HEIG-VD Claude.Guinchard@heig-vd.ch Steve.Maillard@heig-vd.ch. Introduction. Ce cours a pour but de vous apprendre à réaliser le routage d’un PCB à partir d’un schéma. Programme. Affecter à chaque composant son footprint Créer une Netlist

media
Download Presentation

Introduction au routage de PCB

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

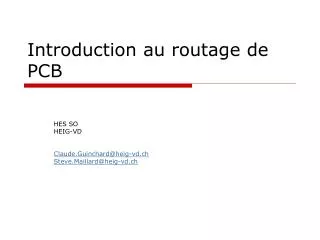

  1. Introduction au routage de PCB HES SO HEIG-VD Claude.Guinchard@heig-vd.ch Steve.Maillard@heig-vd.ch

  2. Introduction • Ce cours a pour but de vous apprendre à réaliser le routage d’un PCB à partir d’un schéma

  3. Programme • Affecter à chaque composant son footprint • Créer une Netlist • Définir les dimensions mécaniques de la carte • Placement des composants • Routage de la carte • Contrôle final

  4. Terminologie • PCB : Printed Circuit Board (circuit imprimé) • Footprint : empreinte du composant • Netlist : fichier de connexion entre les composants y.c. les footprint’s

  5. Assignation des footprint’s • Localiser le footprint des composants d’après les datasheets • Assigner le footprint approprié dans le schéma pour chaque composant • Voir l’exemple suivant

  6. Datasheet LM324

  7. Footprint LM324 1/2

  8. Footprint LM324 2/2

  9. Comparaison des boîtiers

  10. Footprint, généralité • Dans l’exemple précédant on voit 3 footprint’s différents mais certains composants peuvent en avoir d’avantage encore… • Chaque fois qu’un footprint ne correspond pas au composant il y aura un patch à faire et ce n’est pas toujours possible!

  11. Erreur de footprint !

  12. Vérification d’un footprint • La méthode la plus simple afin de vérifier un footprint est d’imprimer le PCB à l’échelle 1:1 est d’y superposer les composants. • La norme IPC-7351A, accompagné d’un viewer permet de visualiser les footprint selon la norme en vigueur.

  13. Génération de la Netlist • Le fichier *.NET comprends les connexions entre les composants ainsi que les footprint’s • Vous pouvez y inclure d’autre paramètres tels que la largeur des pistes, les coordonnées d’un composants, etc…

  14. Création d’un PCB • Assignation de la netlist crée • Définir un fichier de technologie (ce fichier contient des paramètres tels que la grille de placement, l’espace entre les pistes, la taille des via’s utilisés, etc)

  15. Définition du board outline • Le Board outline définit les dimensions du circuit. • Le placement des composants ne peut se faire que dans cette zone

  16. Grille de placement • La grille de placement facilite l’alignement des composants • Généralement sa référence (Datum) est situé dans le coin inférieur gauche de la carte • Les composants seront alignés sur cette grille selon leur propre référence (pin No1)

  17. Autres grilles • La grille de routage • La grille obstacle est utilisée notamment pour créer le board outline

  18. DRC (interactif) • La fonction ONLINE DRC activée vérifie dynamiquement que les distances de sécurité soient respectées • Ceci vous évitera, par exemple, de croiser deux pistes qui n’ont pas de connexion entre elles

  19. DRC (contrôle) • Le Design Rule Check est utilisé à la fin du routage est vous indiquera les problèmes

  20. Coût de fabrication • Le prix d’un PCB dépends du nombre de couches, de la finesse des pistes et du diamètre min des perçage • Le prix du montage dépends du nombre de composants ainsi que du nombre de couches utilisées

  21. Conclusion • Les erreurs de conception peuvent provenir de plusieurs sources dont : le schéma, les footprint’s, la fabrication du PCB, le soudage des composants, la program-mation du système, etc … • Plus vous réduirez les sources de problèmes et plus vous serez efficace lors de la mise au point d’un projet.
