Cassaforte Sincrona con Moduli

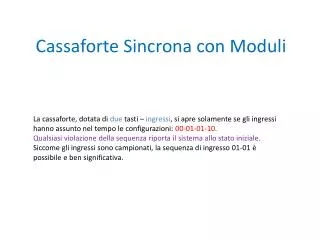

1. Cassaforte Sincrona con Moduli La cassaforte, dotata di due tasti – ingressi, si apre solamente se gli ingressi hanno assunto nel tempo le configurazioni: 00-01-01-10. Qualsiasi violazione della sequenza riporta il sistema allo stato iniziale. Siccome gli ingressi sono campionati, la sequenza di ingresso 01-01 è possibile e ben significativa.

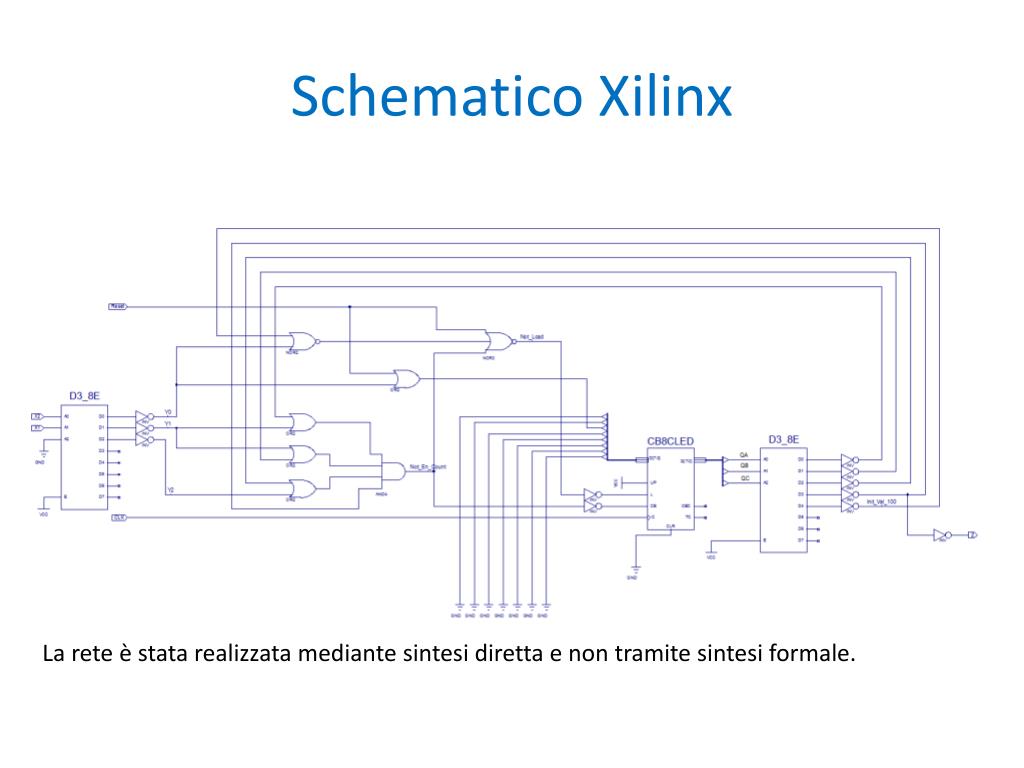

2. Schematico Xilinx La rete è stata realizzata mediante sintesi diretta e non tramite sintesi formale.

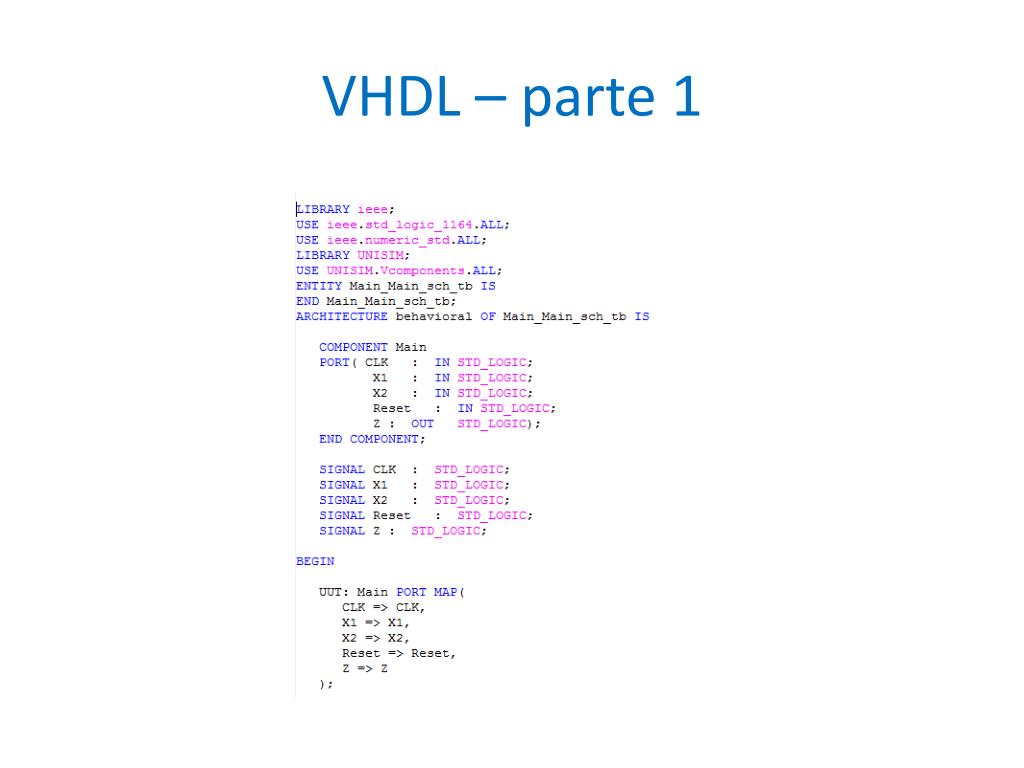

3. VHDL – parte 1

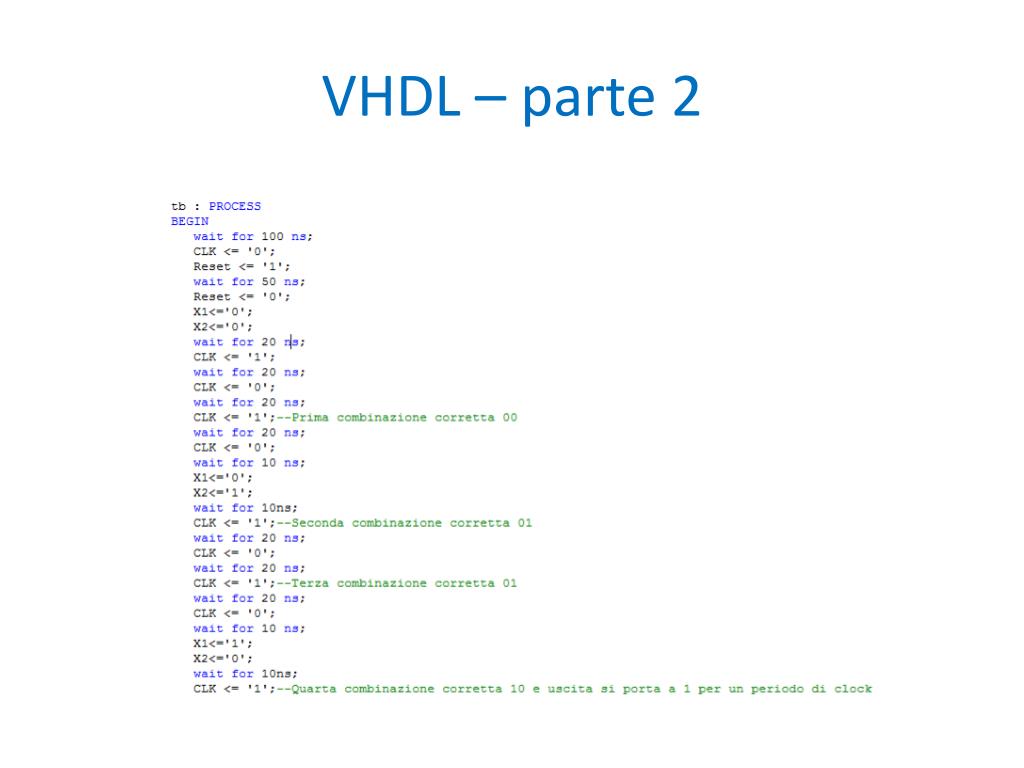

4. VHDL – parte 2

5. VHDL – parte 3

6. Simulazione Behavioral 00 01 01 10

7. Simulazione Post Route Leggero ritardo dovuto alle implementazioni fisice, quindi i componenti utilizzati.

8. Spiegazione della rete La rete assume uscita Z uguale ad 1 solo quando gli ingressi assumono in sequenza le configurazioni 00-01-01-10. Gli ingressi possono anche cambiare in modo asincrono in quanto questi vengono campionati solo al successivo fronte di salita del Clock (sincrono). L’uscita assume valore 1 solamente al fronte successivo al riconoscimento della sequenza. I segnali interni QA,QB,QC rappresentano lo stato interno del contatore, mentre i segnali interni Y0,Y1,Y2 rappresentano la decodifica di X1 e X2.
