Presentation Transcript

  1. 差壓式流量計 ( 流孔板流量計 – Orifice Flowmeter) 差壓流量計是指在管路上安裝孔板 , 量測因流量大小 在孔板前後產生的壓差 . 其構造簡單, 適用於液體 , 氣體 , 蒸氣之流量測量 . 理論上可以根據伯努力定理 求得差壓和流量的關係 . • 測量原理 如圖所示 , 黃色部份為安裝於管道之流孔板 , 與 流體方向垂直 . 假設流體充滿管道 , 圖中一次側 PH 和二次側 PL 兩點截面之間 , 由伯努力公式 和流體連續性方程式得出公式 (1) 和公式 (2) . 由公式(1) (2) , 通過流孔板的體積流量 Q (m3/s) 是 : r1n1/ 2+P1 =r1n1/ 2 + P2 (1) 2 2 r1n1F1 =r1n1F2 (2) 2 2 P : 平均流速 (Pas abs) F : 流體截面積 (m3) • : 平均流速(m/s) r1 :流體密度 (kg/m3) 1 2 Q =n2 F2 = F2 ( P1 – P2 ) (3) r1 1 – ( F2 / F1 ) (3) Q = k P

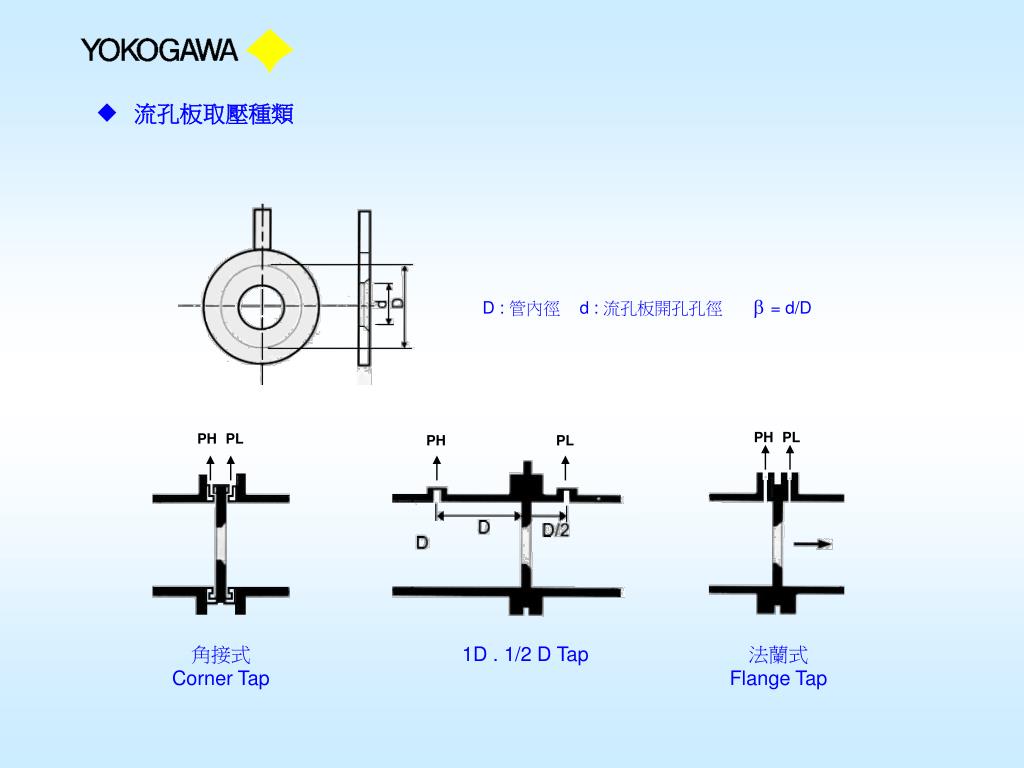

  2. 流孔板取壓種類 D : 管內徑 d : 流孔板開孔孔徑 b= d/D PH PL PH PL PH PL 角接式 Corner Tap 1D . 1/2 D Tap 法蘭式 Flange Tap

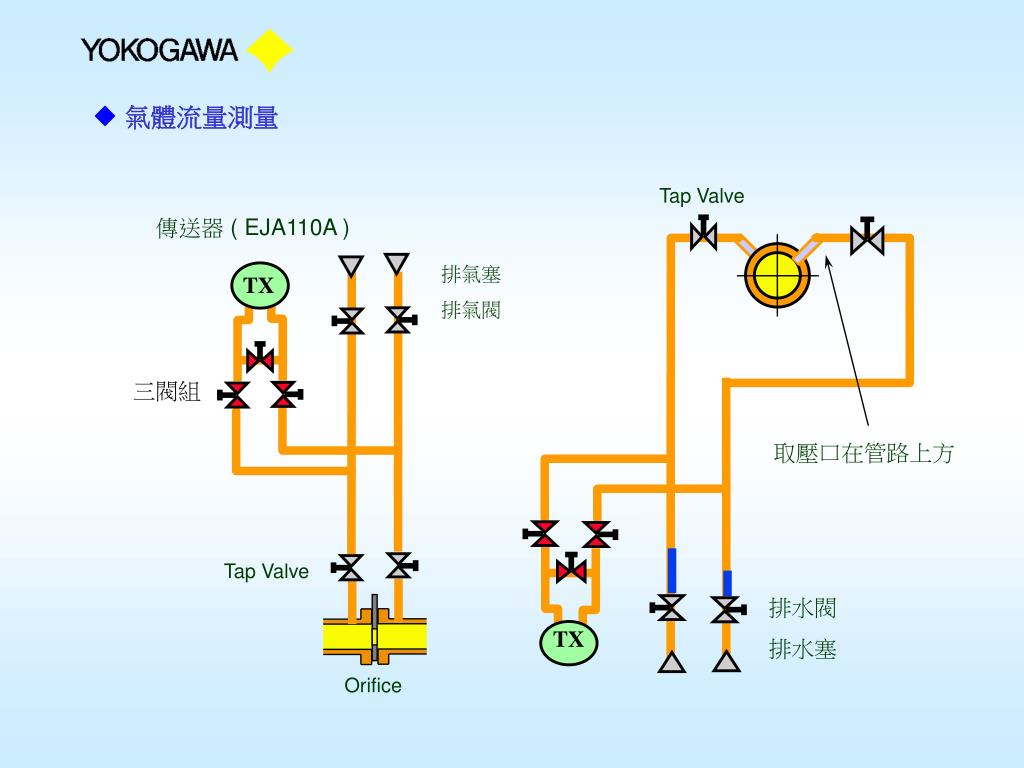

  3. TX TX • 氣體流量測量 Tap Valve 傳送器 ( EJA110A ) 排氣塞 排氣閥 三閥組 取壓口在管路上方 Tap Valve 排水閥 排水塞 Orifice

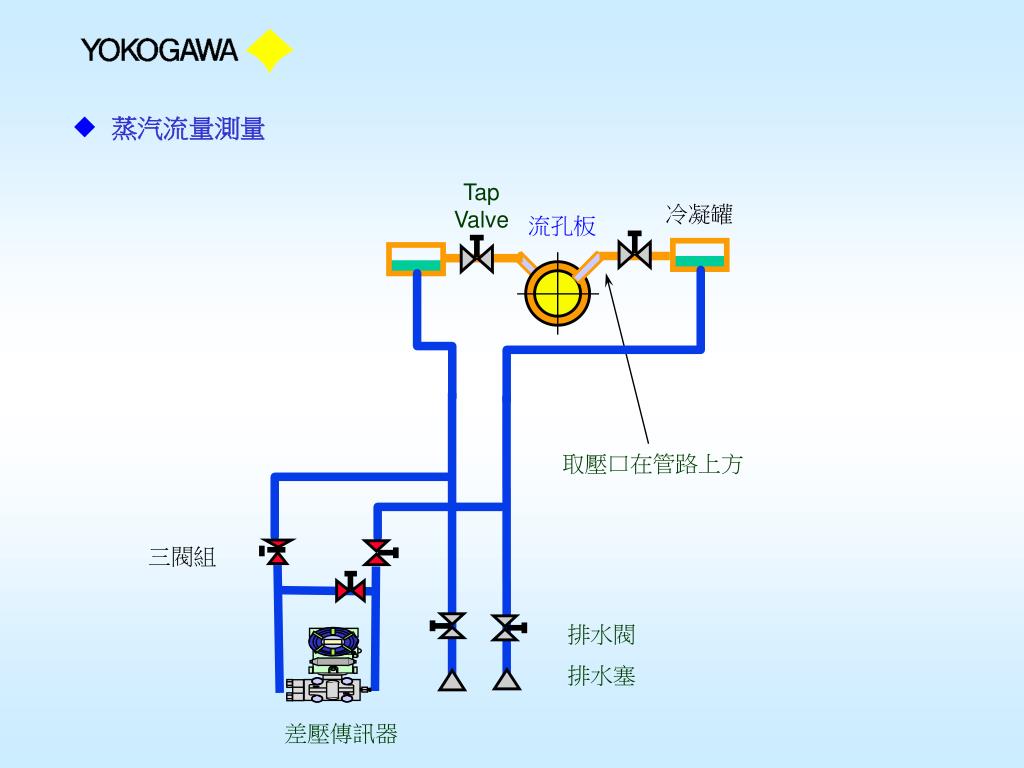

  4. 蒸汽流量測量 Tap Valve 冷凝罐 流孔板 取壓口在管路上方 三閥組 排水閥 排水塞 差壓傳訊器
