  1. PHYSIQUE APPLIQUEE Réunion des 5 et 7 juin 2007: Programmes premières STI groupe de travail  « condensateur »

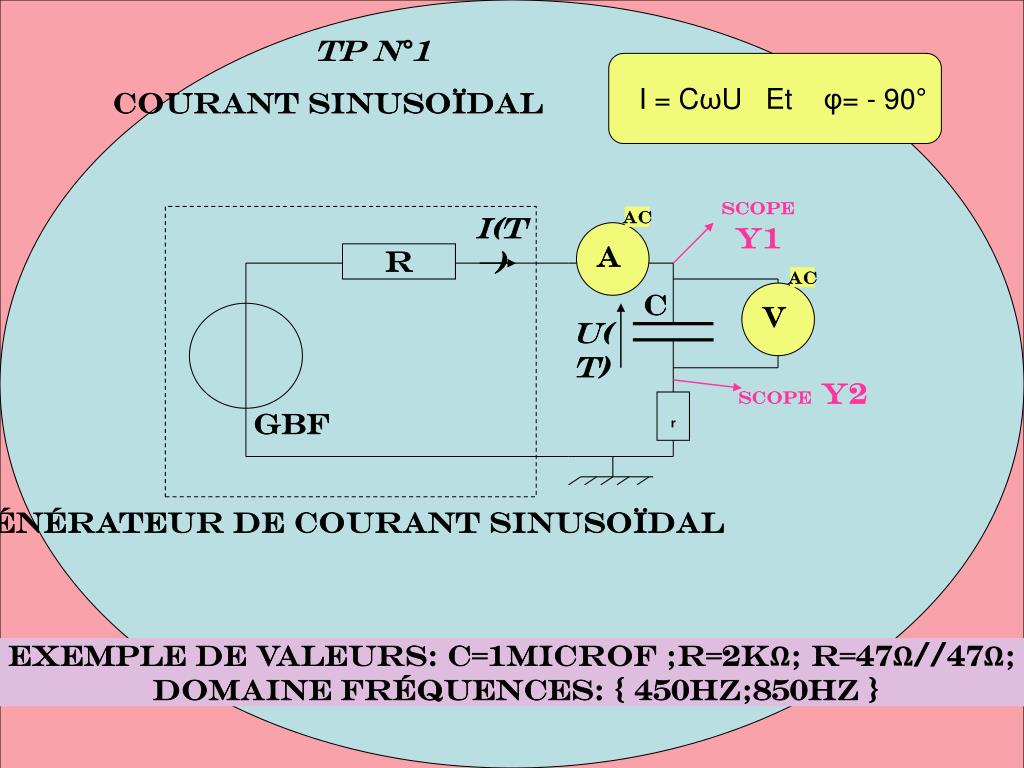

  2. AC AC V A TP N°1 I = CωU Et φ= - 90° Courant sinusoïdal scope Y1 i(t) R C u(t) scope Y2 r GBF Générateur de courant sinusoïdal Exemple de valeurs: C=1microF ;R=2kΩ; r=47Ω//47Ω; domaine fréquences: { 450Hz;850Hz }

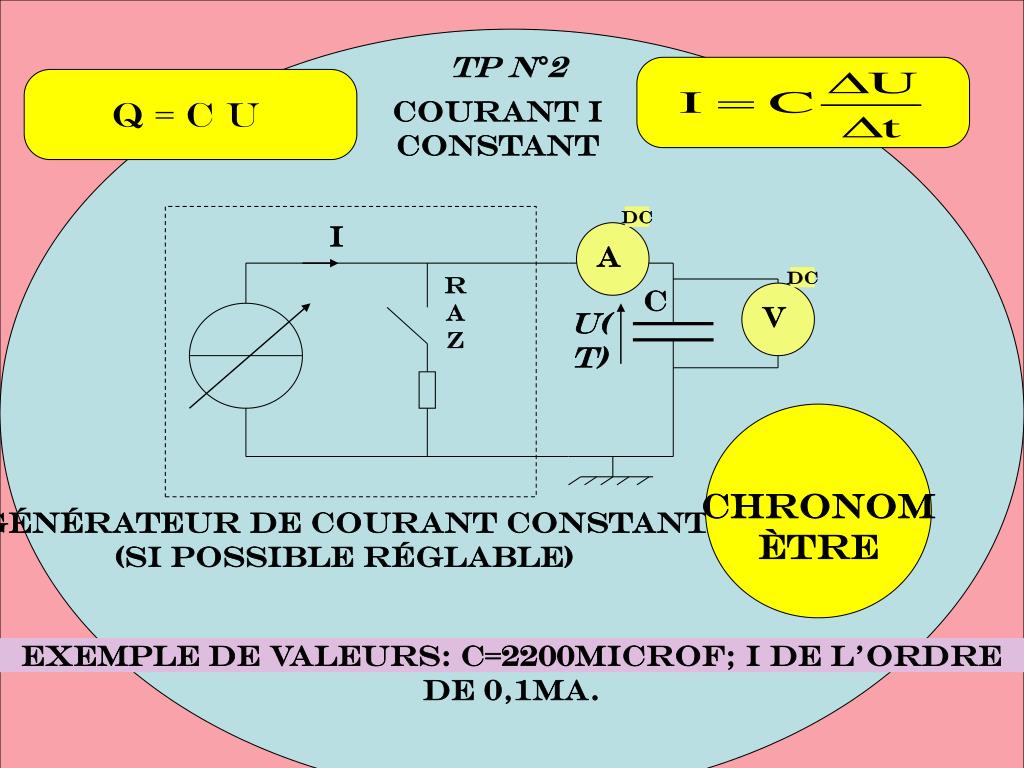

  3. DC DC A V TP N°2 Q = C U Courant I constant I RAZ C u(t) Chronomètre Générateur de courant constant (si possible réglable) Exemple de valeurs: C=2200microF; I de l’ordre de 0,1mA.

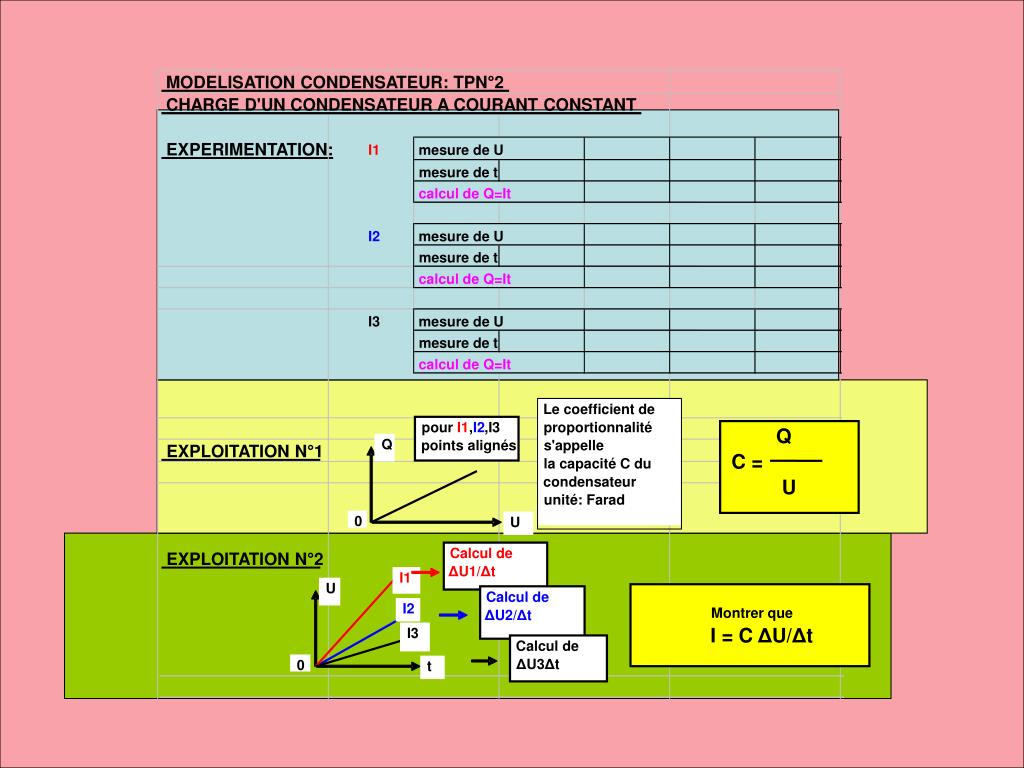

  4. MODELISATION CONDENSATEUR: TPN°2 CHARGE D'UN CONDENSATEUR A COURANT CONSTANT EXPERIMENTATION: I1 mesure de U mesure de t calcul de Q=It I2 mesure de U mesure de t calcul de Q=It I3 mesure de U mesure de t calcul de Q=It Le coefficient de pour I1 , I2 ,I3 proportionnalité Q Q points alignés s'appelle EXPLOITATION N°1 C = la capacité C du condensateur U unité: Farad 0 U Calcul de EXPLOITATION N°2 ΔU1/Δt I1 U Calcul de I2 Montrer que ΔU2/Δt I = C ΔU/Δt I3 Calcul de ΔU3Δt 0 t

  5. PREREQUIS Connaissances scientifiques et savoir faire théoriques : Grandeur sinusoïdale (période, fréquence, pulsation, différence de phase) Valeur efficace d’une grandeur sinusoïdale Fonction linéaire, coefficient directeur (dans ce cas identique au coefficient de proportionnalité) Quantité d’électricité Q (charge électrique). Savoir-faire expérimentaux : Mesurer la valeur efficace d’une tension et d’une intensité sinusoïdales Utiliser un GBF en régime sinusoïdal Utiliser un oscilloscope « 2 voies » avec visualisation de l’image d’une intensité Utiliser un tableur.

  6. ET L’ENERGIE ALORS ?

  7. E=½ CU2
