  1. Arsitektur & Organisasi Komputer Pertemuan I Tata Sumitra M.Kom HP. 081519002289 081219853779 Email : ttsumitra@gmail.com tata_sumitra2002@yahoo.com www.tatasumitra.com

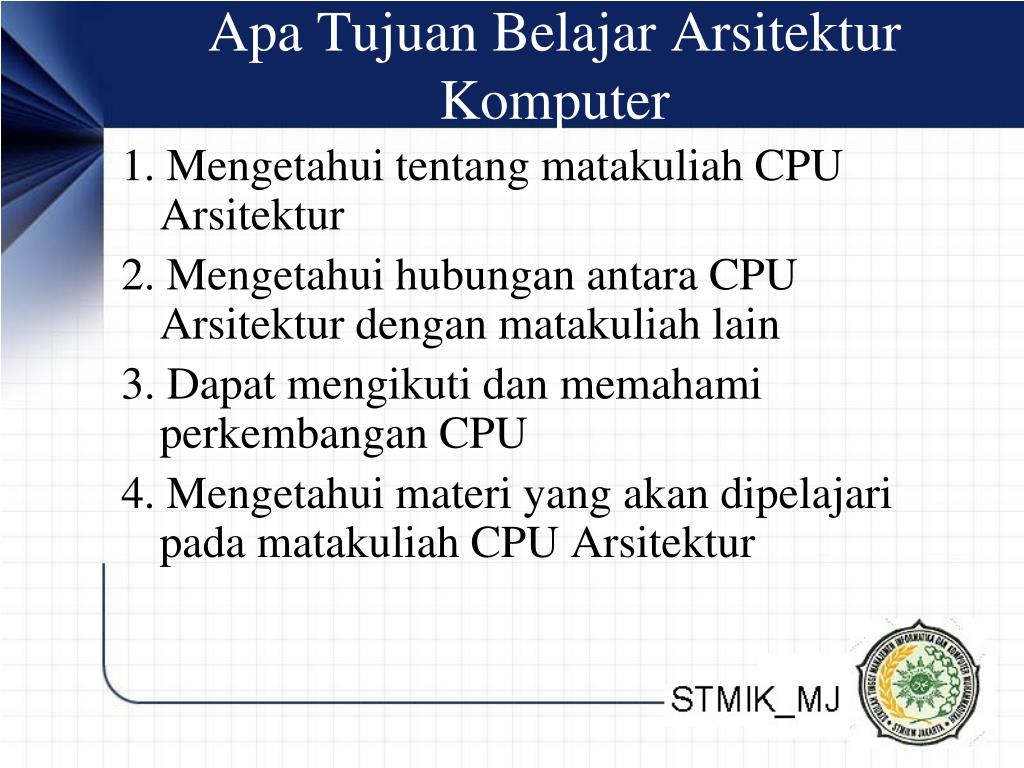

  2. Apa Tujuan Belajar Arsitektur Komputer 1. Mengetahui tentang matakuliah CPU Arsitektur 2. Mengetahui hubungan antara CPU Arsitektur dengan matakuliah lain 3. Dapat mengikuti dan memahami perkembangan CPU 4. Mengetahui materi yang akan dipelajari pada matakuliah CPU Arsitektur

  3. CPU Arsitektur Ilmu yang mempelajari tentang struktur dan fungsi dari CPU • Mempelajari tentang bagaimana CPU melakukan pekerjaannya • Mempelajari tentang bagaimana CPU berhubugan dengan peralatan yang lain dalam menjalankan tugasnya. • Mempelajari tentang komponen-komponen apa saja yang ada di dalam CPU • Memeplajari bagaimana cara mengatur kerja masing-masing komponen sehingga dapat berfungsi dengan baik

  4. Aristektur ? Vs Organisasi ? • Arsitekture komputer berkaitan dengan atribute-atributeyang nampak bagi programmer • Set Instruksi, jumlah bit yang digunakan untukpenyajian data, mekanisme I/O, teknikpengalamantan (addressing techniques). • Contoh:apakah tersedia instruksi untuk perkalian? • Organisasi komputer berkaitan dengan unit-unit operasional dan interkoneksinya yang merealisasikan spesifikasi arsitektural • Control signals, interfaces, memory technology. • Contoh:Apakah instruksi perkalian diimplementasikan secara hardware, ataukah dikerjakan dengan penambahan secara berulang?

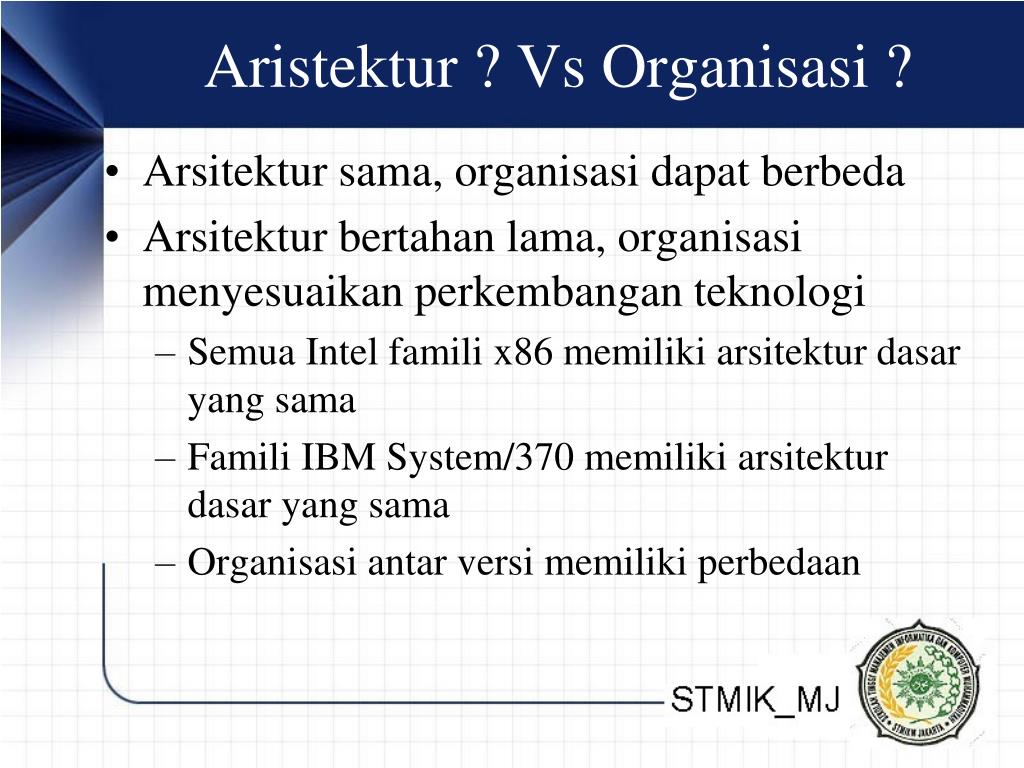

  5. Aristektur ? Vs Organisasi ? • Arsitektur sama, organisasi dapat berbeda • Arsitektur bertahan lama, organisasi menyesuaikan perkembangan teknologi • Semua Intel famili x86 memiliki arsitektur dasar yang sama • Famili IBM System/370 memiliki arsitektur dasar yang sama • Organisasi antar versi memiliki perbedaan

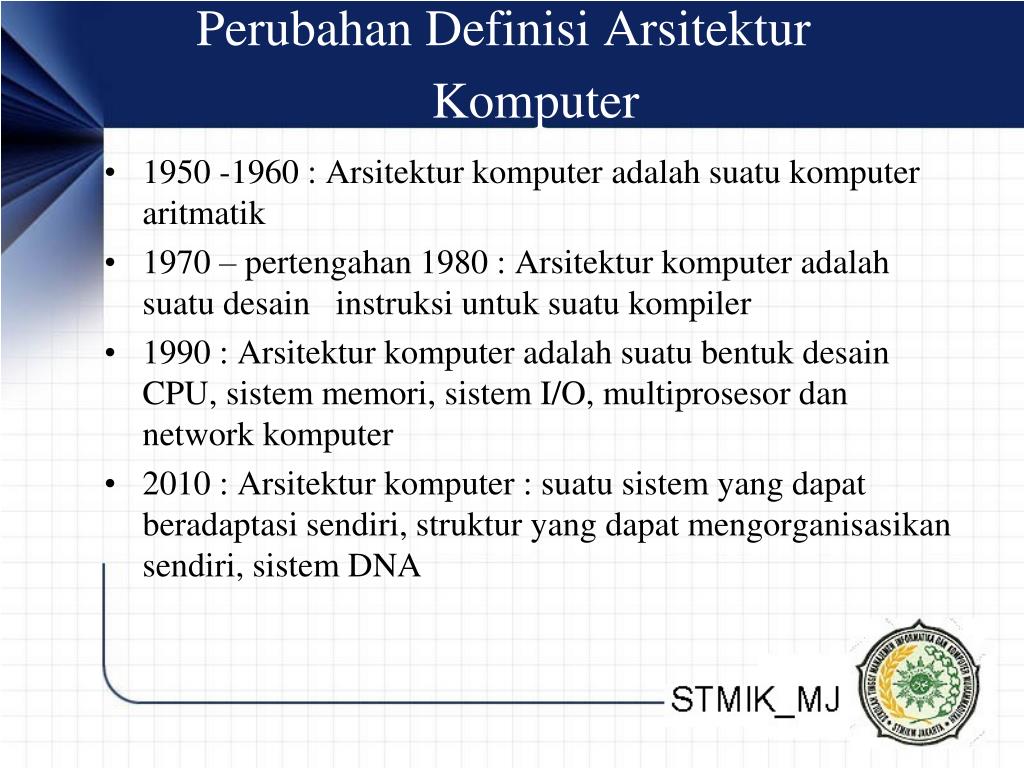

  6. Perubahan Definisi Arsitektur Komputer • 1950 -1960 : Arsitektur komputer adalah suatu komputer aritmatik • 1970 – pertengahan 1980 : Arsitektur komputer adalah suatu desain instruksi untuk suatu kompiler • 1990 : Arsitektur komputer adalah suatu bentuk desain CPU, sistem memori, sistem I/O, multiprosesor dan network komputer • 2010 : Arsitektur komputer : suatu sistem yang dapat beradaptasi sendiri, struktur yang dapat mengorganisasikan sendiri, sistem DNA

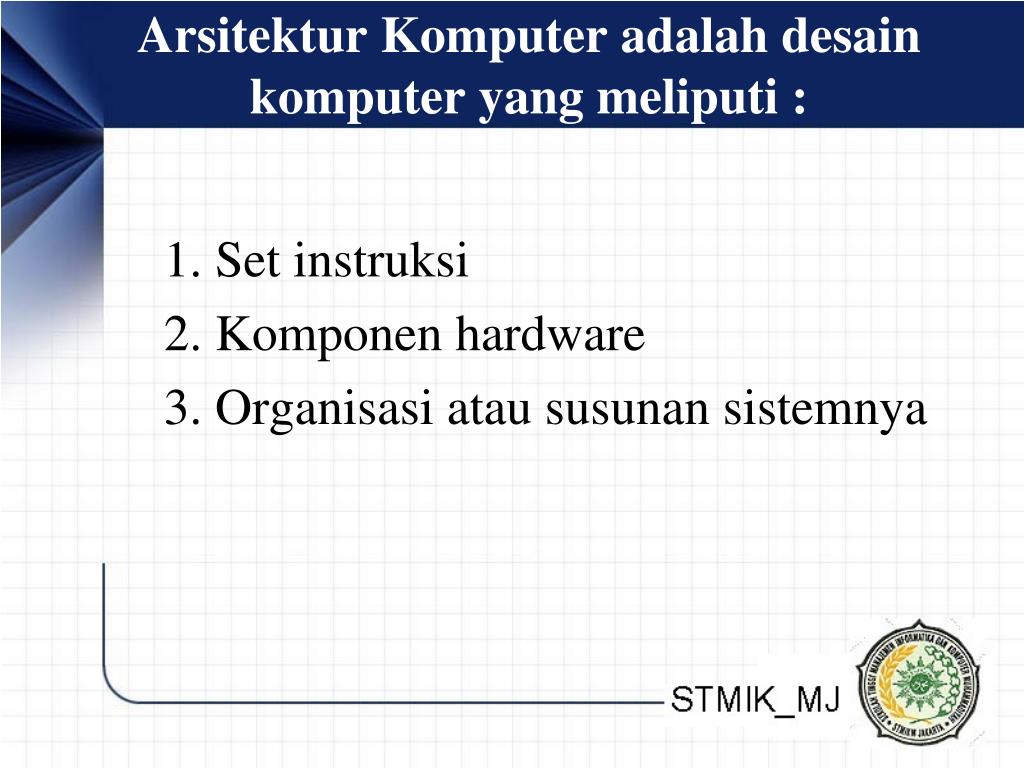

  7. Arsitektur Komputer adalah desain komputer yang meliputi : 1. Set instruksi 2. Komponen hardware 3. Organisasi atau susunan sistemnya

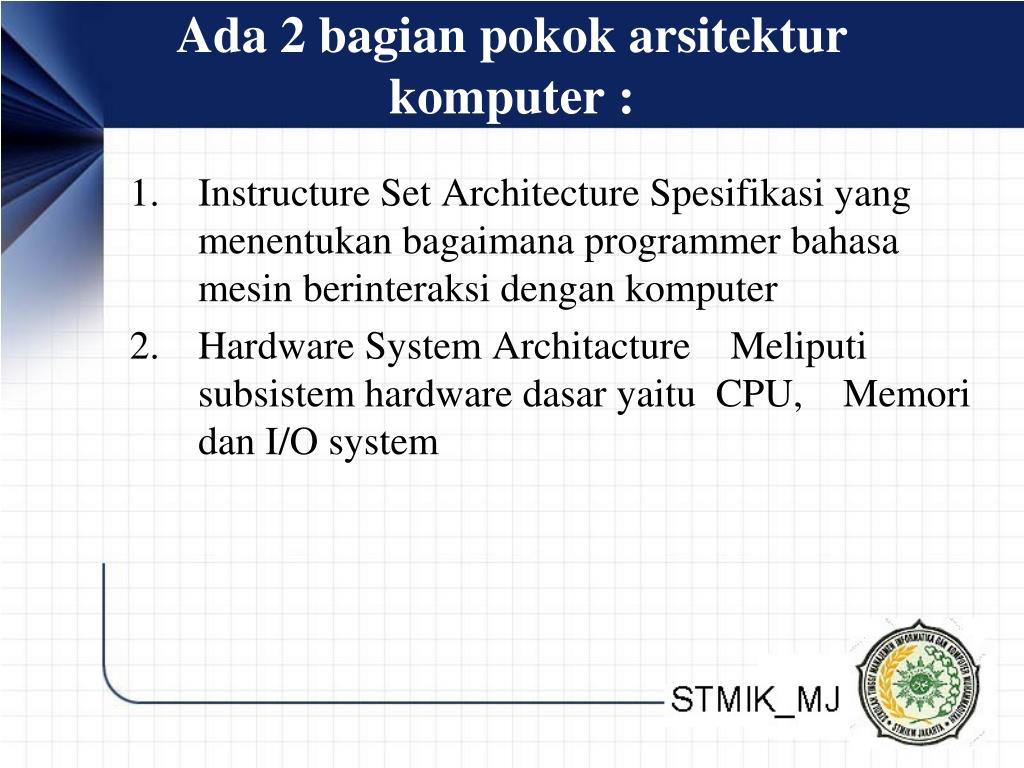

  8. Ada 2 bagian pokok arsitektur komputer : • Instructure Set Architecture Spesifikasi yang menentukan bagaimana programmer bahasa mesin berinteraksi dengan komputer • Hardware System Architacture Meliputi subsistem hardware dasar yaitu CPU, Memori dan I/O system

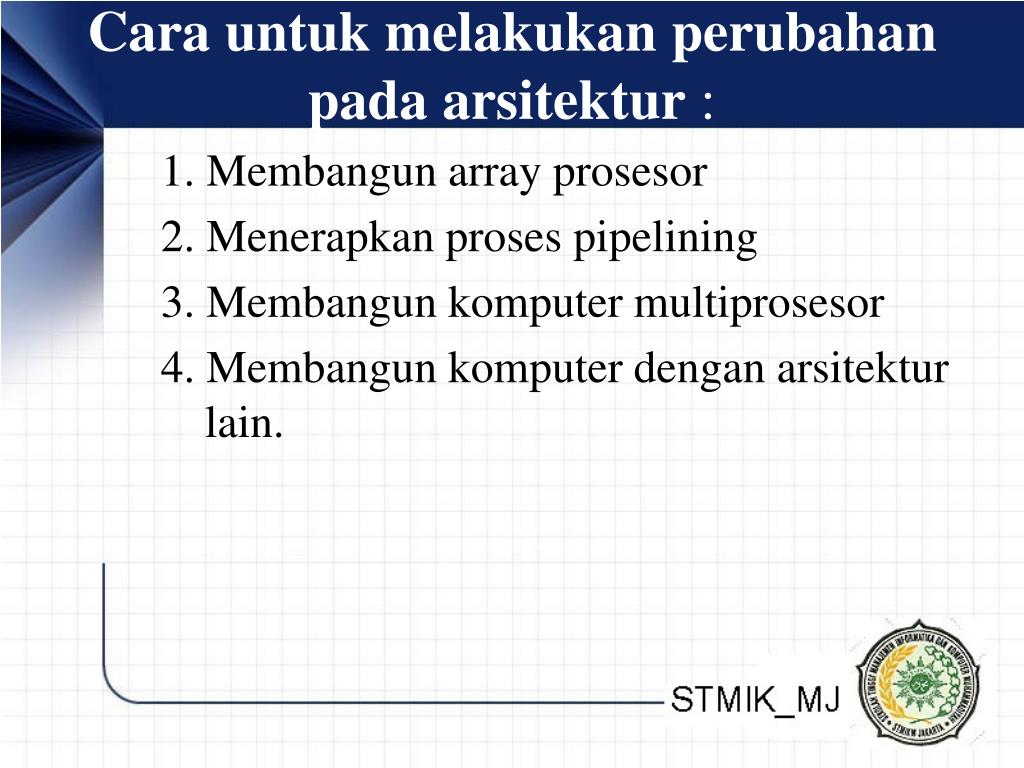

  9. Cara untuk melakukan perubahan pada arsitektur : 1. Membangun array prosesor 2. Menerapkan proses pipelining 3. Membangun komputer multiprosesor 4. Membangun komputer dengan arsitektur lain.

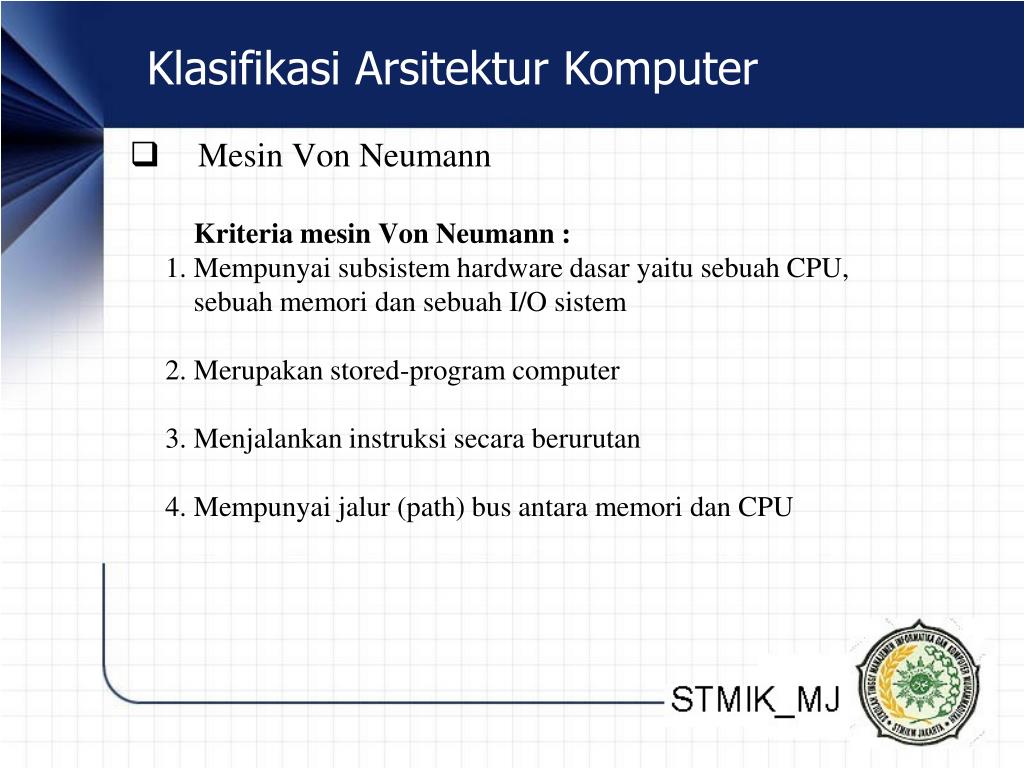

  10. Mesin Von Neumann Kriteria mesin Von Neumann : 1. Mempunyai subsistem hardware dasar yaitu sebuah CPU, sebuah memori dan sebuah I/O sistem 2. Merupakan stored-program computer 3. Menjalankan instruksi secara berurutan 4. Mempunyai jalur (path) bus antara memori dan CPU Klasifikasi Arsitektur Komputer

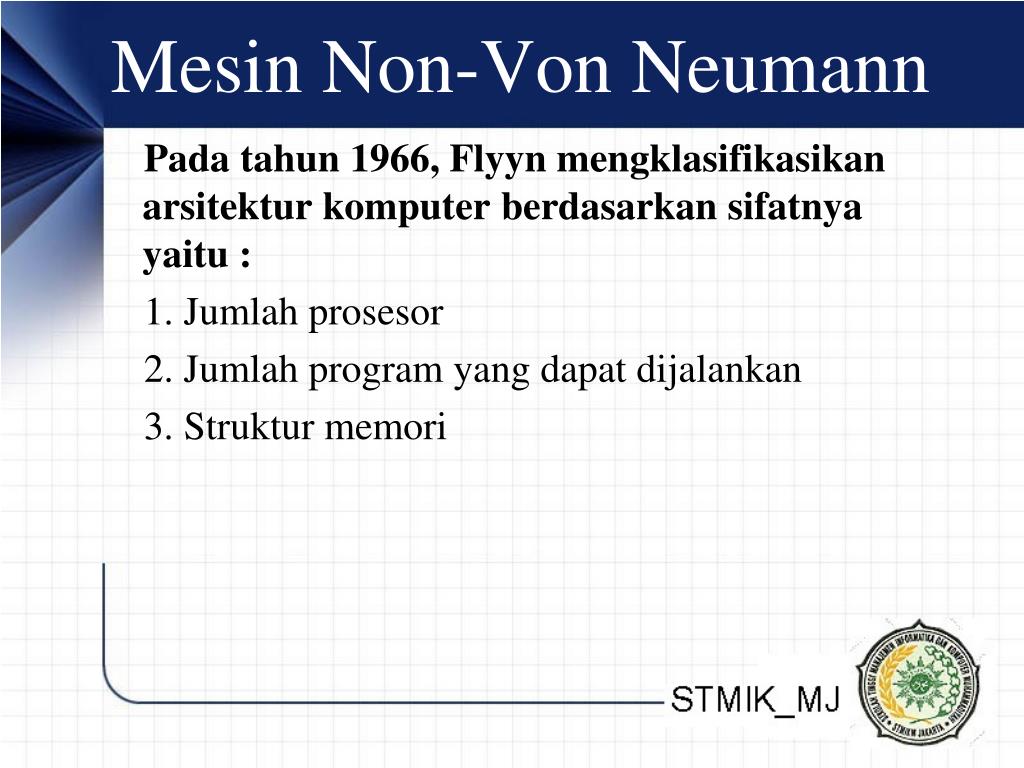

  11. Mesin Non-Von Neumann Pada tahun 1966, Flyyn mengklasifikasikan arsitektur komputer berdasarkan sifatnya yaitu : 1. Jumlah prosesor 2. Jumlah program yang dapat dijalankan 3. Struktur memori

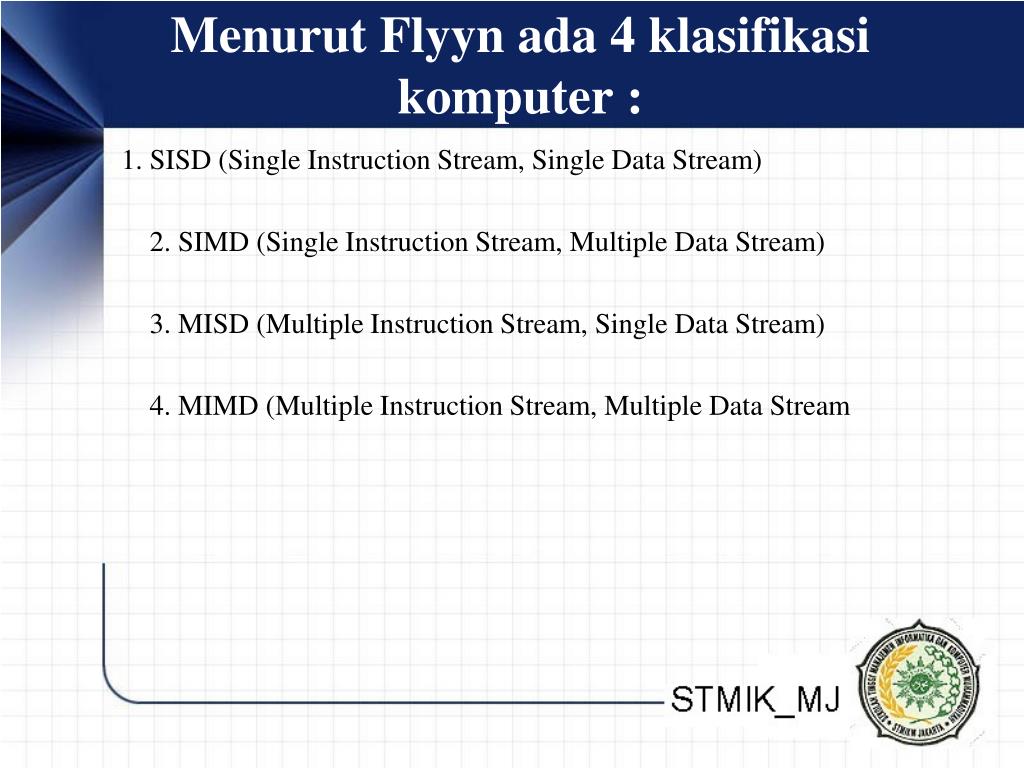

  12. Menurut Flyyn ada 4 klasifikasi komputer : 1. SISD (Single Instruction Stream, Single Data Stream) 2. SIMD (Single Instruction Stream, Multiple Data Stream) 3. MISD (Multiple Instruction Stream, Single Data Stream) 4. MIMD (Multiple Instruction Stream, Multiple Data Stream

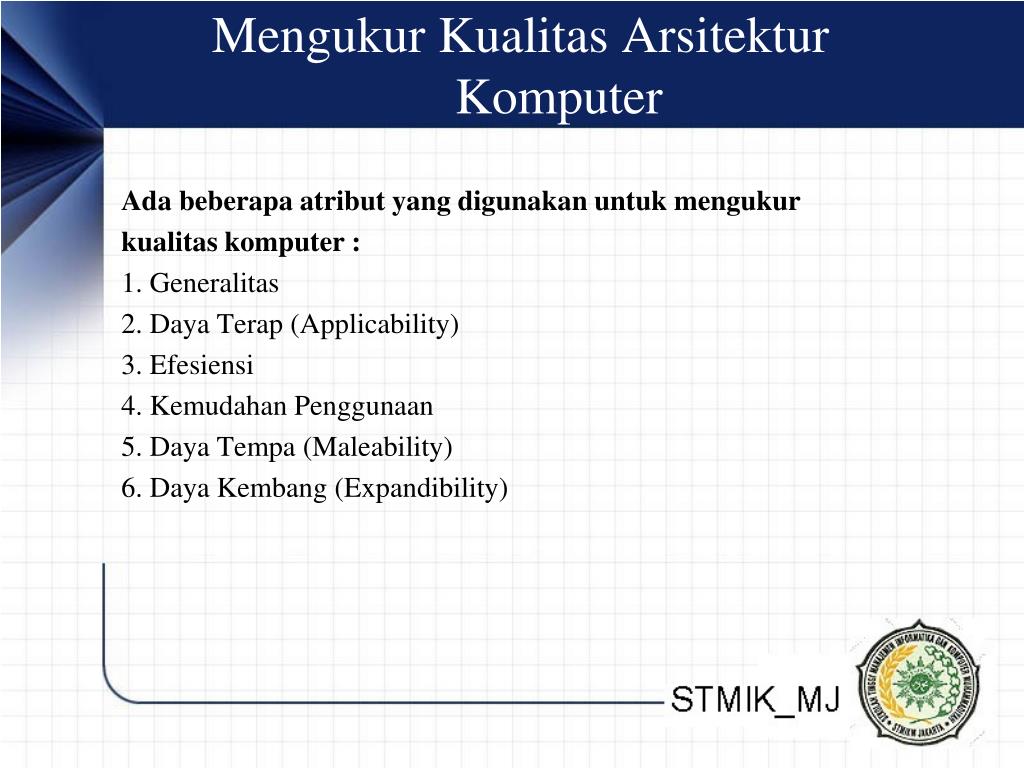

  13. Mengukur Kualitas Arsitektur Komputer Ada beberapa atribut yang digunakan untuk mengukur kualitas komputer : 1. Generalitas 2. Daya Terap (Applicability) 3. Efesiensi 4. Kemudahan Penggunaan 5. Daya Tempa (Maleability) 6. Daya Kembang (Expandibility)

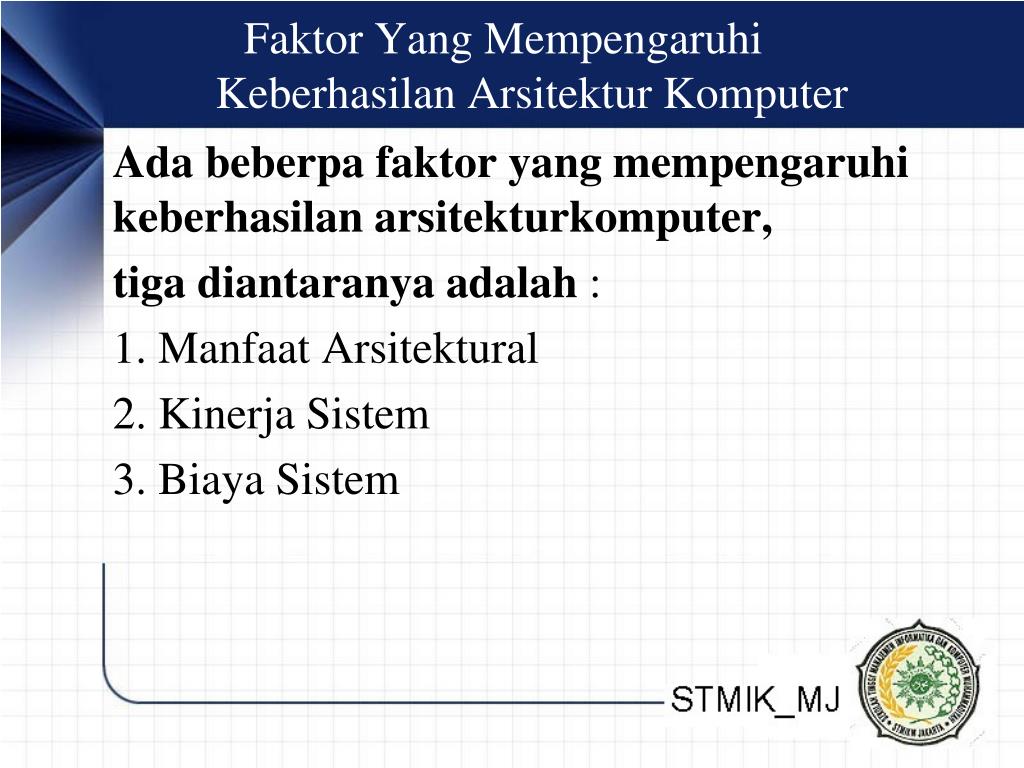

  14. Faktor Yang Mempengaruhi Keberhasilan Arsitektur Komputer Ada beberpa faktor yang mempengaruhi keberhasilan arsitekturkomputer, tiga diantaranya adalah : 1. Manfaat Arsitektural 2. Kinerja Sistem 3. Biaya Sistem

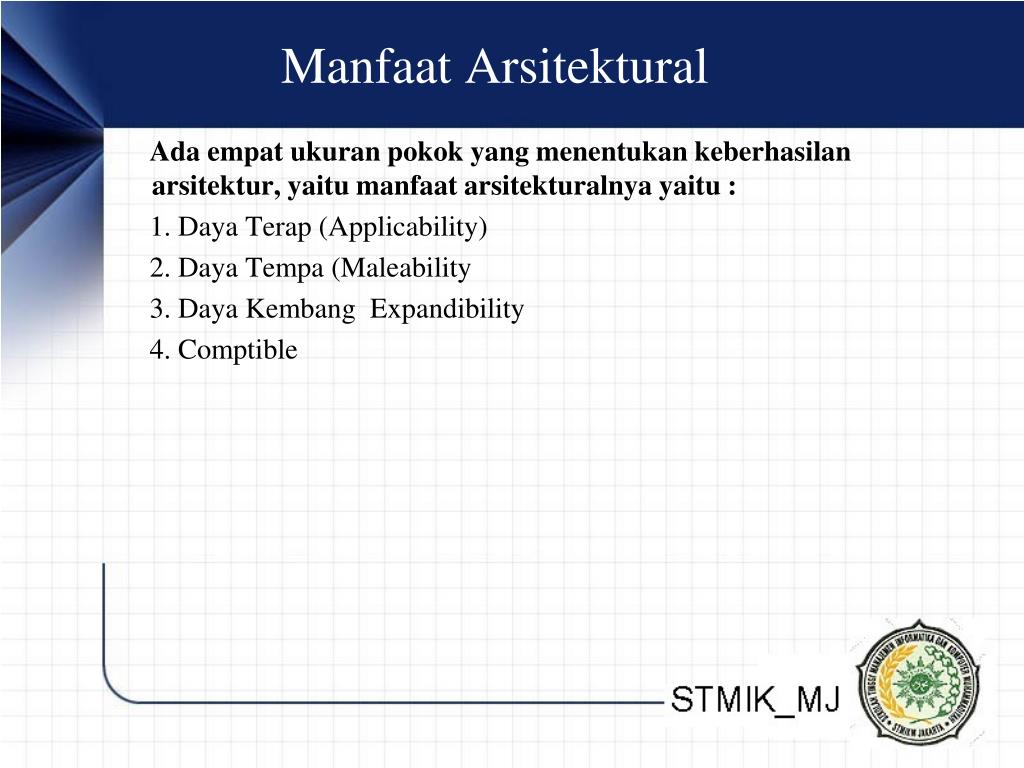

  15. Manfaat Arsitektural Ada empat ukuran pokok yang menentukan keberhasilan arsitektur, yaitu manfaat arsitekturalnya yaitu : 1. Daya Terap (Applicability) 2. Daya Tempa (Maleability 3. Daya Kembang Expandibility 4. Comptible

  16. Kinerja Sistem Untuk mengukur kinerja sistem,ada serangkaian program yang standard yang dijalankan yang biasa di sebut Benchmark pada komputer yang akan diuji Ukuran Kinerja CPU: 1. MIPS (Million Instruction PerSecond) 2. MFLOP (Million Floating Point PerSecond) 3. VUP (VAX Unit of Performance)

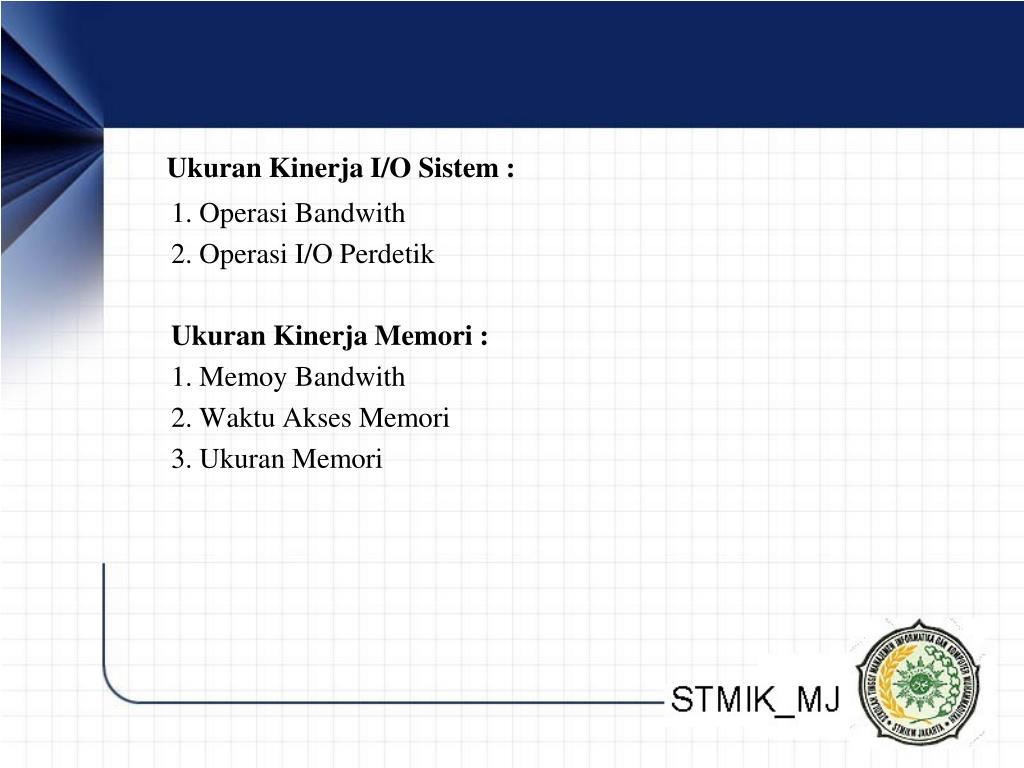

  17. Ukuran Kinerja I/O Sistem : 1. Operasi Bandwith 2. Operasi I/O Perdetik Ukuran Kinerja Memori : 1. Memoy Bandwith 2. Waktu Akses Memori 3. Ukuran Memori

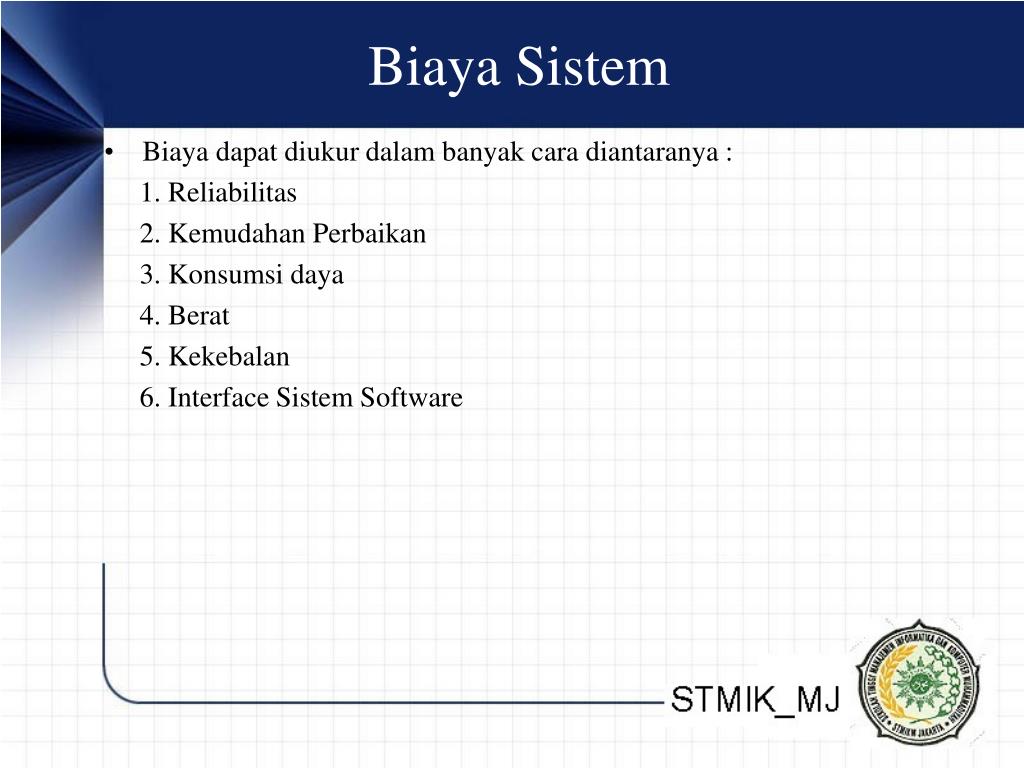

  18. Biaya Sistem • Biaya dapat diukur dalam banyak cara diantaranya : 1. Reliabilitas 2. Kemudahan Perbaikan 3. Konsumsi daya 4. Berat 5. Kekebalan 6. Interface Sistem Software

  19. Tugas ! • Buatlah grafik tetang kecepatanprosessor terhadap tahun keluar • Buatlah makalah tentangperkembangan prosesor pada saat ini

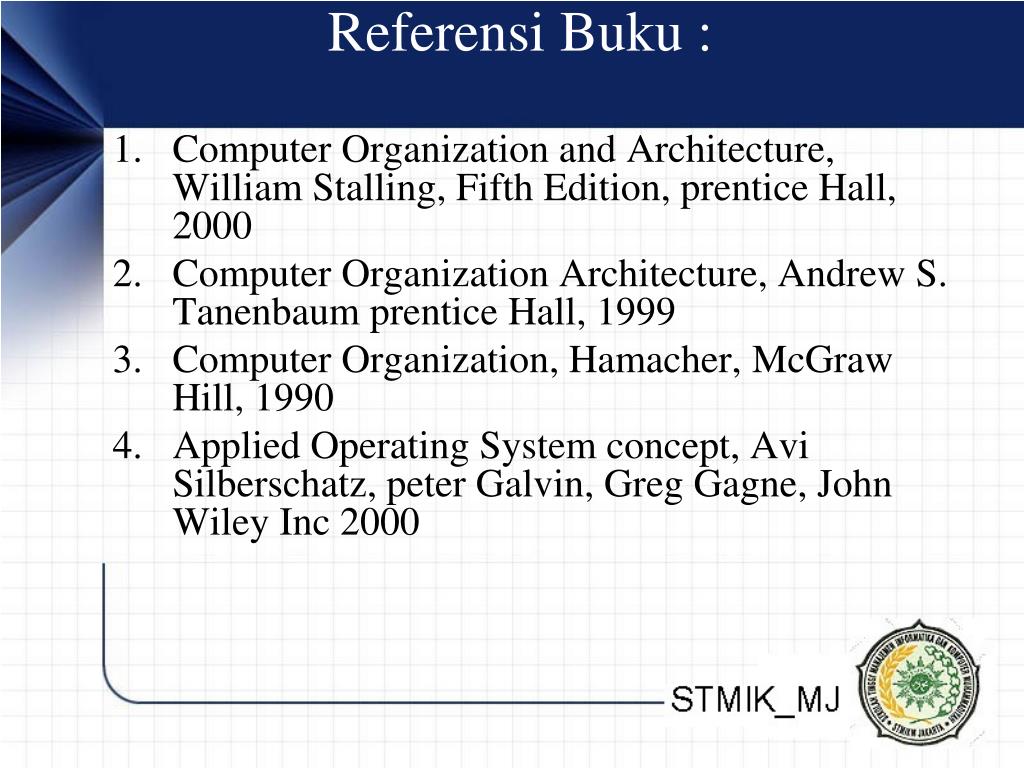

  20. Referensi Buku : • Computer Organization and Architecture, WilliamStalling, Fifth Edition, prentice Hall, 2000 • Computer Organization Architecture, Andrew S.Tanenbaum prentice Hall, 1999 • Computer Organization, Hamacher, McGraw Hill,1990 • Applied Operating System concept, AviSilberschatz, peter Galvin, Greg Gagne, JohnWiley Inc 2000
