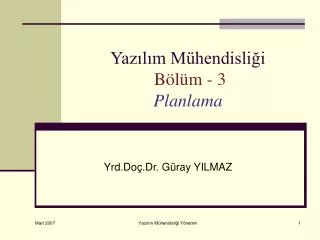

  1. Yazılım MühendisliğiBölüm - 3Planlama Yrd.Doç.Dr. Güray YILMAZ Yazılım Mühendisliği Yönetimi

  2. Planlama • Yazılım geliştirme sürecinin ilk aşaması • Başarılı bir proje geliştirebilmek için projenin tüm resminin çıkarılması işlemi • Proje planlama aşamasında yapılan işlemler • Proje Kaynaklarının Belirlenmesi • Proje Maliyetlerinin Kestirilmesi • Proje Ekip Yapısının Oluşturulması • Ayrıntılı Proje Planının Yapılması • Projenin İzlenmesi • Proje planı tüm proje süresince sürekli olarak kullanılacak, güncellenecek ve gözden geçirilecek bir belgedir Güray YILMAZ

  3. Proje Kaynakları • İnsan Kaynakları • Donanım Kaynakları • Yazılım Kaynakları Planlama; bu kaynakların tanımını yapar ve zaman kullanımı, görev süreleri, edinilme zamanlarını planlar Güray YILMAZ

  4. İnsan Kaynakları • Planlama; hangi tür elemanların, hangi süre ile ve projenin hangi aşamalarında yer alacağını belirler Güray YILMAZ

  5. Donanım Kaynakları • Günümüzde giderek açık sistem mimarisine dönüşmektedir. • Donanım Kaynakları: • Ana Bilgisayarlar • Sunucular (Web, E-posta, Veri Tabanı) • Kullanıcı Bilgisayarları (PC) • Yerel Alan Ağı (LAN) Alt Yapısı • Geniş Alan Ağı (WAN) Alt Yapısı • Yazılımın geliştirileceği ortam, gerçek kullanım ortamı dışında olmalıdır. • Öte yandan, geliştirme ve uygulama ortamlarının aynı konfigürasyonda olmaları, ileride kurulum sırasında ortaya çıkabilecek taşıma sorunlarını büyük ölçüde giderecektir. Güray YILMAZ

  6. Yazılım Kaynakları • Büyük ölçekte otomatik hale getirilmiş ve bilgisayar destekli olarak kullanılmaktadır. • Bilgisayar Destekli Tasarım (CAD) ve Bilgisayar Destekli Mühendislik (CASE) araçları olarak bilinmektedirler. Güray YILMAZ

  7. Yazılım Kaynakları • İş sistemleri planlama araçları • İş akış yapısının üst modelinin üretilmesinde kullanılır. • Bilgi akışı, bilgi yapısı iş birimlerindeki tıkanıklıklar bu araçlar kanalıyla ortaya çıkarılır. • Proje yönetim araçları • Yönetici tarafından, projede yapılan işlerin izlenmesi, kaynak ataması, proje iş yapısının üretilmesi, gözlenen değerlerin işlenmesini sağlayan araçlar. • Analiz ve tasarım araçları • Kullanılan modelleme tekniklerini ayrı ayrı ya da bütünleşik olarak uygulayan araçlar. Üretilen modelin kalitesinin ölçülmesi • Programlama araçları • Derleyiciler, nesne-tabanlı programlama araçları, görsel programlama platformları. Güray YILMAZ

  8. Yazılım Kaynakları (devam) • Test araçları • Yazılımı doğrulama ve geçerleme işlemlerinde kullanılır. Test verisi üreticiler, otomatik test yordamları, ... • Prototipleme ve simülasyon araçları • Geliştirmenin erken aşamalarında kullanıcıya, sonuç ürünün çalışması ile ilgili fikir veren ve yönlendiren araçlar. • Bakım araçları • Programın bakımını kolaylaştıran, bir kaynak koddan program şemalarının üretilmesini, veri yapısının ortaya çıkarılmasını sağlayan araçlar. • Destek araçları • İşletim sistemleri, ağ yazılımları, e-posta ve ortam yönetim araçları. Güray YILMAZ

  9. Proje Maliyetleri • Maliyet kestirimi; bir bilgi sistemi ya da yazılım için gerekebilecek iş gücü ve zaman maliyetlerinin üretimden önce belirlenebilmesi için yapılan işlemlerdir. • Kullanılan Unsurlar • Geçmiş projelere ilişkin bilgiler • Proje ekibinin deneyimleri • İzlenen geliştirme modeli birden çok kez uygulanabilir Güray YILMAZ

  10. Proje Maliyetleri Maliyet yönetimi sayesinde; • Gecikmeler önlenir • Bilgi sistemi geliştirme süreci kolaylaştırılır • Daha etkin kaynak kullanımı sağlanır • İş zaman planı etkin olarak gerçekleştirilir • Ürün sağlıklı olarak fiyatlandırılır • Ürün zamanında ve hedeflenen bütçe sınırları içerisinde bitirilir Güray YILMAZ

  11. Gözlemlenebilecek değerler • Projenin toplam süresi • Projenin toplam maliyeti • Projede çalışan eleman sayısı, niteliği, çalışma süresi • Toplam satır sayısı • Bir satırın maliyeti (ortalama) • Bir kişi/ay’da gerçekleştirilen satır sayısı • Toplam işlev sayısı • Bir işlevin maliyeti • Bir kişi/ay’da gerçekleştirilen işlev sayısı • Bir kişi/ay’da maliyeti Güray YILMAZ

  12. Maliyet Kestirim Yöntemleri • Projenin boyut türüne göre • Proje büyüklüğünü kestiren yöntemler • Proje zaman ve işgücünü kestiren yöntemler • Projelerin büyüklüğüne göre • Makro yöntemler (büyük boyutlu projeler 30 kişi-yıl) • Mikro Yöntemler (orta ve küçük boyutlu projeler) • Uygulanış biçimlerine göre • Çok yalın düzeyde • Orta ayrıntılı düzeyde • Çok ayrıntılı düzeyde Güray YILMAZ

  13. Maliyet Kestirim Yöntemleri 4. Değişik aşamalarda kullanılabilirlik • Planlama ve analiz aşamasında kullanılabilen • Tasarım aşamasında kullanılabilen • Gerçekleştirim aşamasında kullanılabilen yöntemler 5. Yöntemlerin yapılarına göre • Uzman deneyimine gereksinim duyan • Önceki projelerdeki bilgileri kullanan yöntemler Güray YILMAZ

  14. İşlev Noktaları Yöntemi • İşlev noktaları geliştirmenin erken aşamalarında (analiz aşamasında) saptanan bir değerdir. • Sistemin oluşturulduğu ortamdan bağımsız elde edilir. • Problem tanımı girdi olarak alınarak üç temel adım izlenir: • Problemin bilgi ortamının incelenmesi • Problemin teknik karmaşıklığının incelenmesi • İşlev noktası hesaplama Güray YILMAZ

  15. Problemin bilgi ortamının incelenmesi • Kullanıcı Girdileri:personel sicil bilgileri, personel izin bilgileri gibi • Kullanıcı Çıktıları:her türlü mantıksal çıktı; raporlar, ekran çıktıları, hata iletileri,... • Kullanıcı Sorguları:personel sicil bilgilerinin sorgulaması, personel maaş bilgilerinin sorgulaması • Dosyalar: Her türlü mantıksal bilgi yığını, tablolar, veri tabanları • Dışsal arayüzler: Başka programlarla veri iletimi. import/export Bunların ağırlık faktörleriyle çarpımları toplanarak, Ayarlanmamış İşlev Nokta (AİN) sayısı hesaplanır. Güray YILMAZ

  16. Problem Bilgi Ortamı Bileşenleri Güray YILMAZ

  17. Problemin teknik karmaşıklığının incelenmesi • Uygulama, güvenilir yedekleme ve kurtarma gerektiriyor mu? • Veri iletişimi gerektiriyor mu? • Dağıtılmış İşlemler var mı? • Performans kritik mi? • Girdiler, çıktılar, dosyalar ya da sorgular karmaşık mı? • İçsel işlemler karmaşık mı? • Tasarlanacak kod yeniden kullanılabilir mi? • Dönüştürme ve kurulun tasarımda dikkate alınacak mı? ***** Cevaplar 0 ile 5 arasında puanlandırılır Bunlar hesaplanıp toplanarak Teknik Karmaşıklık Faktörü (TKF) elde edilir. Güray YILMAZ

  18. İşlev noktası sayısı hesaplama • İN=AİN*(0,65*0,01*TKF) Değişik amaçlarla kullanılabilir • Üretkenlik = İN / Kişi-Ay • Kalite = Hatalar / İN • Maliyet = $ / İN Güray YILMAZ

  19. Satır Sayısı Kestirimi İN=300 ise ve Nesne Tabanlı bir dil (SmalTalk) kullanılıyor ise Satır Sayısı=300*30 olarak hesaplanır Güray YILMAZ

  20. Etkin Maliyet Modeli • COCOMO 1981 Boehm • Mikro maliyet kestirim modeline örnektir. • Kullanılacak ayrıntı düzeyine göre üç ayrı model biçiminde yapılabilir: • Temel Model • Ara Model • Ayrıntı Model Güray YILMAZ

  21. COCOMO Modeli İş Gücü COCOMO Modeli Satır Sayısı Zaman Güray YILMAZ

  22. COCOMO formülleri • İş Gücü (K) K=a*Sb • Zaman (T) T=c*Kd a,b,c,d : her bir model için farklı katsayılar S : bin türünden satır sayısı Güray YILMAZ

  23. Proje Sınıfları • Ayrık Projeler: • Boyutları küçük, • Deneyimli personel tarafından gerçekleştirilmiş • LAN üzerinde çalışan insan kaynakları yönetim sistemi gibi • Yarı Gömülü: Hem bilgi boyutu hem donanım sürme boyutu olan projeler • Gömülü Projeler: Donanım sürmeyi hedefleyen projeler (pilotsuz uçağı süren yazılım - donanım kısıtları yüksek) Güray YILMAZ

  24. Temel Model • Küçük-orta boy projeler için hızlı kestirim yapmak amacıyla kullanılır • Dezavantajı: Yazılım projesinin geliştirileceği ortam ve yazılımı geliştirecek ekibin özelliklerini dikkate almaz • Avantajı: Hesap makinesi ile kolaylıkla uygulanabilir Güray YILMAZ

  25. Temel Model • Ayrık Projeler • İş Gücü K=2.4*S1,05 • Zaman T=2.5*K0,38 • Yarı Gömülü Projeler • İş Gücü K=3,0*S1,12 • Zaman T=2.5*K0,35 • Gömülü Projeler • İş Gücü K=3,6*S1,20 • Zaman T=2.5*K0,32 Güray YILMAZ

  26. Ara Model • Temel modelin eksikliğini gidermek amacıyla oluşturulmuştur. • Bir yazılım projesinin zaman ve iş gücü maliyetlerinin kestiriminde; • Proje ekibinin özelliklerini, • Proje geliştirmede kullanılacak araçları, yöntem ve ortamı dikkate alır. • Üç Aşamadan oluşur: • İş gücü hesaplama • Maliyet çarpanı hesaplama • İlk iş gücü değerini düzeltme Güray YILMAZ

  27. İş Gücü Hesaplama • Ayrık Projeler K=3.2*S1,05 • Yarı Gömülü Projeler K=3,0*S1,12 • Gömülü Projeler K=2.8*S1,20 Güray YILMAZ

  28. Maliyet Çarpanı Hesaplama • Maliyet Çarpanı 15 maliyet etmeninin çarpımı sonucudur. C= C1*C2*C3*...*C15 Güray YILMAZ

  29. Maliyet Etmenleri Güray YILMAZ

  30. Ürün Özellikleri • Rely: Yazılımın güvenirliği • Data: Veri Tabanının Büyüklüğü. Burada program büyüklüğüne oranı dikkate alınır. • Cplx: Karmaşıklığı. Güray YILMAZ

  31. Bilgisayar Özellikleri • Time: İşletim zamanı kısıtı • Stor: Ana Bellek Kısıtı • Virt: Bilgisayar Platform Değişim Olasılığı. Bellek ve Disk kapasitesi artırımı, CPU Upgrade • Turn: Bilgisayar İş Geri Dönüş Zamanı. Hata düzeltme süresi. Güray YILMAZ

  32. Personel Özellikleri • Acap: Analist Yeteneği: Deneyim, Birlikte çalışabilirlik. • Aexp: Uygulama Deneyimi. Proje ekibinin ortalama tecrübesi. • Pcap: Programcı Yeteneği. • Vexp: Bilgisayar Platformu Deneyimi. Proje ekibinin geliştirilecek platformu tanıma oranı. • Lexp: Programlama dili deneyimi. Güray YILMAZ

  33. Proje Özellikleri • Modp: Modern Programlama Teknikleri. • Yapısal programlama, • Görsel programlama, • Yeniden kullanılabilirlik. • Tool: Yazılım Geliştirme araçları kullanımı. • CASE araçları • Metin düzenleyiciler • Ortam yönetim araçları • Sced: Zaman Kısıtı. Güray YILMAZ

  34. İlk İşgücü değerini Düzeltme • Kd= K * C Kd= Düzeltilmiş İşgücü * Temel Formüldeki Zamanla formülü kullanılarak zaman maliyeti hesaplanır. Güray YILMAZ

  35. Ayrıntı modeli Temel ve ara modele ek olarak iki özellik taşır. • Aşama ile ilgili işgücü katsayıları: her aşama için (planlama, analiz, tasarım, geliştirme, test etme) farklı katsayılar, karmaşıklık belirler • Üç düzey ürün sıra düzeni: yazılım maliyet kestiriminde • Modül • Altsistem • Sistem Sıra düzenini dikkate alır Güray YILMAZ

  36. Proje Ekip Yapısı Oluşturma • PANDA proje Ekip yapısı temel olarak her proje biriminin doğrudan proje yönetimine bağlı olarak çalışması ve işlevsel bölümlenme esasına göre oluşturulur. Temel bileşenler • Proje Denetim Birimi • Proje Yönetim Birimi • Kalite Yönetim Birimi • Proje Ofisi • Teknik Destek Birimi • Yazılım Üretim Eşgüdüm Birimi • Eğitim Birimi • Uygulama Destek Birimi Güray YILMAZ

  37. Yüklenici Proje Ekip Yapısı • Proje Denetim Birimi: En üst düzey yönetimlerin proje ile ilgisinin sürekli sıcak tutulması ve onların projeye dahil edilmesi • Proje Yönetim Birimi: Proje yönetiminden en üst düzeyde sorumlu birim.proje boyutuna göre bir yada daha çok yöneticiden oluşur. • Kalite Yönetim Birimi: Projenin amacına uygunluğunu üretim süreci boyunca denetler ve onaylar • Proje Ofisi: Her türlü yönetimsel işlerden(yazışma, personel izleme) sorumlu birimdir. Güray YILMAZ

  38. Yüklenici Proje Ekip Yapısı • Teknik Destek Birimi: Donanım, İşletim sistemi, Veri tabanı gibi teknik destek • Yazılım Üretim Eşgüdüm Birimi: Yazılım Üretim Ekiplerinden oluşur(4-7 kişilik sayı fazla artmaz). Eğer birden fazla yazılım Üretim Ekibi varsa Ortak uygulama yazılım parçalarının geliştirilmesinden sorumlu Yazılım Destek Ekibi de olur. • Eğitim Birimi: Proje ile ilgili her türlü eğitimden sorumludur. • Uygulama Destek Birimi: Uygulama anında destek. (mesela telefonla) Güray YILMAZ

  39. İş Sahibi Proje Ekip Yapısı • Proje Eşgüdüm Birimi • Kalite Yönetim Birimi • Proje Ofisi • Teknik Altyapı izleme birimi • Yazılım Üretim İzleme Birimi • Eğitim İzleme Birimi • Kullanıcı Eşgüdüm Birimi Güray YILMAZ
