Bagian 3 Bahasa Kompilasi, Virtual Machine , Berbasis XML

1. Bagian 3Bahasa Kompilasi, Virtual Machine, Berbasis XML Pemrograman Multimedia Bertalya Universitas Gunadarma 2006

2. Taxonomy Dari Format Content Kebutuhannya : • Tipe media yang disupport: audio, video, teks, grafis & animasi • susunan: spatial & temporal • Interaksi: pasif, reaktif, proaktif, & reciprocal • Kesulitan penggunaan (threshold) • Kekuatan ekspresi (i.e., ceiling) • Safety of Distribution • Interoperability

3. Compiled Languages • Biasanya digunakan untuk software sistem (cth, sistem operasi) & servis yg membutuhkan sumber daya: C, C++ • Pro • Pendekatan yang efisien • Kekuatan dalam ekspresi (mendekati hardware) • Con • Interoperability (setiap servis harus dikompilasi ke device target) • Keamanan dalam distribusi rendah (terdapat kode yg merusak)

4. Compiled Languages : System Software • ”User Interface Software Tools” (1995, Myers) mendefinisikan sebuah model bertingkat • Aplikasi diimplementasikan menggunakan perangkat tingkat tinggi • Toolkit: library of widget yg digunakan aplikasi • Windowing System: menolong pemakai utk memonitor & mengontrol konteks yg berbeda (fungsionalitas input & output)

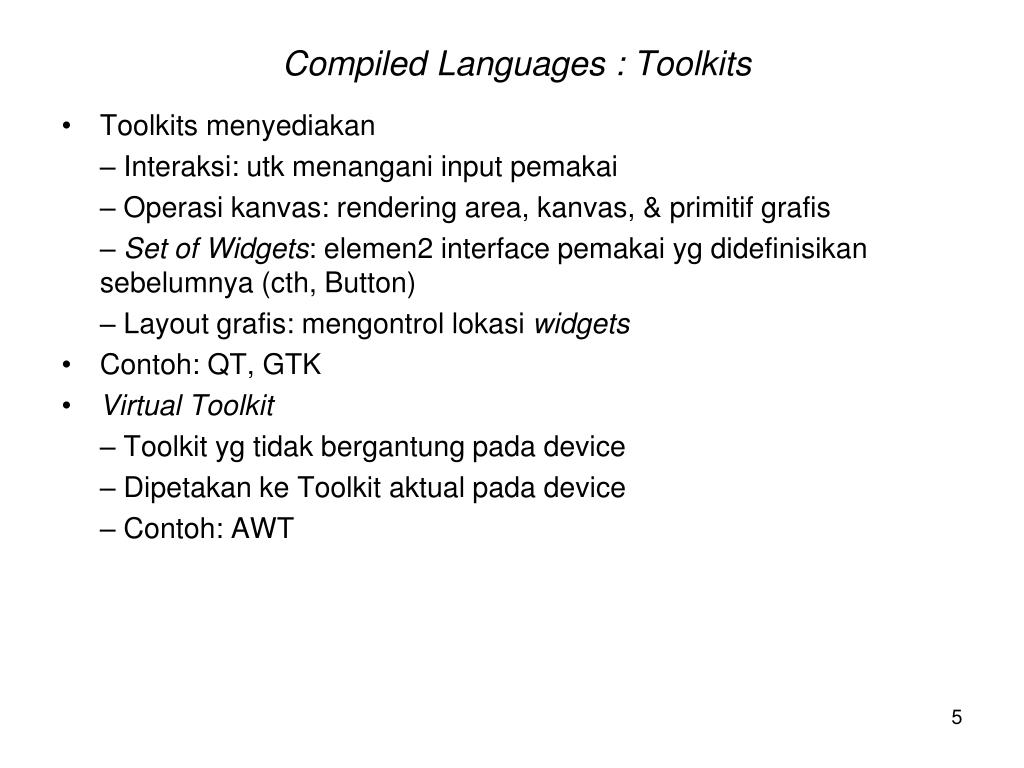

5. Compiled Languages : Toolkits • Toolkits menyediakan – Interaksi: utk menangani input pemakai – Operasi kanvas: rendering area, kanvas, & primitif grafis – Set of Widgets: elemen2 interface pemakai yg didefinisikan sebelumnya (cth, Button) – Layout grafis: mengontrol lokasi widgets • Contoh: QT, GTK • Virtual Toolkit – Toolkit yg tidak bergantung pada device – Dipetakan ke Toolkit aktual pada device – Contoh: AWT

6. Compiled Languages : Media Providers • Audio/Video: Xine, MPlayer • Televisi : linuxtv • Game: SDL • Bahasa lain : Contohnya libflash • 3D graphics: • OpenGL • OpenGL ES • Platform media : LIMMBO, MythTV

7. VM Languages • VM (Virtual Machine) merupakan suatu abstraksi dari lingkungan yang terkomputerisasi JVM (Java Virtual Machine) + API (Application Programming Interface) • Pro • Platform mandiri • Aman untuk didistribusikan • Kekuatan dalam ekspresi (bahasa pemrograman) • API terdokumentasi dg baik • Con • Pengaplikasiannya berat (karena konsep VM) • Sulit digunakan (bahasa pemrograman) • Kekuatan kurang dibandingkan compiled language

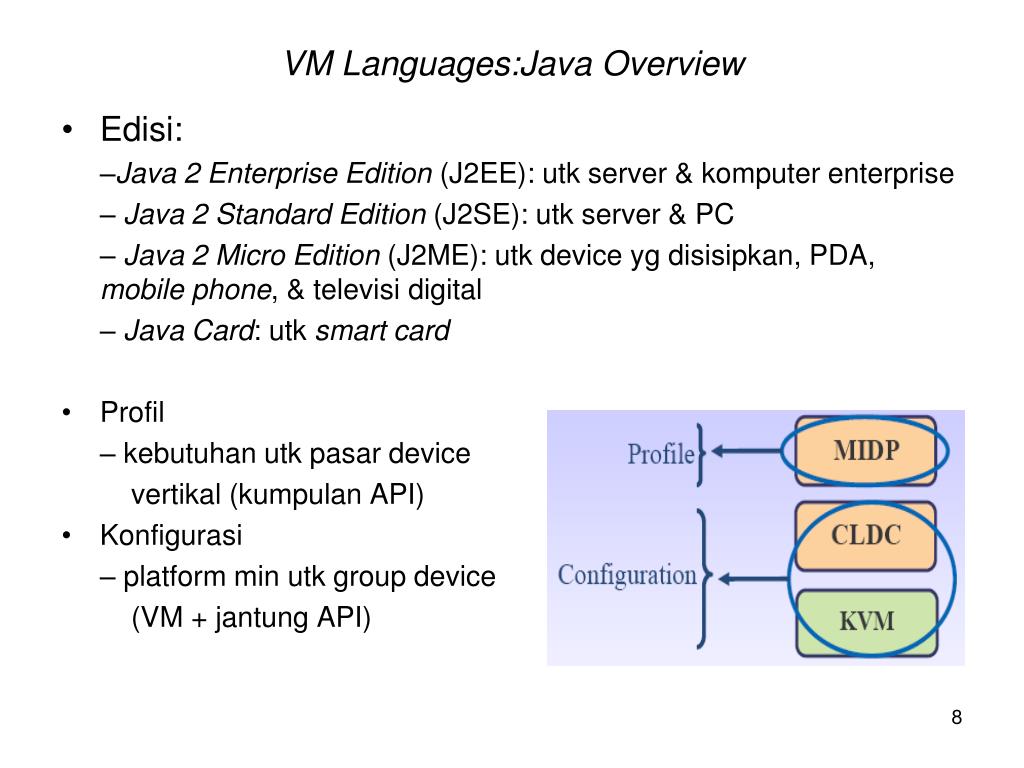

8. VM Languages:Java Overview • Edisi: –Java 2 Enterprise Edition (J2EE): utk server &komputer enterprise – Java 2 Standard Edition (J2SE): utk server & PC – Java 2 Micro Edition (J2ME): utk device yg disisipkan, PDA, mobile phone, & televisi digital – Java Card: utk smart card • Profil – kebutuhan utk pasar device vertikal (kumpulan API) • Konfigurasi – platform min utk group device (VM + jantung API)

9. VM Languages:Multimedia • Pengembangan interface user (AWT/Swing) – Layout: Grid, North-South-East-West, Flow – Set of Widgets: Button, TextArea – Interaksi user: awt.ui.* (Mouse, Keyboard…) • Video/Audio & Synchronization (JMF) – Manager, Player, Data Source, & Controller • 3D Graphics – Java3D – Java wrappers for OpenGL • Device2 berbeda – Television: MHP/OCAP/ACAP/ARIB -> GEM – Handheld: MIDP

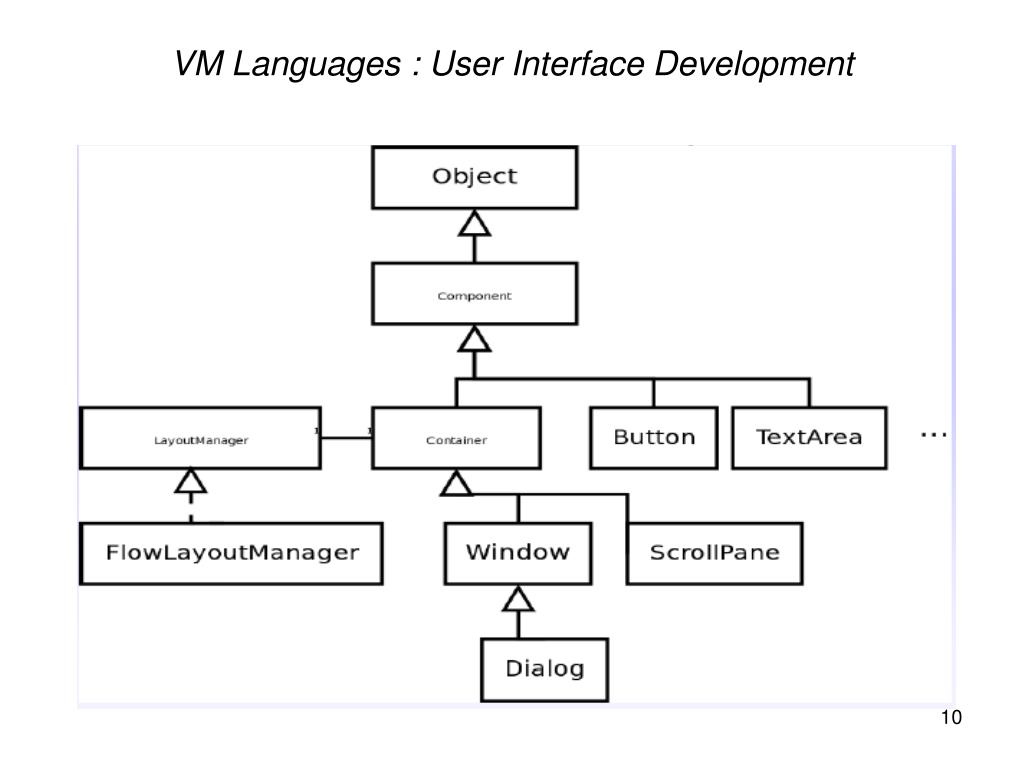

10. VM Languages : User Interface Development

11. VM Languages : JMF (1/2)

12. VM Languages : JMF (2/2) • Unrealised: jika tidak mempunyai semua informasi utk memperoleh sbr daya yg dibutuhkan • Realised: jika mempunyai semua informasi utk memperoleh sbr daya • Prefetched: jika sudah mempunyai semua sbr daya yg dibutuhkan, & sudah mempunyai media data yg cukup prefetched utk segera dimainkan • Started: jika media benar2 telah dimainkan

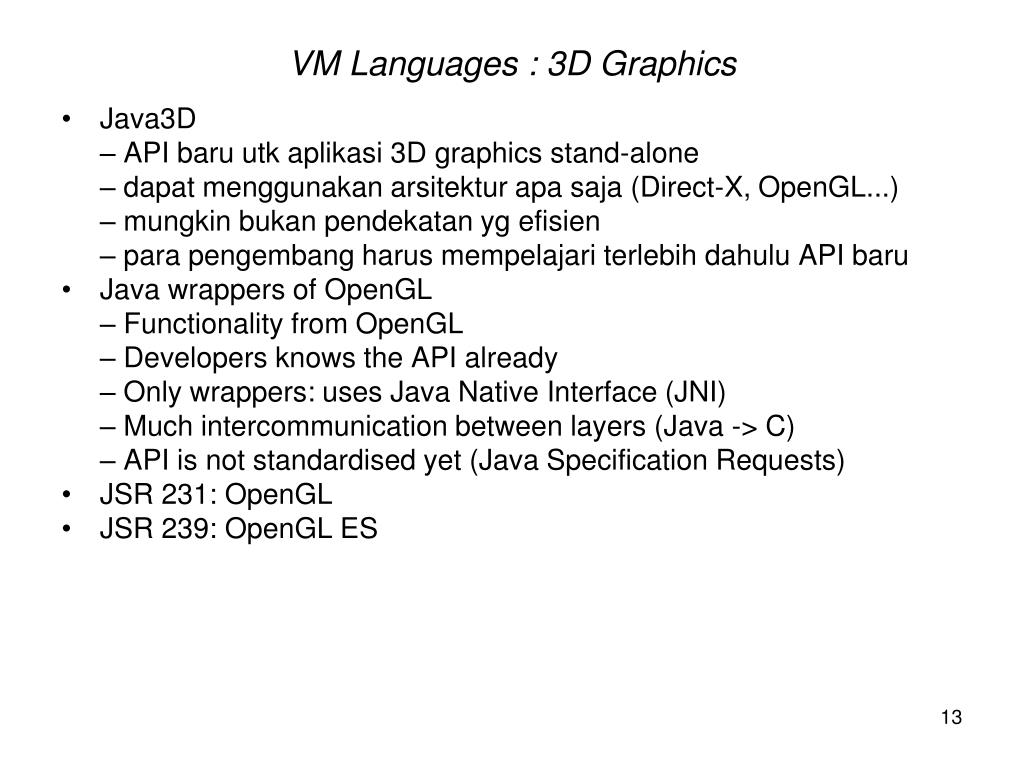

13. VM Languages : 3D Graphics • Java3D – API baru utk aplikasi 3D graphics stand-alone – dapat menggunakan arsitektur apa saja (Direct-X, OpenGL...) – mungkin bukan pendekatan yg efisien – para pengembang harus mempelajari terlebih dahulu API baru • Java wrappers of OpenGL – Functionality from OpenGL – Developers knows the API already – Only wrappers: uses Java Native Interface (JNI) – Much intercommunication between layers (Java -> C) – API is not standardised yet (Java Specification Requests) • JSR 231: OpenGL • JSR 239: OpenGL ES

14. VM Languages : J2ME • Defines two Configurations: • – CDC: High end consumer devices • • RAM Java Memory: around 2MB • • ROM Java Memory: around 2.5MB • – CLDC: Low end consumer devices • • Processor:16 bit/16 MHz or higher • • Java total memory: 160-512 KB • • CDC (Connected Device) • – Personal Profile • • Adds support for lightweight AWT • – Foundation Profile • • Basic application APIs (no GUI) • • CLDC (Connected Limited Device) • – Mobile Information Device Profile (MDIP) • • Application APIs + GUI APIs

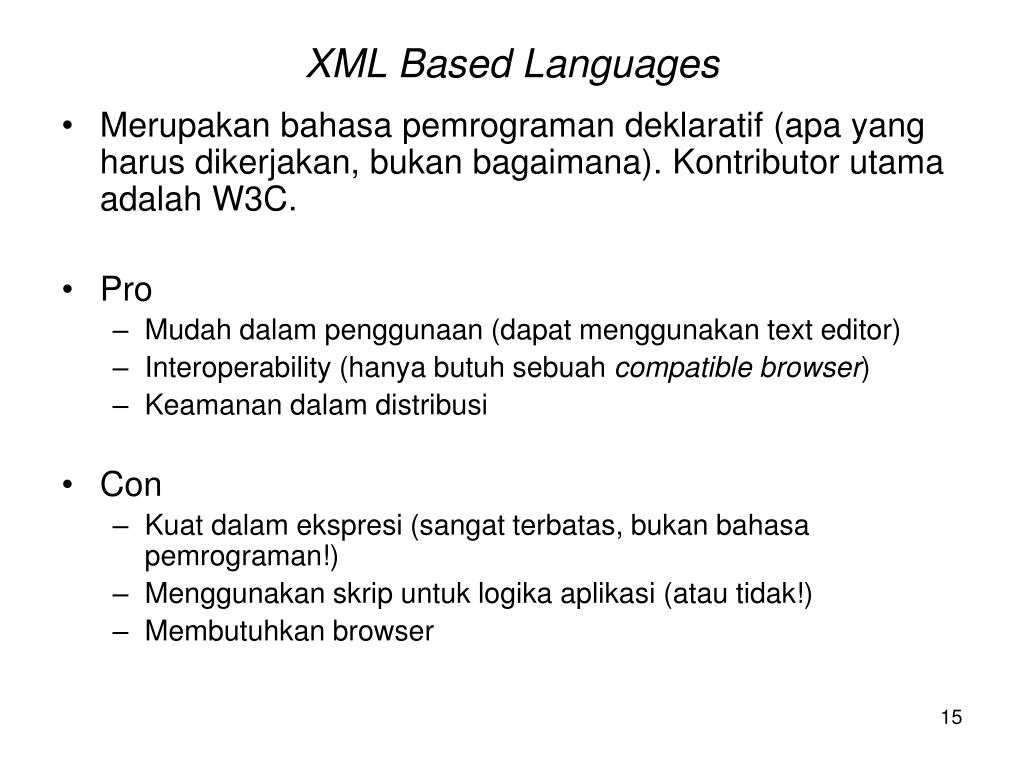

15. XML Based Languages • Merupakan bahasa pemrograman deklaratif (apa yang harus dikerjakan, bukan bagaimana). Kontributor utama adalah W3C. • Pro • Mudah dalam penggunaan (dapat menggunakan text editor) • Interoperability (hanya butuh sebuah compatible browser) • Keamanan dalam distribusi • Con • Kuat dalam ekspresi (sangat terbatas, bukan bahasa pemrograman!) • Menggunakan skrip untuk logika aplikasi (atau tidak!) • Membutuhkan browser

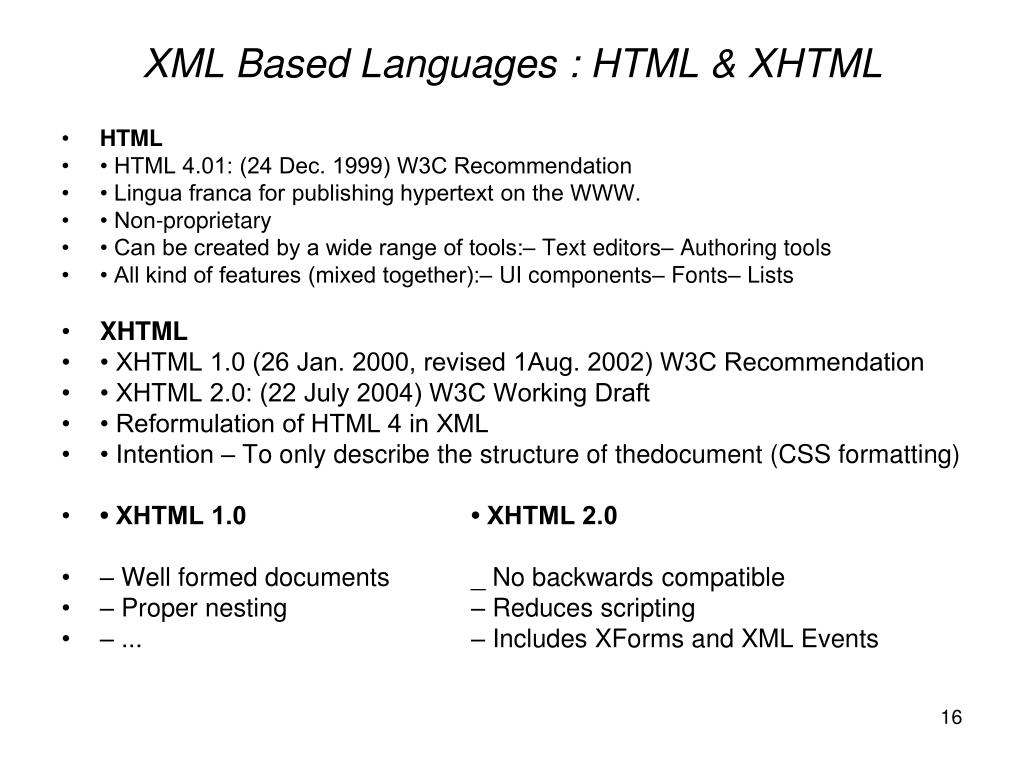

16. XML Based Languages : HTML & XHTML • HTML • • HTML 4.01: (24 Dec. 1999) W3C Recommendation • • Lingua franca for publishing hypertext on the WWW. • • Non-proprietary • • Can be created by a wide range of tools:– Text editors– Authoring tools • • All kind of features (mixed together):– UI components– Fonts– Lists • XHTML • • XHTML 1.0 (26 Jan. 2000, revised 1Aug. 2002) W3C Recommendation • • XHTML 2.0: (22 July 2004) W3C Working Draft • • Reformulation of HTML 4 in XML • • Intention – To only describe the structure of thedocument (CSS formatting) • • XHTML 1.0 • XHTML 2.0 • – Well formed documents _ No backwards compatible • – Proper nesting – Reduces scripting • – ... – Includes XForms and XML Events

17. XML Based Languages

18. XML Based Languages

19. XML Based Languages

20. XML Based Languages

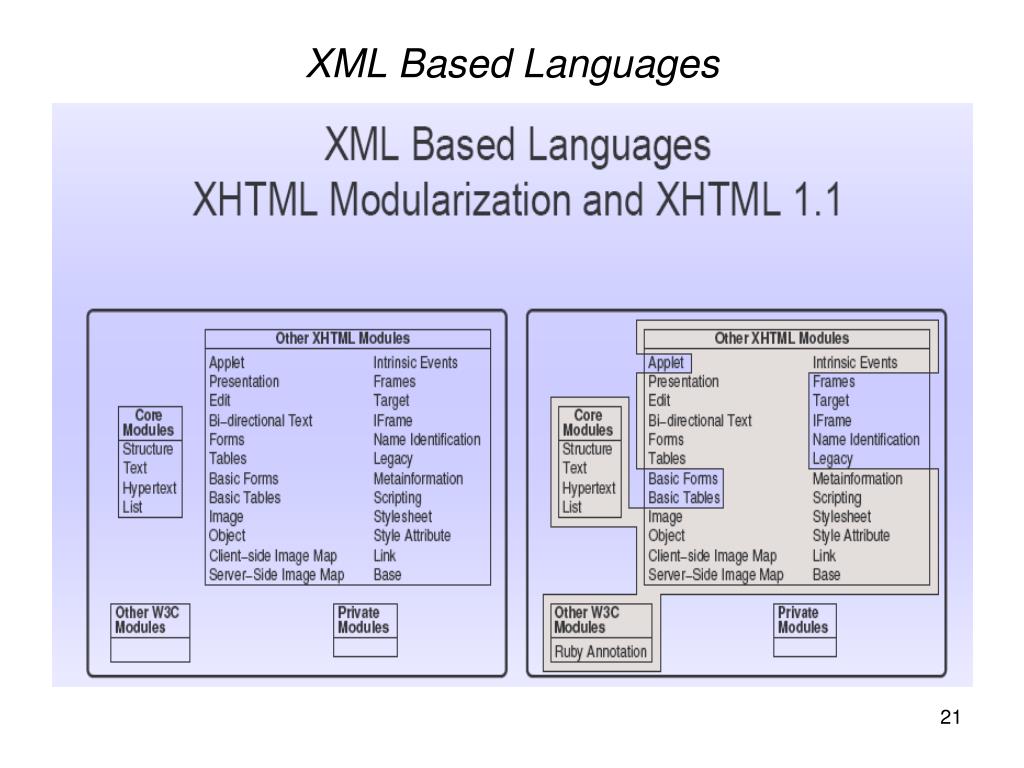

21. XML Based Languages

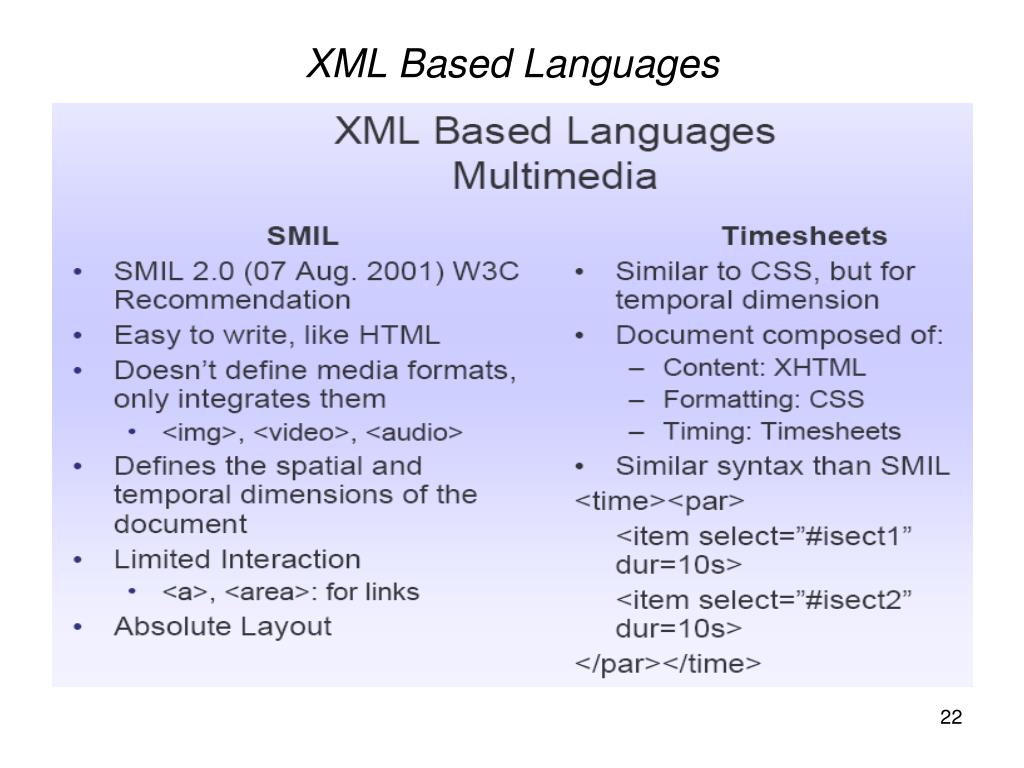

22. XML Based Languages

23. XML Based Languages

24. XML Based Languages

25. XML Based Languages

26. XML Based Languages
