  1. Teoria das Estruturas II Grupo: Aguinaldo de Oliveira Alves Bruno Itaboraí Carlos Henrique Hott Ronaldo GiovaniAraújo Vitor Pimentel Macedo

  2. 1 - Análise Estrutural II Uma estrutura é classificada segundo o seu grau de estaticidade, podendo ser: • Hipostática; • Isostática; • Hiperestática.

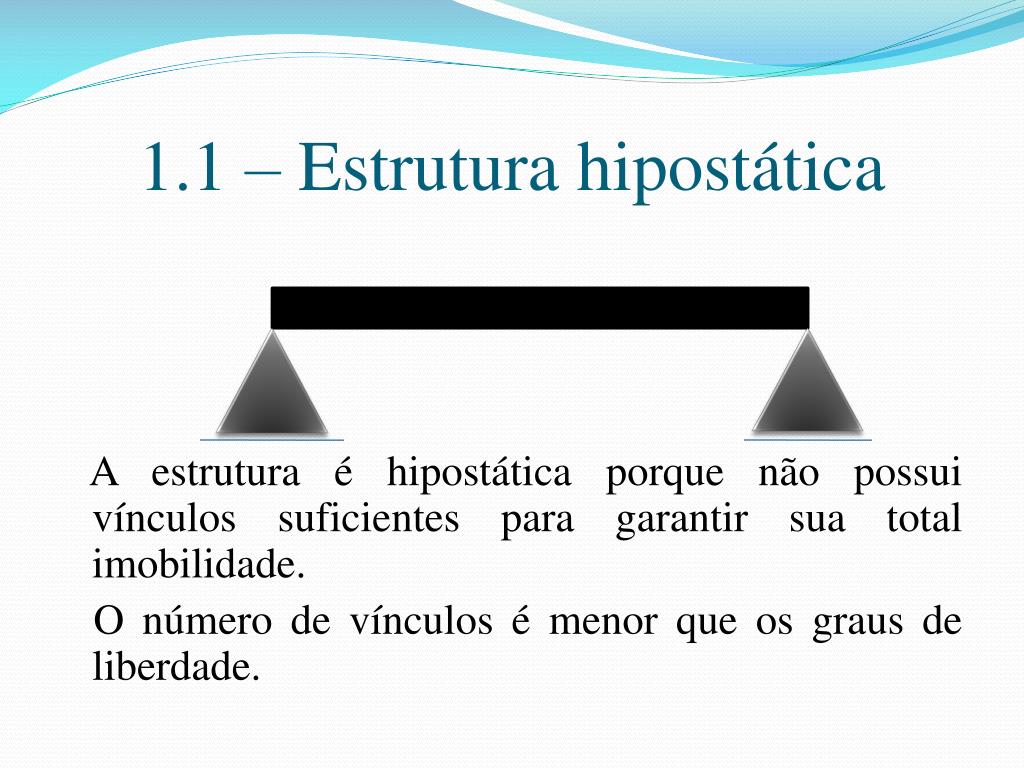

  3. 1.1 – Estrutura hipostática A estrutura é hipostática porque não possui vínculos suficientes para garantir sua total imobilidade. O número de vínculos é menor que os graus de liberdade.

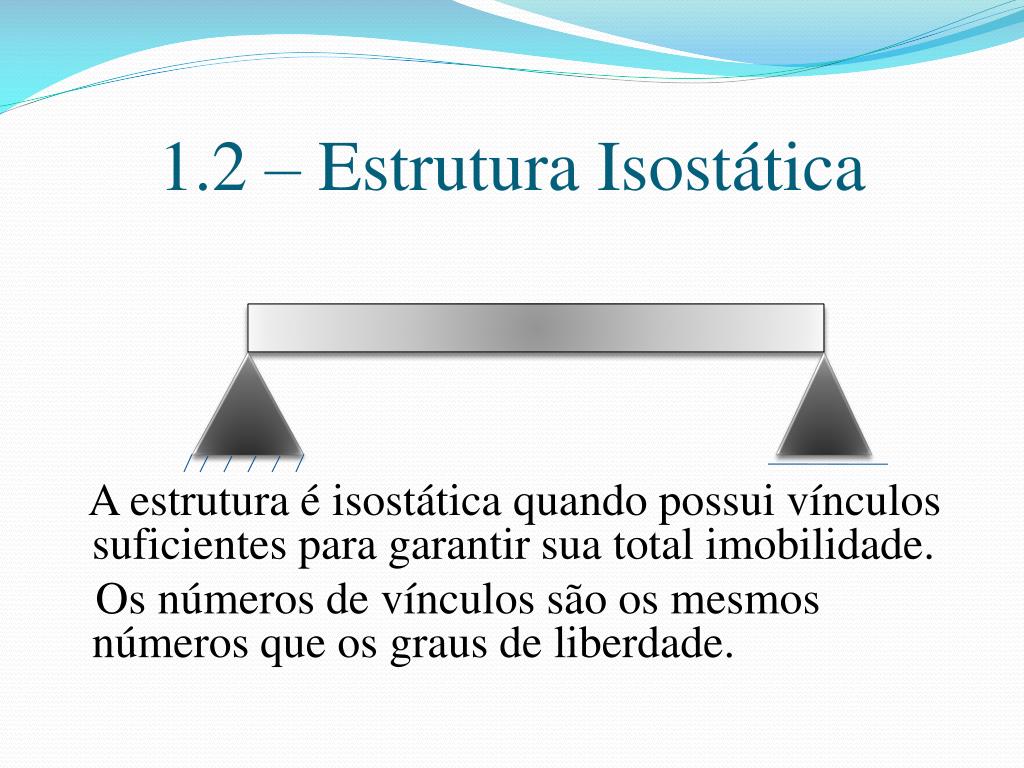

  4. 1.2 – Estrutura Isostática A estrutura é isostática quando possui vínculos suficientes para garantir sua total imobilidade. Os números de vínculos são os mesmos números que os graus de liberdade.

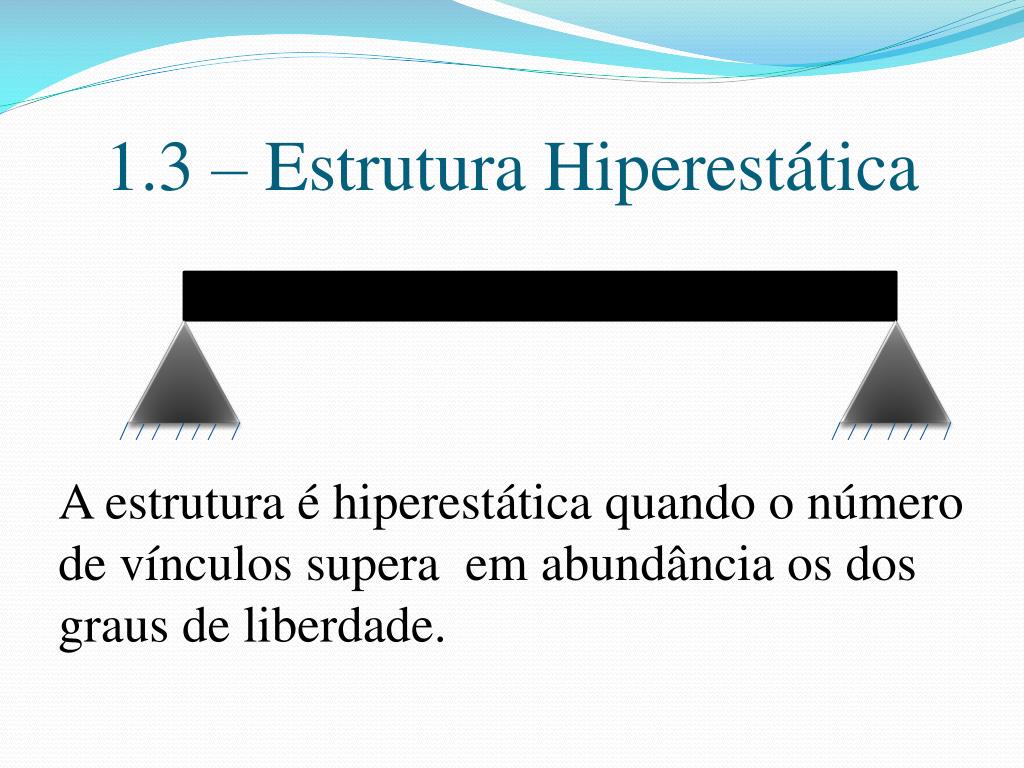

  5. 1.3 – Estrutura Hiperestática A estrutura é hiperestática quando o número de vínculos supera em abundância os dos graus de liberdade.

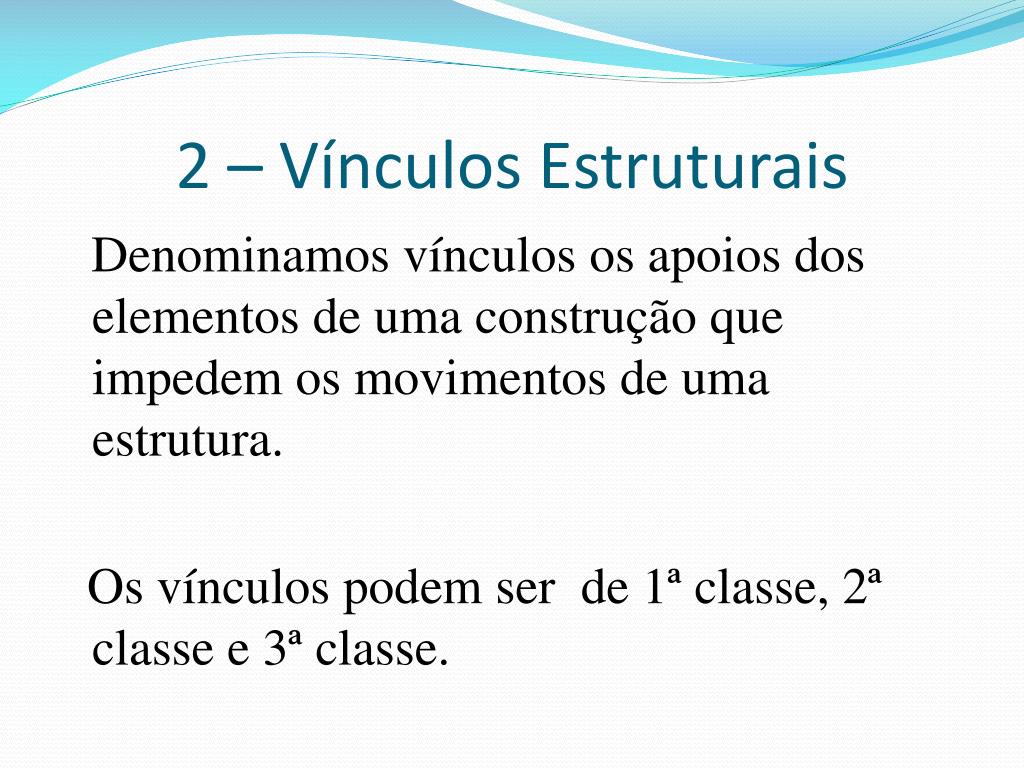

  6. 2 – Vínculos Estruturais Denominamos vínculos os apoios dos elementos de uma construção que impedem os movimentos de uma estrutura. Os vínculos podem ser de 1ª classe, 2ª classe e 3ª classe.

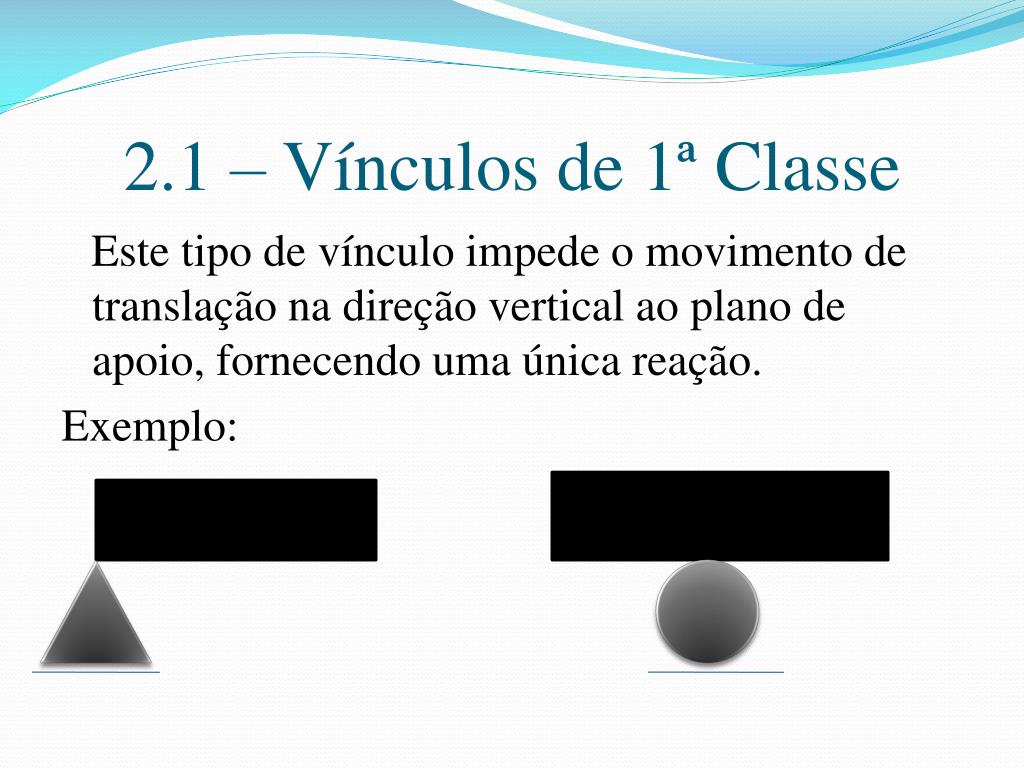

  7. 2.1 – Vínculos de 1ª Classe Este tipo de vínculo impede o movimento de translação na direção vertical ao plano de apoio, fornecendo uma única reação. Exemplo:

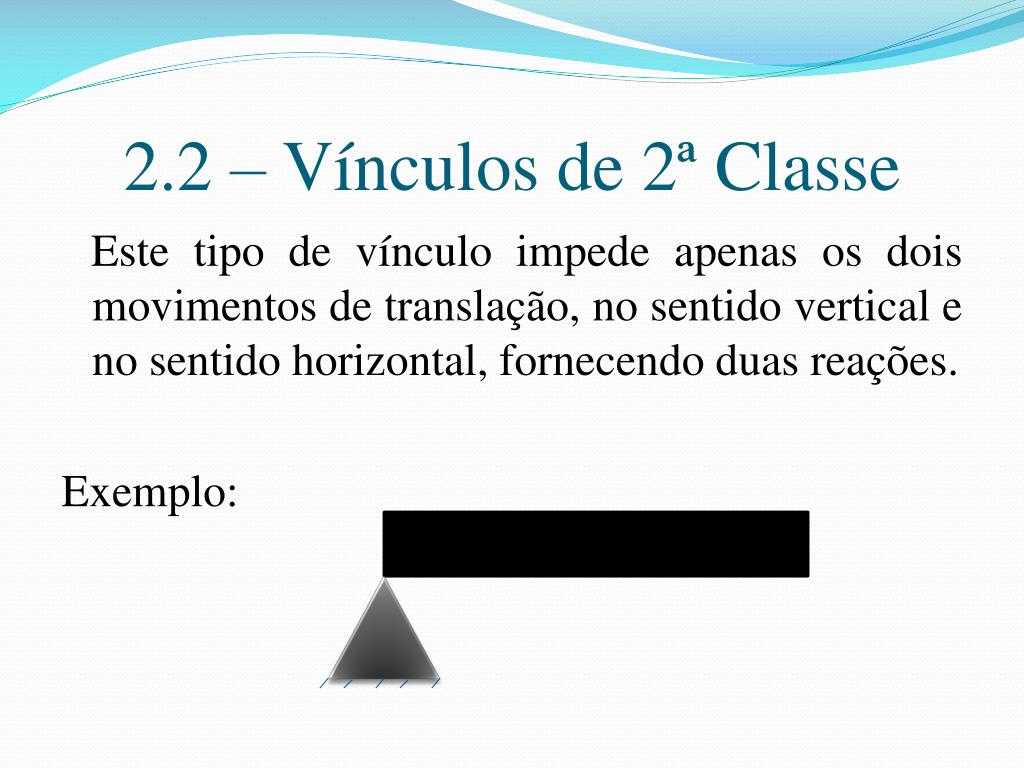

  8. 2.2 – Vínculos de 2ª Classe Este tipo de vínculo impede apenas os dois movimentos de translação, no sentido vertical e no sentido horizontal, fornecendo duas reações. Exemplo:

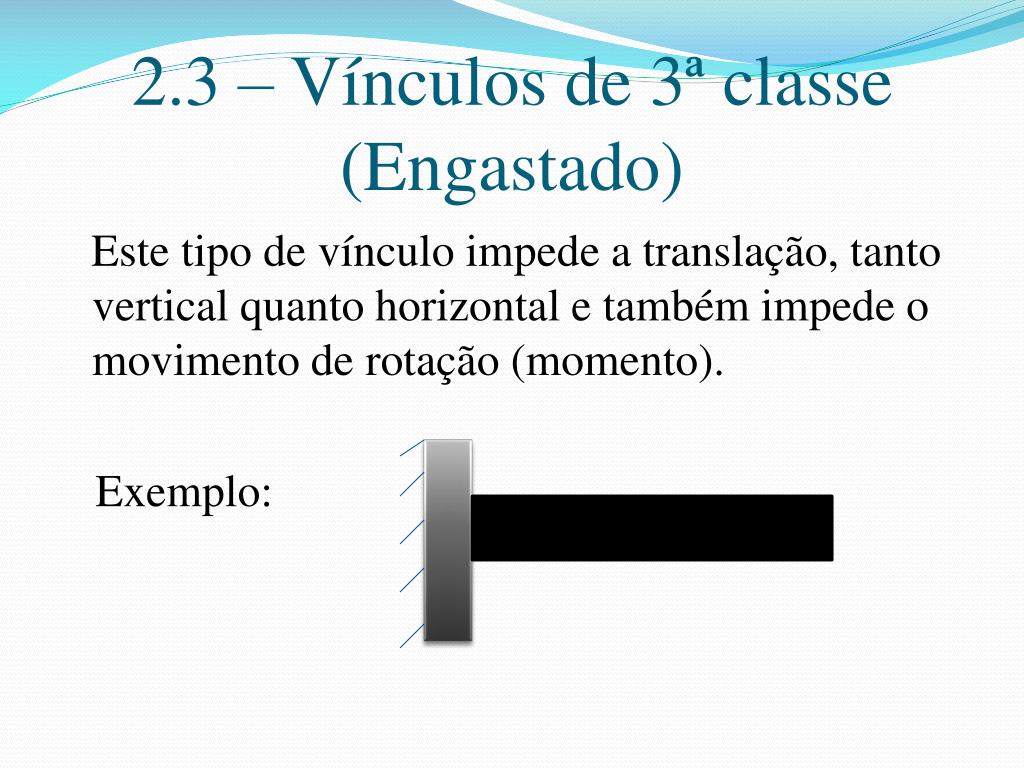

  9. 2.3 – Vínculos de 3ª classe(Engastado) Este tipo de vínculo impede a translação, tanto vertical quanto horizontal e também impede o movimento de rotação (momento). Exemplo:

  10. 3 – Grau de Liberdade São o número de movimento rígidos possíveis e independentes que um corpo pode receber. Estruturas submetidas a forças atuantes em um plano (X,Y) possuem 3 graus de liberdade, 2 translações (vertical e horizontal) e uma rotação (momento).

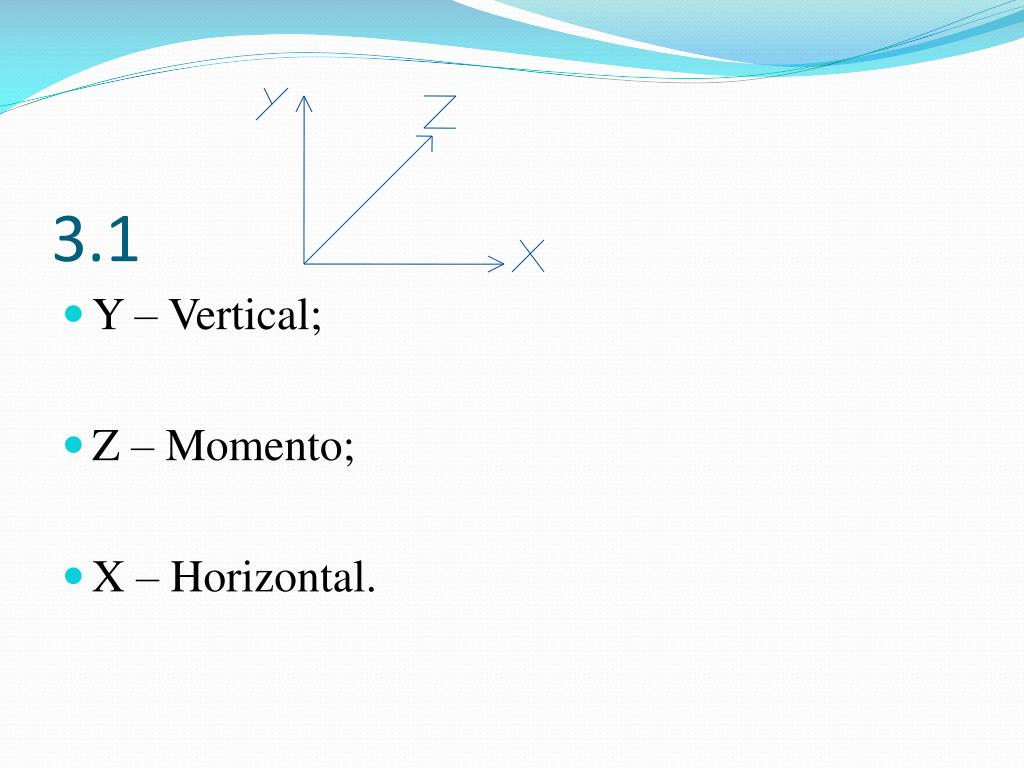

  11. 3.1 • Y – Vertical; • Z – Momento; • X – Horizontal.

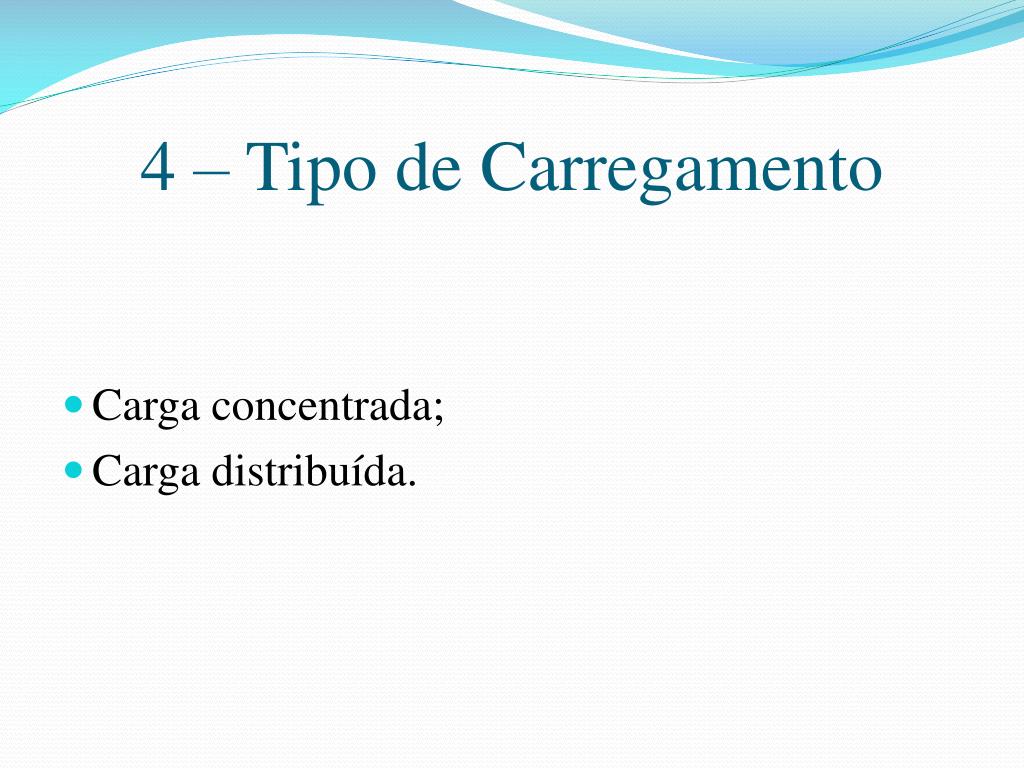

  12. 4 – Tipo de Carregamento • Carga concentrada; • Carga distribuída.

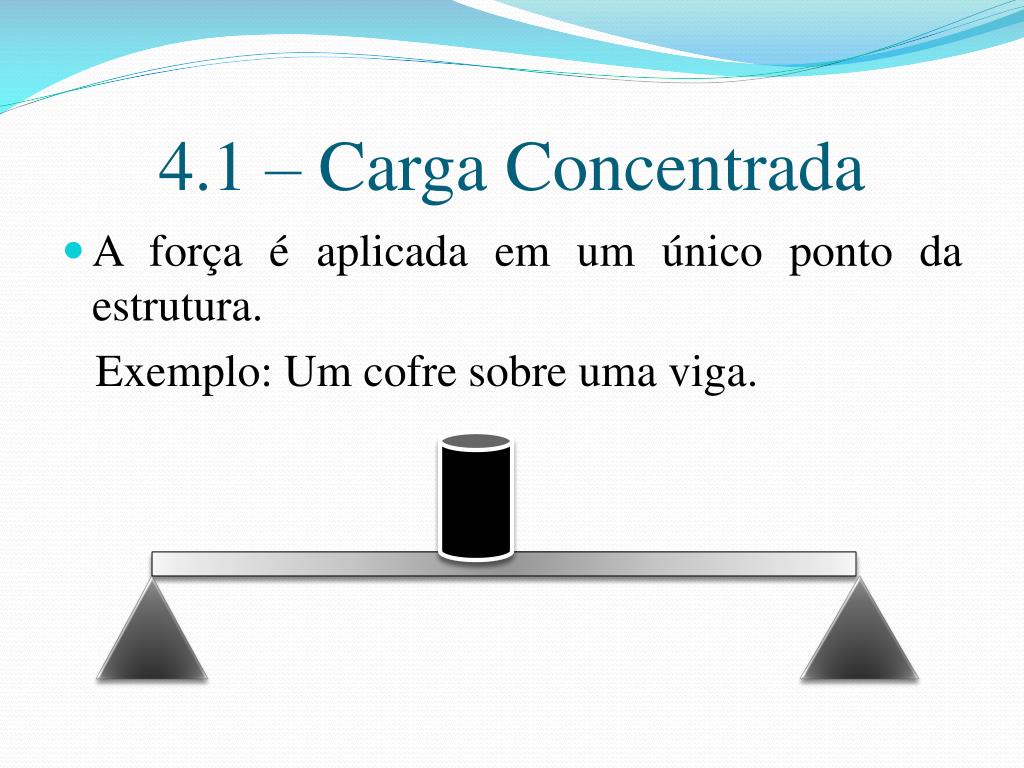

  13. 4.1 – Carga Concentrada • A força é aplicada em um único ponto da estrutura. Exemplo: Um cofre sobre uma viga.

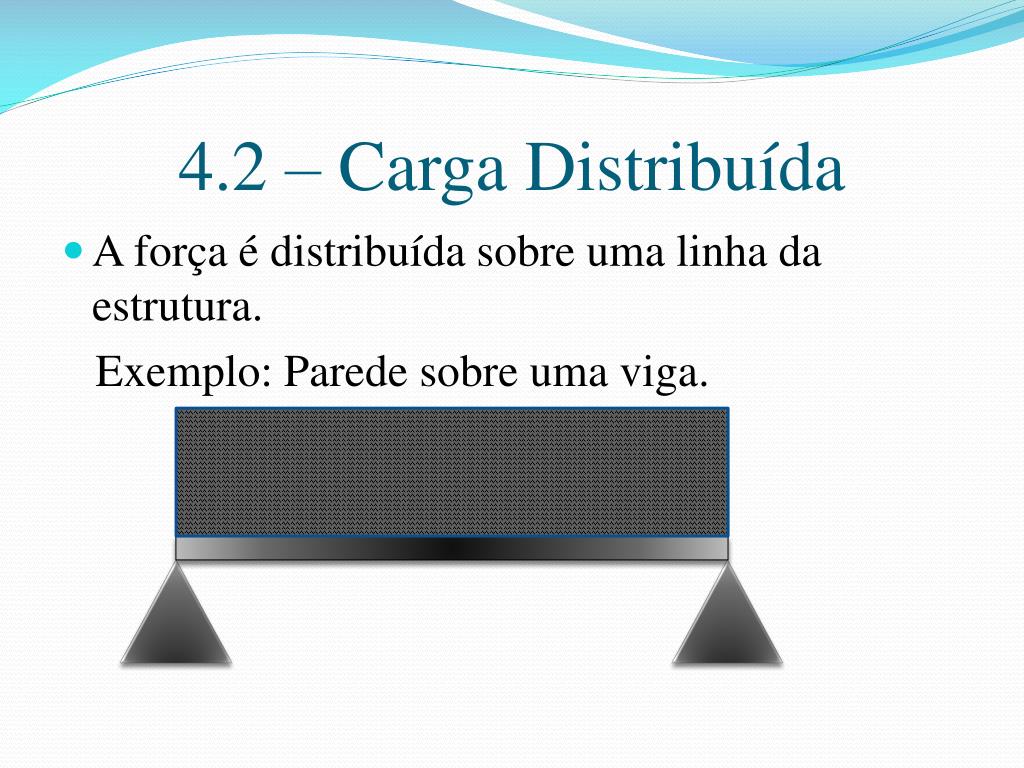

  14. 4.2 – Carga Distribuída • A força é distribuída sobre uma linha da estrutura. Exemplo: Parede sobre uma viga.

  15. FIM “No que diz respeito ao empenho, ao compromisso, ao esforço, à dedicação, não existe meio termo. Ou você faz uma coisa bem feita ou não faz”. (Ayrton Senna da Silva)
