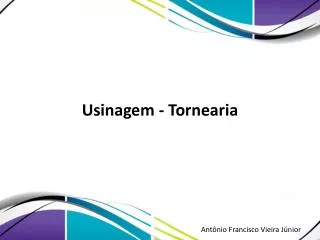

Usinagem - Tornearia. Antônio Francisco Vieira Júnior. Introdução. Usinagem – É o processo que da forma, dimensão e acabamento a peça por meio da remoção de material.

sherri
Download Presentation

Usinagem - Tornearia

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Usinagem - Tornearia Antônio Francisco Vieira Júnior

  2. Introdução Usinagem – É o processo que da forma, dimensão e acabamento a peça por meio da remoção de material. Definição – O processo de usinagem aplica-se a todos os processos de fabricação onde ocorre a remoção de material sob a forma de cavaco. Cavaco – É o termo utilizado para designar os pedaços de material removidos da peça durante o processo de Usinagem, promovido pela ação de uma ferramenta.

  3. Introdução

  4. Introdução TORNEAMENTO FRESAMENTO FURAÇÃO SERRAGEM

  5. Tornearia • Mas o que é Torneamento? • É um processo que se baseia no movimento da peça em torno de seu próprio eixo chama-se torneamento. • O torneamento é uma operação de usinagem que permite trabalhar peças cilíndricas movidas por um movimento uniforme de rotação em torno de um eixo fixo.

  6. Torno Mecânico • Quais são as partes principais do torno? Placa Cabeçote Fixo Carro Transversal

  7. Torno Mecânico • Quais são as partes principais do torno? Porta Ferramenta Cabeçote Móvel

  8. Torno Mecânico • Quais são as partes principais do torno?

  9. Torno Mecânico • Quais são as partes principais do torno?

  10. Quando as peças a serem torneadas são de pequenas dimensões, de formato cilíndrico ou hexagonal regular, elas são presas por meio de um acessório chamado de placa universal de três castanhas. Torno Mecânico • Fixando a Peça

  11. De acordo com os tipos de peças a serem fixadas, as castanhas podem ser usadas de diferentes formas: Torno Mecânico • Fixando a Peça Fig 1. Para peças cilíndricas maciças como eixos, por exemplo, a fixação é feita por meio da parte raiada interna das castanhas voltadas para o eixo da placa universal. Fig 2. Para peças com formato de anel, utiliza-se a parte raiada externa das castanhas. Fig 3. Para peças em forma de disco, as castanhas normais são substituídas por castanhas invertidas. Figura. 1 Figura. 2 Figura. 3

  12. Variando os movimentos, a posição e o formato da ferramenta, é possível realizar uma grande variedade de operações: Torno Mecânico • Principais operações a. Tornear superfícies cilíndricas externas e internas. c. Rosquear superfícies externas e internas d. Perfilar superfícies b. Tornear superfícies cônicas externas e internas

  13. Torno Mecânico • Principais operações

  14. Torno Mecânico • Torneamento Cilindro Externo

  15. Dificuldade na refrigeração Dificuldade na saída de cavaco Vibrações Torno Mecânico • Torneamento Cilindro Interno

  16. Torno Mecânico • Torneamento Cônico

  17. Torno Mecânico • Rosquear ou Filetar

  18. Torno Mecânico • Facear

  19. Torno Mecânico • Sangrar e cortar

  20. Torno Mecânico • Recartilhar

  21. Além dessas operações, também é possível furar, alargar, recartilhar, roscar com machos, mediante o uso de acessórios próprios para à máquina-ferramenta. Torno Mecânico • Quais outras operações podemos fazer com o torno? Furar Alargar Recartilhar Rosca

  22. Torno Mecânico • Ferramentas do Torno

  23. Torno Mecânico • Segurança do Operador V I P

  24. limpo

  25. Obrigado! Antônio Francisco Vieira Júnior
