  1. Router Funktionsweise Herbert Mackert

  2. Gliederung • Was ist Routing ? • Router • Routing-Tabelle • Routing-Grundsätze • Routing-Verfahren • Zusammenfassung • Quellen Herbert Mackert

  3. Was ist Routing ? A B Herbert Mackert

  4. Routing warum ? • Verbindung zwischen unterschiedlichen Netzwerktopologien • Unterteilung der Netze (Subnetze) • Anbindung an andere Datennetze (Internet) Herbert Mackert

  5. Router • Ein Router ist ein System, welches Pakete zwischen verschiedenen Netzen weiterleiten kann • Router versenden IP-Pakete anhand ihrer Ziel-Adressen in die entsprechenden Netzwerke • Ein Router arbeitet auf der Vermittlungschicht 3 Herbert Mackert

  6. Router im OSI-Referenzmodell Endsystem B Endsystem A Schicht 7 Anwendung Schicht 7 Anwendung Schicht 6 Darstellung Schicht 6 Darstellung Schicht 5 Sitzung Schicht 5 Sitzung Schicht 4 Transport Schicht4 Transport Schicht 3 Vermittlung Schicht 3 Router Schicht3 Vermittlung Schicht 2 Sicherung Schicht 2 Sicherung Schicht 1 Bitübertragung Schicht 1 Bitübertragung Übertragungsmedium Herbert Mackert

  7. Routing Tabelle • Enthält die Routen für alle erreichbaren Ziel Routen • Default Route • Routing Einträge enthalten • IP-Adresse • Netzmaske • Ausgehendes Interface (next Hop) Herbert Mackert

  8. Routing-Tabelle Netzwerkmaske Adresse des Netzes Interface (Netzwerk-Karte), die verwendet wird, um Pakete in dieses Netz zu schicken Distanz zum nächsten Hop Herbert Mackert

  9. IP-Paket Routing-Tabelle E0 Netzwerk Schnittstelle E2 E0 E1 E2 131.188.79.0 141.67.34.0 131.188.73.0 E1 Route zur IP Adresse Auswahl zur default Route Herbert Mackert

  10. Router Funktionsweise 1. IP-Adresse (eth0) 131.188.10.1 Router 2. IP-Adresse (eth1) 141.188.20.1 IP-Paket An 141.188.20.10 Von 131.188.10.11 IP-Adresse : 141.188.20.11 Netz-Maske : 255.255.255.0 IP-Adresse : 131.188.10.12 Netz-Maske : 255.255.255.0 IP-Paket An 141.188.20.10 Von 131.188.10.11 IP-Paket An 141.188.20.10 Von 131.188.10.11 IP-Adresse : 141.188.20.10 Netz-Maske : 255.255.255.0 IP-Adresse : 131.188.10.11 Netz-Maske : 255.255.255.0 Herbert Mackert

  11. Routing Verfahren: • Statisches Routing (default Routing) • Dynamisches Routing Herbert Mackert

  12. Statisches Routing • Statisches Routing: • manuelle Administration der Tabellen • fest vorgegebene Wege -Vorteile: • Wege werden transparent und nachvollziehbar • einfache Fehlersuche -Nachteile: • hoher Pflegeaufwand • jede neue Route führt zur Aktualisierung aller Routing-Tabellen Herbert Mackert

  13. Default-Routing • Default-Routing • Mittels einer Default-Route kann der Ausgang aus dem lokalen Netz festgelegt werden • Alle Pakete,die sich nicht im lokalen Netz befinden, werden an den Default-Route gesendet -Vorteile: • nur wenige Einträge müssen in den Routingtabellen vorgenommen werden -Nachteile: • bei einem Ausfall des Default-Routers ist eine Kommunikation mit externen Netzen nicht mehr möglich Herbert Mackert

  14. Dynamisches Routing • Dynamisches Routing: • Tabellen werden durch automatische Nachrichten zwischen den Routern aktualisiert • optimale Wegwahl ist gewährleistet -Vorteile: • weniger Pflege notwendig • auf Teilausfälle oder Ressourcen-Engpässe kann reagiert werden -Nachteile: • Fehlersuche wird erschwert • durch Routing-Informationspakete entsteht zusätzliche Netzlast Herbert Mackert

  15. Netzwerk 131.188.10.11 131.188.10.12 131.188.10.13 131.188.20.10 131.188.20.11 131.188.20.12 Standleitung 1 Router A 131.188.10.1 Router B 131.188.20.1 Standleitung 3 Standleitung 2 Router C 131.188.30.1 Standleitung 4 Internet Service Provider 131.188.30.10 131.188.30.11 131.188.30.12 220.221.222.1 Herbert Mackert

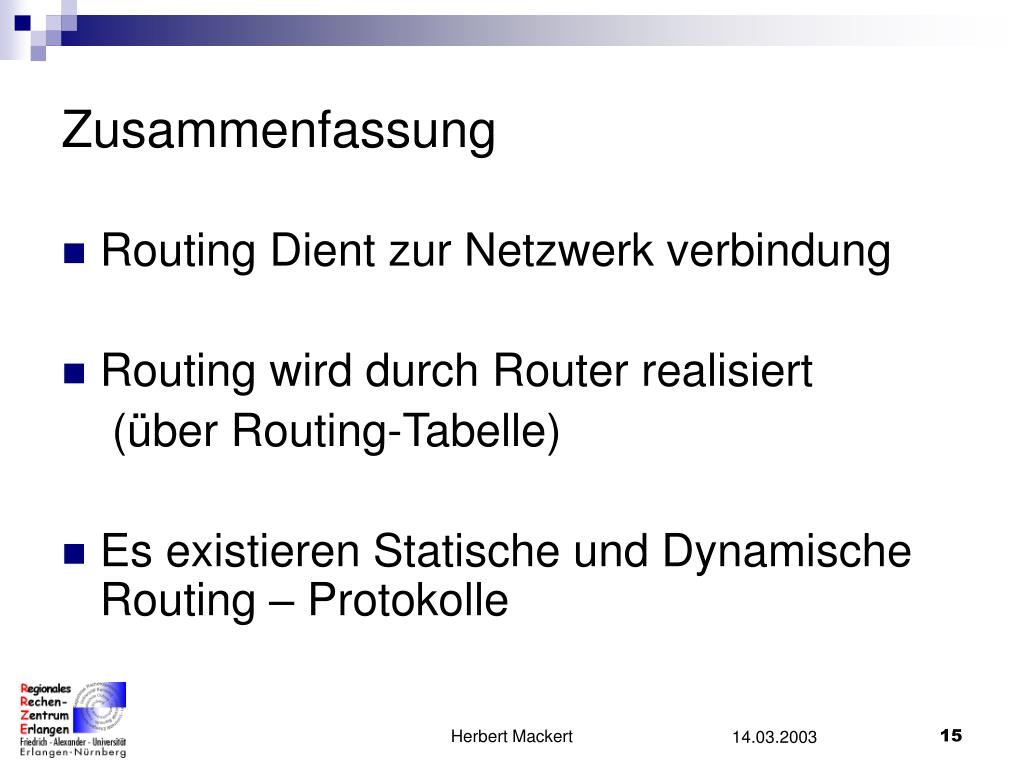

  16. Zusammenfassung • Routing Dient zur Netzwerk verbindung • Routing wird durch Router realisiert (über Routing-Tabelle) • Es existieren Statische und Dynamische Routing – Protokolle Herbert Mackert

  17. Quellen • www.cisco.de • http://cisco.netacad.de • www.netzwerkrouter.de • Literatur: Cisco Networking Academy Program herbert.mackert@rrze.uni-erlangen.de Herbert Mackert
