OGÓLNA CHARAKTERYSTYKA I TECHNIKI ZABEZPIECZEŃ W ELEKTRYCZNYM ZESPOLE TRAKCYJNYM 14 WE

1. OGÓLNA CHARAKTERYSTYKA I TECHNIKI ZABEZPIECZEŃ W ELEKTRYCZNYM ZESPOLE TRAKCYJNYM 14 WE JUSTYNA KRUPSKA MALWINA PASTERNAK ILONA STASIAK TRANSPORT GR31 2011

2. Ogólnie: • Elektryczny zespół trakcyjny (ezt) – pojazd szynowy, składający się zazwyczaj z dwóch członów sterowniczych (po jednym na każdym końcu pojazdu, człony skrajne) oraz członów pośrednich, opartych na wózkach klasycznych lub tzw. wózkach jacobsa, przystosowany do przewozu pasażerów. Charakteryzuje się zazwyczaj jedną wspólną przestrzenią pasażerską na długości całego pojazdu. Wykorzystywany zarówno w ruchu aglomeracyjnym (zwykle jedna przestrzeń pasażerska), jak i dalekobieżnym (wydzielone przedziały). Posiada własny napęd co umożliwia mu samodzielne poruszanie się po torach.

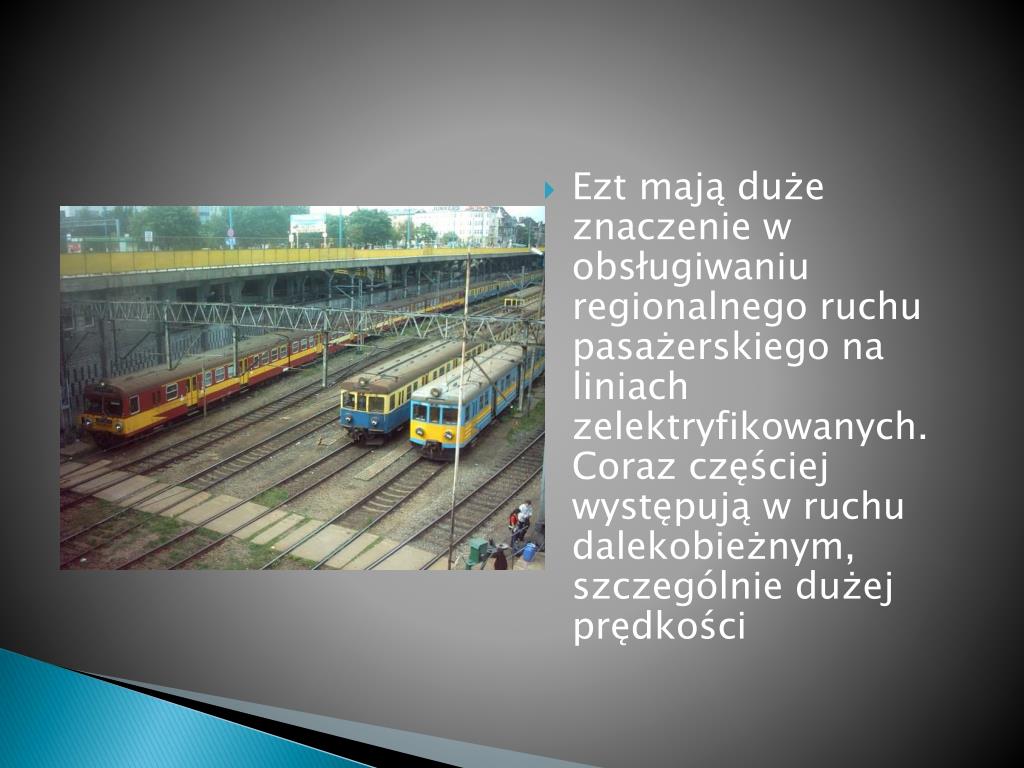

3. Ezt mają duże znaczenie w obsługiwaniu regionalnego ruchu pasażerskiego na liniach zelektryfikowanych. Coraz częściej występują w ruchu dalekobieżnym, szczególnie dużej prędkości

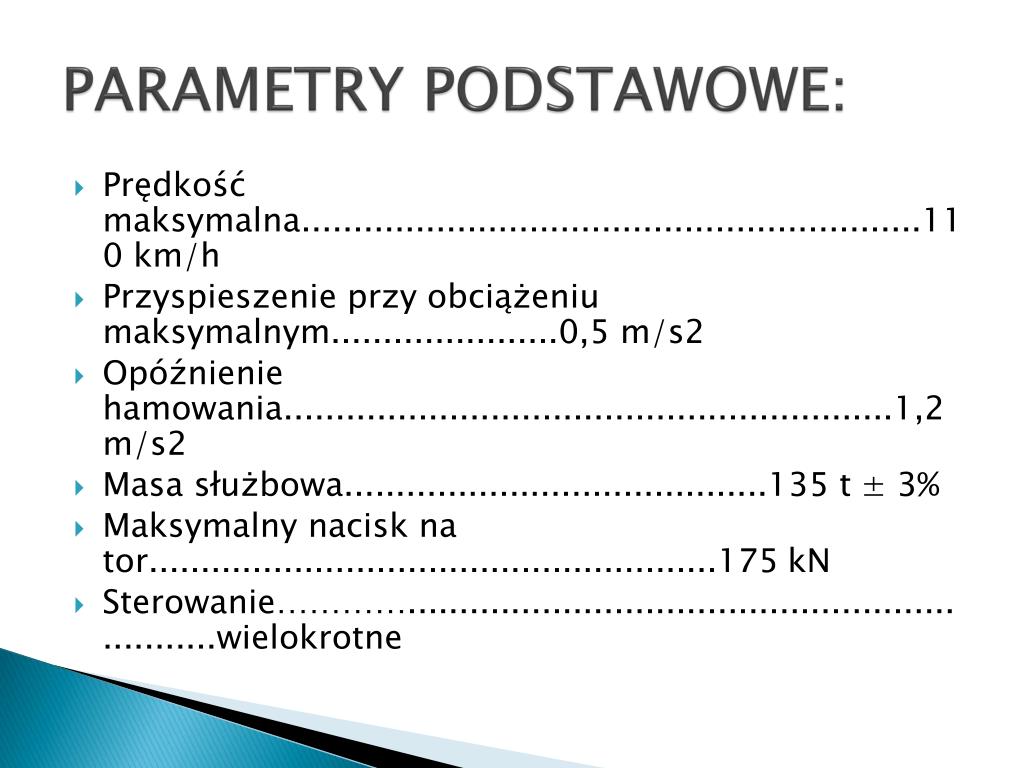

4. PARAMETRY PODSTAWOWE: • Prędkość maksymalna............................................................110 km/h • Przyspieszenie przy obciążeniu maksymalnym......................0,5 m/s2 • Opóźnienie hamowania...........................................................1,2 m/s2 • Masa służbowa.........................................135 t ± 3% • Maksymalny nacisk na tor.......................................................175 kN • Sterowanie…………................................................................wielokrotne

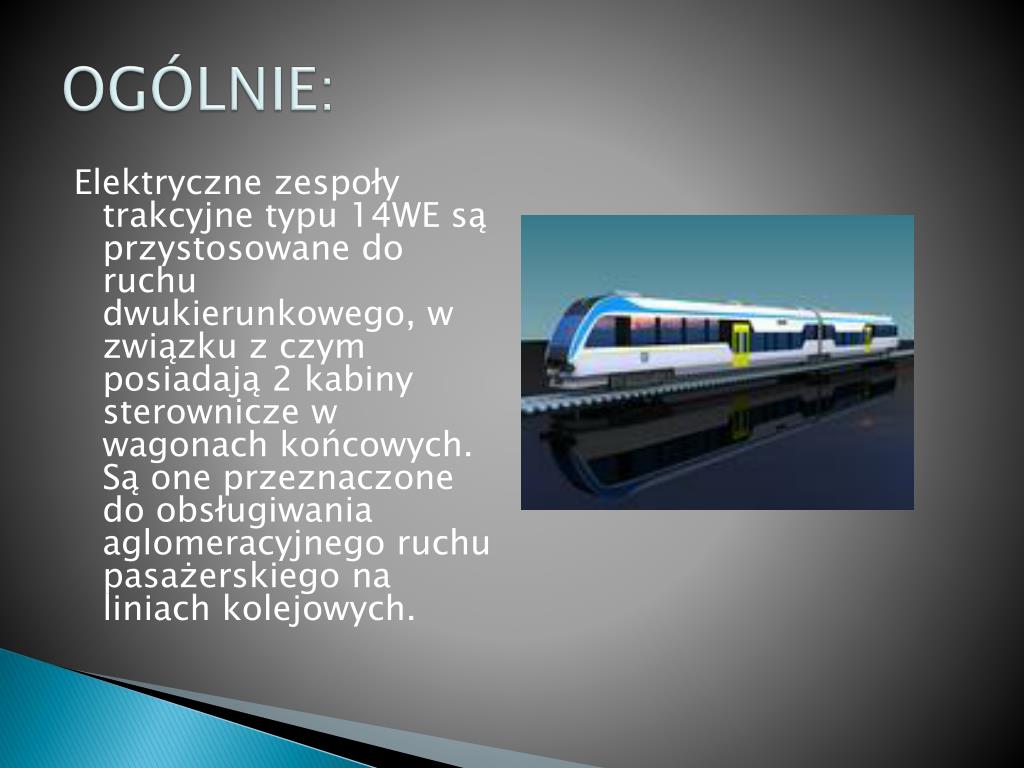

5. OGÓLNIE: Elektryczne zespoły trakcyjne typu 14WE są przystosowane do ruchu dwukierunkowego, w związku z czym posiadają 2 kabiny sterownicze w wagonach końcowych. Są one przeznaczone do obsługiwania aglomeracyjnego ruchu pasażerskiego na liniach kolejowych.

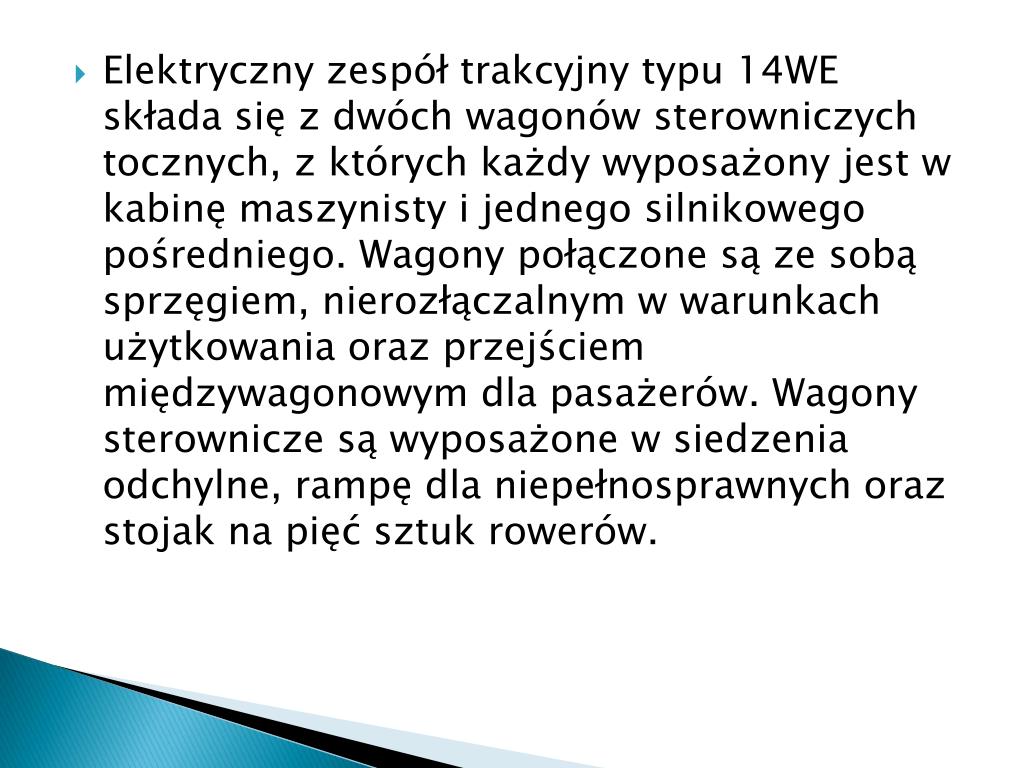

6. Elektryczny zespół trakcyjny typu 14WE składa się z dwóch wagonów sterowniczych tocznych, z których każdy wyposażony jest w kabinę maszynisty i jednego silnikowego pośredniego. Wagony połączone są ze sobą sprzęgiem, nierozłączalnym w warunkach użytkowania oraz przejściem międzywagonowym dla pasażerów. Wagony sterownicze są wyposażone w siedzenia odchylne, rampę dla niepełnosprawnych oraz stojak na pięć sztuk rowerów.

7. W ezt zastosowano sprawdzone rozwiązania konstrukcyjne takie jak silniki elektryczne, wózki, oporowy system rozruchu i elektryczne sterowanie oraz hamowanie pneumatyczne i elektropneumatyczne.

8. POJAZD WYPOSAŻONY JEST M.IN. W: • układ wentylacji, ogrzewania i schładzania powietrza, • układ indywidualnego otwierania drzwi wejściowych, • układ telewizji obserwowanej (monitoring), • układ informacji wizualno – dźwiękowej pasażerów.

9. OGÓLNIE O KONSTRUKCJI: • Konstrukcję pojazdu (tworzących go wagonów) można podzielić na nadwozie i podwozie. Nadwozie pojazdu stanowi pudło wraz z wyposażeniem oraz zabudowanymi wewnątrz i na zewnątrz urządzeniami i aparatami. Podwozie stanowi ostoja wagonu wraz z wózkami oraz mocowane do nich maszyny i urządzenia.

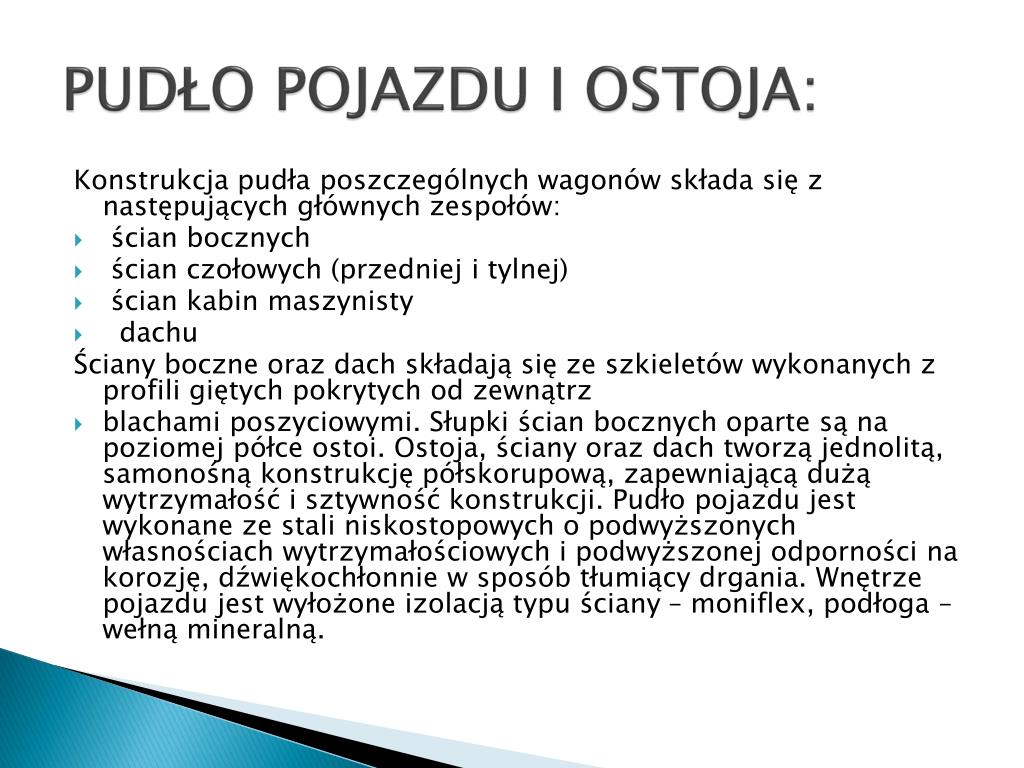

10. PUDŁO POJAZDU I OSTOJA: Konstrukcja pudła poszczególnych wagonów składa się z następujących głównych zespołów: • ścian bocznych • ścian czołowych (przedniej i tylnej) • ścian kabin maszynisty • dachu Ściany boczne oraz dach składają się ze szkieletów wykonanych z profili giętych pokrytych od zewnątrz • blachami poszyciowymi. Słupki ścian bocznych oparte są na poziomej półce ostoi. Ostoja, ściany oraz dach tworzą jednolitą, samonośną konstrukcję półskorupową, zapewniającą dużą wytrzymałość i sztywność konstrukcji. Pudło pojazdu jest wykonane ze stali niskostopowych o podwyższonych własnościach wytrzymałościowych i podwyższonej odporności na korozję, dźwiękochłonnie w sposób tłumiący drgania. Wnętrze pojazdu jest wyłożone izolacją typu ściany – moniflex, podłoga – wełną mineralną.

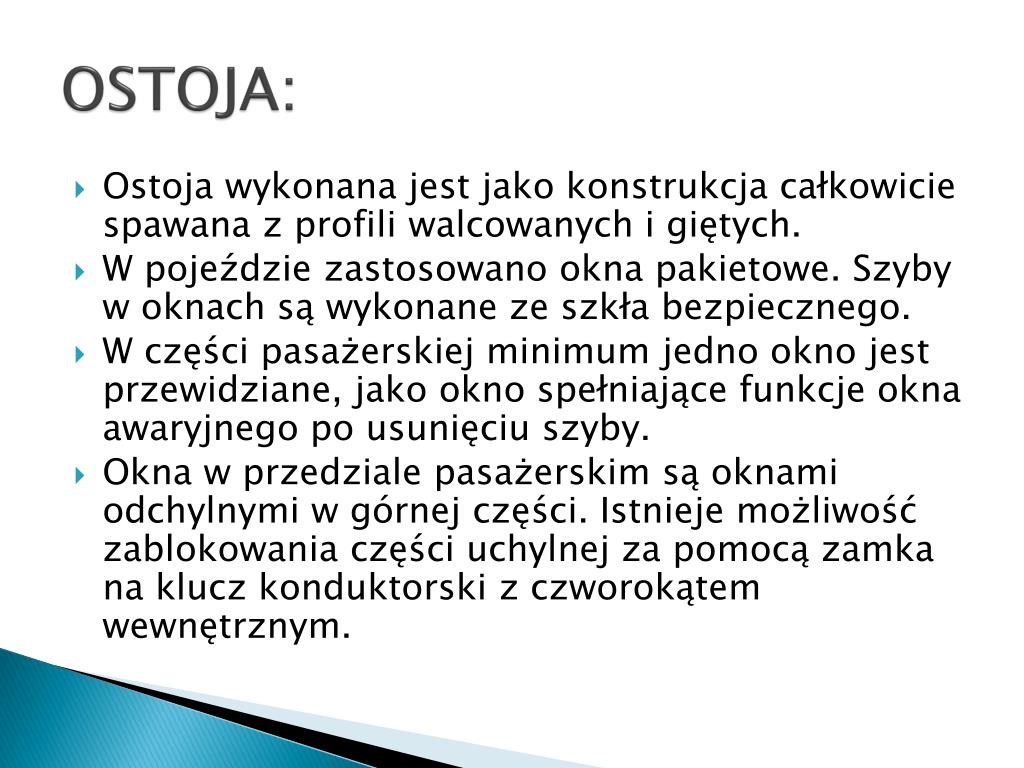

11. OSTOJA: • Ostoja wykonana jest jako konstrukcja całkowicie spawana z profili walcowanych i giętych. • W pojeździe zastosowano okna pakietowe. Szyby w oknach są wykonane ze szkła bezpiecznego. • W części pasażerskiej minimum jedno okno jest przewidziane, jako okno spełniające funkcje okna awaryjnego po usunięciu szyby. • Okna w przedziale pasażerskim są oknami odchylnymi w górnej części. Istnieje możliwość zablokowania części uchylnej za pomocą zamka na klucz konduktorski z czworokątem wewnętrznym.

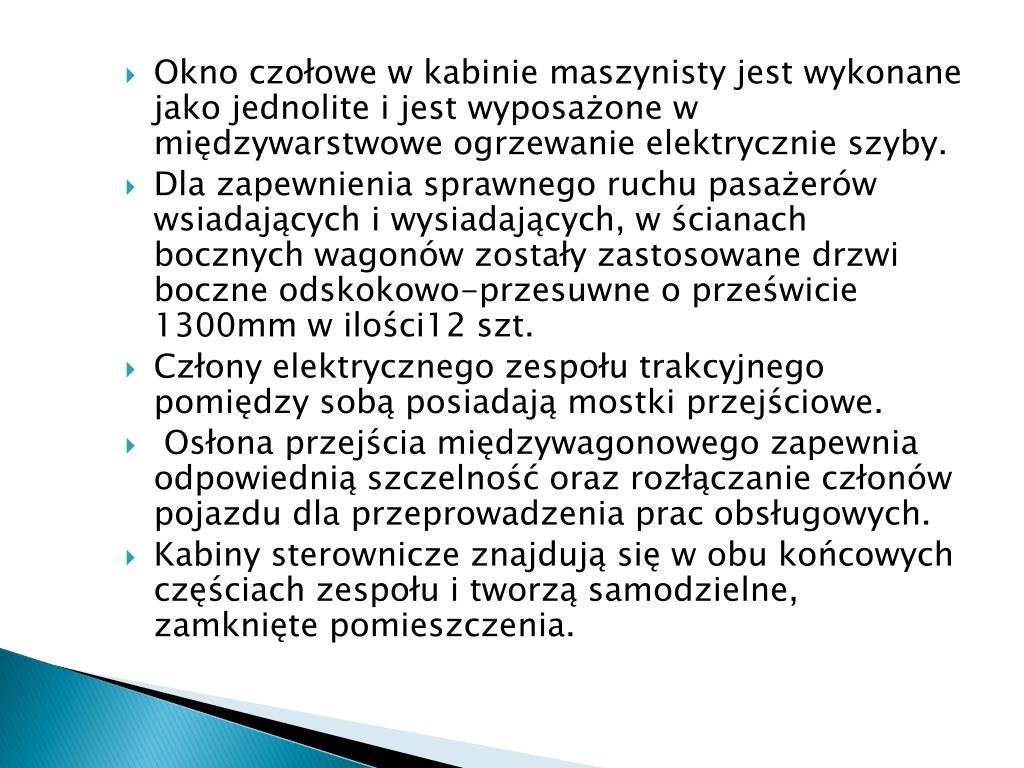

12. Okno czołowe w kabinie maszynisty jest wykonane jako jednolite i jest wyposażone w międzywarstwowe ogrzewanie elektrycznie szyby. • Dla zapewnienia sprawnego ruchu pasażerów wsiadających i wysiadających, w ścianach bocznych wagonów zostały zastosowane drzwi boczne odskokowo-przesuwne o prześwicie 1300mm w ilości12 szt. • Człony elektrycznego zespołu trakcyjnego pomiędzy sobą posiadają mostki przejściowe. • Osłona przejścia międzywagonowego zapewnia odpowiednią szczelność oraz rozłączanie członów pojazdu dla przeprowadzenia prac obsługowych. • Kabiny sterownicze znajdują się w obu końcowych częściach zespołu i tworzą samodzielne, zamknięte pomieszczenia.

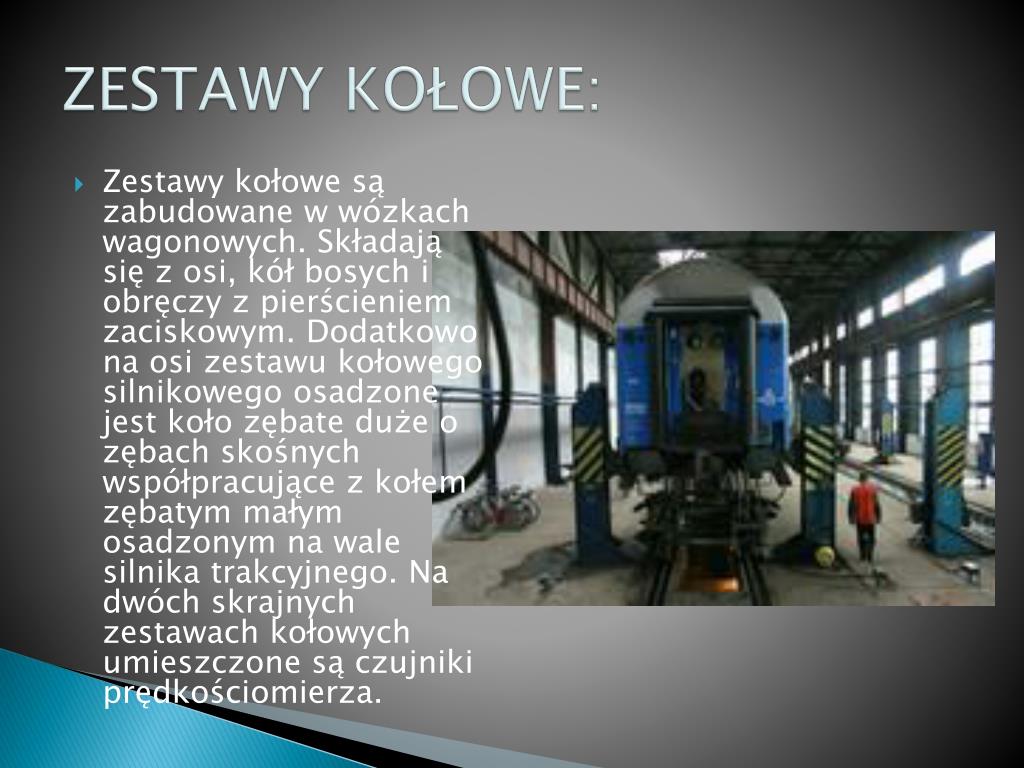

13. ZESTAWY KOŁOWE: • Zestawy kołowe są zabudowane w wózkach wagonowych. Składają się z osi, kół bosych i obręczy z pierścieniem zaciskowym. Dodatkowo na osi zestawu kołowego silnikowego osadzone jest koło zębate duże o zębach skośnych współpracujące z kołem zębatym małym osadzonym na wale silnika trakcyjnego. Na dwóch skrajnych zestawach kołowych umieszczone są czujniki prędkościomierza.

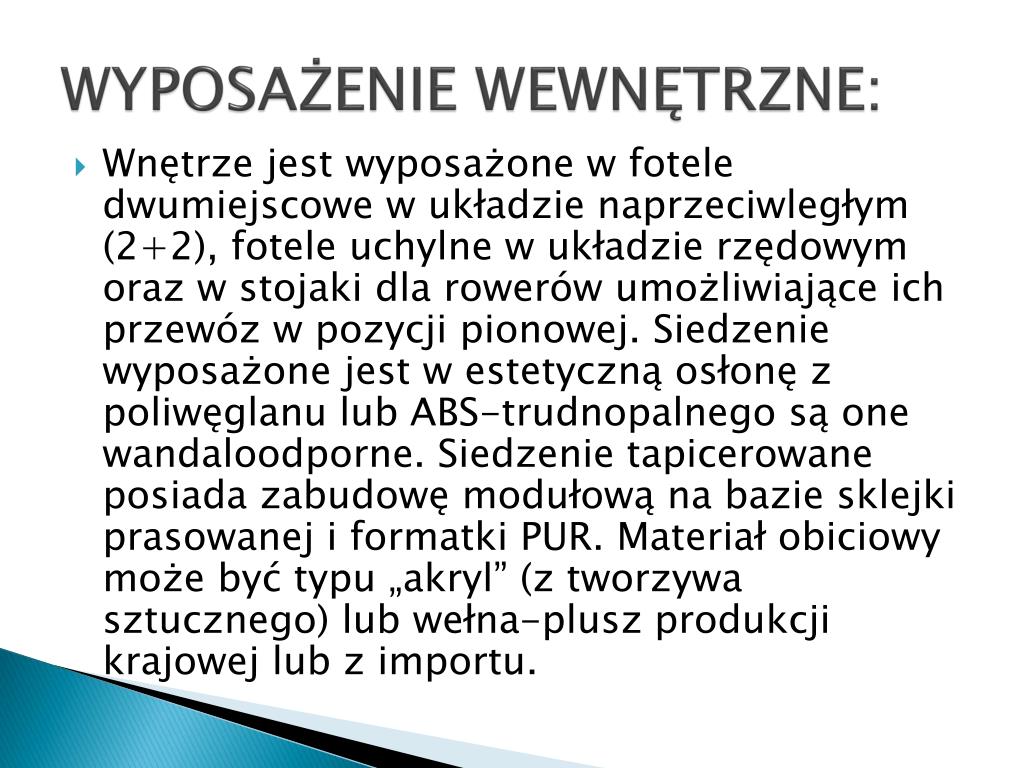

14. WYPOSAŻENIE WEWNĘTRZNE: • Wnętrze jest wyposażone w fotele dwumiejscowe w układzie naprzeciwległym (2+2), fotele uchylne w układzie rzędowym oraz w stojaki dla rowerów umożliwiające ich przewóz w pozycji pionowej. Siedzenie wyposażone jest w estetyczną osłonę z poliwęglanu lub ABS-trudnopalnego są one wandaloodporne. Siedzenie tapicerowane posiada zabudowę modułową na bazie sklejki prasowanej i formatki PUR. Materiał obiciowy może być typu „akryl” (z tworzywa sztucznego) lub wełna-plusz produkcji krajowej lub z importu.

15. UKŁAD HAMULCOWY I PNEUMATYCZNY: • Elektryczny zespół trakcyjny 14WE wyposażony jest w hamulec elektryczny typu bezpośredniego oraz zespolony hamulec pneumatyczny. Wagony wyposażone są w dwupozycyjny zmieniacz hamowności zwiększający siłę hamowania w zależności od obciążenia wagonu, hamulec bezpieczeństwa oraz nastawiacze skoku tłoka. • Oba wagony sterownicze posiadają hamulec ręczny śrubowy.

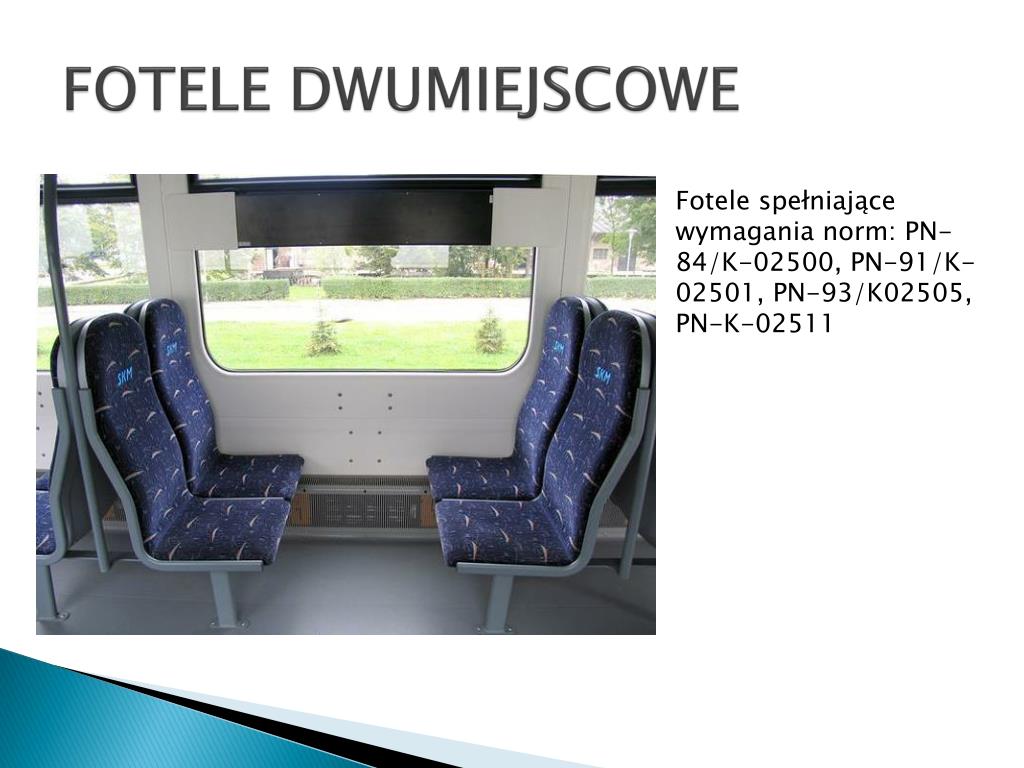

16. FOTELE DWUMIEJSCOWE Fotele spełniające wymagania norm: PN-84/K-02500, PN-91/K-02501, PN-93/K02505, PN-K-02511

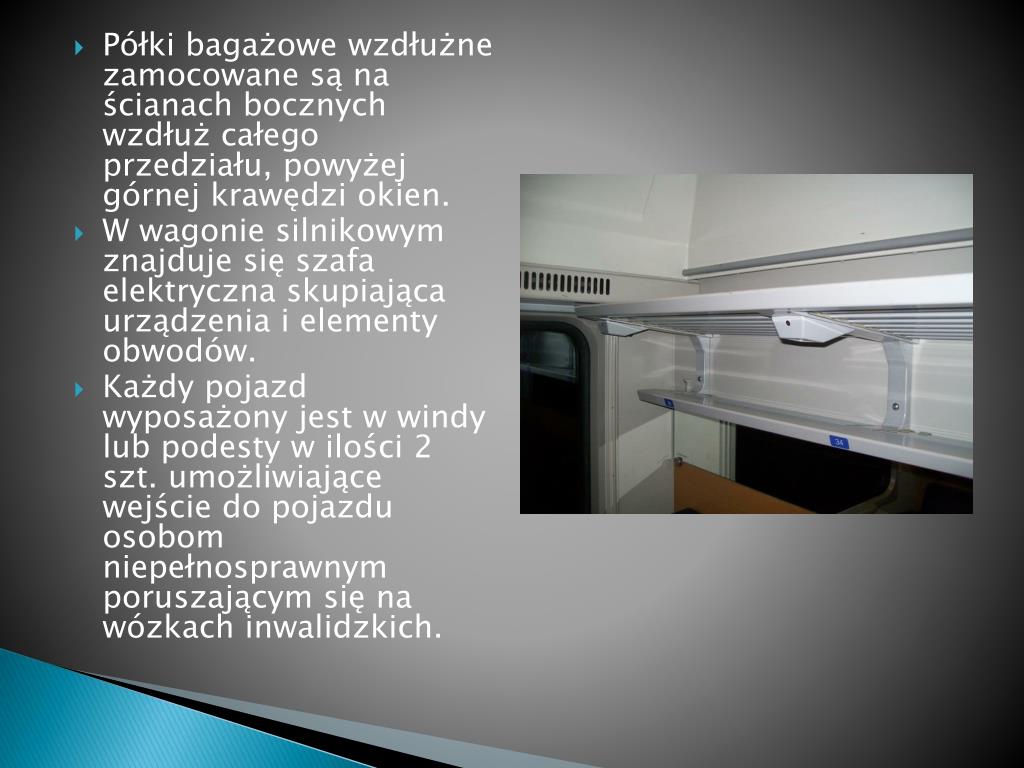

17. Półki bagażowe wzdłużne zamocowane są na ścianach bocznych wzdłuż całego przedziału, powyżej górnej krawędzi okien. • W wagonie silnikowym znajduje się szafa elektryczna skupiająca urządzenia i elementy obwodów. • Każdy pojazd wyposażony jest w windy lub podesty w ilości 2 szt. umożliwiające wejście do pojazdu osobom niepełnosprawnym poruszającym się na wózkach inwalidzkich.

18. W SKŁAD WYPOSAŻENIA KABINY STEROWNICZEJ WCHODZĄ: • ergonomiczny fotel maszynisty zapewniający łatwość ewakuacji • monitor wraz z panelem sterowania systemu monitoringu • nastawnik jazdy i nastawnik kierunku • manipulator i nastawnik hamulca • zawór hamulca bezpieczeństwa • radiotelefon pociągowy • oświetlenie główne i miejscowe • łączniki i przełączniki sterowania urządzeniami • przyciski sterownicze • lampki sygnalizacyjne • przyrządy pomiarowe • mikrofon systemu elektro - akustycznego • żaluzja przeciwsłoneczna szyby czołowej • skrzynie elektryczne niskiego napięcia • dodatkowa zabudowa meblowa dla obsługi pojazdu i na urządzenia sterująco - diagnostyczne.

19. OŚWIETLENIE I INSTALACJA ELEKTRYCZNA: • Światła białe mają możliwość przyciemnienia celem nie spowodowania oślepiania maszynisty zbliżającego się pociągu przeciwnego kierunku jazdy. • Oświetlenie przedziałów pasażerskich podstawowe wykonane jest ze świetlówek fluoroscencyjnych, awaryjne zaś z żarówek. • Instalację elektryczną stanowią przewody elektryczne, aparaty elektryczne, styczniki, przekaźniki, łączniki krzywkowe, dźwigienkowe, klawiszowe i krańcowe, przyciski sterownicze, bezpieczniki, wyłączniki samoczynne, lampki sygnalizacyjne.

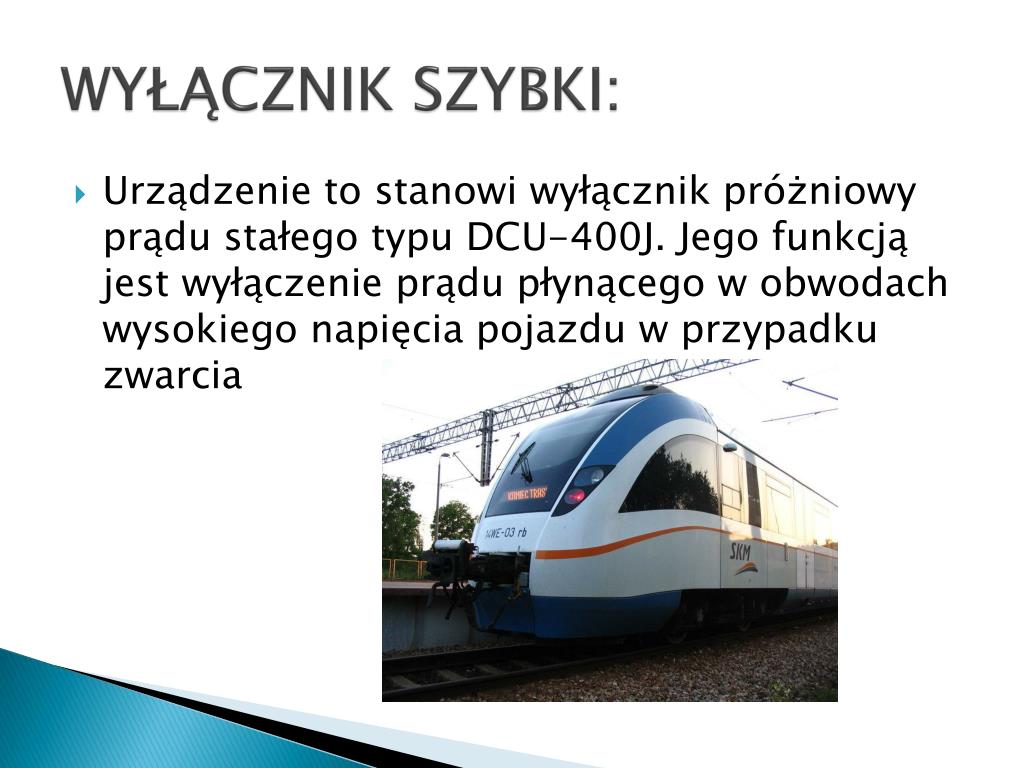

20. WYŁĄCZNIK SZYBKI: • Urządzenie to stanowi wyłącznik próżniowy prądu stałego typu DCU-400J. Jego funkcją jest wyłączenie prądu płynącego w obwodach wysokiego napięcia pojazdu w przypadku zwarcia

21. URZĄDZENIA I SYSTEMY CZUJNOŚCI, URZĄDZENIA PRZECIWPOŻAROWE: • Zespół trakcyjny wyposażony jest w system samoczynnego hamowania pociągu (SHP) oraz czuwaka aktywnego. Inicjalizują one wdrożenie hamowania nagłego pojazdu w przypadku braku reakcji maszynisty na zadziałanie układu. • W pojeździe zastosowano również radiotelefon pociągowy wyposażony w układ zdalnego zatrzymania pociągu tzw. „radiostop”. Radiotelefon służy również do kontaktu pomiędzy maszynistą pojazdu a pracownikiem sterowania ruchem kolejowym i kierownikiem pociągu. • Urządzeniem przeciwpożarowym jest czujka oraz moduł p-poż wykrywające zadymienie w pojeździe i informujące o tym sygnałem dźwiękowym. • Fotel maszynisty spełnia wymagania pod wzglądem ochrony przeciwpożarowej.

22. INSTALACJA BLOKOWANIA I ZAMYKANIA DRZWI: • W pojazdach w przestrzeni pasażerskiej zastosowano zespół drzwi bocznych odskokowo- przesuwnych o prześwicie 1300 mm ze stałymi oknami w ilości 12 szt. z indywidualnym i centralnym ich otwarciem do sprawnego wysiadania i wsiadania pasażerów. Napęd realizowany jest przez silniki krokowe zasilane wraz ze sterowaniem napięciem 110V DC. • Każde drzwi posiadają indywidualny sterownik elektroniczny połączony z układem fotokomórki uniemożliwiającym zamknięcie w przypadku znajdowania się w przestrzeni drzwi pasażera lub bagażu. • Wszystkie automatycznie zamykają się i blokują przy prędkości pojazdu przekraczającej 5km/h. • Drzwi do kabin maszynisty otwierają się do przestrzeni pasażerskiej , są wyposażone w patentowy zamek uniemożliwiający wejście dla osób nieupoważnionych.

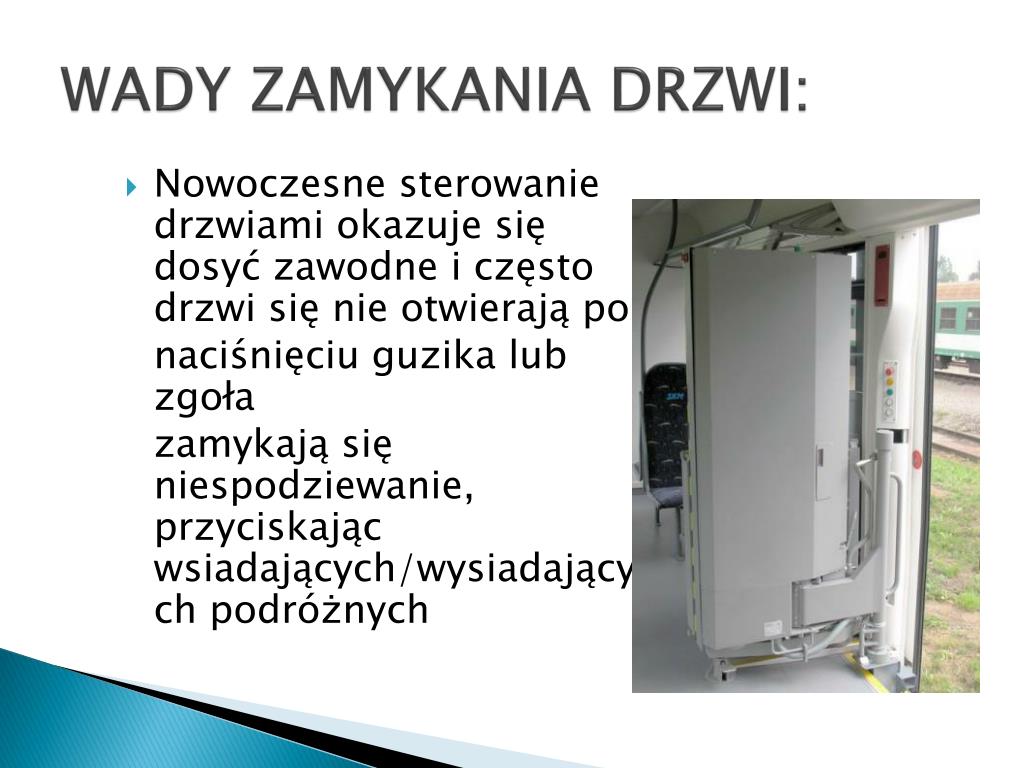

23. WADY ZAMYKANIA DRZWI: • Nowoczesne sterowanie drzwiami okazuje się dosyć zawodne i często drzwi się nie otwierają po naciśnięciu guzika lub zgoła zamykają się niespodziewanie, przyciskając wsiadających/wysiadających podróżnych

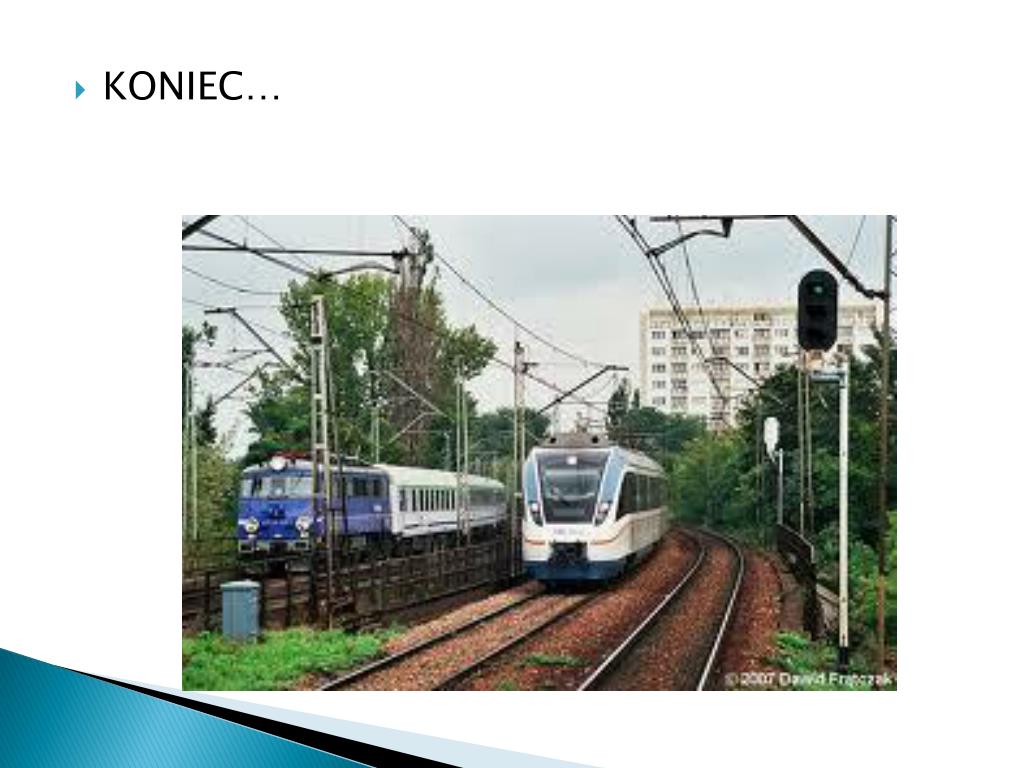

24. KONIEC…
