Ultrasonido Industrial. El ultrasonido es una vibración mecánica con un rango mayor al audible por el oído humano que se transmite a través de un medio físico y es orientado, registrado y medido en Hertz con ayuda de un aparato creado para ese fin.
E N D

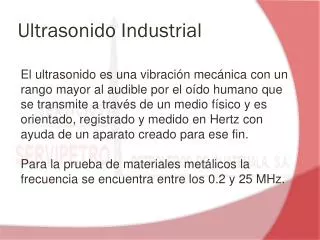

Ultrasonido Industrial El ultrasonido es una vibración mecánica con un rango mayor al audible por el oído humano que se transmite a través de un medio físico y es orientado, registrado y medido en Hertz con ayuda de un aparato creado para ese fin. Para la prueba de materiales metálicos la frecuencia se encuentra entre los 0.2 y 25 MHz.
Aplicaciones generales • El ultrasonido se puede aplicar en varias áreas, como por ejemplo: • Detección y caracterización de discontinuidades. • Medición de espesores, extensión y grado de corrosión. • Determinación de características físicas.
Ventajas • La prueba se efectúa mas rápidamente obteniendo resultados inmediatos. • Se tiene mayor exactitud al determinar la posición de las discontinuidades internas; estimando sus dimensiones, orientación y naturaleza. • Alta sensibilidad para detectar discontinuidades pequeñas.
Ventajas • Alta capacidad de penetración, lo que permite localizar discontinuidades a gran profundidad del material. • Buena resolución que permite diferenciar dos discontinuidades próximas entre si. • Solo requiere acceso por un lado del objeto a inspeccionar. • No requiere de condiciones especiales de seguridad.
Medición de espesor Mediante el ultrasonido y los procedimientos recomendados por ASME y API podemos determinar los espesores de las partes de equipos expuestos a corrosión, abrasión o desgaste. Con las características físicas del material determinamos un espesor mínimo admisible, de manera que calculamos la velocidad de corrosión e informamos la vida útil del equipo
Medición de espesor Para la medición de espesores utilizamos el equipo Betagage: • Características principales: • Pantalla A-Scan ideal para detección de fisuras, grietas e imperfecciones. • Pantalla B-Scan para vista seccional del material. • Opción de dígitos grandes para una lectura de datos más cómoda al operador. • Datos al primer Eco (grietas, fisuras) o Eco-Eco (a través de pintura) • Constante grafico de barras que indica estabilidad en la lectura. • Limite superiores e inferiores de tolerancia con alarmas audibles y/o visuales • Almacenamiento interno de datos de hasta 12.000 lecturas en modo A-Scan. • Software para transferir datos a la PC • 150 horas de operación usando 3 baterías AA • Garantía de 2 años
Detección de fallas La inspección por ultrasonido es un método no destructivo en el cual un haz o un conjunto de ondas de alta frecuencia son introducidos en los materiales para la detección de fallas en la superficie y sub-superficie. Las ondas de sonido viajan a través del material disminuyéndose paulatinamente y son reflejadas a la interface. El haz reflejado es mostrado y analizado para definir la presencia y localización de fallas y discontinuidades.
Detección de fallas • Características generales: • Emisor de ondas cuadradas de ancho variable • 400v de 100 a 500 ns • 200v de 20 a 500 ns • Amplificador de ancho de banda para altas frecuencias, transductor de alta amortiguación • Amplificador de banda estrecha filtra en 1MHz, 2MHz, 5MHz, 10MHz y 15MHz • Selección de pantalla a color con onda de referencia para la detección de fallas, o LCD de alta visibilidad • DAC, TCG, AWS, DGS • Función de AYUDA • Salidas de video y análogo • Interface RS232 • Hasta 15hrs operación de la batería de ion-litio (Versión LCD) • A prueba de agua (Protección IP67) • Peso bajo: 2.5Kg
