Pengantar Sistem

1. PengantarSistem

2. DefinisiSistem • Hukum Kumpulan aturan-aturan yang membatasi, baikolehkapasitassistemitusendirimaupunlingkungandimanasistemituberada, untukmenjaminkeserasiandankeadilan. • Rekayasa Prosesmasukan (input) yang ditransformasikanmenjadikeluaran (output) tertentu. • Awam Cara ataumetodeuntukmencapaisuatutujuan. • Matematika Set persamaan-persamaansimbolikdengankarakteristiktertentu.

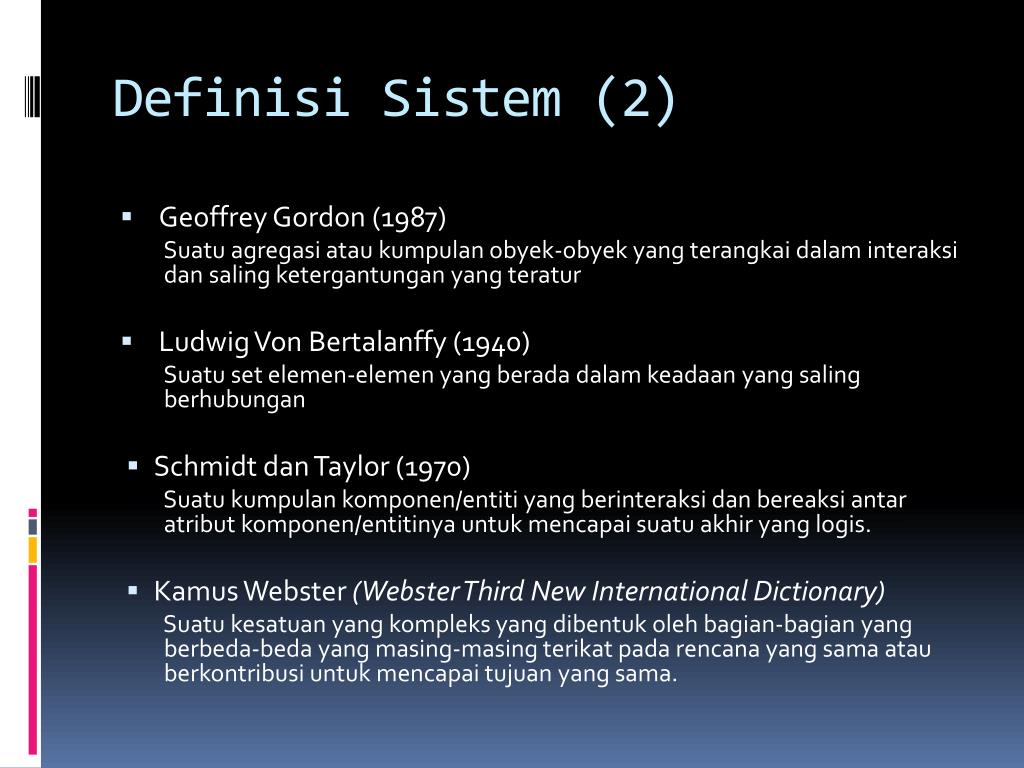

3. DefinisiSistem (2) • Geoffrey Gordon (1987) Suatuagregasiataukumpulanobyek-obyek yang terangkaidalaminteraksidansalingketergantungan yang teratur • Ludwig Von Bertalanffy (1940) Suatu set elemen-elemen yang beradadalamkeadaan yang salingberhubungan • Schmidt dan Taylor (1970) Suatukumpulankomponen/entiti yang berinteraksidanbereaksiantaratributkomponen/entitinyauntukmencapaisuatuakhir yang logis. • Kamus Webster (Webster Third New International Dictionary) Suatukesatuan yang kompleks yang dibentukolehbagian-bagian yang berbeda-beda yang masing-masingterikatpadarencana yang samaatauberkontribusiuntukmencapaitujuan yang sama.

4. DefinisiSistem (3) • Hick Sekumpulankomponen yang salingberinteraksidanberoperasididalamsuatubatasan. Pembatasakanmenyaringsetiapjenisdantingkataliranmasukandankeluaranantarasistemdanlingkungannya. • John Burch Suatukumpulandariobjek-objekdanide-ide yang salingberhubungandandiperintahkanuntukmencapaisasaran/tujuanbersama. • Murdick, Ross, danClaget (1984) Suatususunanelemen-elemen yang berinteraksidanmembentuksatukesatuan yang terintegrasi. • Russel L. Ackof (1968) “… a system is any entity, conceptual or physical, which consists of interdependent parts …”

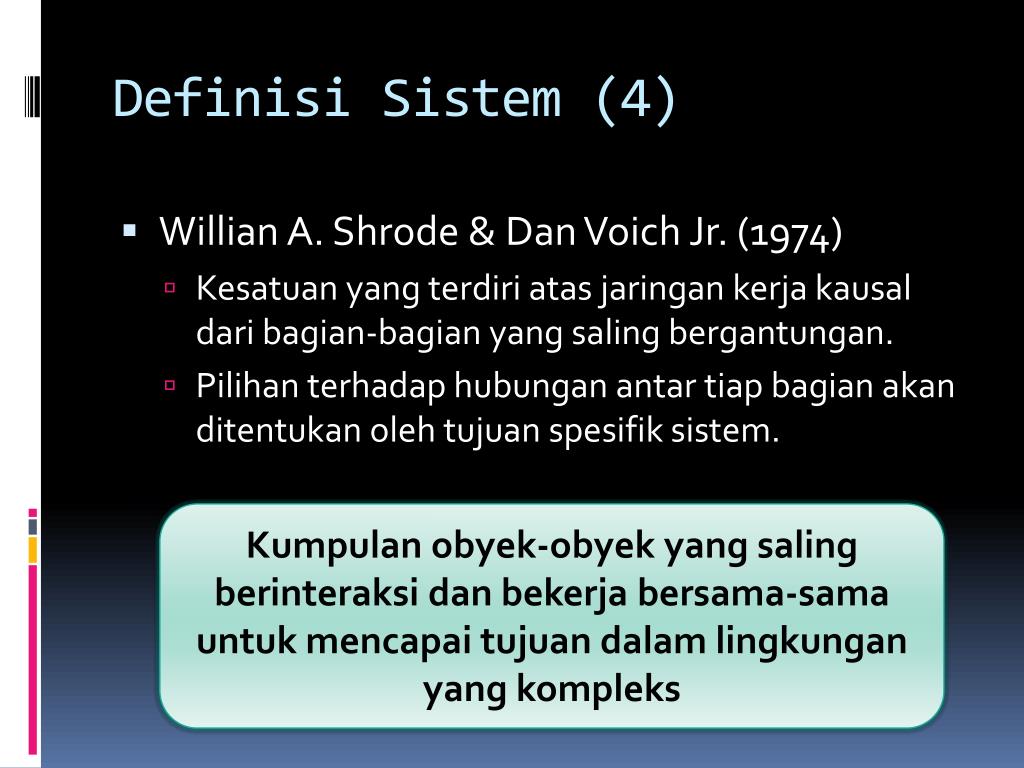

5. DefinisiSistem (4) • Willian A. Shrode & Dan Voich Jr. (1974) • Kesatuan yang terdiriatasjaringankerjakausaldaribagian-bagian yang salingbergantungan. • Pilihanterhadaphubunganantartiapbagianakanditentukanolehtujuanspesifiksistem. Kumpulan obyek-obyek yang salingberinteraksidanbekerjabersama-samauntukmencapaitujuandalamlingkungan yang kompleks

6. DefinisiSistem (5) • Obyek • Bagian-bagiandarisistem (input, proses, output, pengedalian, umpanbalik, danbatasan). • Setiapbagianmemilikibeberapanilai/harga yang bersama-samamenggambarkankeadaansistempadasuatusaattertentu • Interaksi • Suatuikatanantarobyek-obyekdalamprosessistem, sehinggadihasilkansuatuperilakusistem. • Setiapperilakumengarahpadaperformansi.

7. DefinisiSistem (6) • Lima unsurutamadalamsistem: • Elemen-elemenataubagian-bagian. • Adanyainteraksiatauhubunganantarelemen/bagian. • Adanyasesuatu yang mengikatelemen-elemenataubagian-bagianmenjadisatukesatuan. • Terdapattujuanbersama, sebagaihasilakhir. • Beradadalamsuatulingkungan yang kompleks.

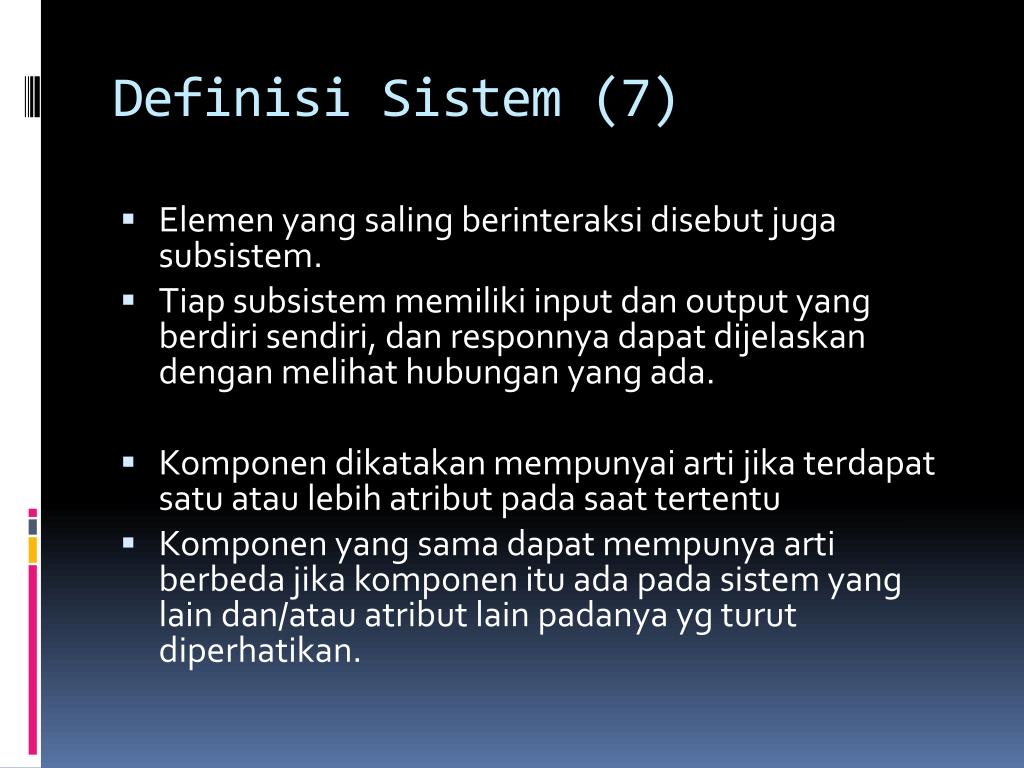

8. DefinisiSistem (7) • Elemen yang salingberinteraksidisebutjugasubsistem. • Tiapsubsistemmemiliki input dan output yang berdirisendiri, danresponnyadapatdijelaskandenganmelihathubungan yang ada. • Komponendikatakanmempunyaiartijikaterdapatsatuataulebihatributpadasaattertentu • Komponen yang samadapatmempunyaartiberbedajikakomponenituadapadasistem yang lain dan/atauatribut lain padanyaygturutdiperhatikan.

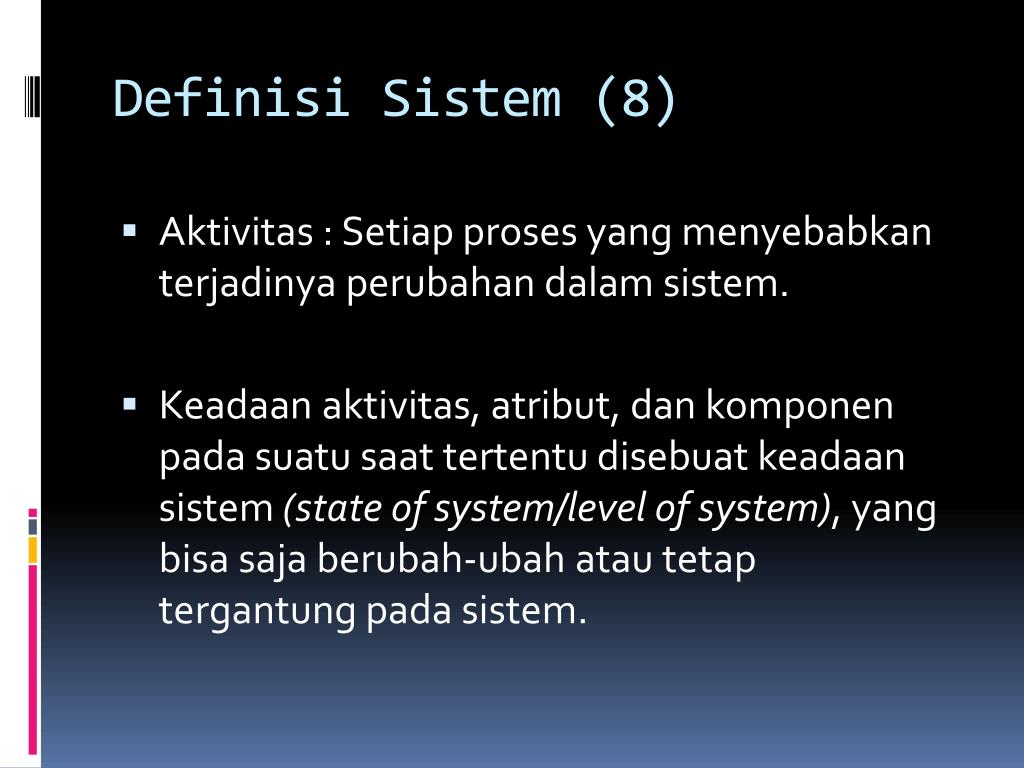

9. DefinisiSistem (8) • Aktivitas : Setiapproses yang menyebabkanterjadinyaperubahandalamsistem. • Keadaanaktivitas, atribut, dankomponenpadasuatusaattertentudisebuatkeadaansistem(state of system/level of system), yang bisasajaberubah-ubahatautetaptergantungpadasistem.

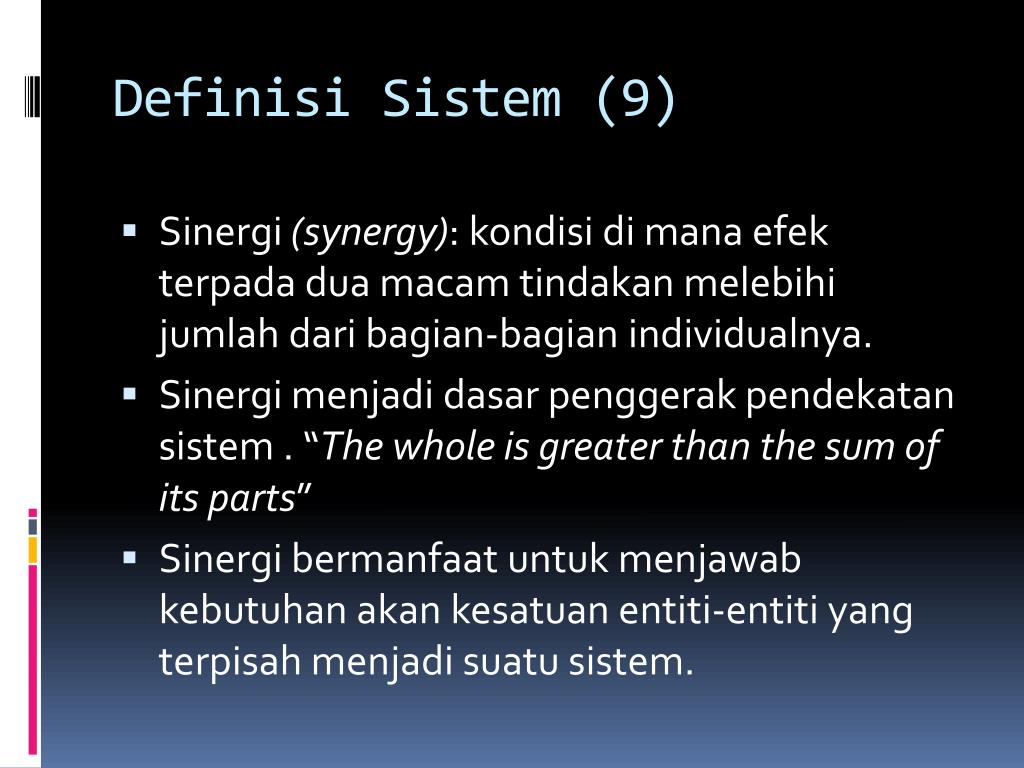

10. DefinisiSistem (9) • Sinergi(synergy): kondisidimanaefekterpadaduamacamtindakanmelebihijumlahdaribagian-bagianindividualnya. • Sinergimenjadidasarpenggerakpendekatansistem . “The whole is greater than the sum of its parts” • Sinergibermanfaatuntukmenjawabkebutuhanakankesatuanentiti-entiti yang terpisahmenjadisuatusistem.

11. KonsepsiSistem • Konsepsi abstraksimengenaisuatufenomena yang dirumuskanatasdasargeneralisasidarisejumlahkarakterisitikkejadian, keadaanmengenaiobyektertentu • KonsepsiSistem penyajiankomponen-komponenpembentuksistemkedalamsuatudefinisi yang mantap. Konsepsistemmemilikibeberapaaspek yang mempunyaimaknauntuksuatutujuantertentu

12. KonsepsiSistem (2) • AspekkonsepsisistembanyakdipengaruhiMurdick, Ross, danClaggett (1984), yang digunakanuntukmenjelaskansuaturealita. • Aspek-aspektersebutdipergunakanuntukmenjawabpertanyaan: • Apasajakahunsur-unsursistemitu? • Apakahtujuansistemitu • Apa yang dilakukanuntukmencapaitujuanitu? • Apasajakah yang diprosessistemitu? • Apa yang dihasilkan (output) prosesitu? • Apaukurankeberhasilanprosesitu?

13. KerangkaDasarSistem

14. KerangkaSistem

15. KerangkaSistem (2) • Tujuan, standarperformansidankonstrainmerupakanrestriksibagisistem. • Peranrestriksi: • Mengarahkanpemasukan input kedalamproses yang sesuaidengankebutuhansistem. • Merupakanacuanuntukmengendalikanproses. • Merupakankomponenuntukmembangunkontrol model. Apabiladiantara model dankeluaranterdapatkesenjangan (tidaksesuaikeinginan) dapatdiambiltindakan.

16. HubunganSubsistem Seri

17. HubunganSubsistemParalel

18. ElemenSistem • Jikasebuahsistemcukupbesar yang terdiridarisubsistem-subsistem, makaelemensistemterdapatpadatingkat yang paling rendah. • Elemensistemadalahbagianterkecilsistem yang dapatdiidentifikasikan.

19. AtributdanElemenSistem • Elemen-elemendarisistemdalamaspekstrukturalsangatdipengaruhiolehtujuan. Pengertianelemendalamhalini: • Bagianpenyusundarisistem (bergantungpadatujuan) • Unit darisistem yang terkecil (sejauhinterest/tujuan/keinginan) • Mempunyaperilakutertentu • Atribut • Atribut: ukurandarielemenataukonsepsikongkritdarielemen. • Atributdarielemenharussesuaidengantujuanmempelajarisistem, danpengukuranatributharusbenar.

20. AtributdanElemenSistem (2)

21. AtributdanElemenSistem (3) • Elemen: energi, tenagakerja, mesin/peralatan, bahanbaku, barang/produk. • Atribut: • Energi: jumlahdanongkosenergi • TenagaKerja: jumlahtenagakerjadanupah • Mesin/peralatan: jumlah, jenis, dankapasistas • Bahanbaku: hargabahanbaku, jumlahbahanbaku • Barang/produk: jumlahpermintaan, jumlahproduksi, hargajual.

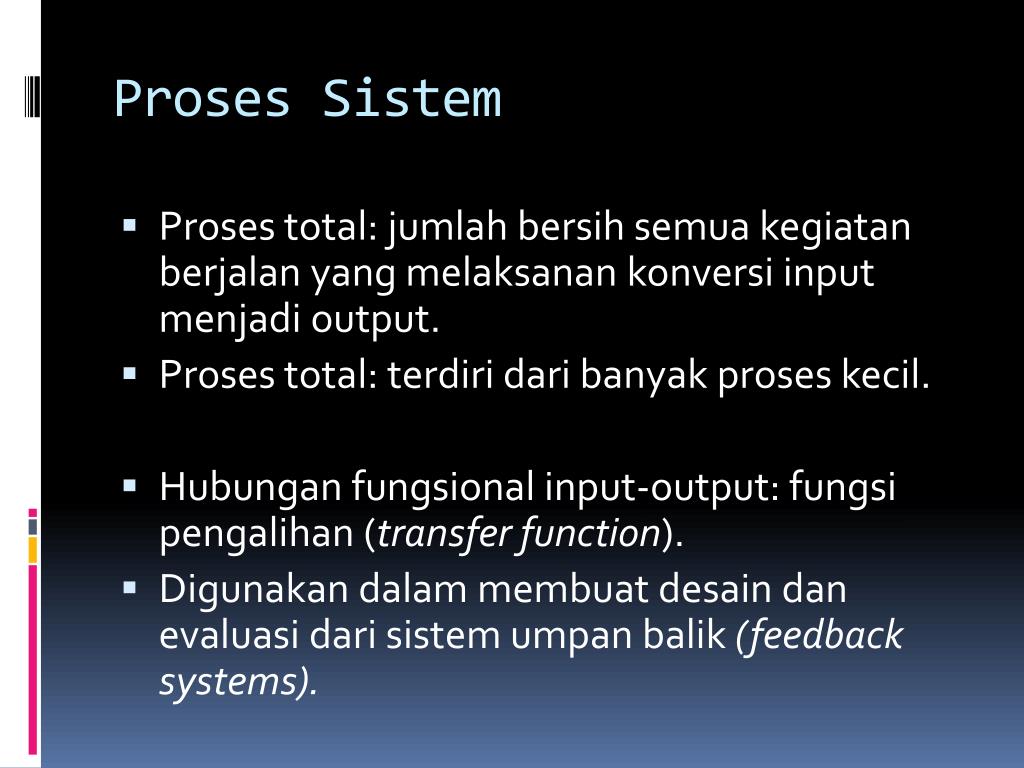

22. ProsesSistem • Proses total: jumlahbersihsemuakegiatanberjalan yang melaksanankonversi input menjadi output. • Proses total: terdiridaribanyakproseskecil. • Hubunganfungsional input-output: fungsipengalihan (transfer function). • Digunakandalammembuatdesaindanevaluasidarisistemumpanbalik(feedback systems).

23. Batas Sistem [3] • Operasionalsebuahsistemsehubungandenganbatas-batas: • Buatlahdaftardarisemuaelemen yang membentuksistemtersebutdanbuatlahbatas-batasnya. Segalasesuatu yang beradadalamruangdisebutsistem, yang beradadiluarnyadisebutlingkungan. • Buatlahsemuaarus yang melewatibatas. Arusdarilingkungankedalamsistemdisebut input, danarusdaridalambataskeluardisebut output. • Identifikasisemuaelemen yang memberikankontribusidalammencapaisasaran yang ditentukanbagisistem, masukkankedalamlingkaranbatasnya.

24. Batas Sistem • Pemisahantarasistemdandaerahdiluarsistem (lingkungan) • Menentukankonfigurasi, ruanglingkup, dankemampuansistem • Modifikasiterhadapbatasdapatmengubahperilakusistem

25. Batas Sistem [2] Pelanggan Pelanggan konfirmasi Pesanan Pemrosesan Pesanan Ketersediaan Produk PenerimaanSurat Inventory Inventory Produk Pesanan Pesanan Ketersediaan Produk

26. Kontrol • Murdick, Ross, danClagget (1994)  kontroladalahkonsepsiintidarisistem, karenafaktorinilah yang menjiwaiidepokokdaripengadaansebuahsistem. • Kontrolmenyebabkansegalasesuatuterlaksanasesuaidengankeinginan/rencanapihakpengendali(controller).

27. Kontrol (2) • Kontroldapatdirumuskandengantahapan: • Menetapkanstandarprestasi • Membandingkanprestasiaktualdenganstandar. • Mengambiltindakankorektifuntukmengurangipenyimpangandaristandar • Konsepsikontrol: • Lupterbukadantertutup • Input-prosesor-output • Prosesorsebagaikotakhitam • Kontroldanumpanbalik(feedback) • Kontrolumpankedepan(feedforward)

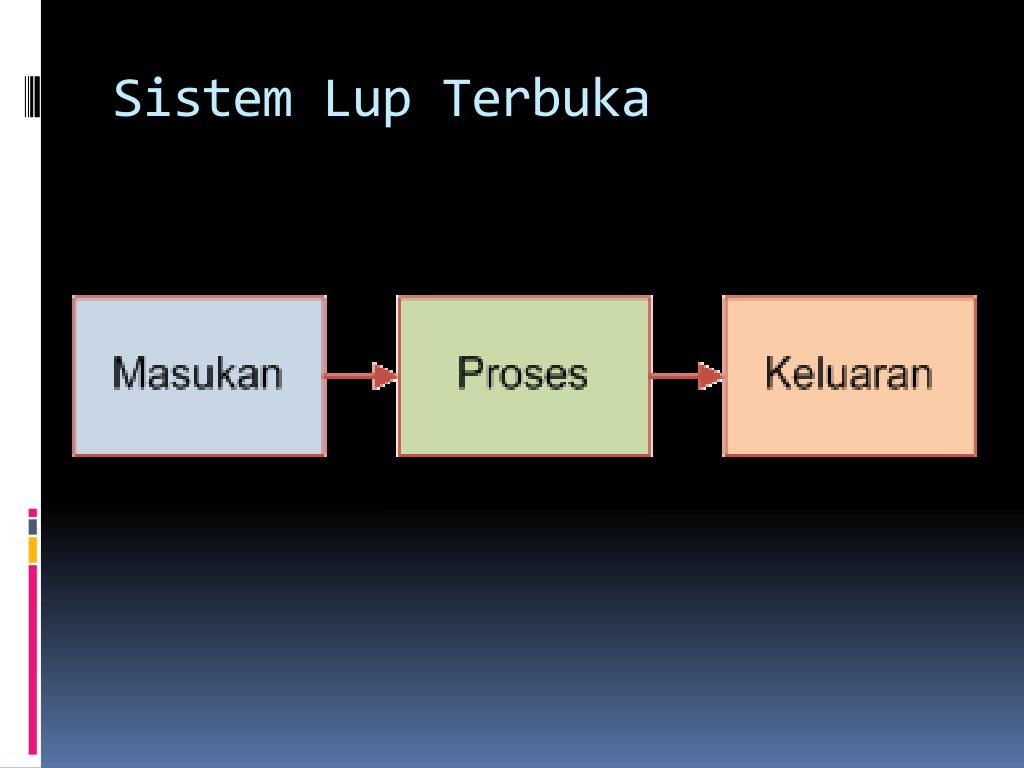

28. SistemLup Terbuka

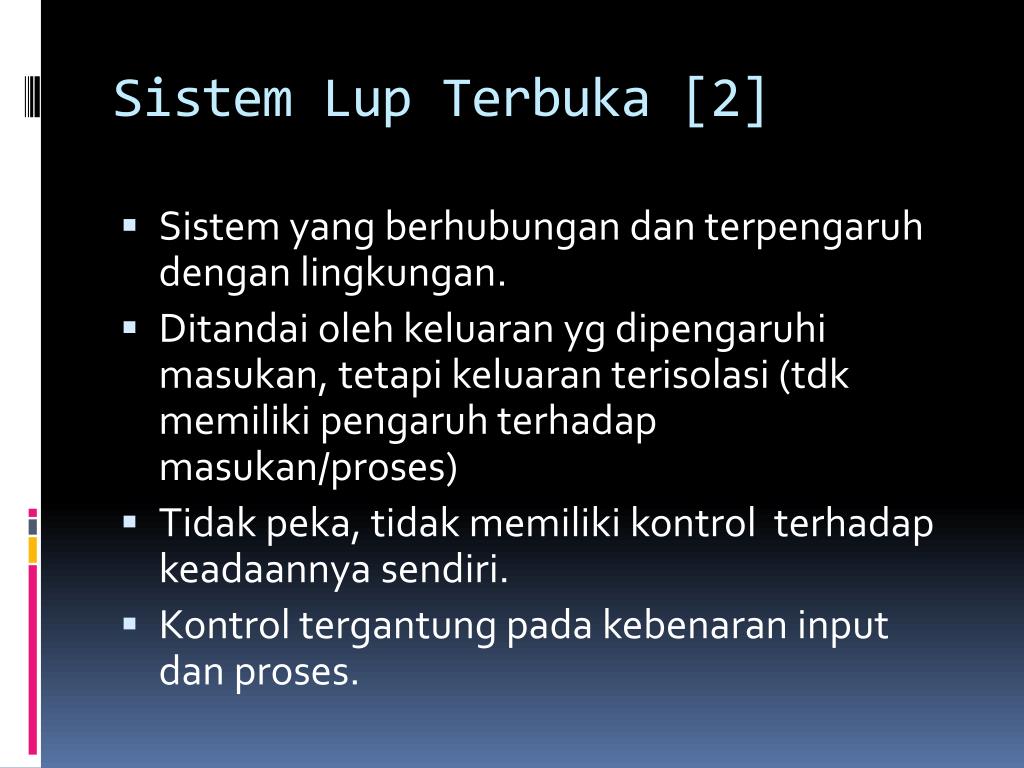

29. SistemLup Terbuka [2] • Sistem yang berhubungandanterpengaruhdenganlingkungan. • Ditandaiolehkeluaranygdipengaruhimasukan, tetapikeluaranterisolasi (tdkmemilikipengaruhterhadapmasukan/proses) • Tidakpeka, tidakmemilikikontrolterhadapkeadaannyasendiri. • Kontroltergantungpadakebenaran input danproses.

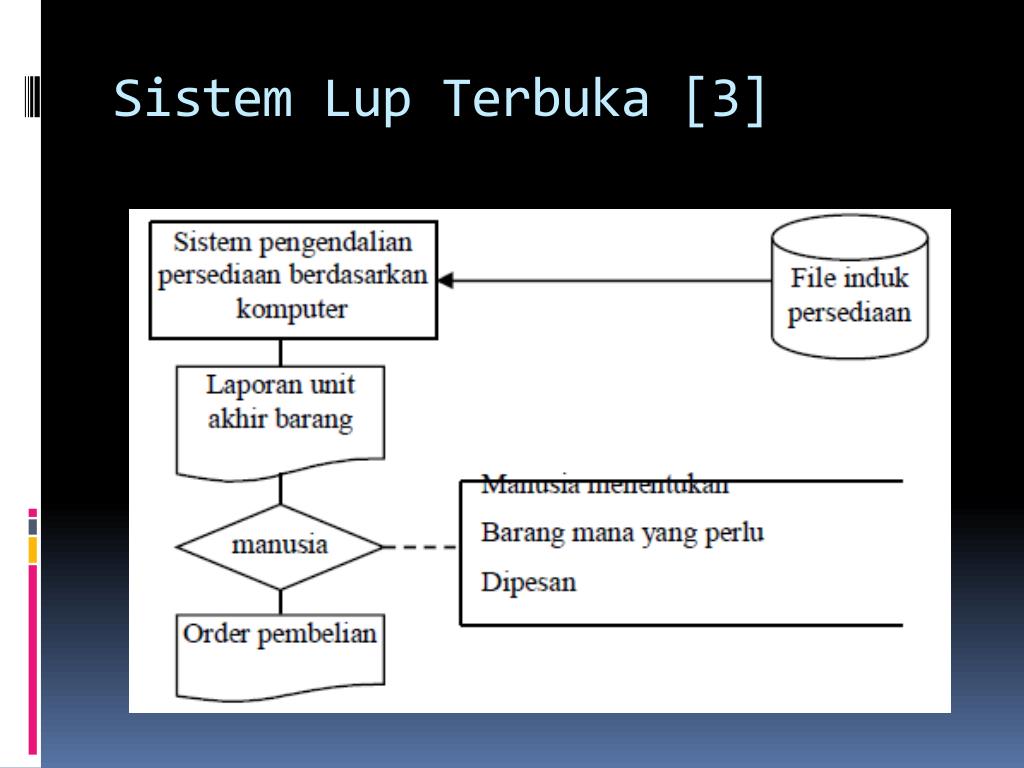

30. SistemLup Terbuka [3]

31. SistemLup Terbuka [4] • Sistemperlumemilikipengendalian yang baik, sehinggaperludirancangsedemikianrupa . • Sistemrelatiftertutupmerupakansistem yang paling baik, bekerjasecaraotomatis, danterbukauntukpengaruh yang baik.

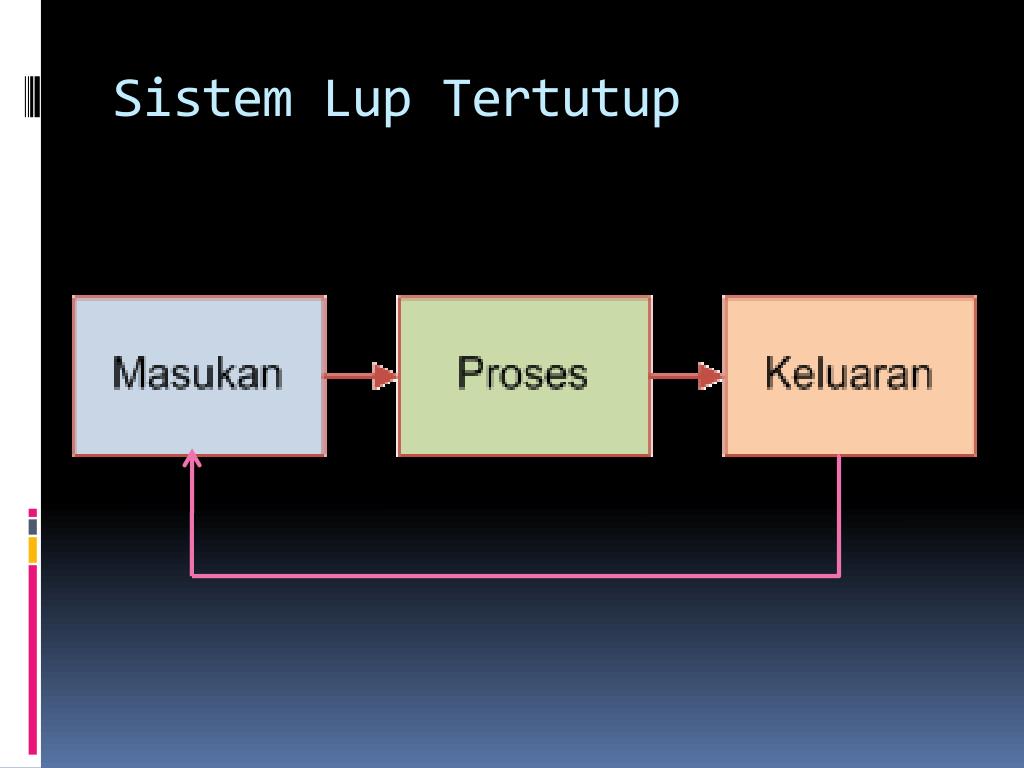

32. SistemLupTertutup

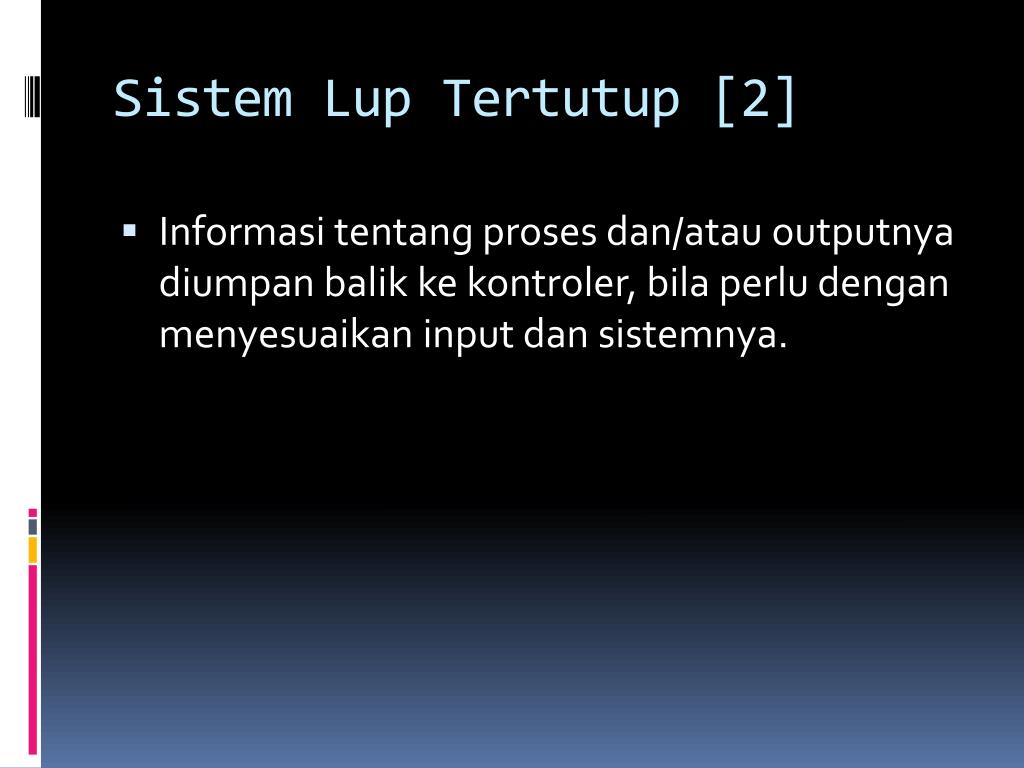

33. SistemLupTertutup [2] • Informasitentangprosesdan/atauoutputnyadiumpanbalikkekontroler, bilaperludenganmenyesuaikan input dansistemnya.

34. SistemLupTertutup [3]

35. Input-Prosesor-Output • Input bisaberasaldari output sistem lain. • Output merupakanhasilsuatuoperasi. • Prosesormeliputikegiatanuntukmengubahinputoutput. • Adabaiknyaanalismeneliti output darisistemsebelummengidentifikasiunsurlainnya.

36. Prosesorsebagaikotakhitam • Konsepsikotakhitammencerminkansuatukarakteristik yang mendasardarisistemumpanbalik yang kompleks. • Penyebab: • Kerinciansistem yang sangatberagamdansulitdipelajari. • Kesulitanuntukmenentukankendala/batas; • SalahsatutugaspertamaAnalis menentukanbatassistem. Manfaat: • Membatasijumlahsubsistem yang harusdipelajari. • Menekankanbetapapentingnyapengintegrasiansemuasubsistemitu. • Memusatkansemuaupayadalambidang-bidang yang paling menguntungkan. • Menciutkanmasalahmenjadiproporsi yang dapatdikendalikan.

37. KontroldanUmpanBalik • Tujuanumpanbalikadalahkontrol. • Kontrol: fungsisistem yang membandingkan output dengansebuahstandar yang ditetapkansebelumnya. • UmpanBalik: fungsi yang memberikaninformasiataspenyimpangandari output, danmemasukaninformasiinisebagai input sehinggasemuapenyimpangandapatdikoreksi. • Sistemluptertutup/umpanbalikmemilikikemampuanuntukmengendalikandirinyadalammencapaitujuantertentu yang didefinisikansendiri.

38. LupUmpanBalik

39. SistemUmpanBalik • Sistemumpanbalikpositif • Menciptakanprosespertumbuhandimanasuatukejadianmenimbulkanakibat yang memperbesarkejadianberikutknyasecaraterus-menerus. • Ciriumpanbalikpositif: ketidakstabilan, ketidakseimbangan, pertumbahan, ataumemperkuat. • Sistemumpanbaliknegatif Selaluberusahamencapaitujuantertentuataukeseimbangan, danberusahamemberikankoreksisebagaitindakanmengatasikegagalanmencapaitujuanataukeseimbangantersebut.

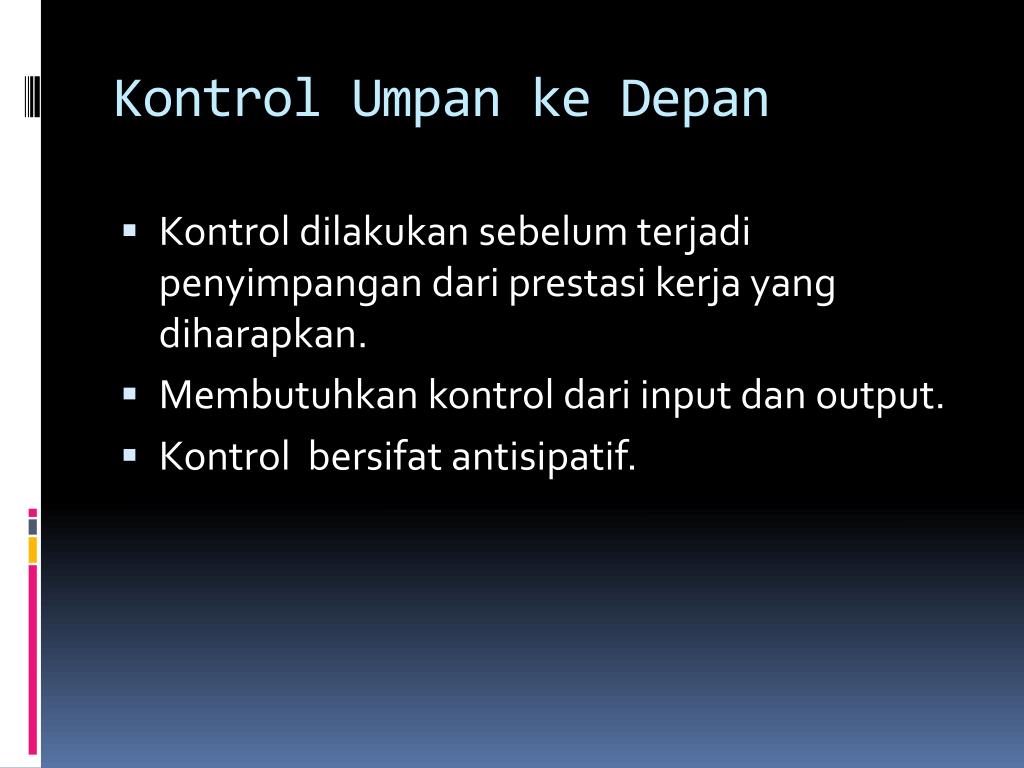

40. KontrolUmpankeDepan • Kontroldilakukansebelumterjadipenyimpangandariprestasikerja yang diharapkan. • Membutuhkankontroldari input dan output. • Kontrolbersifatantisipatif.
