  1. Vlny Přenos informace? HRW kap. 17, 18

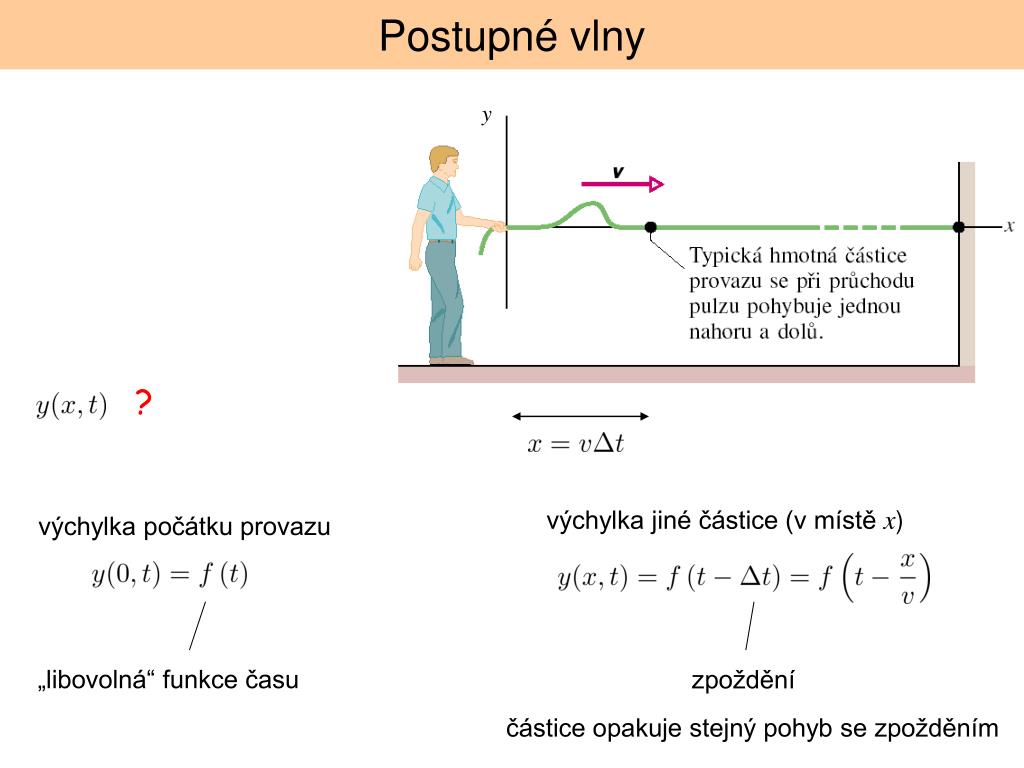

  2. Postupné vlny y ? výchylka jiné částice (v místě x) výchylka počátku provazu „libovolná“ funkce času zpoždění částice opakuje stejný pohyb se zpožděním

  3. Postupné vlny y „libovolná“ funkce popisuje postupnou vlnu jdoucí rychlostí v ve/proti směru osy x

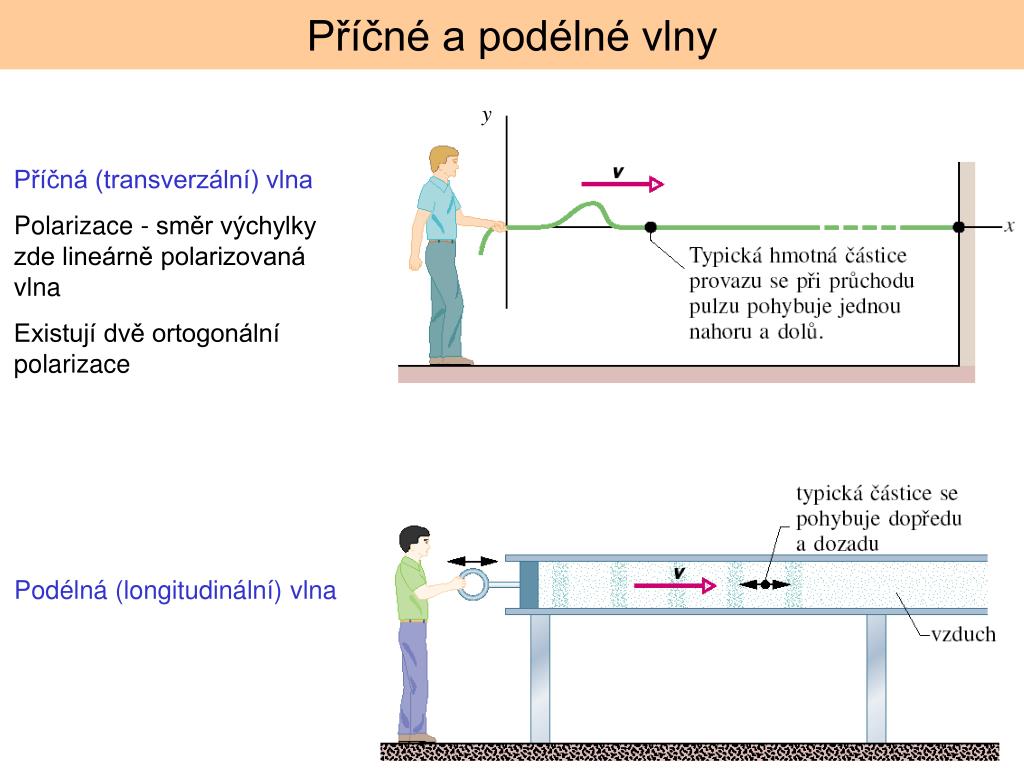

  4. Příčné a podélné vlny y Příčná (transverzální) vlna Polarizace - směr výchylky zde lineárně polarizovaná vlna Existují dvě ortogonální polarizace Podélná (longitudinální) vlna

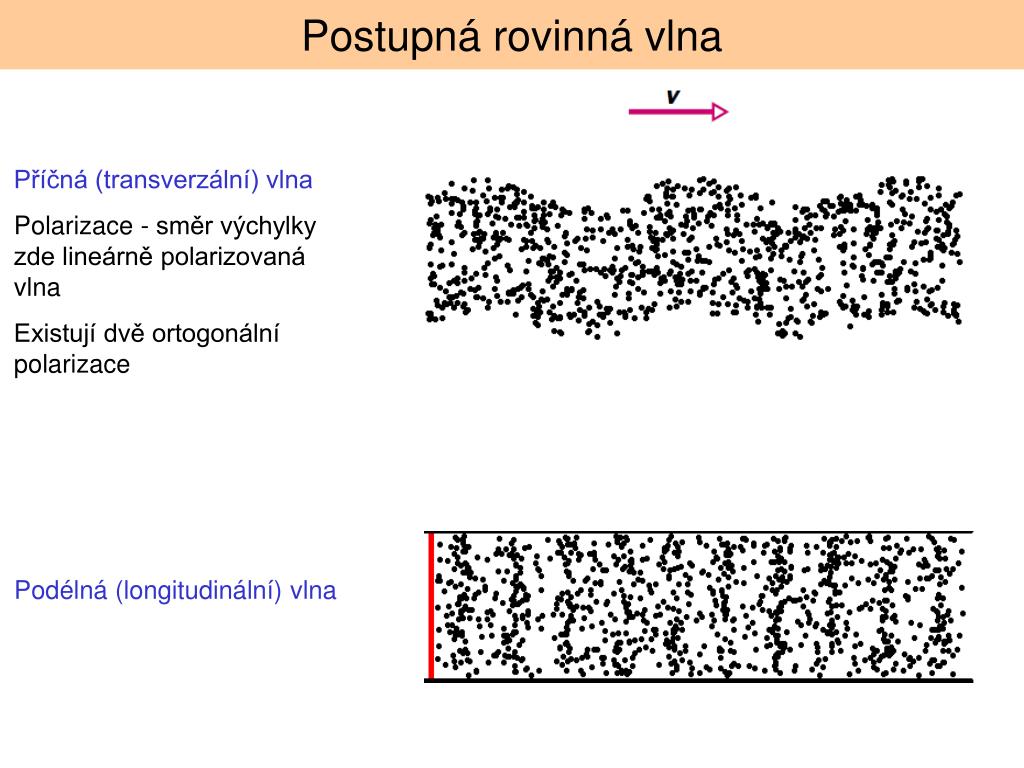

  5. Postupná rovinná vlna Příčná (transverzální) vlna Polarizace - směr výchylky zde lineárně polarizovaná vlna Existují dvě ortogonální polarizace Podélná (longitudinální) vlna

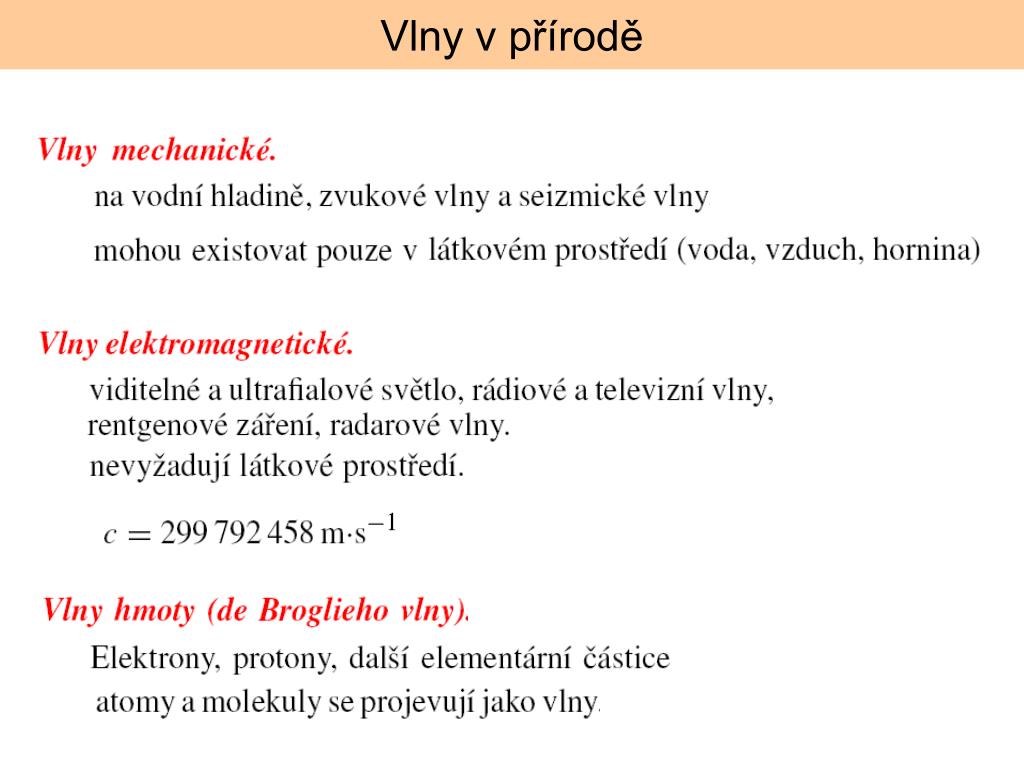

  6. Vlny v přírodě

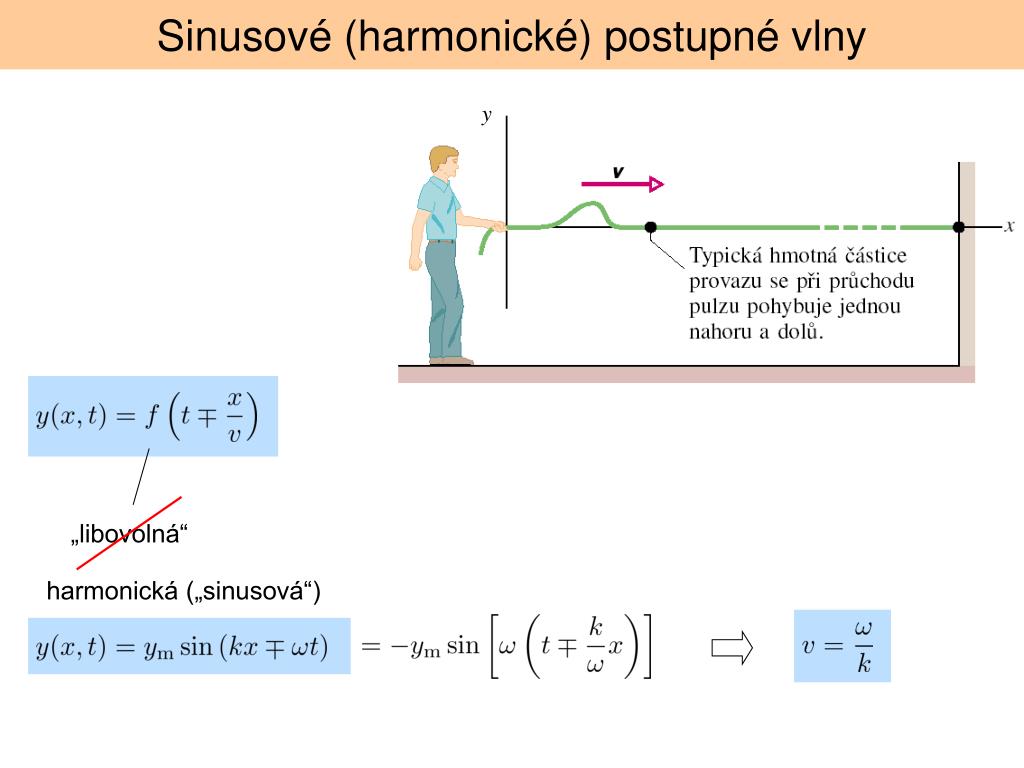

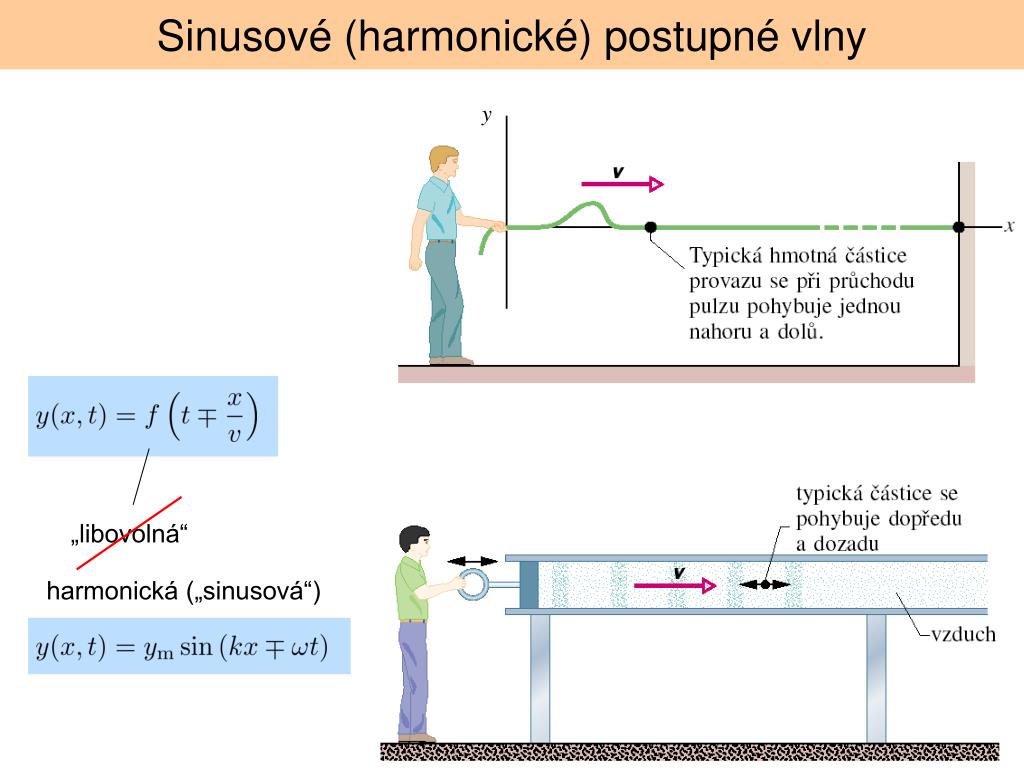

  7. Sinusové (harmonické) postupné vlny y „libovolná“ harmonická („sinusová“)

  8. Sinusové (harmonické) postupné vlny y „libovolná“ harmonická („sinusová“)

  9. Sinusové (harmonické) postupné vlny fáze Amplituda

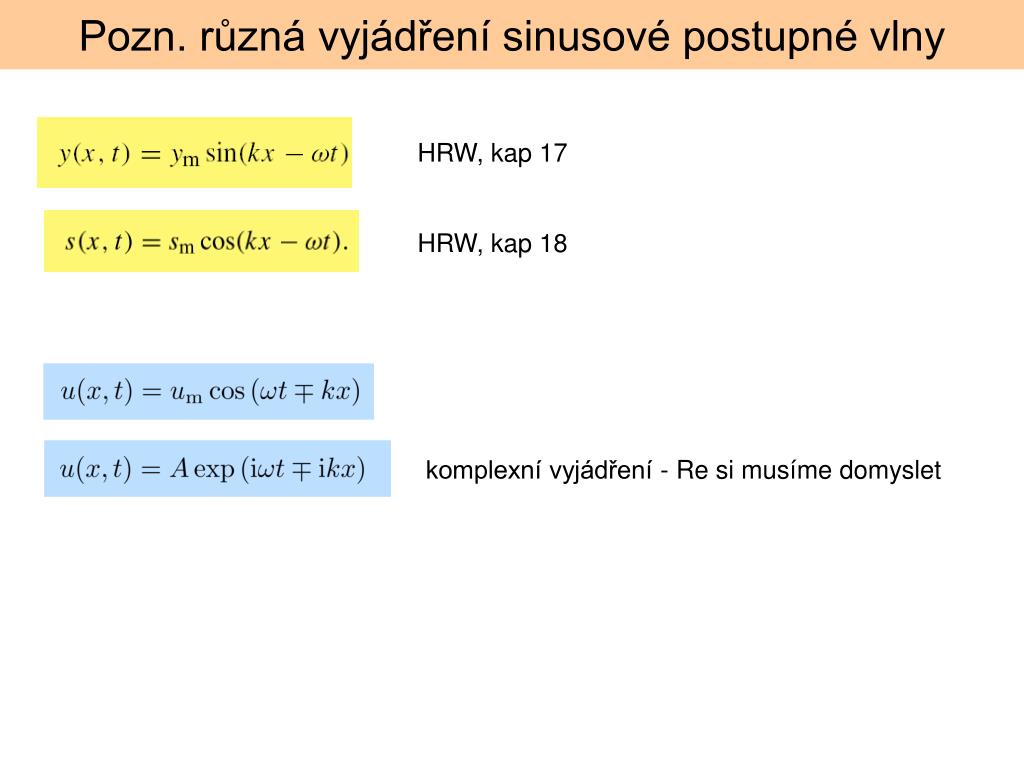

  10. Pozn. různá vyjádření sinusové postupné vlny HRW, kap 17 HRW, kap 18 komplexní vyjádření - Re si musíme domyslet

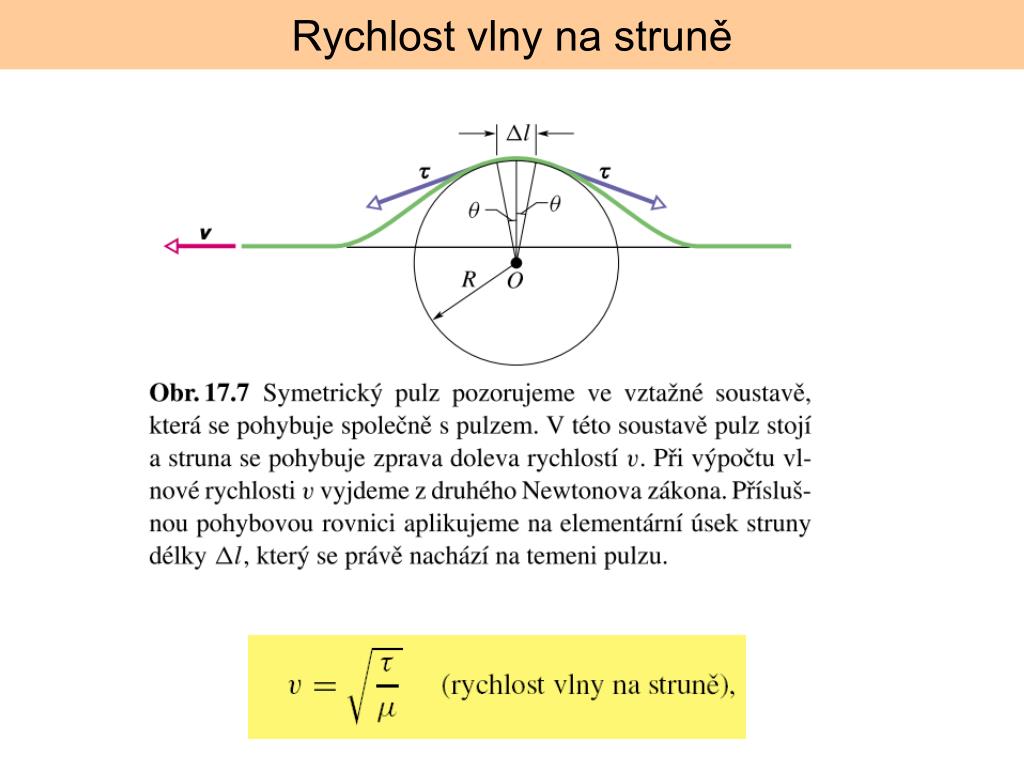

  11. Rychlost vlny na struně

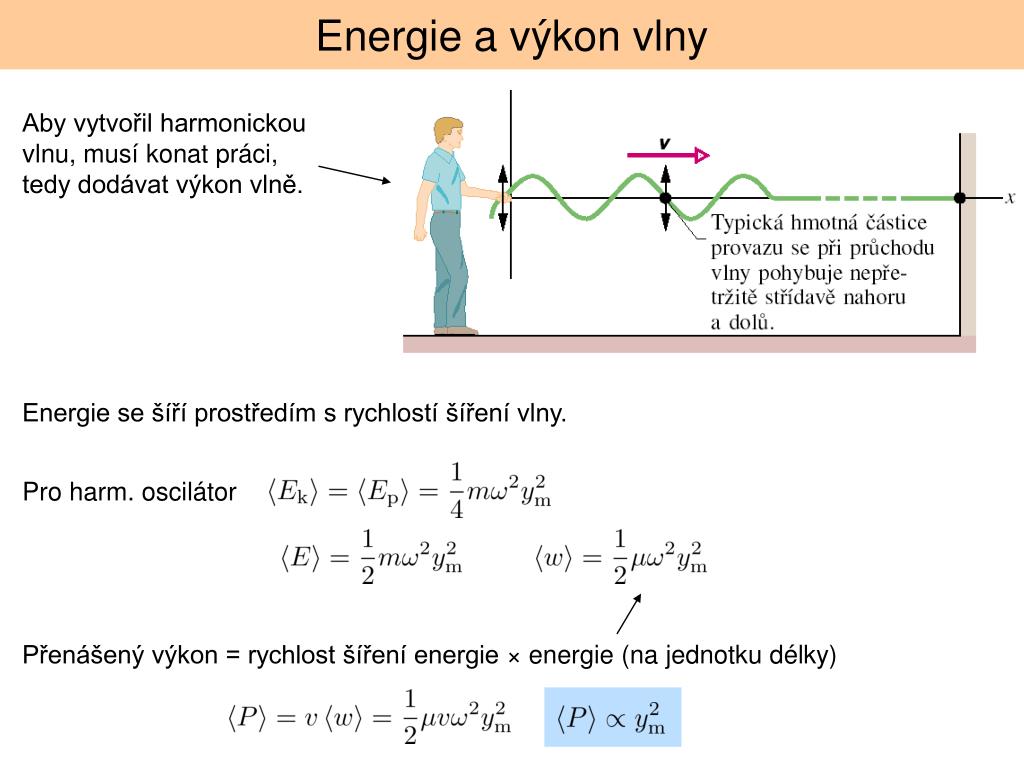

  12. Energie a výkon vlny Aby vytvořil harmonickou vlnu, musí konat práci, tedy dodávat výkon vlně. Energie se šíří prostředím s rychlostí šíření vlny. Pro harm. oscilátor Přenášený výkon = rychlost šíření energie × energie (na jednotku délky)

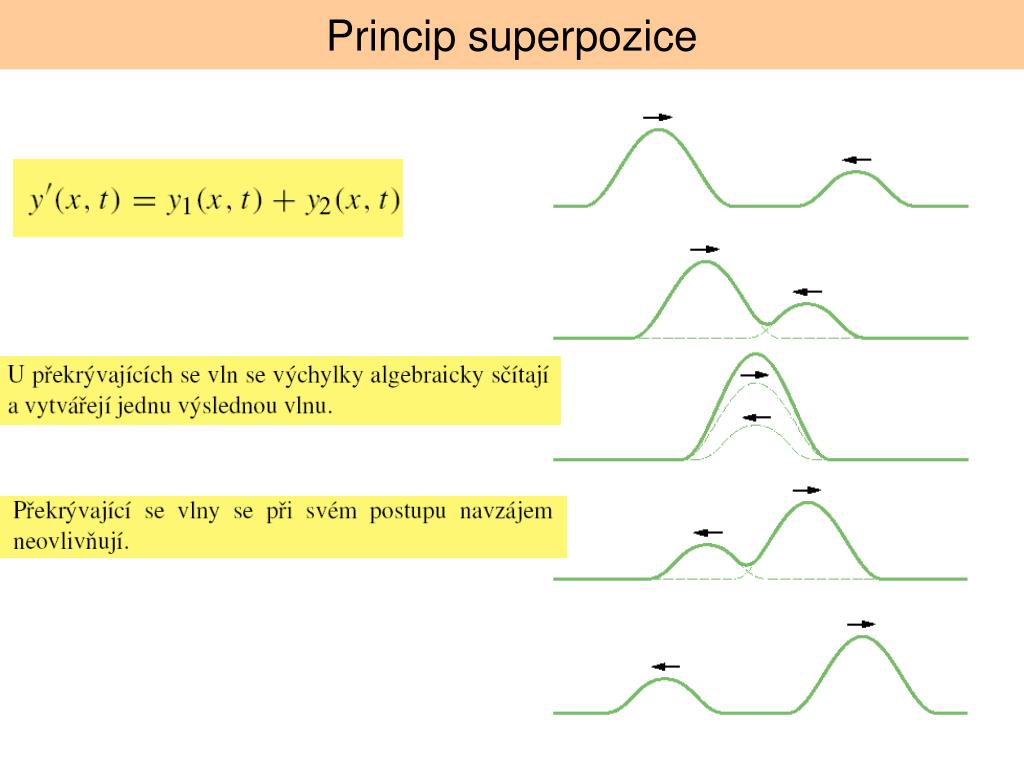

  13. Princip superpozice

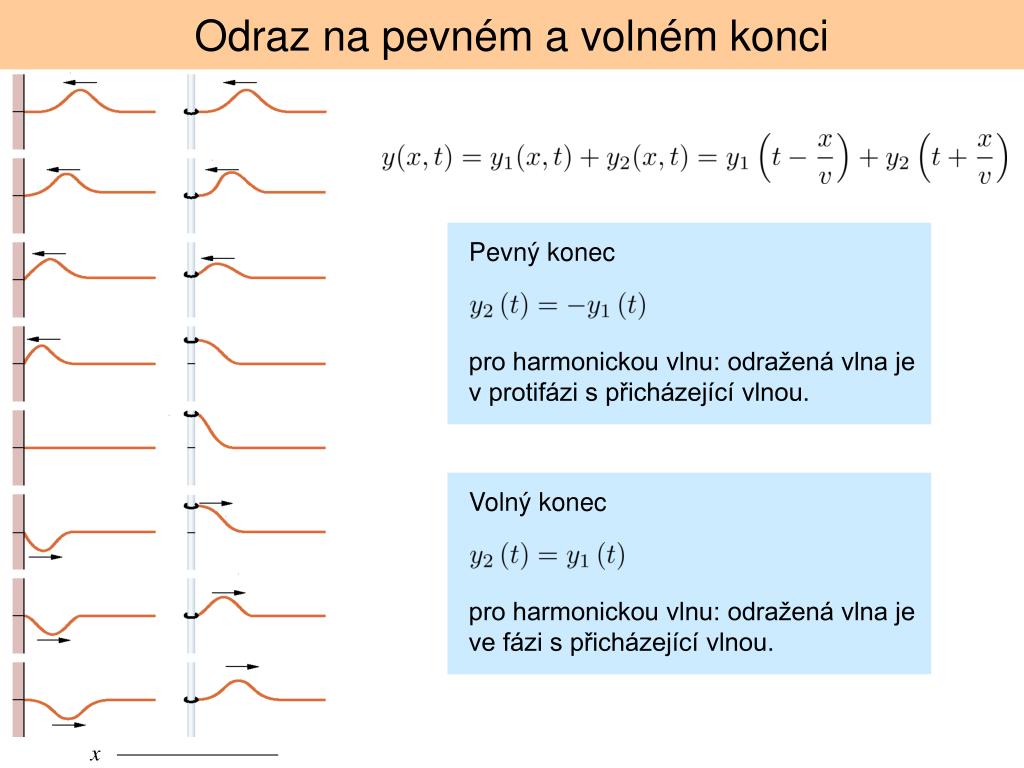

  14. Odraz na pevném a volném konci Pevný konec pro harmonickou vlnu: odražená vlna je v protifázi s přicházející vlnou. Volný konec pro harmonickou vlnu: odražená vlna je ve fázi s přicházející vlnou. x

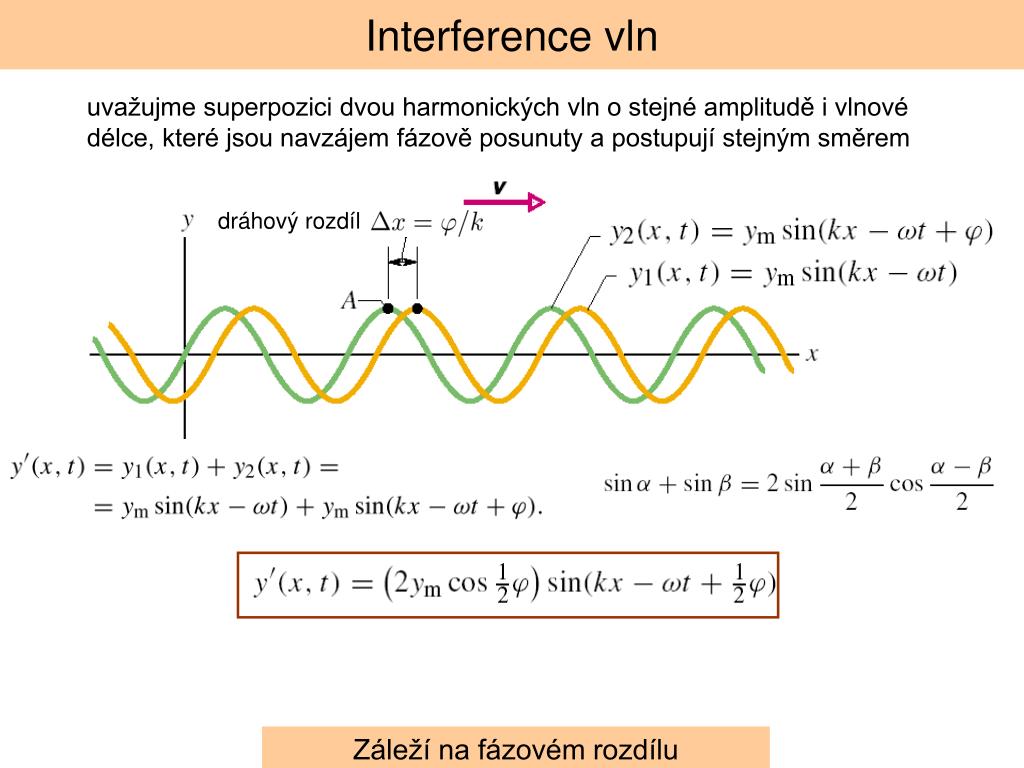

  15. Interference vln uvažujme superpozici dvou harmonických vln o stejné amplitudě i vlnové délce, které jsou navzájem fázově posunuty a postupují stejným směrem dráhový rozdíl Záleží na fázovém rozdílu

  16. Interference vln uvažujme superpozici dvou harmonických vln o stejné amplitudě i vlnové délce, které jsou navzájem fázově posunuty a postupují stejným směrem dráhový rozdíl vnikne opět harmonická vlna o stejné vlnové délce postupující stejným směrem Interference: Amplituda výsledné vlny se v závislosti na fázovém rozdílu může měnit z minimální hodnoty do maximální hodnoty

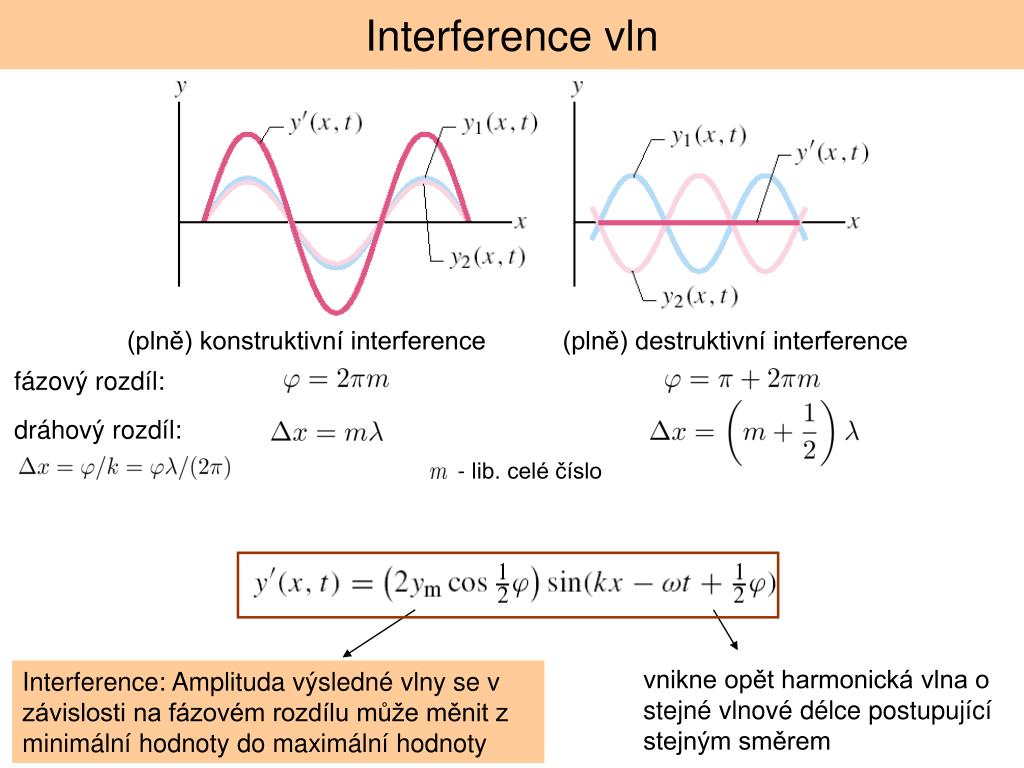

  17. Interference vln (plně) konstruktivní interference (plně) destruktivní interference fázový rozdíl: dráhový rozdíl: - lib. celé číslo vnikne opět harmonická vlna o stejné vlnové délce postupující stejným směrem Interference: Amplituda výsledné vlny se v závislosti na fázovém rozdílu může měnit z minimální hodnoty do maximální hodnoty

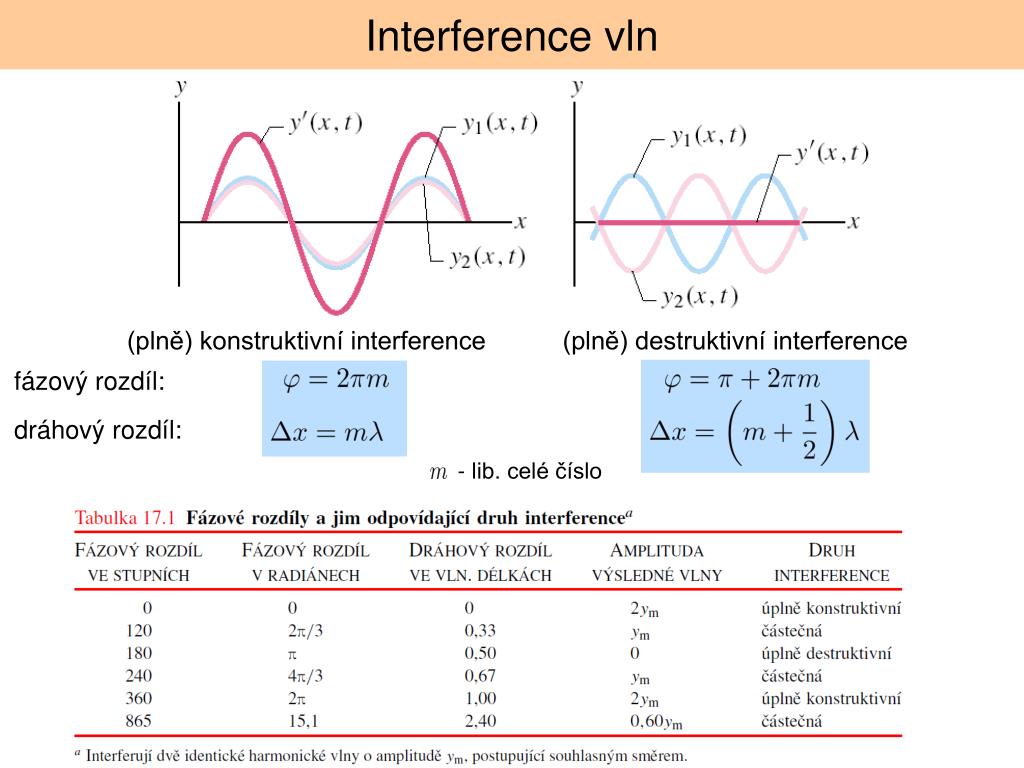

  18. Interference vln (plně) konstruktivní interference (plně) destruktivní interference fázový rozdíl: dráhový rozdíl: - lib. celé číslo

  19. Fázory y

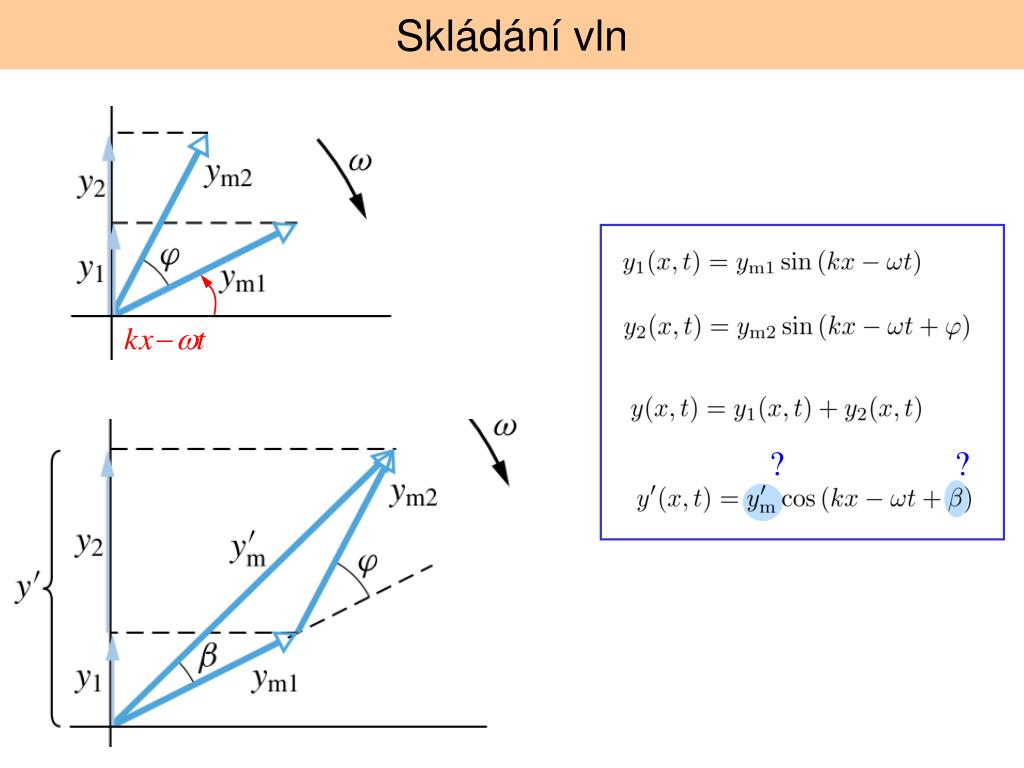

  20. Skládání vln ? ?

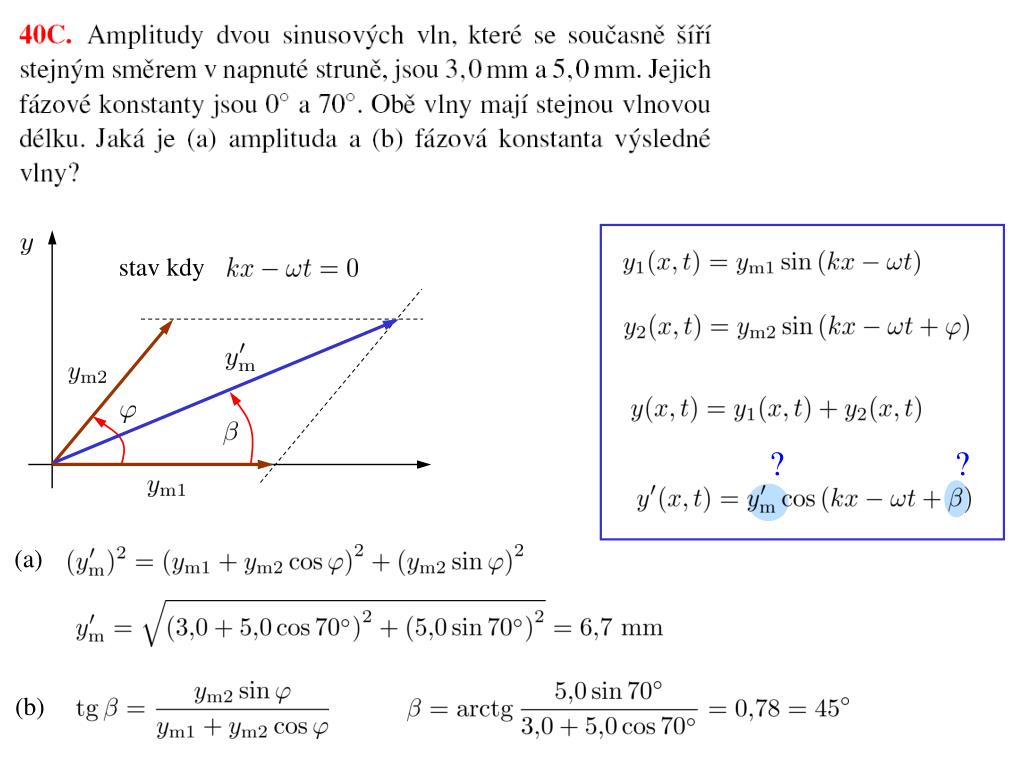

  21. stav kdy ? ? (a) (b)

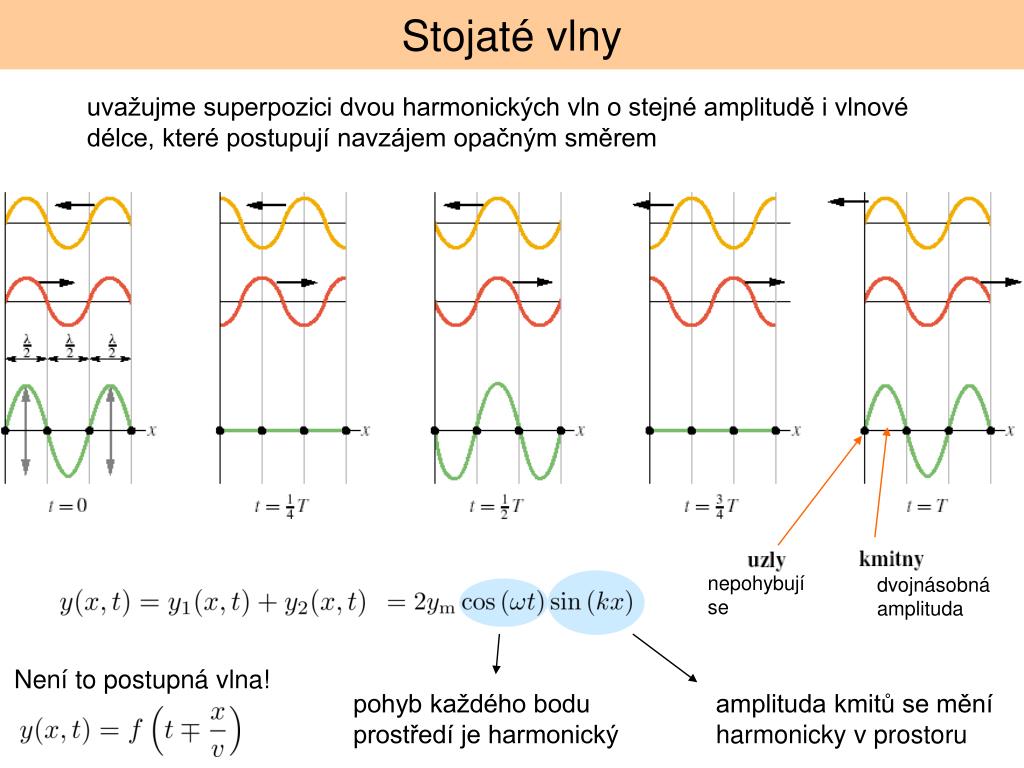

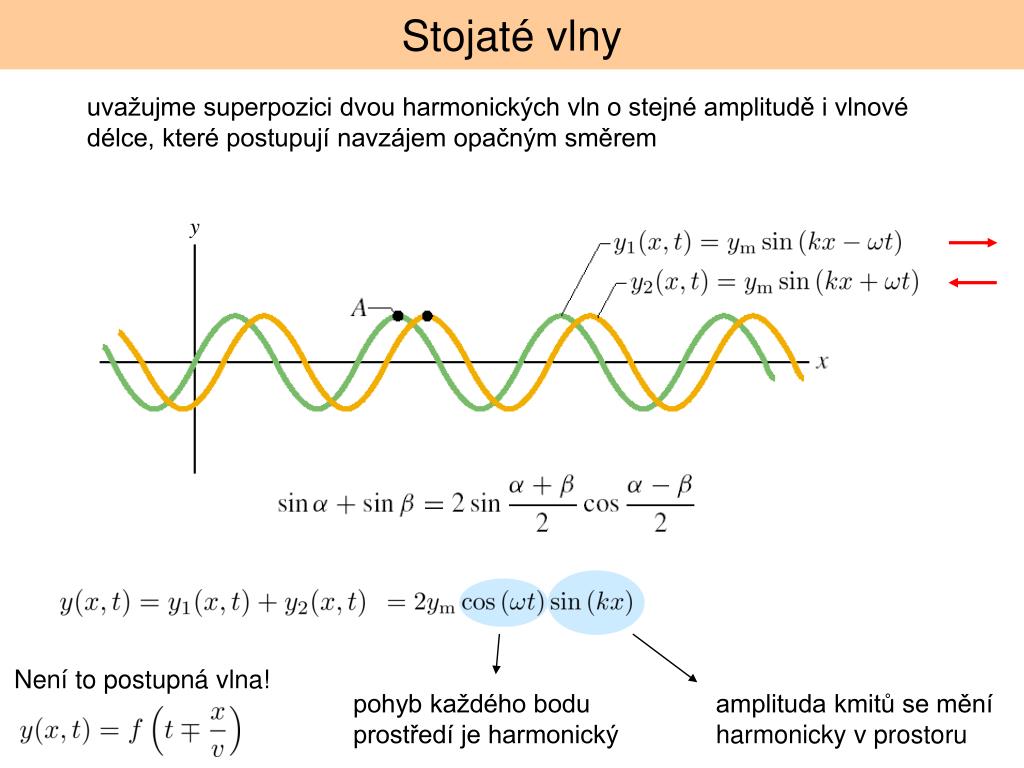

  22. Stojaté vlny uvažujme superpozici dvou harmonických vln o stejné amplitudě i vlnové délce, které postupují navzájem opačným směrem y Není to postupná vlna! pohyb každého bodu prostředí je harmonický amplituda kmitů se mění harmonicky v prostoru

  23. Stojaté vlny uvažujme superpozici dvou harmonických vln o stejné amplitudě i vlnové délce, které postupují navzájem opačným směrem nepohybují se dvojnásobná amplituda Není to postupná vlna! pohyb každého bodu prostředí je harmonický amplituda kmitů se mění harmonicky v prostoru

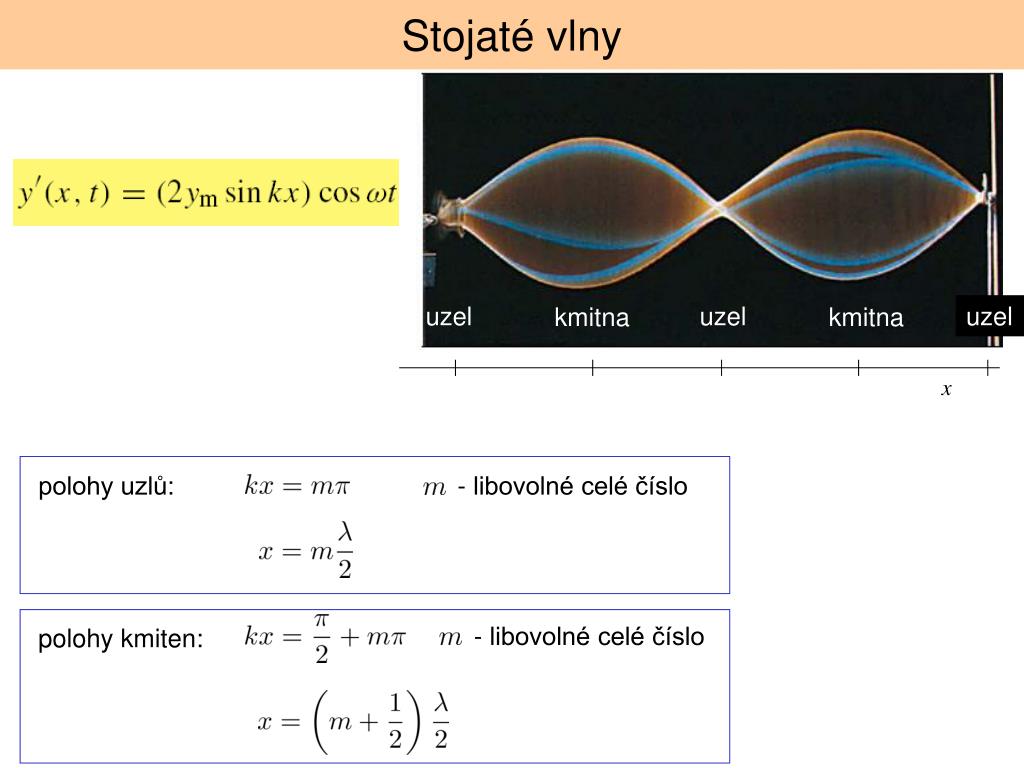

  24. Stojaté vlny uzel uzel uzel kmitna kmitna x polohy uzlů: - libovolné celé číslo - libovolné celé číslo polohy kmiten:

  25. Jak vytvoříme stojaté vlny? Pomocí odrazu Pevný konec - uzel pro harmonickou vlnu: odražená vlna je v protifázi s přicházející vlnou. Volný konec - kmitna pro harmonickou vlnu: odražená vlna je ve fázi s přicházející vlnou. x

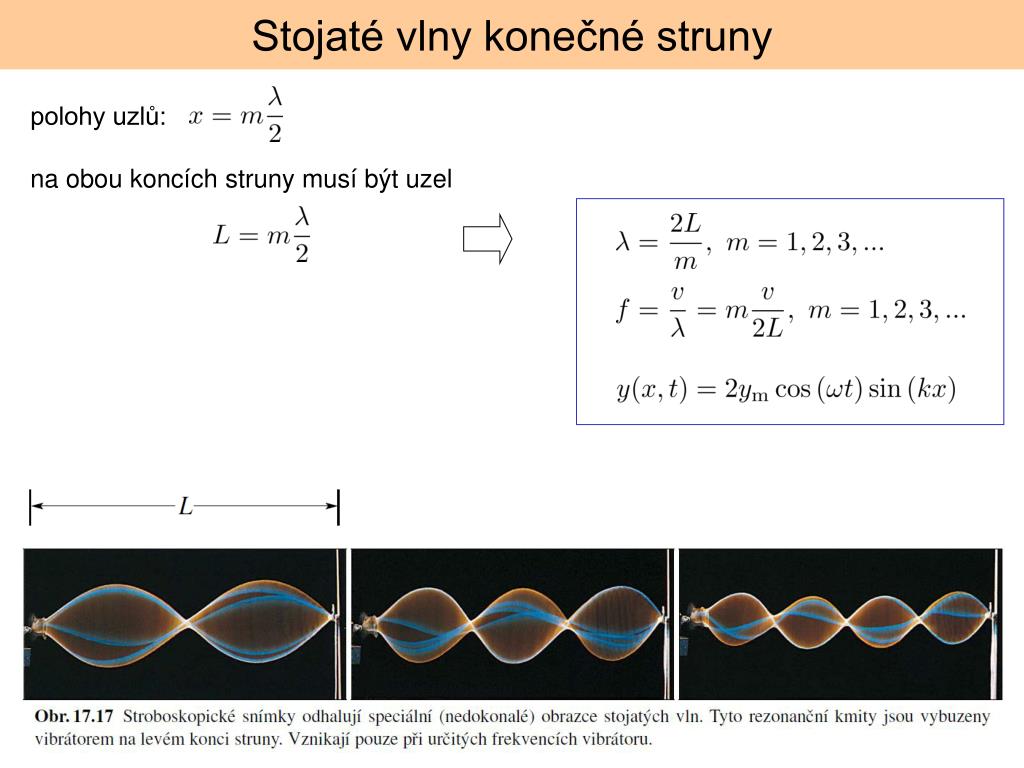

  26. Stojaté vlny konečné struny polohy uzlů: na obou koncích struny musí být uzel

  27. Vlastní kmity (mody), rezonance vlastní funkce vlastní frekvence V každém okamžiku lze popsat tvar struny pomocí superpozice modů. vlastní funkce pro první 3 harmonické frekvence

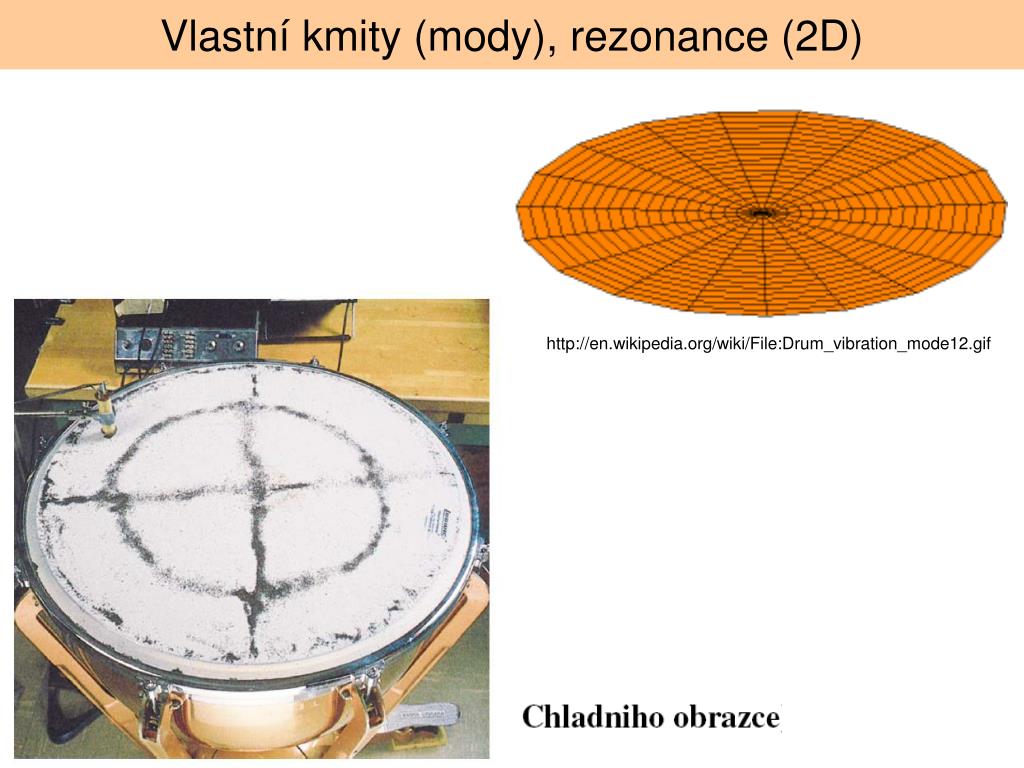

  28. Vlastní kmity (mody), rezonance (2D) http://en.wikipedia.org/wiki/File:Drum_vibration_mode12.gif

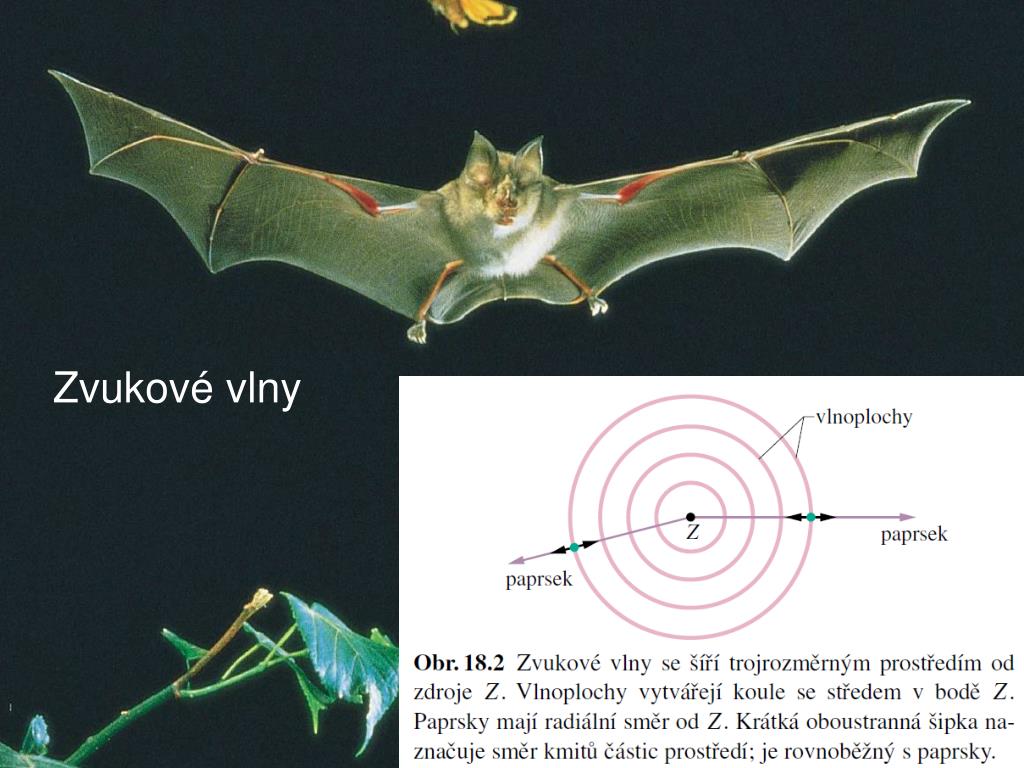

  29. Zvukové vlny

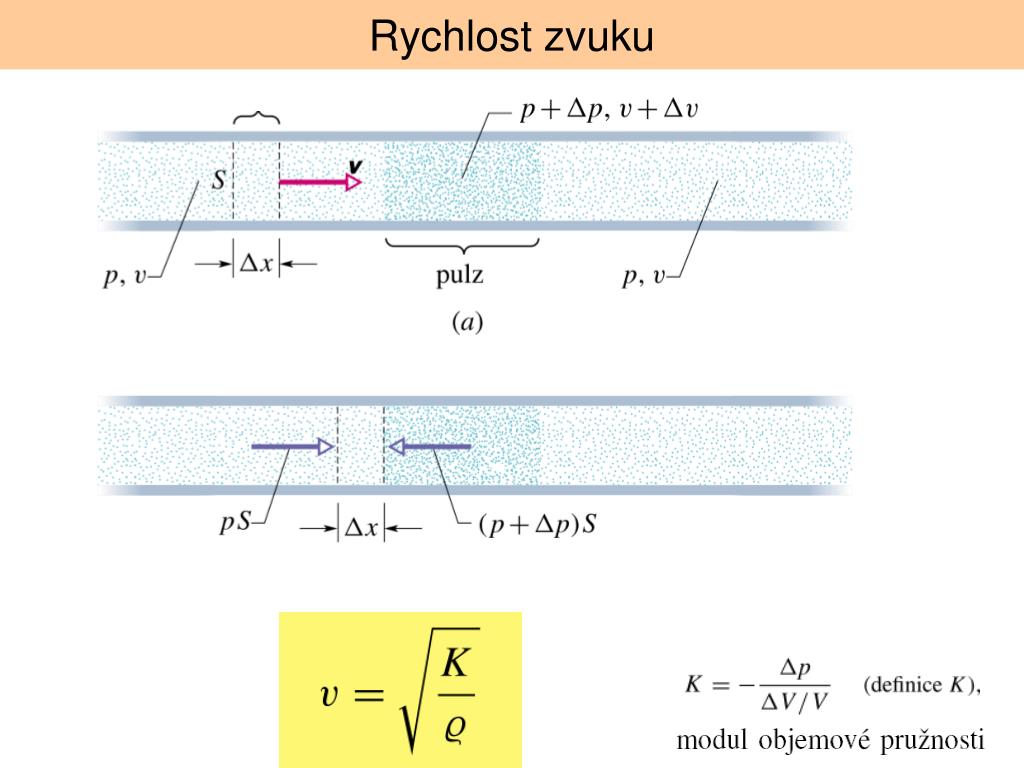

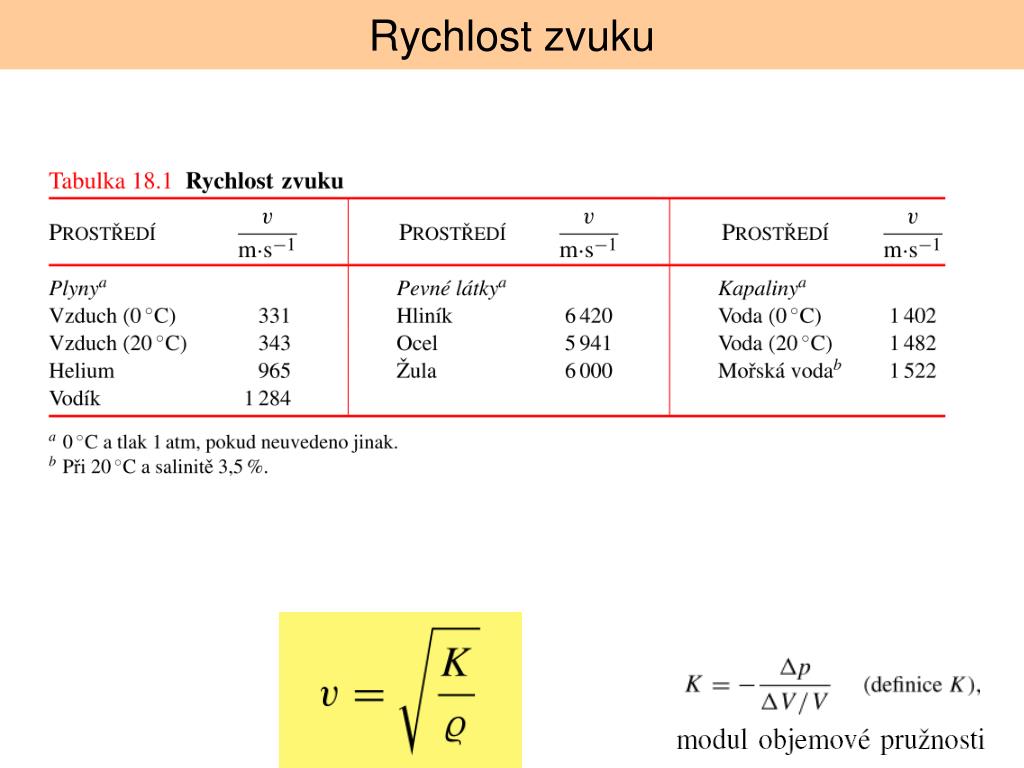

  30. Rychlost zvuku

  31. Rychlost zvuku

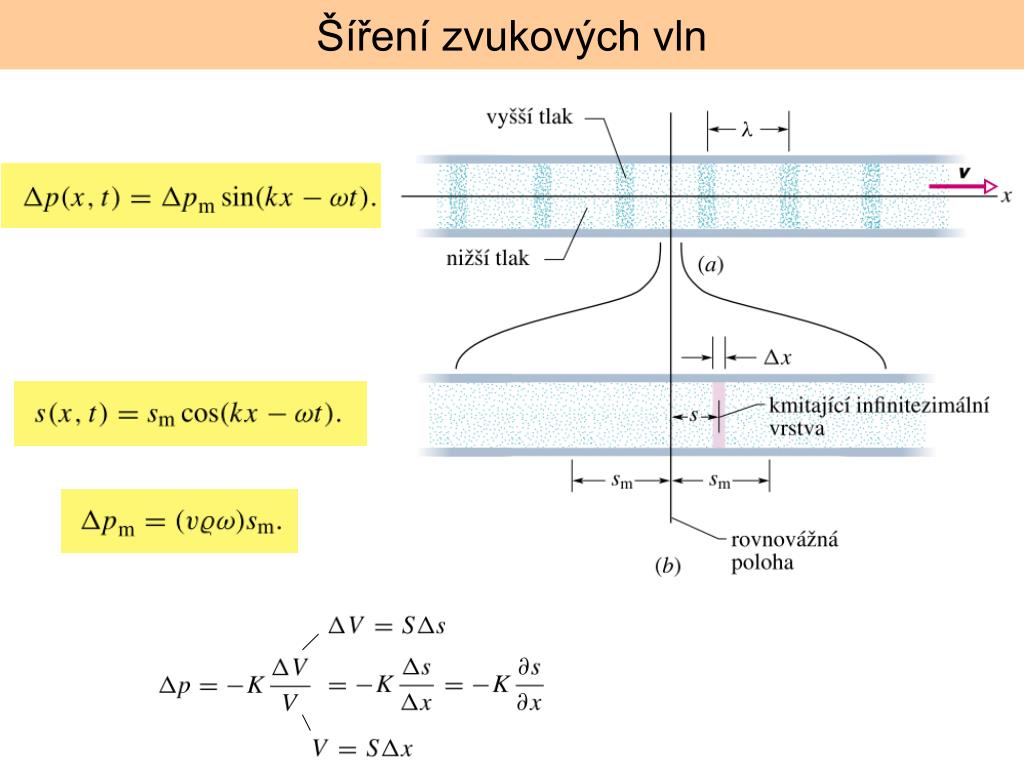

  32. Šíření zvukových vln

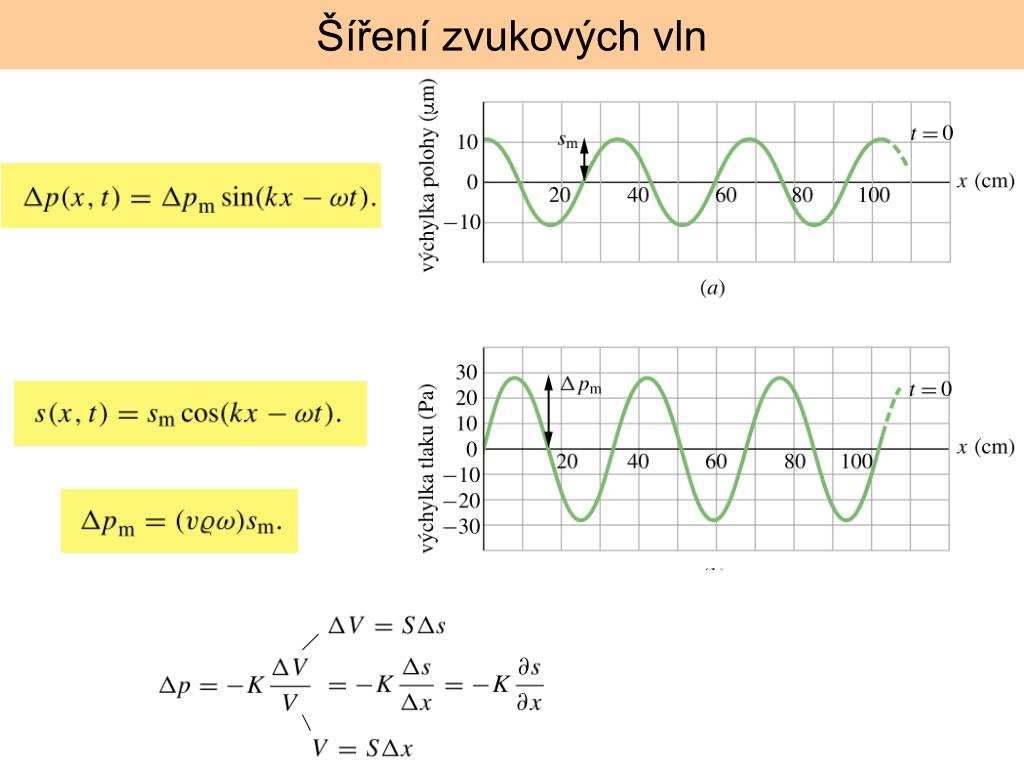

  33. Šíření zvukových vln

  34. Harmonická zvuková vlna: výkon a intenzita Aby vytvořil harmonickou vlnu, musí konat práci, tedy dodávat výkon vlně. Přenášený výkon = rychlost šíření energie × energie (na jednotku délky) Intenzita = střední hodnota energie, která projde za jednotku času jednotkovou plochou kolmou ke směru šíření.

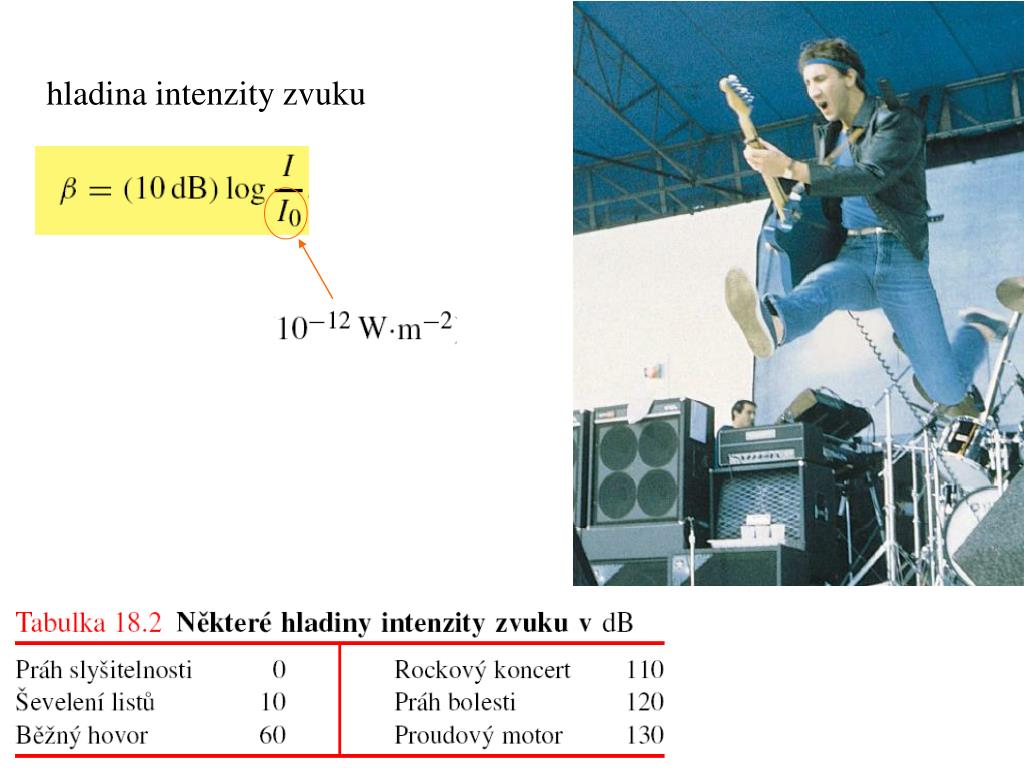

  35. hladina intenzity zvuku

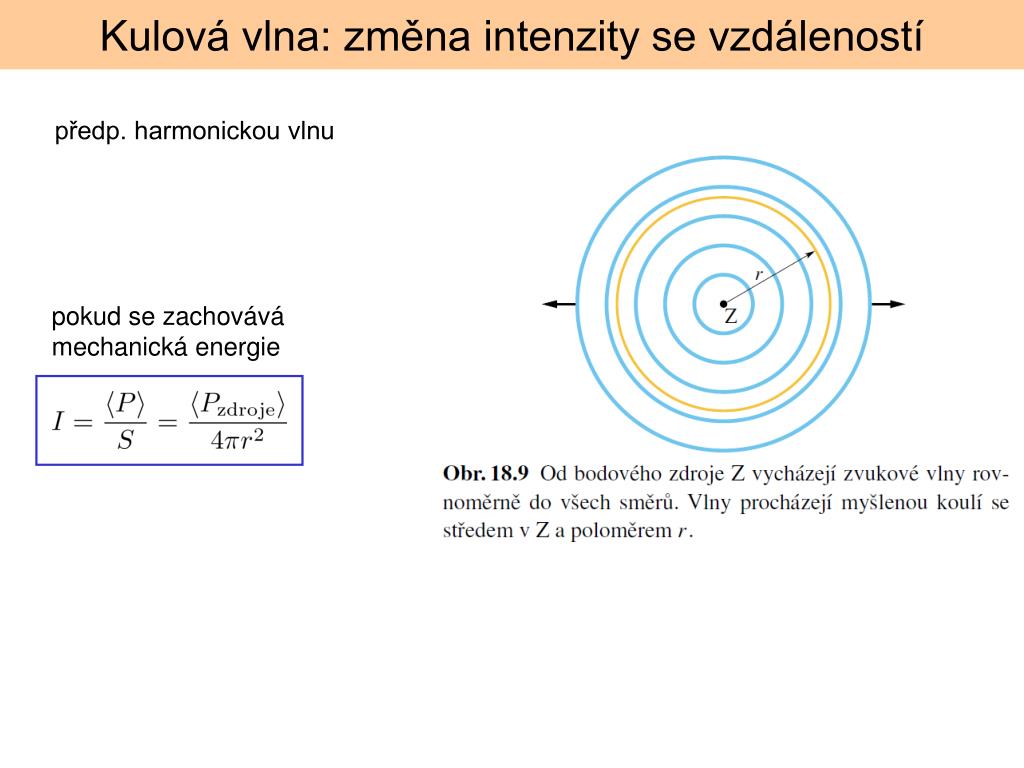

  36. Kulová vlna: změna intenzity se vzdáleností předp. harmonickou vlnu pokud se zachovává mechanická energie

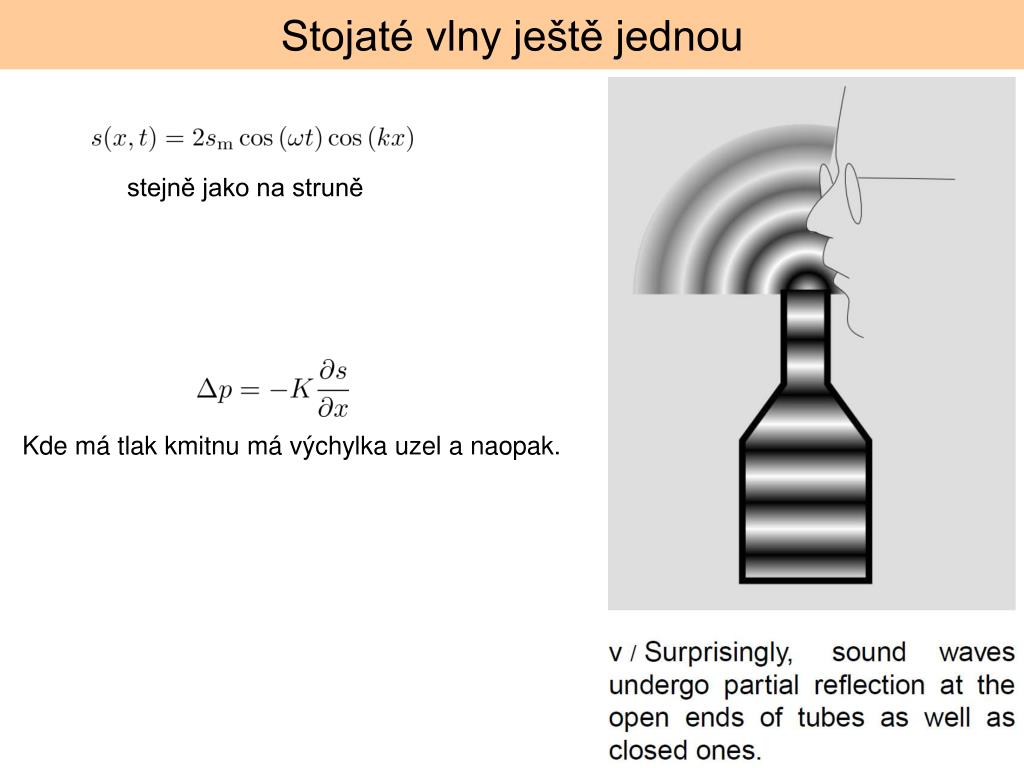

  37. Stojaté vlny ještě jednou stejně jako na struně Kde má tlak kmitnu má výchylka uzel a naopak.

  38. Stojaté vlny ještě jednou

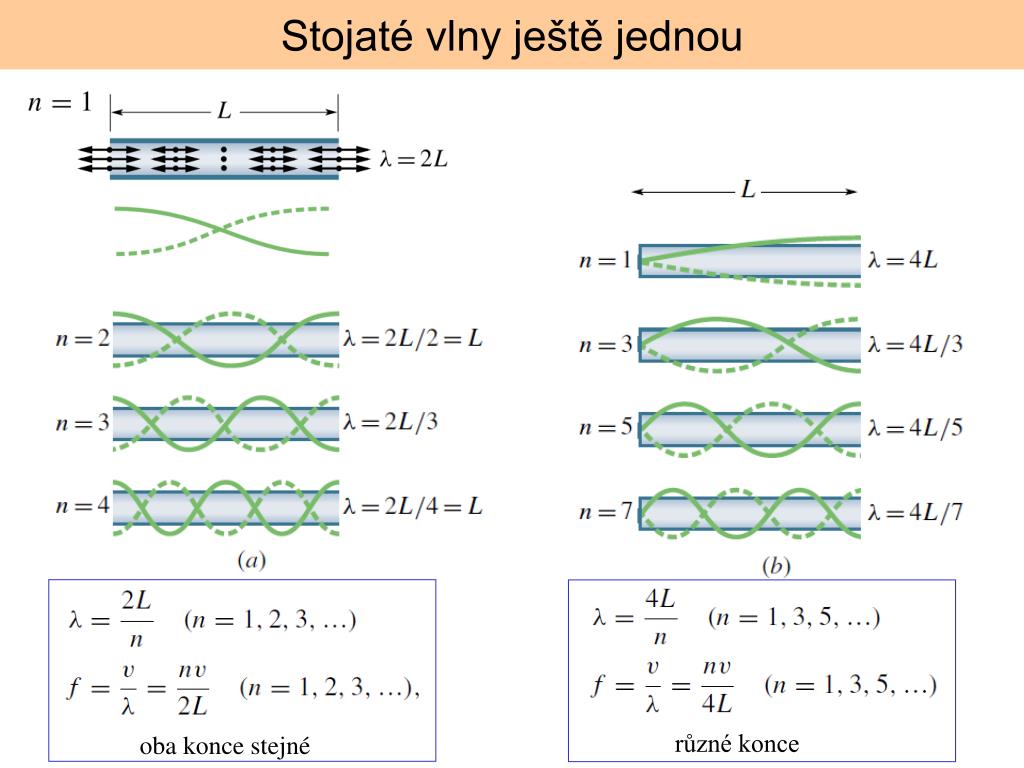

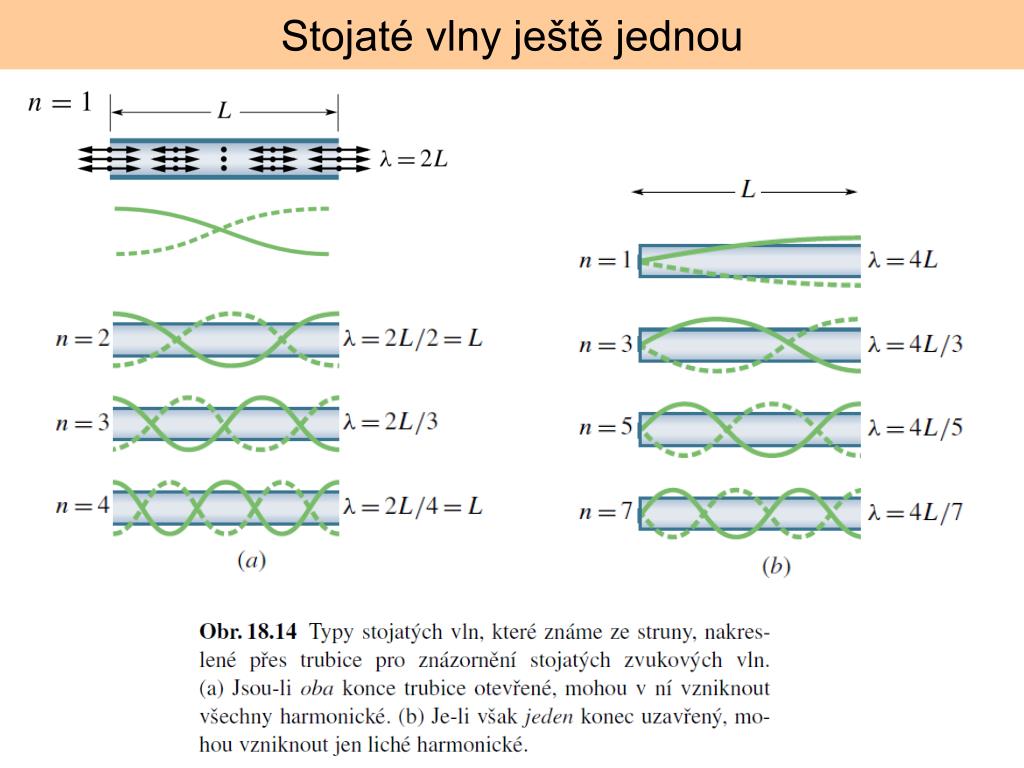

  39. Stojaté vlny ještě jednou různé konce oba konce stejné

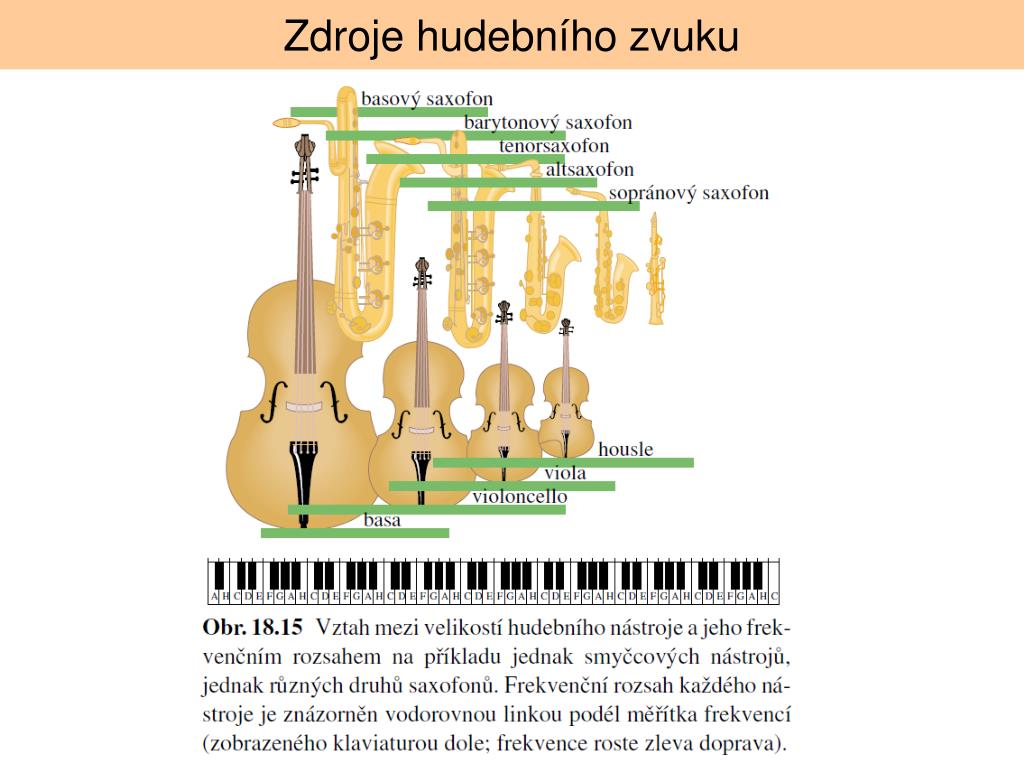

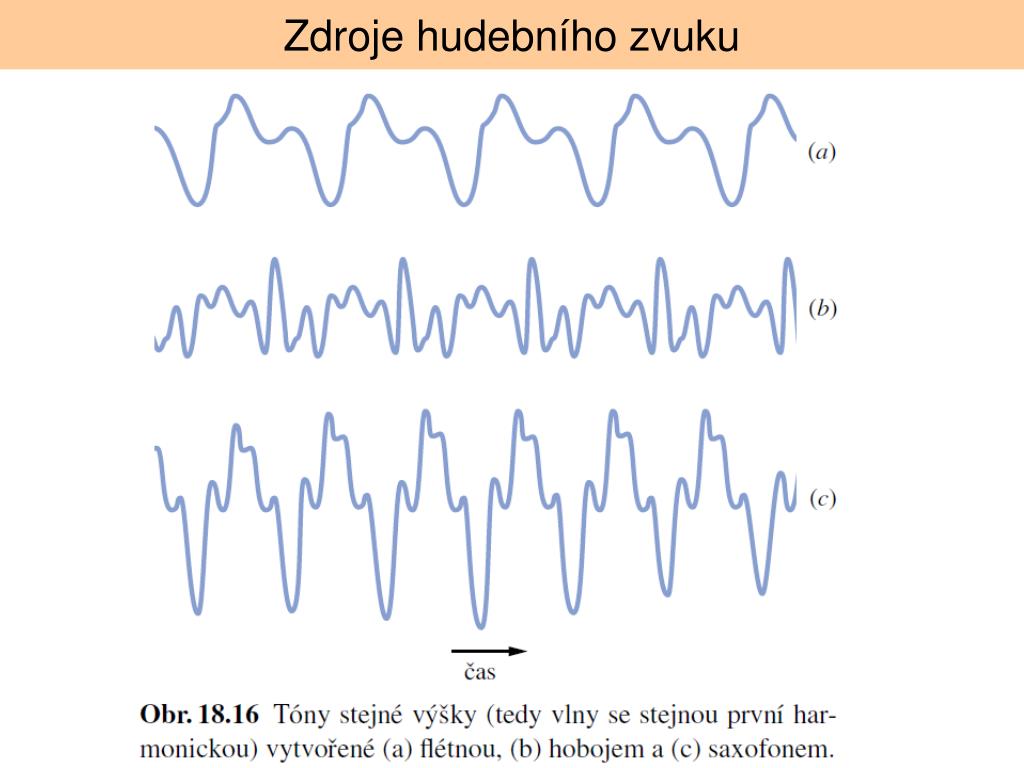

  40. Zdroje hudebního zvuku

  41. Zdroje hudebního zvuku

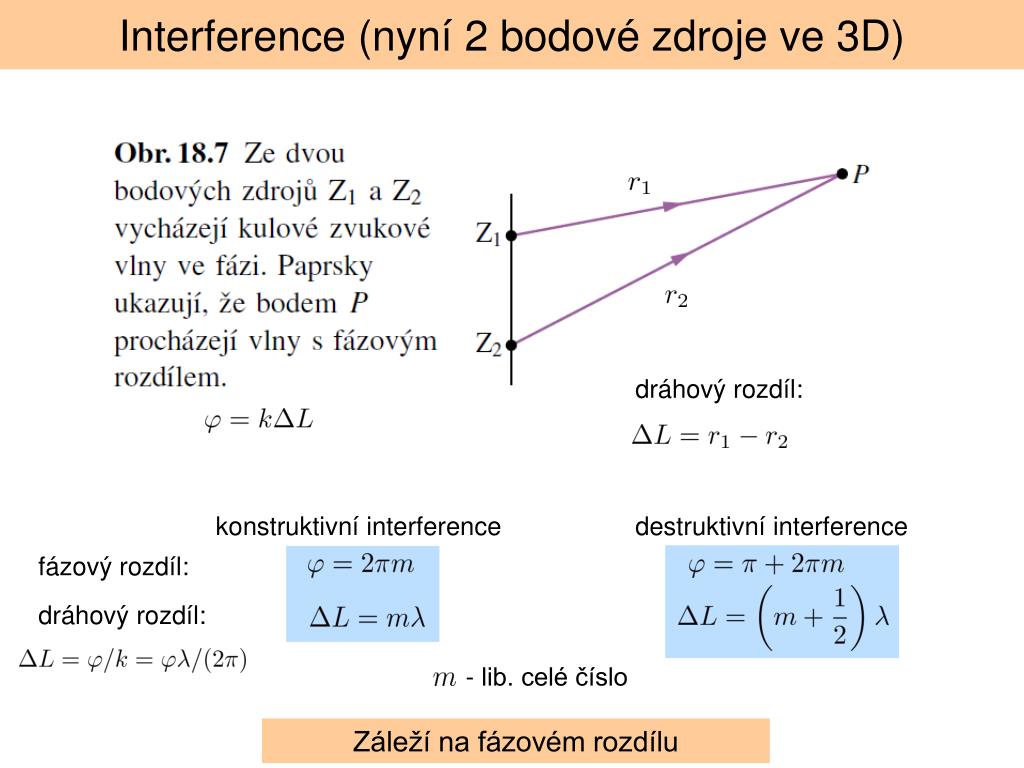

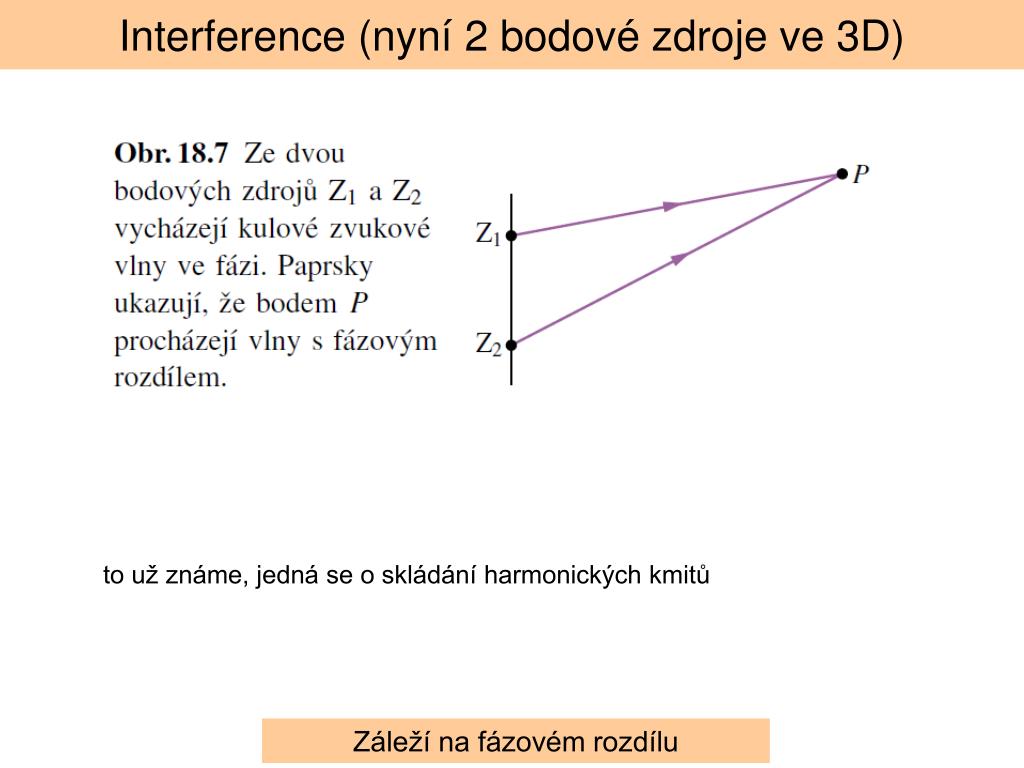

  42. Interference (nyní 2 bodové zdroje ve 3D) to už známe, jedná se o skládání harmonických kmitů Záleží na fázovém rozdílu

  43. Interference (nyní 2 bodové zdroje ve 3D) dráhový rozdíl: konstruktivní interference destruktivní interference fázový rozdíl: dráhový rozdíl: - lib. celé číslo Záleží na fázovém rozdílu

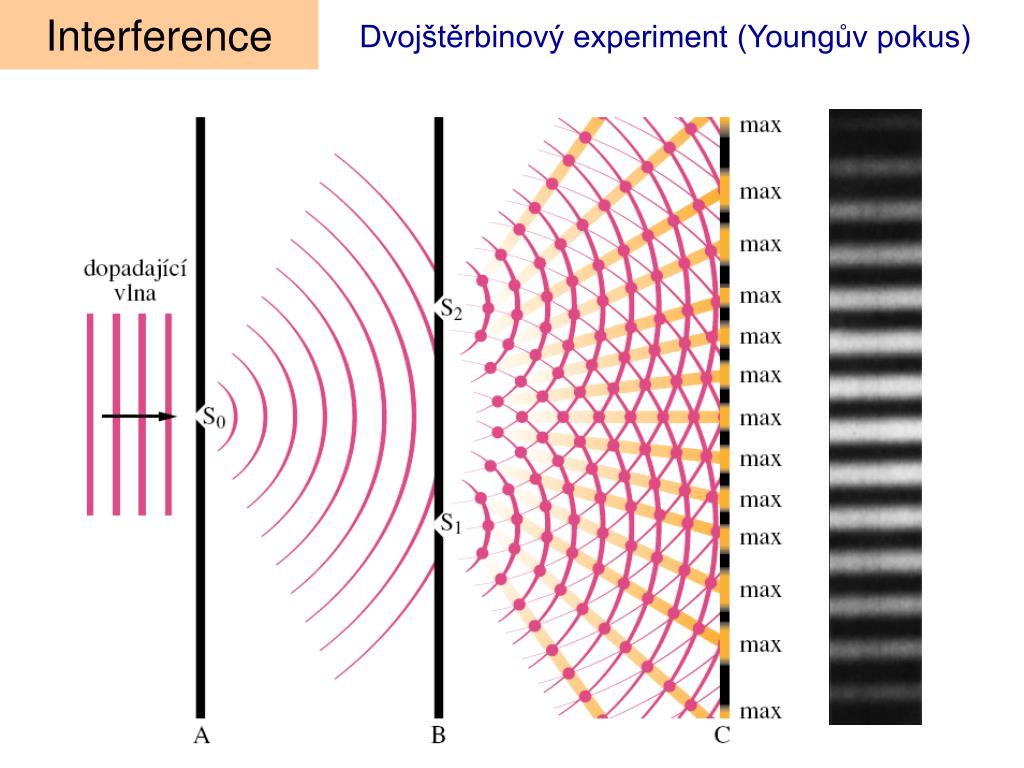

  44. Dvojštěrbinový experiment (Youngův pokus) Interference

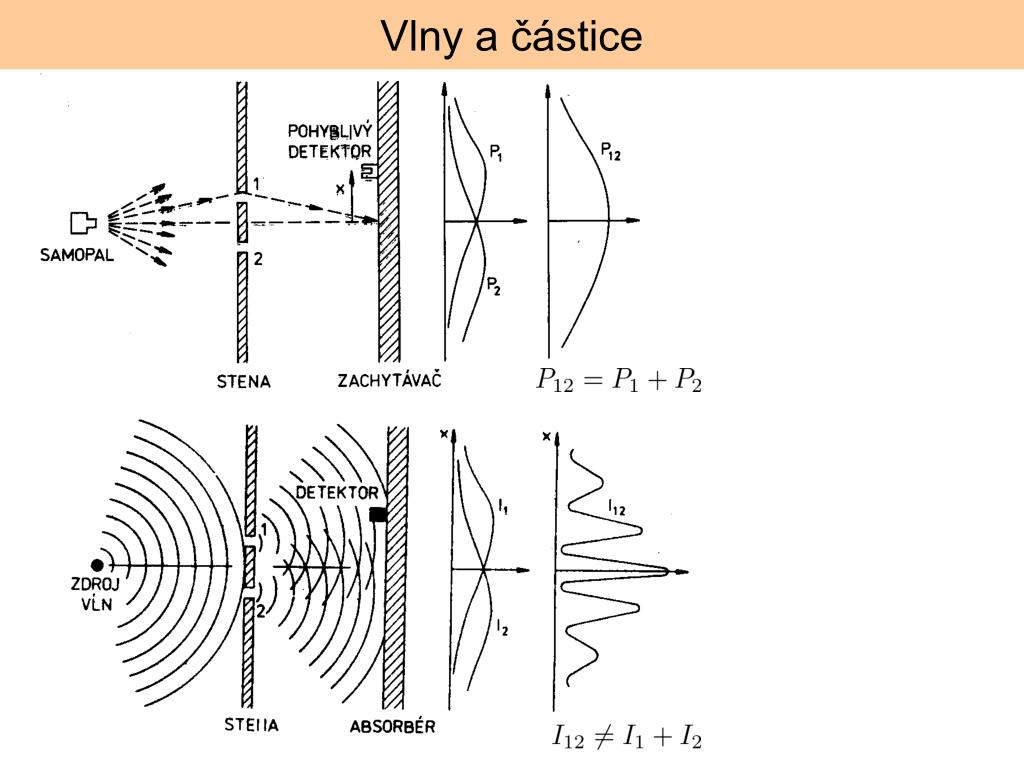

  45. Vlny a částice
