Isı Transferi Problemleri

Isı Transferi Problemleri. Matlab ile ısı transferi problemleri. Isı Transferi Problemleri. Sıcaklığı 100 o olan bir cisim 10 o sıcaklığında bir odaya bırakılıyor. T = 10 dakika sonra sıcaklığı 90 o C ye düşüyor. Başlangıç sıcaklığından itibaren 60 o ’ye ne kadar zamanda düşer ?.

yanni
Download Presentation

Isı Transferi Problemleri

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Isı Transferi Problemleri Matlab ile ısı transferi problemleri.

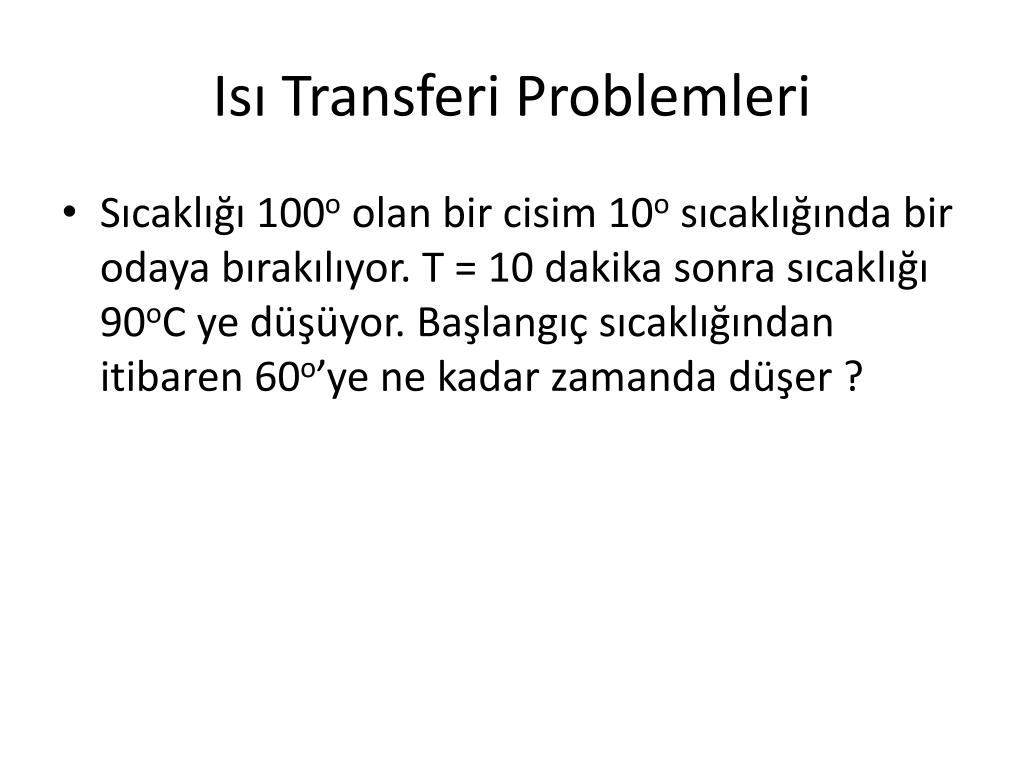

  2. Isı Transferi Problemleri • Sıcaklığı 100o olan bir cisim 10osıcaklığında bir odaya bırakılıyor. T = 10 dakika sonra sıcaklığı 90oC ye düşüyor. Başlangıç sıcaklığından itibaren 60o’ye ne kadar zamanda düşer ?

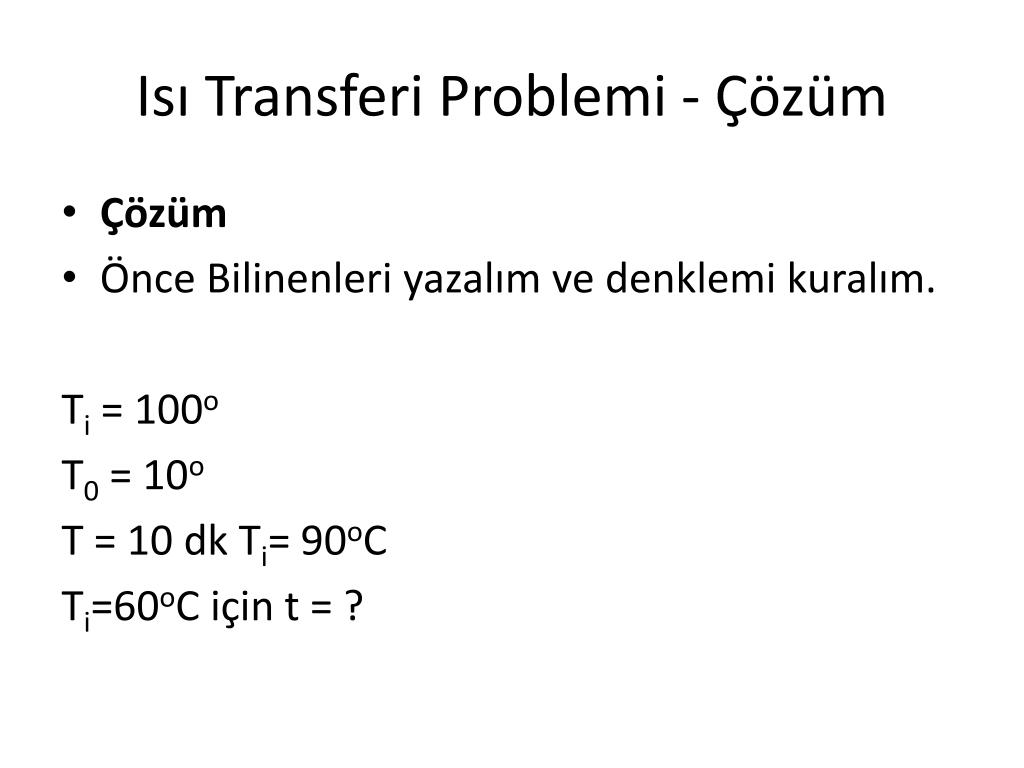

  3. Isı Transferi Problemi - Çözüm • Çözüm • Önce Bilinenleri yazalım ve denklemi kuralım. Ti = 100o T0 = 10o T = 10 dk Ti= 90oC Ti=60oC için t = ?

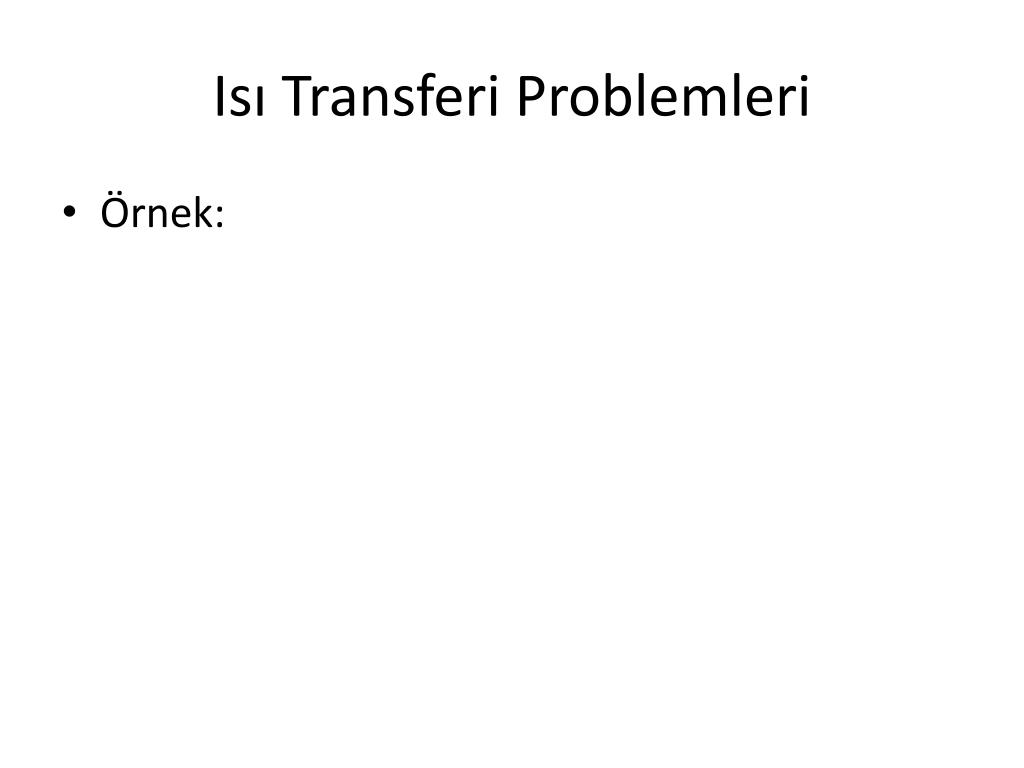

  4. Isı Transferi Problemleri • Örnek:

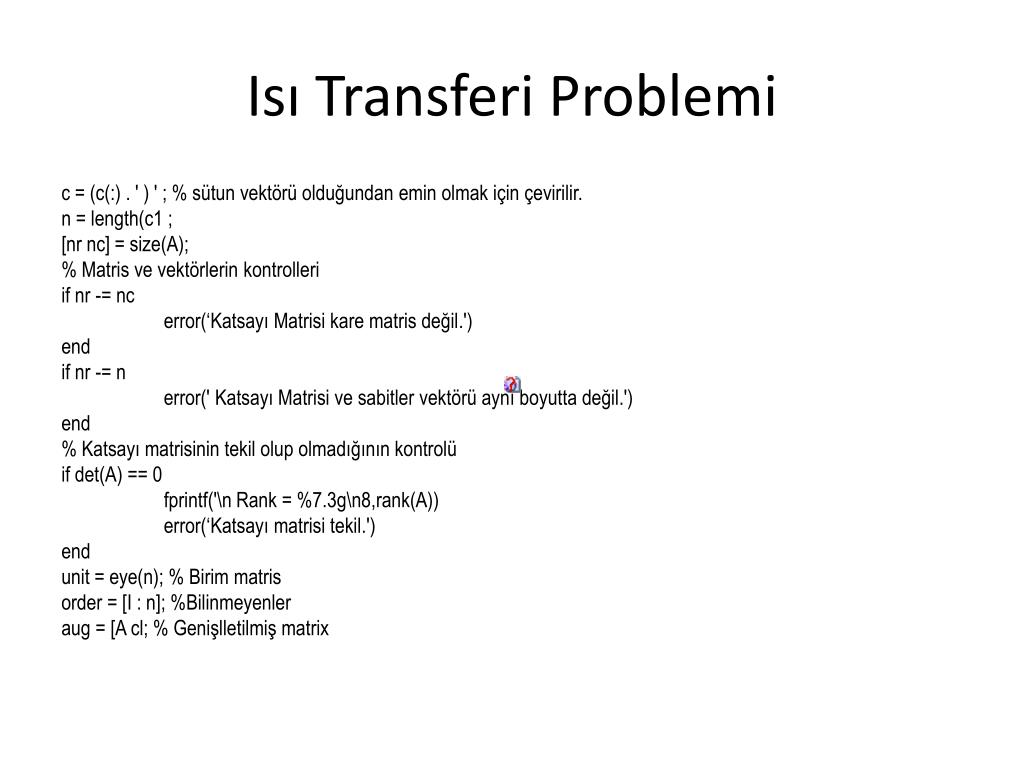

  5. Isı Transferi Problemi c = (c(:) . ' ) ' ; % sütun vektörü olduğundan emin olmak için çevirilir. n = length(c1 ; [nrnc] = size(A); % Matris ve vektörlerin kontrolleri ifnr -= nc error(‘Katsayı Matrisi kare matris değil.') end ifnr -= n error(' Katsayı Matrisi ve sabitler vektörü aynı boyutta değil.') end % Katsayı matrisinin tekil olup olmadığının kontrolü ifdet(A) == 0 fprintf('\n Rank = %7.3g\n8,rank(A)) error(‘Katsayı matrisi tekil.') end unit = eye(n); % Birim matris order = [I : n]; %Bilinmeyenler aug = [A cl; % Genişlletilmişmatrix

  6. Isı Transferi Problemi % Gauss eliminasyonu For k=l:n-1 pivot = abs(aug(k , k)); prow= k; pcol= k; %Maksimum pivot elemanın yerleştirilmesi forrow= k : n forcol= k : n ifabs(aug(row , col)) > pivot pivot = abs(aug(row , col) ) ; prow= row: PC01 = c01; end end end

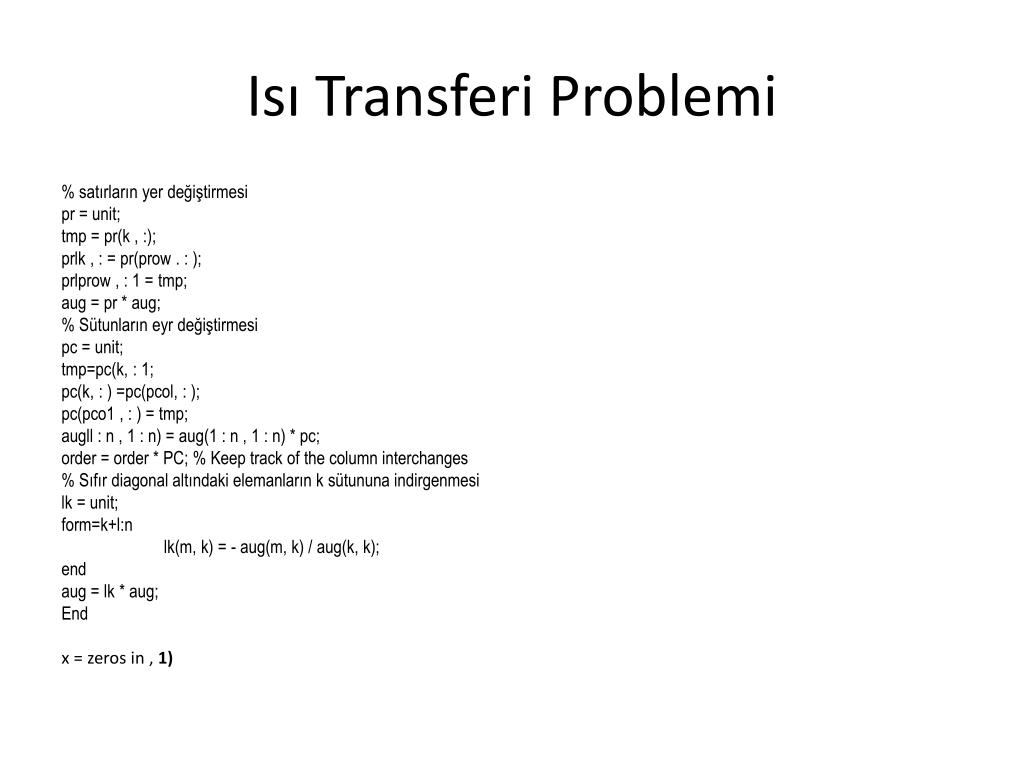

  7. Isı Transferi Problemi % satırların yer değiştirmesi pr = unit; tmp = pr(k , :); prlk , : = pr(prow . : ); prlprow , : 1 = tmp; aug = pr * aug; % Sütunların eyr değiştirmesi pc= unit; tmp=pc(k, : 1; pc(k, : ) =pc(pcol, : ); pc(pco1 , : ) = tmp; augll : n , 1 : n) = aug(1 : n , 1 : n) * pc; order = order * PC; % Keep track of the column interchanges % Sıfır diagonal altındaki elemanların k sütununa indirgenmesi lk = unit; form=k+l:n lk(m, k) = - aug(m, k) / aug(k, k); end aug = lk * aug; End x = zeros in , 1)

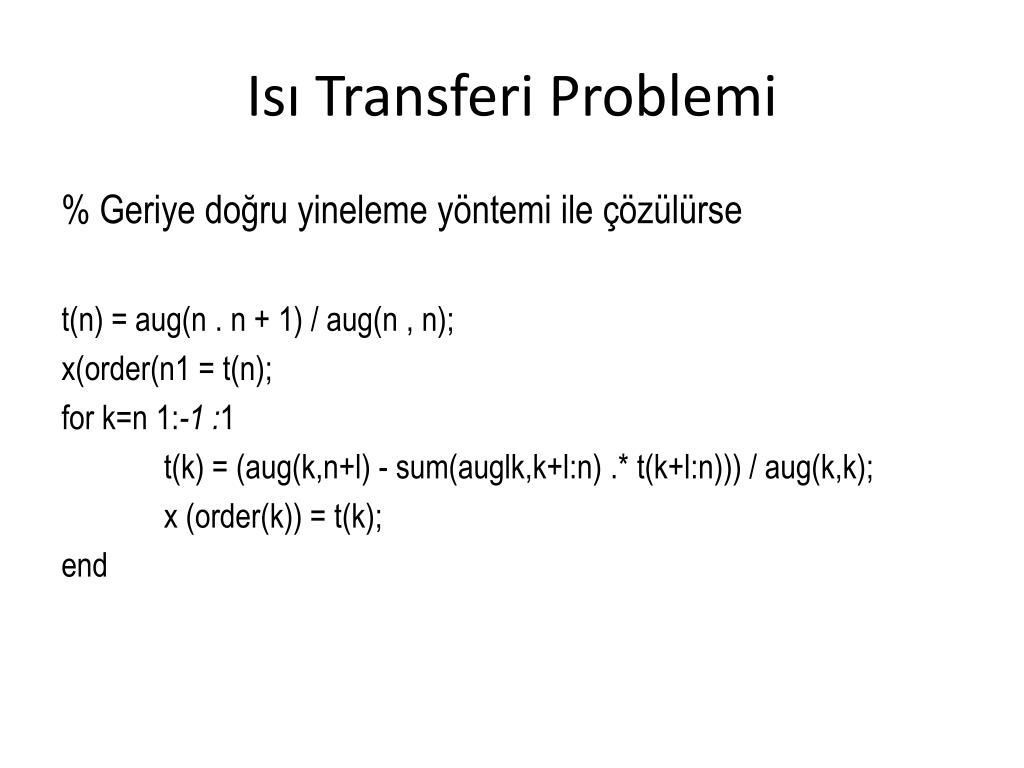

  8. Isı Transferi Problemi % Geriye doğru yineleme yöntemi ile çözülürse t(n) = aug(n . n + 1) / aug(n , n); x(order(n1 = t(n); for k=n 1:-1 :1 t(k) = (aug(k,n+l) - sum(auglk,k+l:n) .* t(k+l:n))) / aug(k,k); x (order(k)) = t(k); end

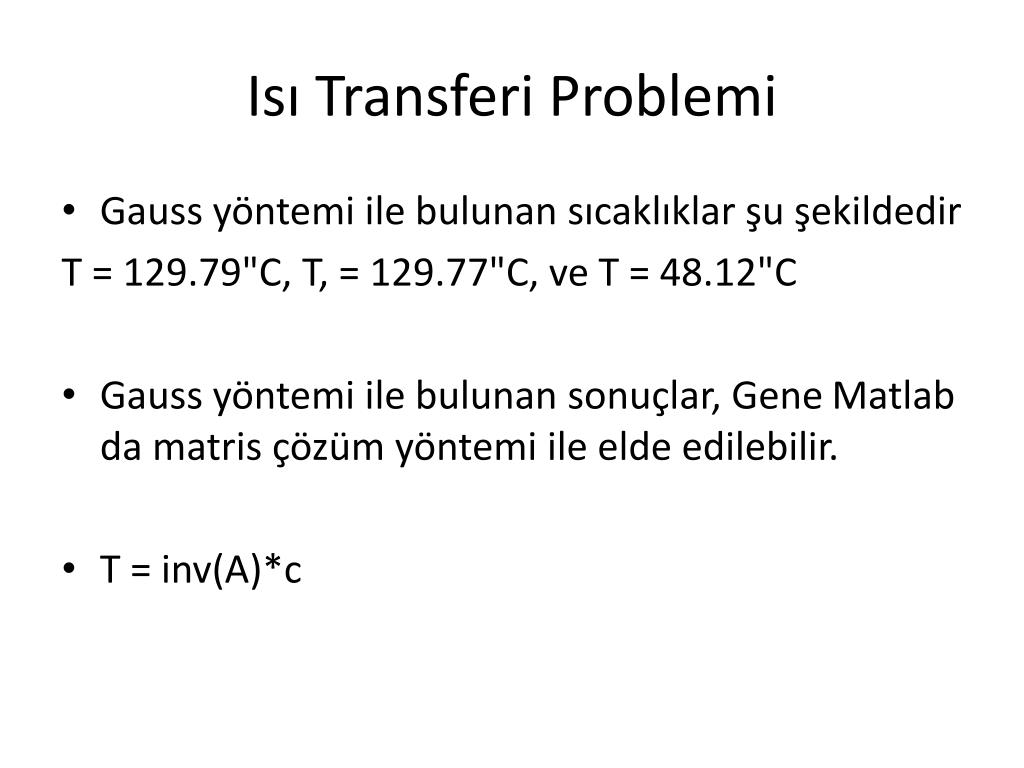

  9. Isı Transferi Problemi • Gauss yöntemi ile bulunan sıcaklıklar şu şekildedir T = 129.79"C, T, = 129.77"C, ve T = 48.12"C • Gauss yöntemi ile bulunan sonuçlar, Gene Matlab da matris çözüm yöntemi ile elde edilebilir. • T = inv(A)*c
