AUTOMATSKE METEOROLOŠKE POSTAJE (AMP)

1. AUTOMATSKE METEOROLOŠKE POSTAJE (AMP)

2. Meteorološke postaje kroz povijest • Poznavati vrijeme i meteorološke procese težnja je koja seže duboko u ljudsku povijest i vezena je još uz antičku kulturu, osobito uz staru Grčku i Aristotela. No tek su se izumom termometra i barometra u 17. stoljeću stekle osnove za mjerenje meteoroloških elemenata na znanstvenoj osnovi. Prva sustavna mjerenja u Europi počela su u 18. stoljeću, a mreža mjernih postaja snažno se počela širiti tijekom 19. i osobito 20. stoljeća. U Hrvatskoj su sustavna mjerenja prvo počela na zagrebačkom Griču te na otoku Hvaru, a vrlo vrijedne spise o vremenskim zbivanjima, koji su sačuvani i do današnjih dana, vodili su makarski svećenici.

3. Meteorološke postaje kroz povijest • Meteorološka postaja na Griču postoji od 1861. Od 1865. godine meteorološki podaci s Griča počinju se slati u Beč. Zaslugom profesora Stožira postaja se oprema sa sve više instrumenata, od 1880. godine na njoj se nalaze i autografi za neprekidno praćenje temperature, tlaka te smjera i brzine vjetra, a uveo je i mjerenja ozona • Meteorološki podaci na meteorološkoj postaji na Griču u proteklih su 150 godina mjereni svakodnevno, bez prekida čak i u ratna vremena. Rijetki gradovi u svijetu mogu se pohvaliti s tako dugim nizovima podataka bez kojih bi bilo nemoguće istraživati klimatske promjene. Stoga su meteorolozima, posebno klimatolozima, grički podaci od neprocjenjive vrijednosti.

4. 1. Glavne meteorološke postaje U Hrvatskoj službena mjerenja vrši Državni hidrometeorološki zavod (DHMZ). Meteorološka mjerenja (motrenja) obavljaju se na dvije vrste meteorloških postaja - glavinim i klimatološkim.Glavne meteorološke postaje su meteorološke postaje s 2 do 5 profesionalnih meteoroloških motritelja koje imaju ograđeno motrilište i radni prostor (najčešće samostalni objekat) i obavljaju motrenja ili registraciju svih meteoroloških elemenata tijekom 24 sata, prema propisima Svjetske meteorološke organizacije i hrvatskog Državnog hidrometeorološkog zavoda.

6. 2. Klimatološke meteorološke postaje Klimatološke (obične meteorološke) postaje obavljaju motrenja u 07, 14 i 21h srednjeg lokalnog vremena i prate meteorološke pojave tijekom dana. Motrenja obavljaju neprofesionalni motritelji, a postaje su najčešće smještene unutar privatnih posjeda. Neke dostavljaju podatke za obavještavanje javnosti, telefonom, jedan do dva puta dnevno.Ispunjeni dnevnici motrenja dostavljaju se poštom po završetku mjeseca u Državni hidrometeorološki zavod, gdje se podaci unose u računalo, kontroliraju i arhiviraju.

7. Meteorološka postaja Zavižan

8. 3. Automatske meteorološke postaje Zadnjih desetljeća uočava se porast broja automatskih meteoroloških postaja. Za razliku od glavnih i klimatoloških, ove postaje same mjere klimatološke elemente (temperature, vlaga, tlak, vjetar, oborine...) te iste putem računala objavljuju, obrađuju, arhiviraju i javno publiciraju dobivene podatke na Internet ili neki drugi medij (data logger)

9. Automatske meteorološke postaje postavljenje diljem zemlje

10. Mjerni instrumenti automatskih meteo postaja • OSNOVNA MJERNA KONFIGURACIJA • • brzina i smjer vjetra • • temperatura zraka • • relativna vlažnost zraka • • tlak zraka • • količina oborine • DODATNA MJERNA KONFIGURACIJA • • trajanje sijanja Sunca • • globalno zračenje • • difuzno zračenje • • temperatura zraka na 5 cm iznad tla • • temperature tla na standardnim dubinama • • temperatura vode • • ostale komponente Sunčevog zračenja • • UV-B zračenje • • Visina baze oblaka • • Visina snijega • •...itd

11. Mjerenje automatskih meteo postaja 1. Barometar - hPa Mjerenje tlaka zraka spada među najvažnije meteorološke elemente zbog čega mu se kod mjerenja posvećuje izuzetna pozornost. Tlak zraka se iskazuje u hektopaskalima (hPa). Na AMP barometar se nalazi na glavnom senzoru postaje.

12. Mjerenje automatskih meteo postaja • Termometar - °C • Na meteorološkim postajama redovito mjeri temperatura zraka, Temperatura se iskazuje u Celzijevim (Celsius) stupnjevima, a obilježava se velikim latiničnim slovom C. • Osnovne točke Celzijeve ljestvice su 0° i 100°. Podjeljak 0°C predstavlja točku ljestvice na kojoj se voda smrzava, a 100°C točku vrenja vode pri standardnom tlaku zraka (1013 hPa). Temperaturu iznad 0°C nazivamo pozitivnom i možemo je označavati znakom “+” (plus) ispred broja iznosa temperature. Temperaturu ispod 0°C nazivamo negativnom i obvezno je označavamo znakom “-“ (minus) ispred broja. • Kao i barometar, termometar se nalazi na glavnom senzoru.

13. Mjerenje automatskih meteo postaja • Higrometar 0 -100% • Vlažnost zraka na automatskim meteorološkim postajama se mjeri u postocima. Što je sušiji zrak to je posotak manji i obrnuto. Zrak uvijek sadrži manju ili veću količinu vodene pare i zbog toga govorimo o vlažnosti ili vlazi zraka. Vodena para je bezbojan i nevidljiv plin, bez okusa i mirisa. Ona se pri određenim temperaturama može pretvoriti iz plinovitog u tekuće ili čvrsto stanje. Zahvaljujući ovim svojstvima vodene pare, u atmosferi se stvaraju oblaci, magla, rosa, mraz, inje, kiša, snijeg, tuča... Itd. I ovaj mjerni

14. Mjerenje automatskih meteo postaja • Anemometar - m/s , Km/h, S-I-Z-J. • Vjetar je horizontalna komponenta strujanja zraka. • Smjer se vjetra označava prema stranama svijeta. Kao oznaka za smjer vjetra uzima se ona strana svijeta s koje vjetar puše, tj. otkud zračna struja dolazi. Tako se, naprimjer, vjetar koji puše sa sjevera naziva sjevernjak ili sjeverni vjetar, s juga južni vjetar, a s istokaistočnjak, itd. • Pod brzinom vjetra podrazumijeva se prijeđeni put što ga prevali zračna masa u jedinici vremena.Brzina vjetra iskazuje se u metrima u sekundi (m/s), u zračnom i pomorskom prometu u nautičkimmiljama po satu tj. u čvorovima (kt), a za javnost i u kilometrima na sat (km/h). • Anemometar na AMP se postavlja na visini od 4 metra. • Ovisno o modelu ima lopatice ili elise.

15. Mjerenje automatskih meteo postaja • Kišomjer mm/m , l/m² • Količina oborine je važan element vremena i klime. O njezinoj razdiobi tijekom godine ovise životni uvjeti ljudi, biljnog i životinjskog svijeta i mnoge gospodarske djelatnosti svakog područja. • Kišomjer je osnovni instrument za mjerenje količine oborine. Kišomjer je valjkastog oblika i na dnu ima klackalicu koja se ovisno o količini oborine miče i dotiće senzor koji mjeri podatke

16. Djelovi AMP 1.Vanjski djelovi AMP 1.Unutarnji dio AMP

17. Postavljanje vanjskih djelova AMP • Meteorološka kućica • Izgrađena od drveta • Postavljena na 2m visine • Obojana bijelom bojom • Po standardimam SMO U kućicu se postavljaju senzori za temperaturu,tlak i vlažnost zraka

18. Postavljanje vanjskih djelova AMP • Metalni stup visine najmanje 4 m • Zaštititi od vanjskih utjecaja • Postaviti na otvorenom Na metalni stup se postavlja Anemometar (brzina i smjer vjetra)

19. Postavljanje vanjskih djelova AMP • Postavljanje kišomjera • Na 1m visine od tla • Najmanje 1m udaljeno od svih predmeta • iznad kišomjera mora biti otvoreno u svim smjerovima

20. Postoje i druge vrste aumtomatskih meteoroloških postaja koje ne zahtijevaju meteorološku kućicu

21. Spajanje na unutarnju konzolu • Nakon postavljanja vanjskih senozora , pod krovom se postavlja unutrarnja jedinica tzv. Konzola koja prima podatke (žično ili bežićno) i prikazuje ih na displeyu.Novije AMP imaju mogućnost pohranjivanja podataka. • Konzola se spaja na računalo preko RS 232 ili USB ulaza. Automatska meteorološka postaja WMR 928 NX (Oregon Scientific) mora biti spojena na PC, a PC na Internet da bi podaci sa postaje bili vidljivi online. Na PC se instalira program kojega sa dobije kupnjom same postaje. Instrumenti BEŽIČNO šalju podatke na konzolu postaje koja je kabelom spojena na PC. Konfiguracija PC-a koji se spaja na postaju ne mora biti 'zahtjevna'. Najbolja opcija je nabaviti stariji PC samo za potrebe postaje. Da bi se podaci stalno slali online poželjno je da je PC spojen na ADSL vrstu Internet veze.

22. Spajanje AMP na Internet • Na računalo moramo instalirati meteorološki program (software) “CUMULUS” koji šalje podatke preko FTP servera na internet, u našem slučaju na ISTRAMET . Za podešavanje podataka i slanje na Istramet dovoljno je svega nekoliko minuta. • Preko programa arhiviraju se svi meteorološki podaci i to svakih 5 minuta, naknadno je moguće iscrtavanje grafova,provjeraja max-min podataka, printanje grafova ..itd. • Nakon spajanja na internet podaci su vidljivi na stranici www.istramet.com i osvježavaju se svakih 5 minuta.

23. Osim slanja podataka na Istramet podatke je moguće slati na svjetsku meteorološku mrežu weather underground a postoji i niz drugih mreža. Važno je slati podatke zbog stvaranja što veće arhive meteoroloških podataka. Ti podaci će služiti u analizi vremena, prognozi vremena, analizi klime i dr.

24. Istarska mreža automatskih meteoroloških postaja “ISTRAMET” • Udruga Istramet već nekoliko godina razvija mrežu automatskih meteoroloških postaja. Do danas je u mrežu već uključeno 25 postaja iz Hrvatske , Slovenije i Italije. Mreža se nalazi na web adresi: www.istramet.com.Cilj je imati što veću mrežu postaja koja će na Internetu besplatno i u relanom vremenu informirati korisnike o trenutnom vremenskom stanju na različitim mikro lokacijama diljem Istre. Vlasnici ovih postaja su fizičke osobe, pravne osobe (firme, Nacionalni parkovi, škole, udruge, zvjezdarnice, turističke zajednice, planinarska društva, Gradovi i Općine i sl...), a samo je manji broj u vlasništvu udruge Istramet.

25. Podaci • Podaci su dragocjeni jer se stvara baza meteoroloških podataka za Istru. • Meteorološki podaci će se moći uspoređivati sa prijašnjim godinama • Moći će se detaljnije izrađivati meteorološke prognoze • Podaci su od velike pomoći stanovništvu, poljoprivrednicima i dr.

26. Planovi za budućnost • Širenje meteorološke mreže • Povećanje broja AMP • Povećanje broja web kamera • Nabava boljih i preciznijih automatskih meteoroloških postaja • Mjerenje drugih parametara osim osnovnih ( heat index, broj sunčanih sati ...itd)

27. Modeli AMP za kupnju, postavljanje i umrežavanje 1) La Crosse WS2300 Nakon podosta vremena na hrvatskom se tržištu pojavila veoma popularna automatska meteorološka postaja WS2300. Kupnja ovakvog tipa predstavlja najjeftiniju varijantu postaje koja se može spajati na računalo gdje se mogu detaljnije analizirati podaci te ih reproducirati na internet. Cijena postaje iznosi oko 850-1000 kuna. Kupljena meteorološka postaja zahtjeva ispravno postavljanje: uređaj za mjerenje brzine i smjera vjetra postaviti na što veću visinu uz otvorenost prema svim smjerovima, termo/higro senzor zaštititi od sunčevog zračenja u advekatan meteorološki zaklon, dok kišomjer također zahtjeva otvorenost kako bi sva pala oborina u slučaju jakog vjetra bila izmjerena. Valja spomenuti da ova postaja ima i negativnih stvari, posebice uočljivo kod anemometra gdje nalazimo propeler kao mjerač brzine umjesto standardnih lopatica 2) Davis Vantage Pro2 Još jedna postaja na hrvatskom tržištu, daleko kvalitetnija od ove prije spomenute. Cijena se kreće iznad 6000 kn. Osim standardnih senzora (termo/higro, anemometar, kišomjer), na Davis Vantage Pro2 mogu se priključiti i dodatni senzori za mjerenje sunčevog zračenja, isparavanja… Postaju karakterizira veća preciznost i čvrstoća u odnosu na La Crosse WS2300. Važno je spomenuti da nije potreban meteorološki zaklon za termo/higro senzor budući da već postoji.

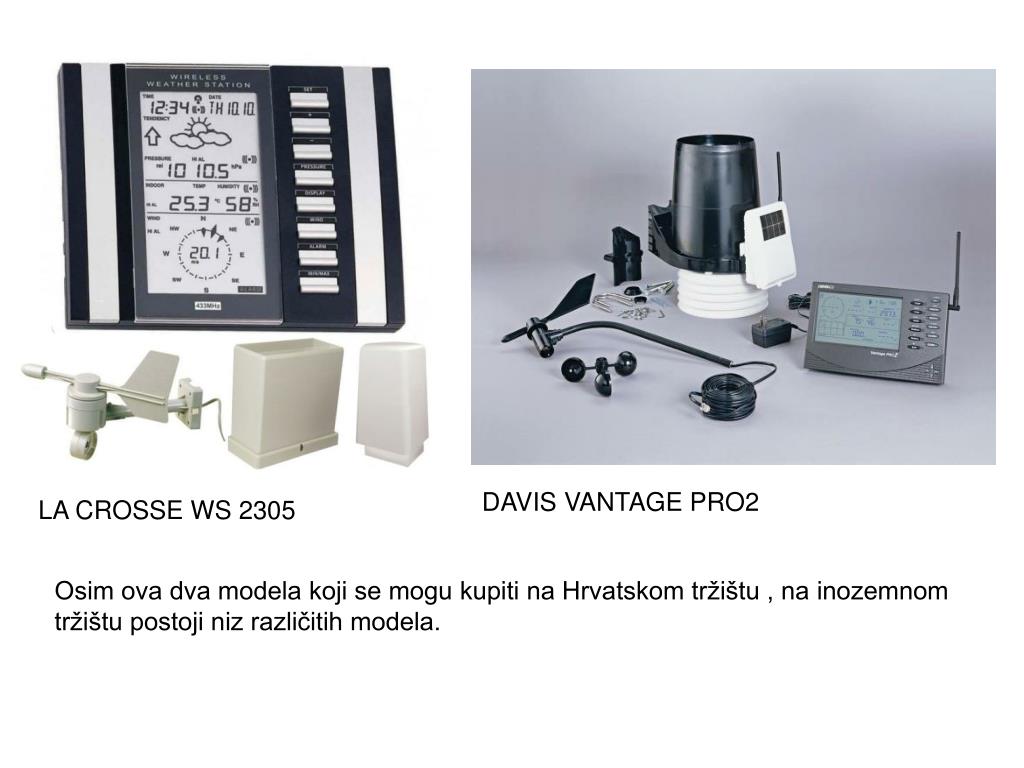

28. DAVIS VANTAGE PRO2 LA CROSSE WS 2305 Osim ova dva modela koji se mogu kupiti na Hrvatskom tržištu , na inozemnom tržištu postoji niz različitih modela.

29. Primjena AMP u bližoj budućnosti • Sa napretkom tehnologije AMP su sve sofisticiranije, jeftinije i sa više mogućnosti. • Uskoro će se AMP koristiti u pametnim ECO kućama. Podaci dobiveni AMP koristit će se za uštedu energije.
