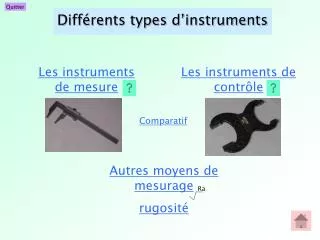

  1. Ra Différents types d’instruments Les instruments de contrôle Comparatif Les instruments de mesure Autres moyens de mesurage rugosité

  2. Les instruments de mesure Les règles Pied à coulisse Alésomètre Micromètre extérieur Comparateur Colonne de mesure Jauge de profondeur Jauge micrométrique de profondeur Machine à mesurer tridimensionnelle

  3. Mesure de rugosité Rugotest Rugosimètre

  4. Les instruments de contrôle Caractéristiques : Exemple d’utilisation d’un moyen de contrôle Tampon lisse Tampon fileté Calibre à mâchoires Bagues filetées Comparateur à index

  5. Le pied à coulisse Le pied à coulisse à vernier : Caractéristiques Utilisation Le pied à coulisse numérique/à cadran : Caractéristiques Utilisation

  6. L’alésomètre Caractéristiques : Le tambour commande la sortie de 3 touches à 120° et permet la mesure d'alésages. Utilisation : - Lecture - Etalonnage

  7. Le micromètre extérieur Caractéristiques Utilisation

  8. Le comparateur Caractéristiques Utilisation

  9. La colonne de mesure Cet instrument de mesure est destiné à l’utilisation sur des marbres de contrôle. Il mesure des longueurs (extérieures ou intérieures), des hauteurs et des profondeurs.

  10. La jauge de profondeur Le bec mobile sert de semelle d'appui et la règle vient se loger dans le logement à mesurer. La lecture du vernier : similaire au pied à coulisse

  11. La jauge micrométrique de profondeur Précision :0.01 mm Même lecture que pour un micromètre.

  12. La Machine à mesurer tridimensionnelle Caractéristiques Utilisation

  13. S’utilise pour le contrôle des alésages. Tampon lisse

  14. Tampon fileté S ’utilise pour le contrôle des taraudages

  15. Calibre à mâchoire S ’utilise pour des épaisseurs, des diamètres

  16. Bagues filetées S ’utilise pour des filetages extérieurs

  17. Comparateur à index Le comparateur à index permet de vérifier si une épaisseur, une longueur… est dans l ’intervalle de tolérance. Utilisation

  18. Glossaire Un moyen (ou instrument) de mesure est un outil qui permet de vérifier une spécification par prélèvement d’une dimension sur une pièce. Un moyen (ou instrument) de contrôle est un outil qui permet de vérifier une spécification sans prélèvement d’une dimension. On vérifie si la spécification est, ou pas, respectée.

  19. Les Règles Ruban flexible et souple d'acier de 0,2 à 2 m de longueur. On trouve aussi des mètres-ruban. Précision : 1 mm, voire 0,5 mm. Les règles : Le réglet :   Barreau rigide (le plus souvent métallique) de 0,2 m pour une utilisation manuelle à 0,50 m sur support pour une utilisation sur marbre, jusqu'à 2 ou 3 m lorsqu'elles sont fixées sur une machine pour une mesure de déplacement. Précision :1 mm, voire 0,5 mm.

  20. Caractéristiques du pied à coulisse : Un pied à coulisse est constitué d'une règle graduée en mm possédant un bec à une extrémité, d'un coulisseau portant une graduation de vernier et possédant aussi un bec. Quand le pied à coulisse est fermé, la graduation 0 du vernier doit coïncider avec le 0 de la règle. Un pied à coulisse est caractérisé par: - son type de vernier (1/50, 1/20), - sa capacité maximale, - ses types de becs. Précision: de 0,05 à 0,02 mm.

  21. Utilisation du pied à coulisse La lecture du vernier - utilisation pour dimensions extérieures La pièce est légèrement serrée entre les becs du pied à coulisse par une petite pression à la partie basse, à droite du coulisseau appliquée par le pouce. - utilisation pour dimension intérieure - utilisation pour une profondeur

  22. règle Exemple : on lit 6,76 mm vernier Pour la lecture, il suffit d'ajouter à la lecture faite face au zéro du vernier, le nombre de dixièmes de mm indiqué par le numéro de la graduation du vernier en coïncidence avec un quelconque trait de la règle.

  23. Caractéristiques du pied à coulisse : Un pied à coulisse est constitué d'une règle graduée en mm possédant un bec à une extrémité, d'un coulisseau portant une graduation de vernier et possédant aussi un bec. Un pied à coulisse est caractérisé par: - sa capacité maximale, - ses types de becs. Précision: de 0,05 à 0,02 mm.

  24. Utilisation du pied à coulisse La mise à zéro doit être faite, avant utilisation en appuyant sur le bouton ou en tournant le cadran. On peut ainsi mettre à zéro sur une cale de la dimension désirée - utilisation pour dimensions extérieures La pièce est légèrement serrée entre les becs du pied à coulisse par une petite pression à la partie basse, à droite du coulisseau appliquée par le pouce. - utilisation pour dimension intérieure - utilisation pour une profondeur Le vernier est remplacé par un cadran ou par un compteur numérique. La lecture est très simple.

  25. La précision n’est pas supérieure à celle d’un pied à coulisse à vernier

  26. pièce N° le coté "entre" du tampon entre le coté "n'entre pas" du tampon entre résultat du contrôle illustration 1 oui non spécification respectée 2 oui oui trou trop grand 3 non non trou trop petit Utilisation d’un moyen de contrôle : Exemple d'utilisation d'un moyen contrôle:vérification d'un alésage de Ø 25 H7 à l'aide d'un tampon lisse de contrôle de type "entre / entre pas"

  27. Utilisation du comparateur à index 1 - Etalonnage du comparateur 2 - Mise à zéro du cadran 3 - Positionner les index par rapport à l ’intervalle de tolérance voulue 4 - Lecture de la cote : bonne si elle situe entre les indexes

  28. 4 1 2 - 3

  29. Utilisation Un alésomètre est caractérisé par: - l'étendue de l'échelle (30 mm par exemple) - la précision (généralement 0,01 mm) - le pas de la vis micrométrique (0,5 mm ou 1 mm). Pour éviter les déformations des pièces mesurées ou des touches, on utilise un limiteur de couple qui assure une pression constante lors des mesures. Mise à zéro : étalonnage de l ’alésomètre Lecture du vernier

  30. Lecture du vernier de l’alésomètre Le nombre entier de mm se lit directement sur la graduation de la douille, les décimales, dixièmes et centièmes de millimètres se lisent sur le tambour en vis-à-vis de la ligne de foi. Exemple : vis pas de 1 On lis ici 13.52 mm Un tour de tambour correspond à un déplacement de 0,5 mm. Deux tours de tambours sont nécessaires pour passer d'une graduation de l'échelle supérieure à une autre (séparée de 1 mm). Les traits de l'échelle inférieure indiquent le dépassement de la cote en mm de 0,50 mm plus la lecture du tambour.

  31. Etalonnage de l ’alésomètre On règle l ’alésomètre au diamètre correspondant à celui de la bague étalon

  32. Caractéristiques du micromètre Un micromètre est constitué d'un corps en U possédant une touche fixe et une touche mobile actionnée par un tambour. Le déplacement est assuré par une vis micrométrique. Précision: 0,01 mm à 0,001 mm.

  33. Utilisation du micromètre Un micromètre est caractérisé par: - l'étendue de l'échelle (30 mm par exemple) - la précision (généralement 0,01 mm) - le pas de la vis micrométrique (0,5 mm ou 1 mm). Pour éviter les déformations des pièces mesurées ou des touches, on utilise un limiteur de couple qui assure une pression constante lors des mesures. Lecture du vernier

  34. Lecture du vernier du micromètre Le nombre entier de mm se lit directement sur la graduation de la douille, les décimales, dixièmes et centièmes de millimètres se lisent sur le tambour en vis-à-vis de la ligne de foi. Exemple : vis pas de 1 On lis ici 13.52 mm Un tour de tambour correspond à un déplacement de 0,5 mm. Deux tours de tambours sont nécessaires pour passer d'une graduation de l'échelle supérieure à une autre (séparée de 1 mm). Les traits de l'échelle inférieure indiquent le dépassement de la cote en mm de 0,50 mm plus la lecture du tambour.

  35. Caractéristiques du comparateur La mesure par comparaison ne sert pas à chiffrer directement une dimension mais à la comparer à une grandeur de référence (une pile de cales-étalons par exemple). Un dispositif permet de totaliser le nombre de tours de cadran de l'aiguille. Course: la course du palpeur est généralement assez faible: 3,5 à 10 mm. Précision: 0,01 mm à 0,001 mm. Palpeur: la touche du palpeur est facilement démontable pour en adopter la forme à l'utilisation.

  36. Utilisation du comparateur Le comparateur est un instrument fragile, il s’utilise avec précautions. Lors du passage des cales étalon à la pièce, il faut toujours soulever la tige par le bouton de relevage. Pour une bonne utilisation, on s’assurera que la tige de palpeur est bien perpendiculaire à la surface de palpage. Mesure

  37. 1 - Etalonnage du comparateur 2 - Mise à zéro du cadran 3 - Lecture de l ’écart

  38. Caractéristiques de la MMT Une MMT permet de saisir et de traiter des informations. Elle dispose d’un palpeur qui se déplace grâce à 3 glissières et qui vient en contact des surfaces de la pièce à contrôler. Le palpeur est dirigé à l’aide d’un programme. Les points palpés permettent à la machine de déterminer une image de la surface de la pièce. Un calculateur permet ensuite d’effectuer des opérations mathématiques visant à rechercher les valeurs des dimensions à contrôler.

  39. Les plaquettes Rugotest Ces plaquettes sont destinées au contrôle par comparaison des états de surfaces usinées, par la méthode viso-tactile. Elles font appel à la vue et au toucher.

  40. Les rugosimètres Ces instruments existent en modèles portables ou fixes. Ils permettent la détermination de la rugosité selon plusieurs critères normalisés. L’affichage est numérique et il est possible d’obtenir une édition sur imprimante du profil étudié. Rugosimètre fixe Rugosimètre portable

  41. Autres moyens de mesurage • Compte tenu de la grande diversité des moyens de production, le mesurage concerne un grand nombre de catégories de grandeurs. D’où la mise en œuvre de moyens de mesurage tels que : • - Mesureur de dureté. • - Mesureur de pression. • - Mesureur de température. • - Contrôle sans contact des pièces (banc de préréglage).
