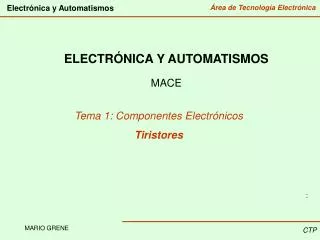

ELECTRÓNICA Y AUTOMATISMOS MACE Tema 1: Componentes Electrónicos Tiristores :
Componentes electrónicos: El tiristor • Introducción • El rectificador controlado de silicio o SCR • Estados de bloqueo y conducción • Ejemplo de aplicación: control de fase • El TRIAC • El DIAC • Otros tiristores • Fabricantes de tiristores
Introducción TIRISTORES (Thyristor) Los tiristores son dispositivos especialmente populares en Electrónica de Potencia. Son sin duda los dispositivos electrónicos que permiten alcanzar potencias mas altas, son dispositivos realmente robustos. En 1956 se desarrollo el primer Tiristor Bell Telephoned Laboratory. Inicialmente fue llamado Transistor PNPN (hoy conocido como SCR)
Introducción: definición y tipos • - Dispositivo de 4 capas con estados estables de conducción y bloqueo • - Interruptor de potencia muy alta • - Potencias y tensión muy altas • - Frecuencias de conmutación no superiores a 2kHz • SCR (Silicon Controlled Rectifier). • Interruptor unidireccional • GTO (Gate Turn-off) • Interruptor unidireccional. Apagado por puerta • TRIAC (Triode AC) • Interruptor bidireccional • DIAC (Diode AC) • Interruptor bidireccional ( Control de tiristores)
A A I p2 p2 A J1 n2 n2 J2 A p1 G p1 J3 n1 n1 C K El SCR (Silicon Controlled Rectifier) Símbolo A C Siempre es de Silicio. El SCR es el tiristor por excelencia (Cátodo) (Ánodo) G (Puerta) IA E B C IG C B VB VAC E Estructura Interna y circuito equivalente Característica
IA VAC IG VB im El SCR (Silicon Controlled Rectifier) (Ánodo) A Estado de bloqueo: IA • Soporta tensión inversa y tensión directa G (Puerta) • Si se introduce un pulso de corriente por puerta C (Cátodo) o la tensión alcanza el valor de ruptura directa VB VAC Estado de conducción: im = Corriente de mantenimiento • Conduce corriente directa y se mantiene en conducción siempre que la corriente esté por encima de im
A P N P N G C El SCR (Silicon Controlled Rectifier) A G C
El SCR (Silicon Controlled Rectifier) Podemos decir que es un interruptor unidireccional que se cierra con un pulso de corriente de puerta (disparo) y se abre cuando la corriente pasa por cero A A A G G C C MODELO IDEAL DE UN SCR NOTA: El disparo por tensión directa (VB) se considera indeseable y, como norma general, debe seleccionarse el SCR para que esto no ocurra G C
SCR: Algunos ejemplos TO 209 AD B 7 TO 200 AF B 20 TO 208 Ac B 2 500 V 100A 1300 V 1800A 500 V 24A
El SCR (Silicon Controlled Rectifier) EL SCR es el dispositivo electrónico mas robusto que existe. Puede manejar tensiones y corrientes realmente impresionantes. Algunos ejemplos son realmente espectaculares. Unos de los 12 SCR para un “pequeño” rectificador trifásico de 500 MW y 500 KV (Inga-Shaba, ZAIRE)
T2 G T1 TRIAC: Triode AC IT Símbolo IG +VB -VB VT IG Estructura Interna NOTA: Se puede disparar con pulsos positivos o negativos de corriente en puerta Característica
T2 G T1 TRIAC: Triode AC T2 T2 G G T1 T1
T2 G T1 TRIAC:Un modelo ideal sencillo Podemos decir que es un interruptor bidireccional que se cierra con un pulso de corriente de puerta (disparo) y se abre cuando la corriente pasa por cero. La puerta es ahora bidireccional (2 diodos en anti-serie) T2 G T1 MODELO IDEAL DE UN TRIAC
Apagado Disparo TRIAC: Ejemplo de control de fase IT(RMS) = 12A VDRM = VRRM = 700 V
A2 A1 DIAC: Diode AC • Dispositivo auxiliar (p.e. disparo de tiristores) • Sólo se puede disparar por sobretensión • Soporta picos de corriente elevados • Se debe conocer la Tensión de cebado (p.e. 33V en el DB3) • DB3: Diac comercial muy popular IT +VB -VB VT Característica
T2 N3 N3 P1 N1 P2 N2 N2 T1 Estructura Interna DIAC: Diode AC Podemos decir que es un interruptor que se cierra por tensión (Tensión de ruptura) y permanece cerrado hasta que la corriente por el pase por cero (corriente de mantenimiento) T2 T1
DIAC: Algunos elementos similares Recinto de descarga Gránulos de óxidos metálicos sinterizadas (Óxido de cinc, etc) DESCARGADOR DE GAS VARISTOR
DIAC: Uso como elemento de protección Sobretensión I F Equipo a proteger Ve TRIAC, VARISTOR, DESCARGADOR,... NOTA: El VARISTOR es el elemento mas popular para esta aplicación
DIAC: Ejemplo de uso Ejemplo: Control de TRIAC con DIAC (Típico regulador de luz de salón) Carga R1 A2 R1 = 0 , máxima potencia R1 = Elevada, mínima potencia R2 R3 G I G A1 C TRIAC controlado por DIAC (Montaje simplificado)
A C G A G C Otros tiristores: el GTO (Gate Turn-off) La especial estructura del dispositivo permite el apagado por puerta (con un pulso negativo). Por lo demás es similar al SCR. G C Vista desde abajo Estructura de un GTO simétrico
Otros tiristores: el LASCR, Tiristor controlado por luz. • Son Tiristores activados por luz • Utilizados en Alta tensión • Frecuencias de conmutación de hasta 2KHz • Tensiones elevadas 6000V y 1500A NOTA: Normalmente disponen de conexiones especiales para ser disparados con fibra óptica. Son interesantes en entornos de corrientes y tensiones elevadas, permitiendo un elevado aislamiento entre el circuito de potencia y el de gobierno.
