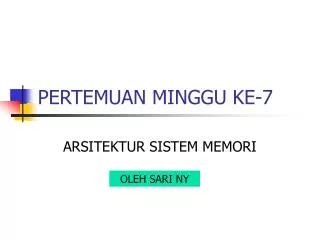

PERTEMUAN MINGGU KE-7

PERTEMUAN MINGGU KE-7. ARSITEKTUR SISTEM MEMORI. OLEH SARI NY. KARAKTERISTIK MEMORI. KAPASITAS SATUAN TRANSFER METODE AKSES KINERJA TIPE FISIK KARAKTERISTIK FISIK. KAPASITAS. Kapasitas dinyatakan dalam byte ( 1 byte 8 bit) atau word Panjang word yang umum adalah 8, 16 dan 32 bit.

ace
Download Presentation

PERTEMUAN MINGGU KE-7

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. PERTEMUAN MINGGU KE-7 ARSITEKTUR SISTEM MEMORI OLEH SARI NY

  2. KARAKTERISTIK MEMORI • KAPASITAS • SATUAN TRANSFER • METODE AKSES • KINERJA • TIPE FISIK • KARAKTERISTIK FISIK Sari NY

  3. KAPASITAS • Kapasitas dinyatakan dalam byte ( 1 byte 8 bit) atau word • Panjang word yang umum adalah 8, 16 dan 32 bit Sari NY

  4. SATUAN TRANSFER • Satuan transfer sama dengan jumlah saluran data yang masuk ke dan keluar dan modul memori. • Ada 3 konsep dalam satuan transfer : 1. Word 2. Addressable Unit 3. Unit of Transfer Sari NY

  5. METODE AKSES Terdapat 4 jenis metode akses : • Sequential Access • Direct Access • Random Access • Associative Sari NY

  6. KINERJA Pada memori utama terdapat 3 buah parameter unjuk kerja : • Access Time • Memory Cycle • Transfer Rate Sari NY

  7. TIPE FISIK • Memori utama dikemas dalam sebuah Chip • Dua jenis yang umum digunakan saat ini adalah : 1. Memori semi konduktor yang memakai teknologi LSI 2. Memori semi konduktor yang memakai teknologi VSLI Sari NY

  8. KLASIFIKASI MEMORI • Memori Utama : 1. Internal : RAM, DRAM, SDRAM 2. Eksternal : ROM, PROM, EPROM, CACHE • Memori Pembantu Disk magnetik, pita magnetik, floopy disk, drummagnetik, optical disk Sari NY

  9. MEMORI SEMI KONDUKTOR RANDOM ACCESS Sari NY

  10. MEMORI UTAMA • Memori utama yang digunakan untuk menyimpan dan memanggil data diklasifikasikan menjadi 2 yaitu : • RAM (Random Access Memory) • CAM (Content Address Memory) Sari NY

  11. RAM (RANDOM ACCESS MEMORY) • Ram diakses melalui alamat, • Semua lokasi yang dapat dialamati dapat diakses secara acak (random) • Membutuhkan waktu akses yang sama tanpa tergantung pada lokai fisik di dalam memori • Ada 2 jenis RAM 1. RAM Dinamik 2. RAM Statistik Sari NY

  12. CAM (CONTENT ADDRESS MEMORY) • Memori diakses berdasarkan isi bukan alamat • Pencarian data dilakukan secara simultan dan paralel • CAM disebut jyga memori asosiatif Sari NY

  13. MEMORY CACHE • Buffer berkecepatan tinggi yang digunakan untuk menyimpan data yang diakses pada saat itu dan data yang berdekatan dalam memori utama • Waktu akses memori cache lebih cepat 5 – 10 kali dibandingkan memori utama Sari NY

  14. PRINSIPKERJA MEMORI CACHE • Cache berisi salinan sebagian isi memori utama • Pada saat CPU membaca sebuah word memory, dilakukan pemeriksaan untuk mengetahui apakah word berada berada di cache • Jika word berada di cache, maka akan dikirimkan ke CPU yang dikenal sebagai proses HITT • Jika tidak ada, maka blok memori utama yang terdir idari sejumlah word tetap akan diletakkan di cache yang dikenal sebagai proses MISS dan selanjutnya dikirim ke CPU Sari NY

  15. ELEMEN-ELEMN RANCANGAN CACHE • Ukuran Cache • Fungsi Pemetaan • Algoritma Penggantian • Ukuran Blok Sari NY

  16. UKURAN CACHE • Disesuaikan kebutuhannya dalam membantu kerja memori utama • Semakin besar ukuran cache, maka semakin besar pula jumlah gerbang yang terdapat dalam pengalamatan cache, yang mengakibatkan cache berukuran besar akan lebih lambat dari cache yang berukuran kecil • Ukuran cache antara 1 K sampai 512 K Sari NY

  17. FUNGSI PEMETAAN (MAPIPING) 1. PEMETAAN LANGSUNG 2. PEMETAAN ASOSIATIF Sari NY

  18. ALGORITMA PENGGANTIAN • Digunakan untuk menentukan blok mana yang harus dikeluarkan dari cache untuk menyiapkan tempat bagi blok baru • Ada 2 metode 1. Write- through 2. Write-Back Sari NY

  19. IMPLEMENTASI MEMORI UTAMA 1. Memori Stack 2. Memori Modular Sari NY

  20. 3. Memori Virtual • Prinsip dasr memori virtual adalah mengalamati ruang penyimpanan logikal yang secara fisik lebih besar dari daripada ruang penyimpanan riil Sari NY

  21. MEMORI PEMBANTU (AUXILIARY MEMORY) • Bersifat non-volatile yaitu jika tidak ada listrik, maka isi memori tidak hilang • Tidak mempengaruhi langsung fungsi CPU • Yang termasuk memori pembantu adalah 1. Pita Magnetik 2. Disk Magnetik 3. Floopy Disk Sari NY

  22. Organisasi disk yaitu 1. Track : sejumlah lingkaran yang konsentris 2. Sektor : pembagian permukaan disk secara belahan yang mempunyai ukuran yang sama 3. Silinder : dibentuk oleh track-track yang berhubungan pada setiap permukaan Sari NY

  23. KLASIFIKASI MEMORI MENURUT SIFAT PENGOPERASIAN • Sifat Fisik • Organisasi Logis • Memori Archival Sari NY

  24. SIFAT FISIK • Statis Vs Dinamis • Volatile Vs Non Volatile • Read Destruktif Vs Read Non- Destruktif • Removable Vs Permanen Sari NY

  25. ORGANISASI LOGIS 1. Teralamatkan (addressed) 2. Asosiatif 3. Akses Urut. Sari NY

  26. MEMORI ARCHIVAL • Memori Non Volatile yang dapat menyimpan banyak data dengan biaya yang sangat sedikit dan dalam jangka waktu yang lama. • Contoh: tape (pita) , disk, disk optis • Disk optis menyimpan data dengan mengubah secara intermal sifat reflektif dari bidang kecil yang ada pada disk dan membaca data dengan cara mendeteksi secara visual yang telah diubah. • WORM Memori (Write Once Read Many Times) ideal untuk menyimpan archival, karena bila sekali telah ditulis ia secara fungsional menjadi ROM. Sari NY

  27. DESIGN MEMORI A. Kecepatan Memori Lawan Kecepatan CPU B. Ruang Alamat Memori C. Keseimbangan Antara Kecepatan Dan Biaya Sari NY
