  1. Scheibe: Aufgabe 1 • Arbeiten Sie das Beispiel 4.5 auf Seite 152 durch

  2. Scheibe: Aufgabe 2 • Diskretisierung in 2 Elemente • ges.: Systemsteifigkeitsmatrix • ges.: Verschiebungen und Spannungen an den Übergangsstellen

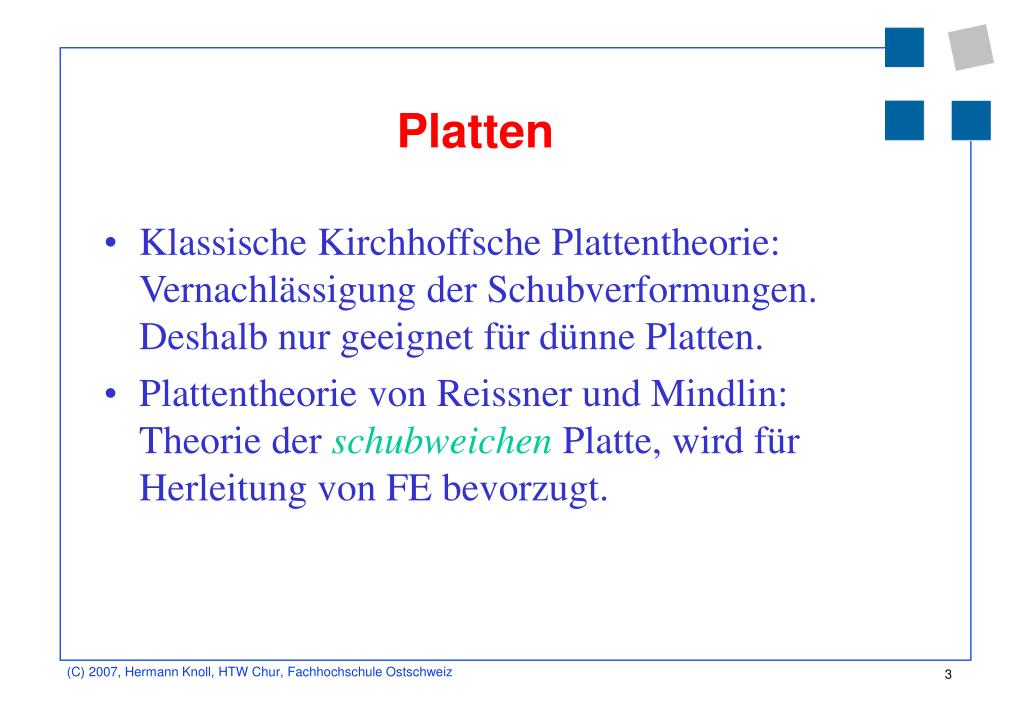

  3. Platten • Klassische Kirchhoffsche Plattentheorie: Vernachlässigung der Schubverformungen.Deshalb nur geeignet für dünne Platten. • Plattentheorie von Reissner und Mindlin:Theorie der schubweichen Platte, wird für Herleitung von FE bevorzugt.

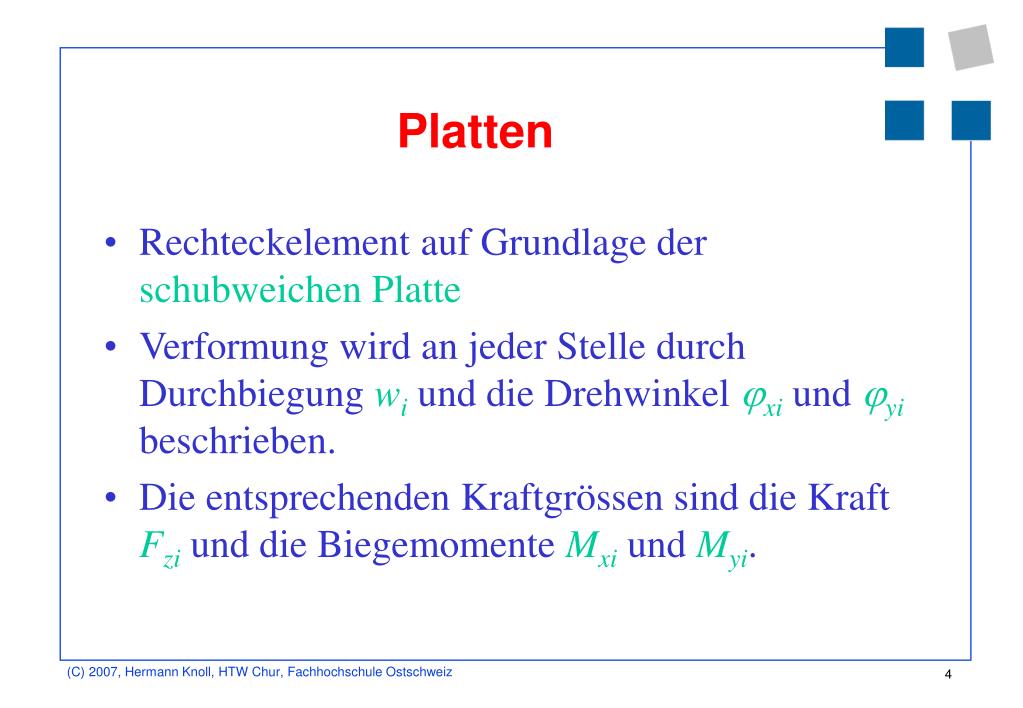

  4. Platten • Rechteckelement auf Grundlage der schubweichen Platte • Verformung wird an jeder Stelle durch Durchbiegung wi und die Drehwinkel xi und yi beschrieben. • Die entsprechenden Kraftgrössen sind die Kraft Fzi und die Biegemomente Mxi und Myi.

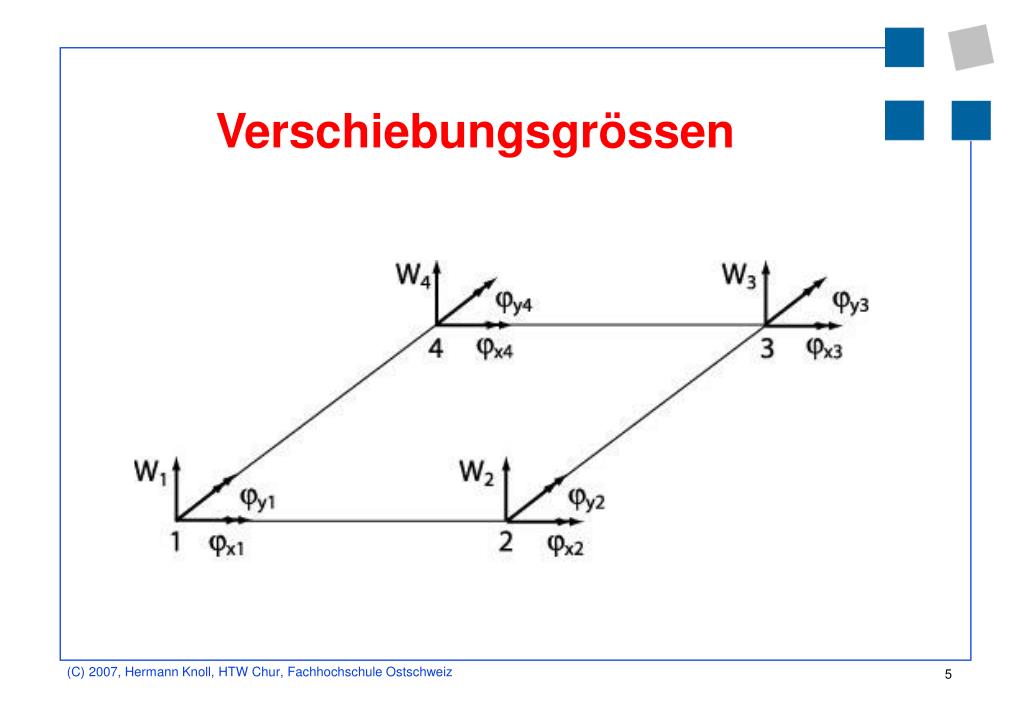

  5. Verschiebungsgrössen

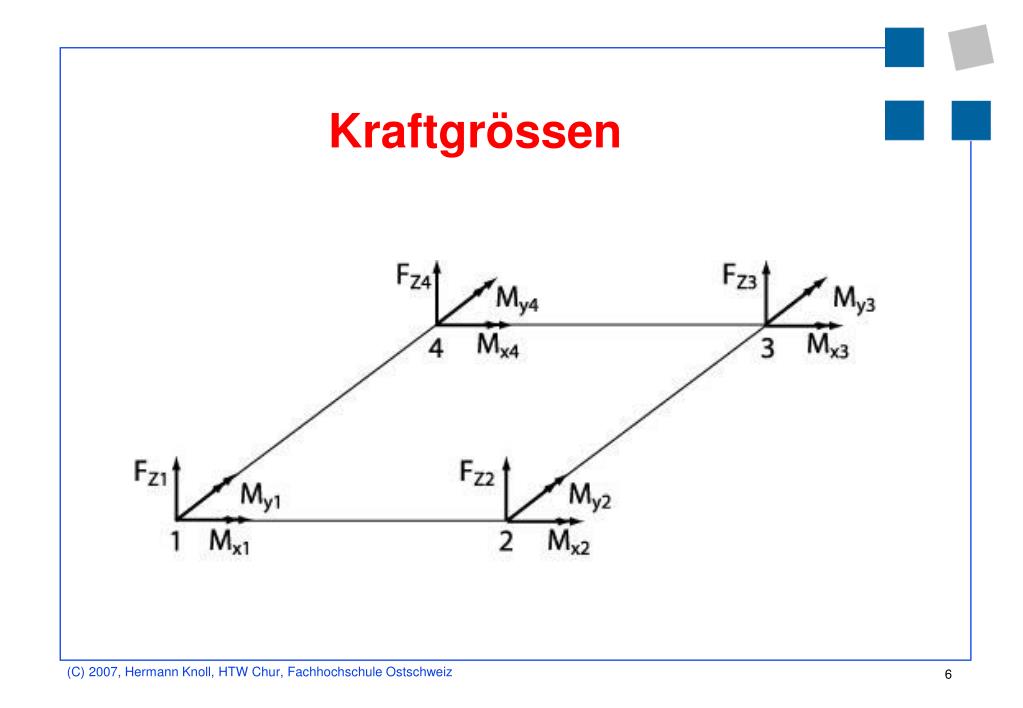

  6. Kraftgrössen

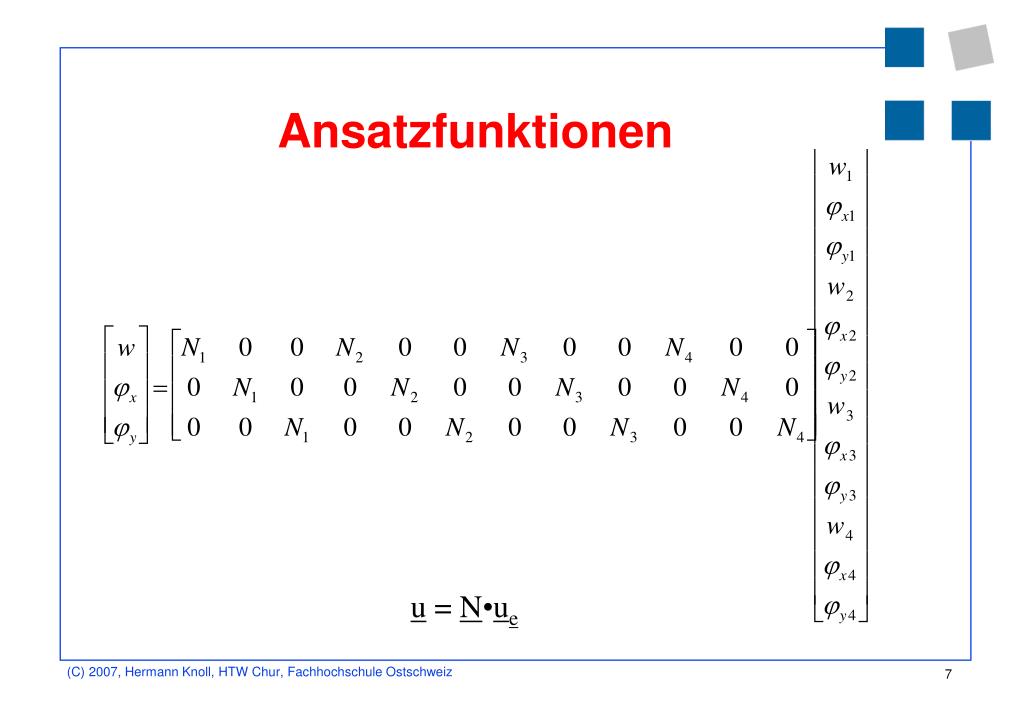

  7. Ansatzfunktionen u = N•ue

  8. Krümmungen

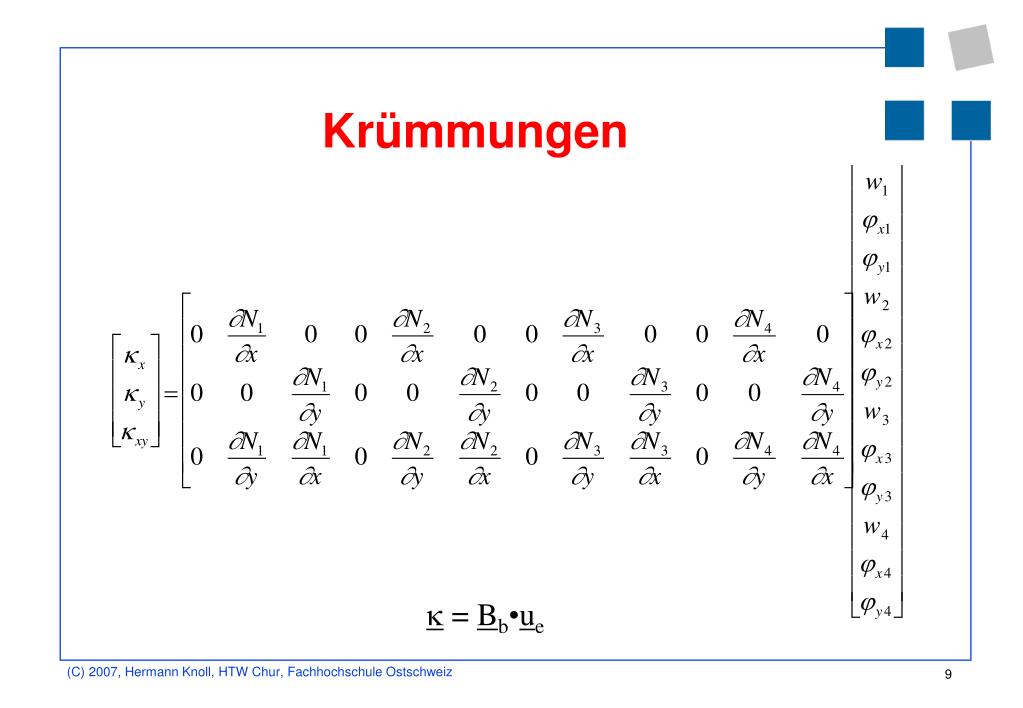

  9. Krümmungen  = Bb•ue

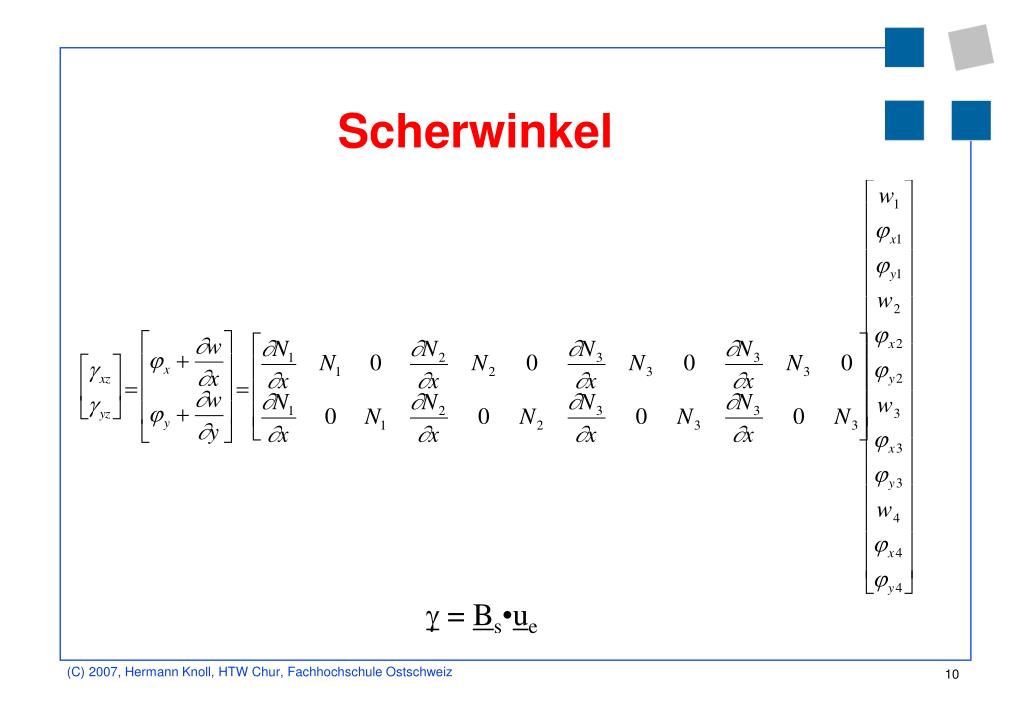

  10. Scherwinkel  = Bs•ue

  11. Schnittgrössen m = Db• = Db•Bb•ue q = Ds• = Ds•Bs•ue

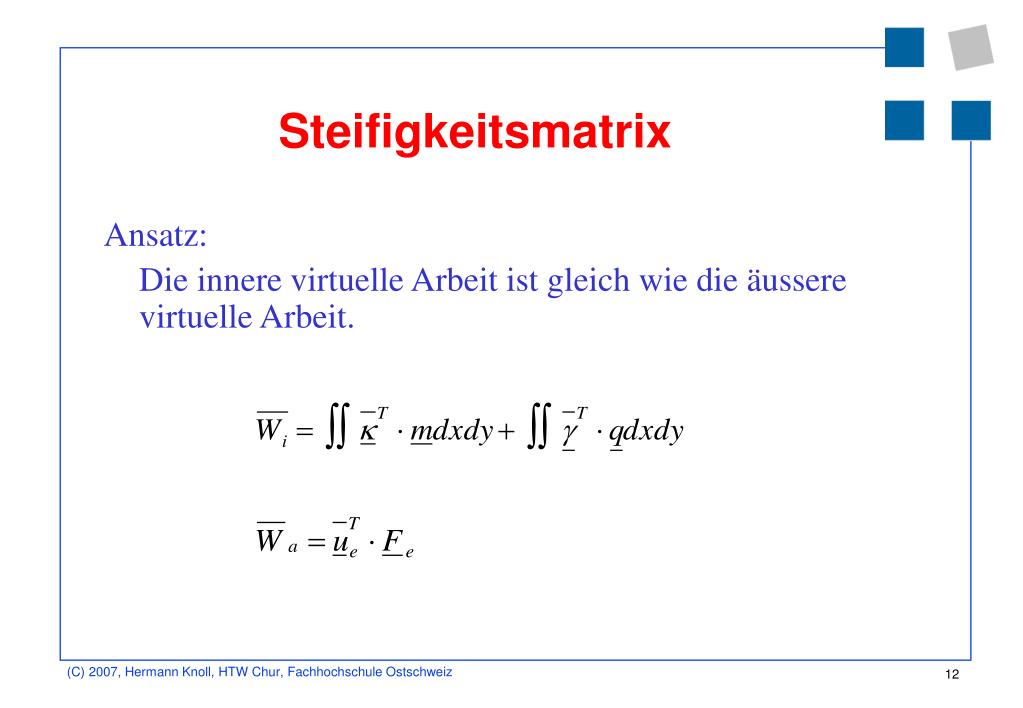

  12. Steifigkeitsmatrix Ansatz: Die innere virtuelle Arbeit ist gleich wie die äussere virtuelle Arbeit.

  13. Steifigkeitsmatrix Es resultiert folgende Beziehung: Das ist also: Die Steifigkeitsmatrix des Plattenelementes ist dabei:

  14. Elementlasten • Die Elementlasten müssen durch äquivalente Knotenlasten dargestellt werden. • Diese Knotenlasten leisten mit den virtuellen Verschiebungen dieselbe äussere virtuelle Arbeit wie die Elementlasten.

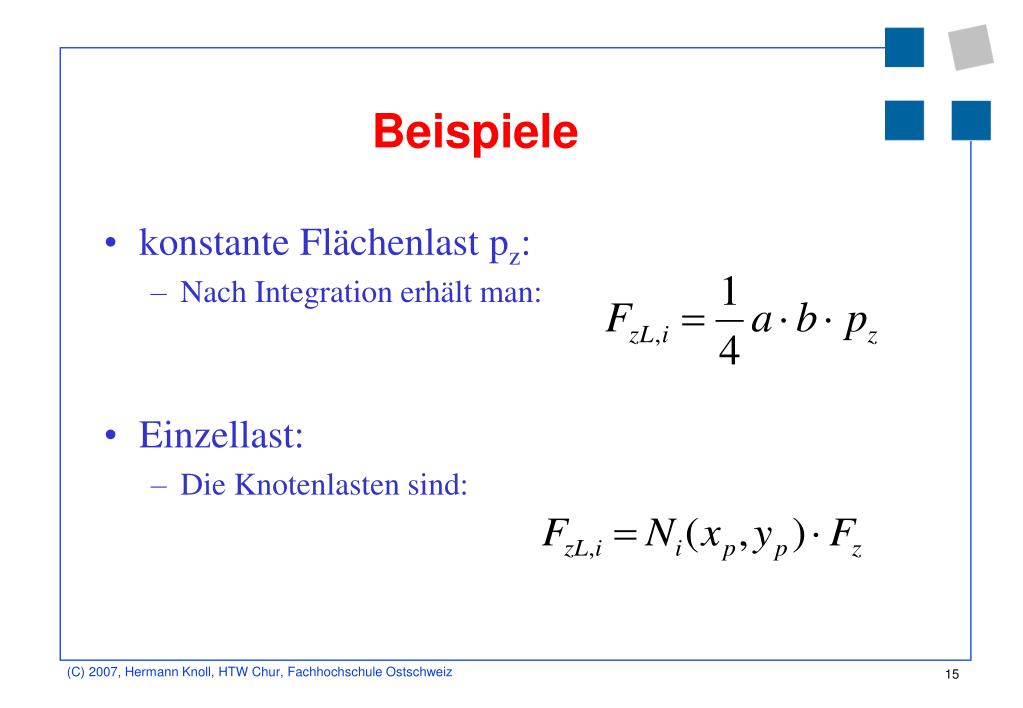

  15. Beispiele • konstante Flächenlast pz: • Nach Integration erhält man: • Einzellast: • Die Knotenlasten sind:

  16. weitere schubweiche Plattenelemente • Schubweiches Vieeckelement • Isoparametrische und Lagrange-Elemente • DKT- un d DKQ-Elemente • s. Werkle S. 189 ff

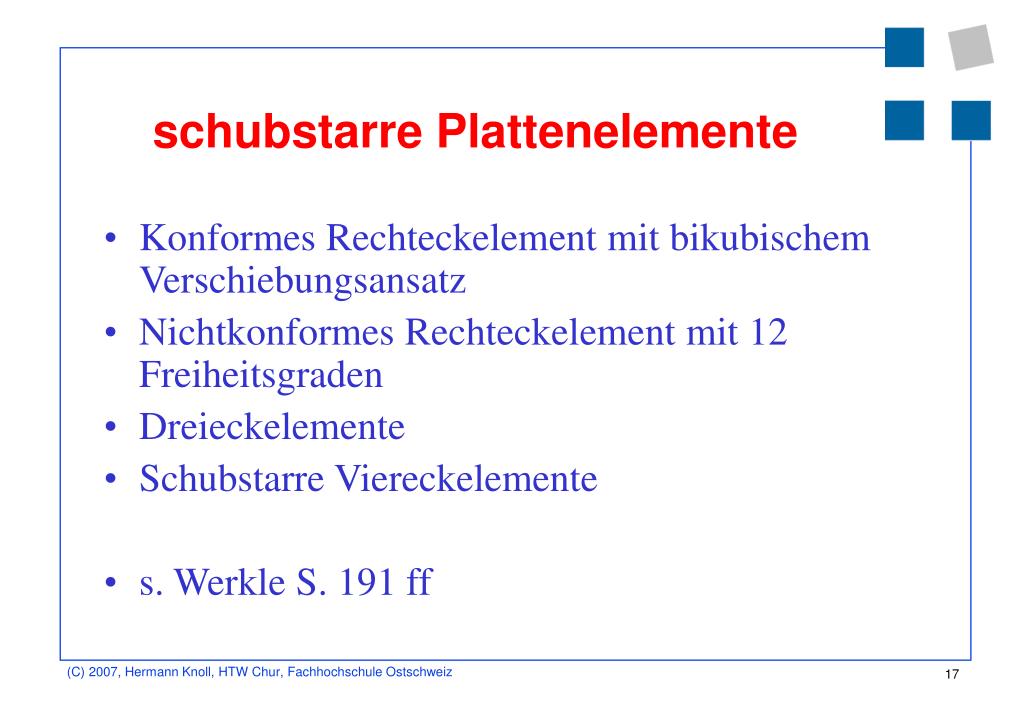

  17. schubstarre Plattenelemente • Konformes Rechteckelement mit bikubischem Verschiebungsansatz • Nichtkonformes Rechteckelement mit 12 Freiheitsgraden • Dreieckelemente • Schubstarre Viereckelemente • s. Werkle S. 191 ff
