  1. DESAIN TATA LETAK (LAY OUT) By: Evaliati Amaniyah, SE, MSM

  2. Tata letak (lay out) merupakan salah satu keputusan yang menentukan efisiensi operasi perusahaan dalam jangka panjang. Tata letak yang efektif dapat membantu perusahaan mencapai hal-hal sebagai berikut: • Pemanfaatan yang lebih besar atas ruangan, peralatan dan manusia • Arus informasi, bahan baku dan manusia yang lebih baik • Lebih memudahkan konsumen • Peningkatan moral karyawan dan kondisi kerja yang lebih aman

  3. Jenis-jenis tata letak • Tata letak posisi tetap • Tata letak berorientasi pada proses • Tata letak retail • tata letak kantor • Tata letak gudang • Tata letak yang berorientasi pada produk

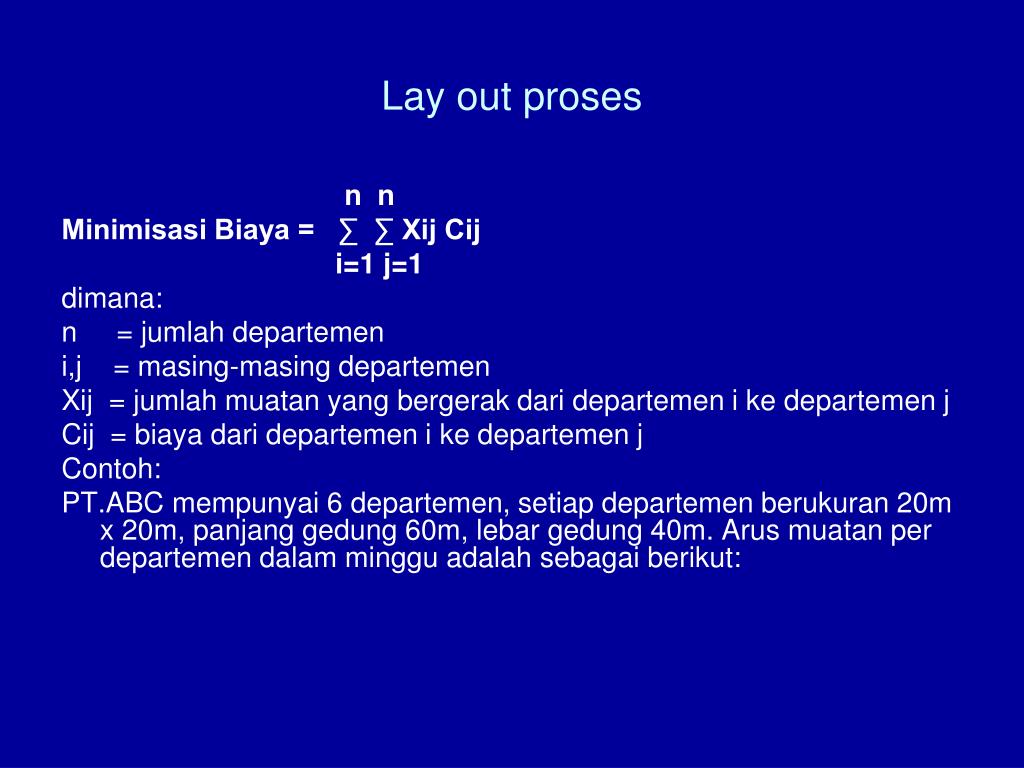

  4. Lay out proses n n Minimisasi Biaya = ∑ ∑ Xij Cij i=1 j=1 dimana: n = jumlah departemen i,j = masing-masing departemen Xij = jumlah muatan yang bergerak dari departemen i ke departemen j Cij = biaya dari departemen i ke departemen j Contoh: PT.ABC mempunyai 6 departemen, setiap departemen berukuran 20m x 20m, panjang gedung 60m, lebar gedung 40m. Arus muatan per departemen dalam minggu adalah sebagai berikut:

  5. Departemen 1 2 3 4 5 6 Departemen 1 0 50 100 0 0 20 2 0 0 30 50 10 0 3 0 0 0 20 0 100 4 0 0 0 0 50 0 Aturlah 6 departemen tersebut agar biayanya minimum, jika biaya antar departemen yang berdekatan Rp1.000/muatan dan antar departemen yang berjauhan Rp2.000/muatan

  6. Jawab: 40 m 60 m

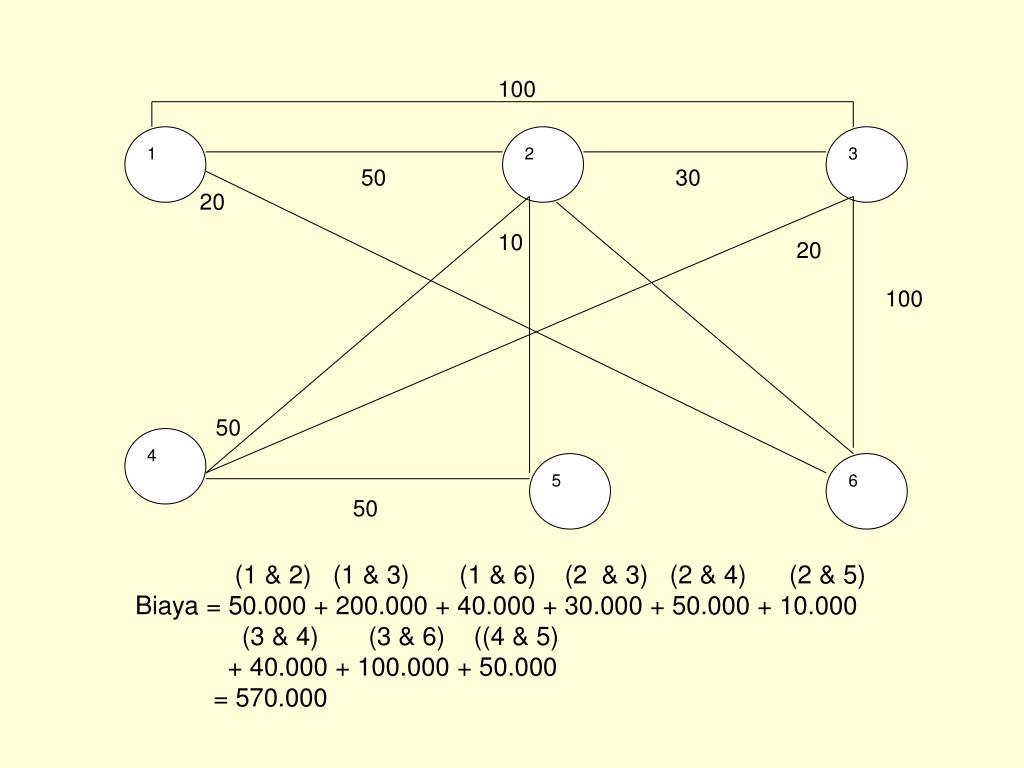

  7. 1 2 3 4 5 6 100 50 30 20 10 20 100 50 50 (1 & 2) (1 & 3) (1 & 6) (2 & 3) (2 & 4) (2 & 5) Biaya = 50.000 + 200.000 + 40.000 + 30.000 + 50.000 + 10.000 (3 & 4) (3 & 6) ((4 & 5) + 40.000 + 100.000 + 50.000 = 570.000

  8. 2 1 3 4 5 6 Memperbaiki tata letak dengan trial and error “arus muatan yang besar diletakkan berdekatan” Biaya setelah perbaikan tata letak: (1 & 2) (1 &3) (1 &6) (2 & 3) (2 &4) (2&5) Biaya = 50.000 +100.000 + 20.000 + 60.000 + 50.000 +10.000 (3&4) (3 & 6) (4 & 5) + 40.000 + 100.000 + 50.000 = 480.000

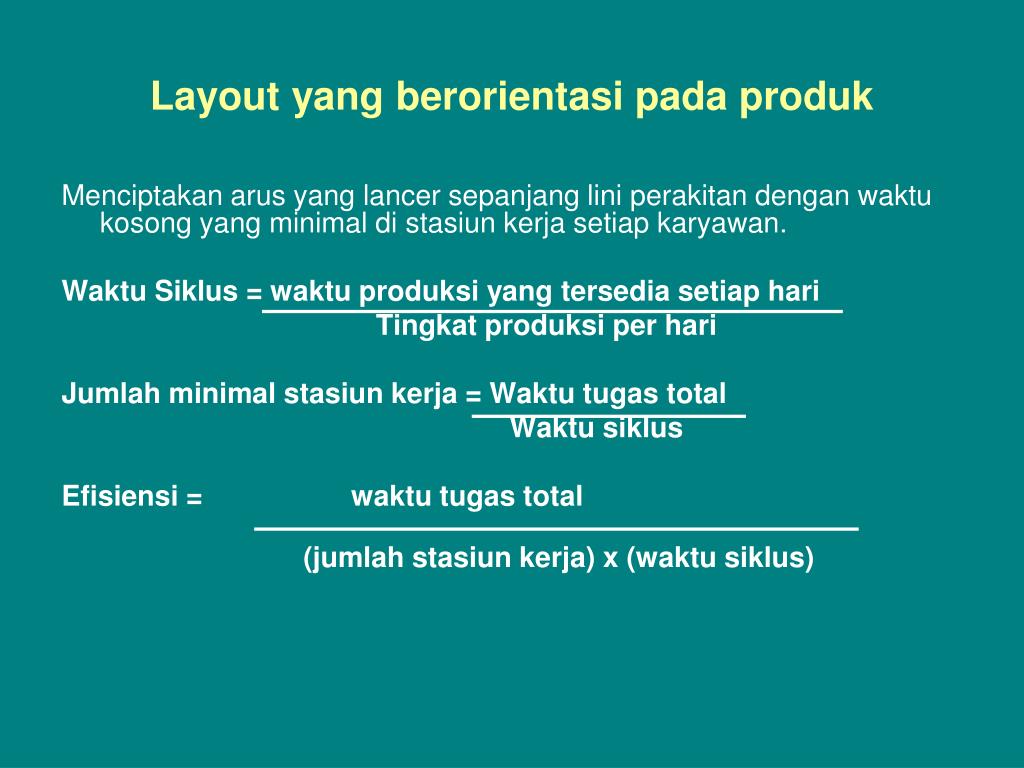

  9. Layout yang berorientasi pada produk Menciptakan arus yang lancer sepanjang lini perakitan dengan waktu kosong yang minimal di stasiun kerja setiap karyawan. Waktu Siklus = waktu produksi yang tersedia setiap hari Tingkat produksi per hari Jumlah minimal stasiun kerja = Waktu tugas total Waktu siklus Efisiensi = waktu tugas total (jumlah stasiun kerja) x (waktu siklus)

  10. Contoh: PT. ABC membuat produk elektronik yang memerlukan waktu perakitan total 66 menit. Data mengenai waktu, tugas, persyratan untuk setiap mesin adalah sebagai berikut: Tugas waktu pengerjaan (menit) persyaratan A 10 - B 11 A C 5 B D 4 B E 12 A F 3 C,D G 7 F H 11 E I 33 G,H 66

  11. Jika perusahaan menentukan 480 menit kerja produktif setiap harinya dan 40 unit selesai setiap harinya. Tentukan jumlah minimal stasiun kerja yang mungkin dan atur kegiatan ke dalam stasiun-stasiun kerja sehingga lininya menjadi seimbang.
